这个凹陷加强筋用什么做好啊

zhengjunlong · 发表于 2011-7-5 08:45:23

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

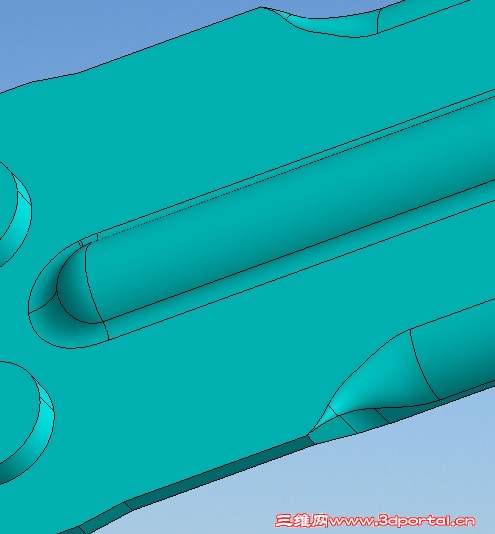

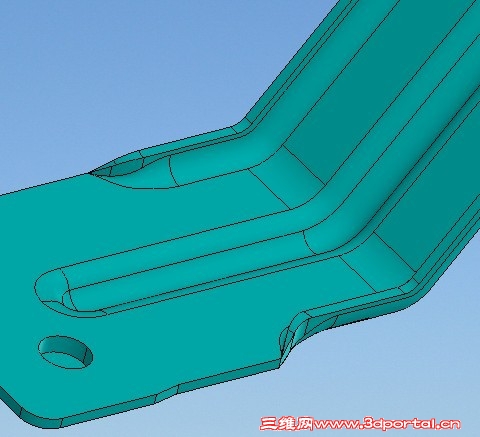

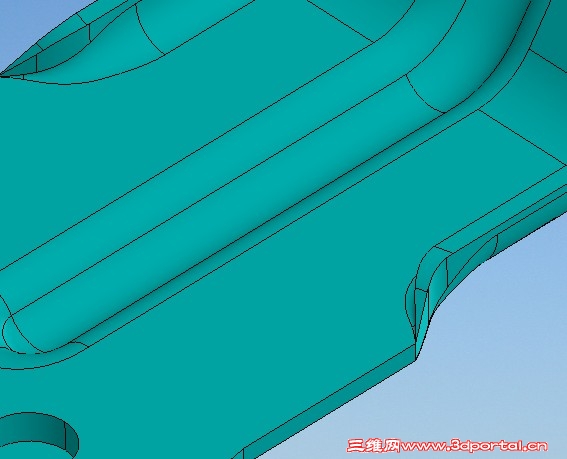

如图中凹陷的加强筋用什么方法做啊。另外那个翻边怎么做。求高人指点。谢谢！

ffda · 发表于 2011-7-5 08:59:07

这个钣金建模用成型工具可以做出来，整体用曲面建模再加厚，效果可能比钣金还好些。

zhengjunlong · 发表于 2011-7-5 22:35:19

成型工具怎么做弯角呢？

315186034 · 发表于 2011-7-6 11:26:14

2楼说的对，用曲面做，但加厚不能识别为五金。用成型工具做起来那比用曲面加厚麻烦要死，还不一定能做不能做出来。
还无论是折弯机折出来的钣金也好，还是用冲压机器挤压出来的五金也罢。借用软件的性能为工作提供方便，最终的目的不只是软件上画画摆个样子。也就是说金属板材要展开的！

802210 · 发表于 2011-7-6 16:38:50

提示: 作者被禁止或删除内容自动屏蔽

張貴宏 · 发表于 2011-7-6 19:47:36

建議使用 Logopress外掛,一切搞定

图小子 · 发表于 2011-7-7 06:24:46

成型工具怎么做弯角

zhengjunlong · 发表于 2011-7-7 11:10:02

现在的文件是catia导过来的，在LOGOPRESS3中展开时会出现很多问题。所以我就想用SW做个模型，然后用logopress展开，可能会解决之前用catia导过来展开始出现错误的问题。以上是问题的起因。

现在我问的问题是用成型工具怎么做这个弯角加强筋！（成型工具做平面加强筋简单）

6楼说的LOGOPRESS外挂是什么东西。logopress是SW的插件，难道还有logopress的插件可以做这个吗？请指教。

4楼说的等于没说。。。

315186034 · 发表于 2011-7-7 13:54:52

现在的文件是catia导过来的，在LOGOPRESS3中展开时会出现很多问题。所以我就想用SW做个模型，然后用，可能会解决之前用catia导过来展开始出现错误的问题。以上是问题的起因。
9 c8 E1 I8 w- [0 T0 C* u7 P
4 U9 |3 V9 e$ L现在我问的问题是用成型 ...
7 X% k1 E+ P }0 B. Y ]* y! K- Nzhengjunlong 发表于 2011-7-7 11:10 http://www.3dportal.cn/discuz/images/common/back.gif

楼主傻了！，如果是CATIA做的，直接用CATIA的曲面钣金功能做哟！为何还要导入到SW呢，还要用插件logopress展开。

CATIA软件本体是根据：空中客车、波音公司的著名的飞机客户提出规定让达索怎么做软件！（也就是说CATIA软件不是达索完全说的算，功能是由主力客户来订）
飞机外壳是一些复合材料做出来的，外壳属于复合材料钣金，软件本身功能做钣金与五金相当强大！关键是没有人用，主要钣金模块是：创成式钣金、航空钣金二个模块，这二个钣金模块里面都有曲面钣金功能！
无论是曲面，还是复杂的五金成型都可以做，还可以展开！关键大家都不会用，会用了你才知道CATIA钣金五金行业的福音，这才是硬道理！成型方便直观，曲面五金也相当方便！

PROE SW SE CATIA这几个软件的钣金功能我全用过，了解不太全！下面大体讲解一下，说的不对的地方，请大家谅解！

1.PROE的钣金功能，做钣金与五金相当功能强大，钣金折弯的样式如同CATIA一样！缺点没有曲面钣金功能，成型工具和SW一样古板，成型不可以展开！

2.SW做钣金方便，缺点折个4边型盒子，闭合角必须有0.001以上的开口，没有曲面钣金五金功能，须找对应版本的插件，其次成型工具实在不方便，2011之前的版本成型都不可以展开，2012版本就可以展开，但还是不支持曲面五金功能。

3.SE做钣金方便，缺点没有曲面五金功能！成型工具相当方便直观，便于二次直观修改。SE ST2版本支持同步钣金建模功能，钣金功能做起来更方便了，钣金功能SE现在是强于SW。

4.CATIA做钣金方便，缺点没有其他软件那样的闭合角功能。因为这个功能已被其他的功能代替了，摸不清楚的人感觉不好用！钣金折弯的样式如同PROE,成型功能，除了百页窗直接的成型功能没有，别的常用成型功能全有，相当直观，二次修改方便，支持曲面钣金，航空钣金功能，展开功能，无论是成型还是曲面五金成型都可以完全根据K因子展开。

CATIA V6平台的钣金功能与solidedge ST2钣金一样，有同步钣金建模功能！

ffda · 发表于 2011-7-7 17:08:27

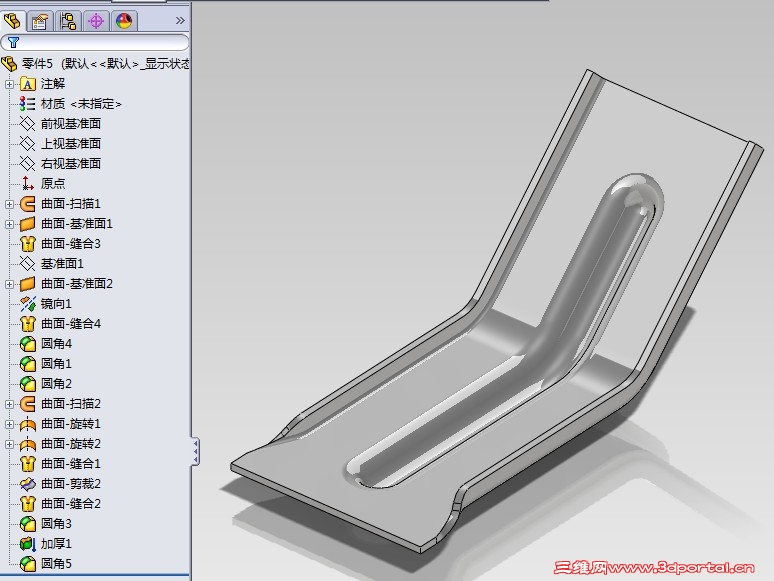

是不是要这样的效果？

zhengjunlong · 发表于 2011-7-8 08:32:55

就是这样啊，，怎么做的啊，，指导指导。 10# ffda 就是

zhengjunlong · 发表于 2011-7-8 08:34:06

能把文件传给我看看吗？

ffda · 发表于 2011-7-8 11:16:30

PRT，SW2011版

零件5.rar (235.4 KB, 下载次数: 54)

zhengjunlong · 发表于 2011-7-8 13:06:50

13# ffda 2011打不开啊。。。

陈健锋 · 发表于 2011-7-8 13:11:15

有点历害哦！

ffda · 发表于 2011-7-9 08:10:02

13# ffda 2011打不开啊。。。
& q$ u2 Q! P* J% @5 y3 lzhengjunlong 发表于 2011-7-8 13:06 http://www.3dportal.cn/discuz/images/common/back.gif

想打开，装个2011或2012吧，没别的办法！

dege8362 · 发表于 2011-7-9 10:16:31

按照13楼的做法，不知道为什么，剪裁加强筋的凹面的时候，总是会有残留面，我剪裁了三次。。。然后就是最后一个倒角我倒不出来，只能点到面，点不到那两条相交线

零件1.rar (243.05 KB, 下载次数: 5)

dege8362 · 发表于 2011-7-9 10:31:15

在扫描加强筋的引导线草图里加了2个穿透，还是得剪裁2次，不过最后的R15倒角终于能倒了

802210 · 发表于 2011-7-9 13:18:55

提示: 作者被禁止或删除内容自动屏蔽

315186034 · 发表于 2011-7-9 14:58:59

本帖最后由 315186034 于 2011-7-9 17:36 编辑

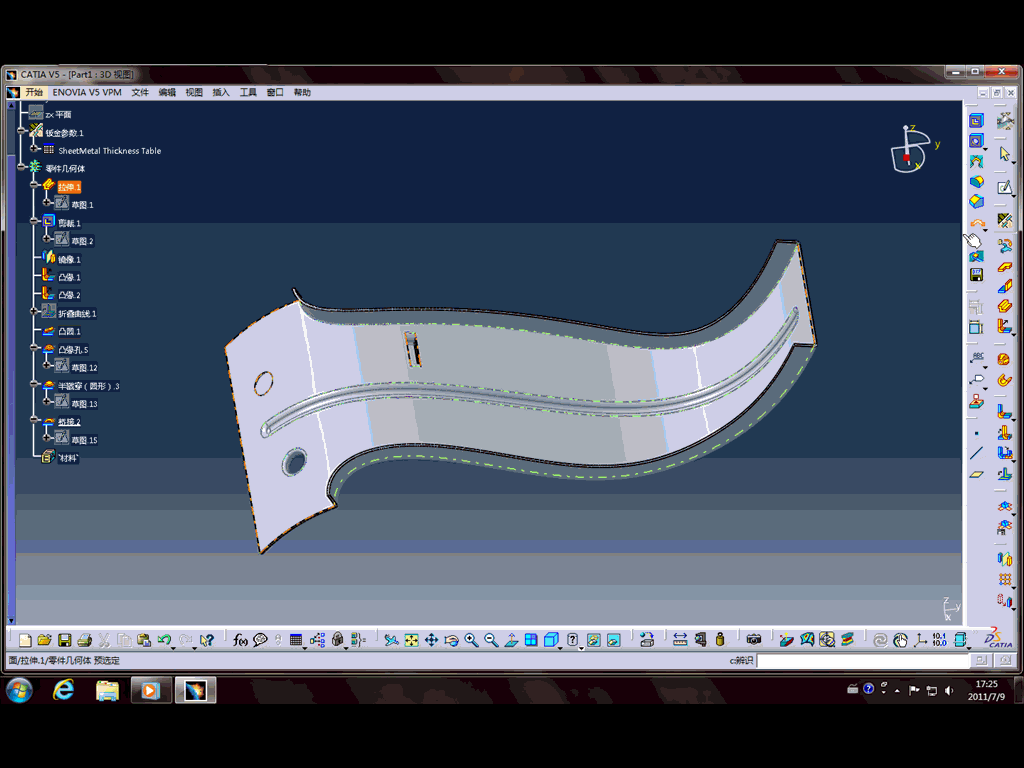

钣金大体的操作过程

dege8362 · 发表于 2011-7-9 15:07:44

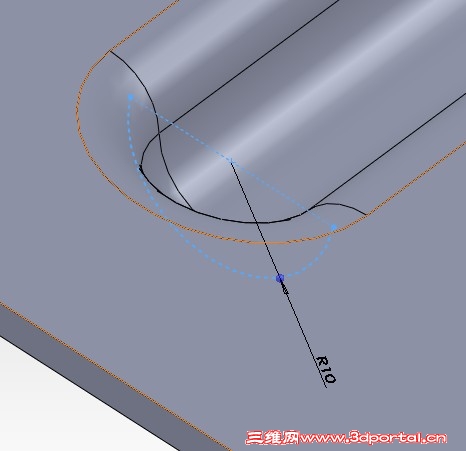

哈哈，终于找到原因了，原来在建立这个草图中 QQ截图未命名.jpg

，我多画了一条线，导致扫出来的曲面多了一个，所以导致要剪裁2次，把直径线改成构造线，问题迎刃而解，也不需要加穿透了

315186034 · 发表于 2011-7-9 17:45:38

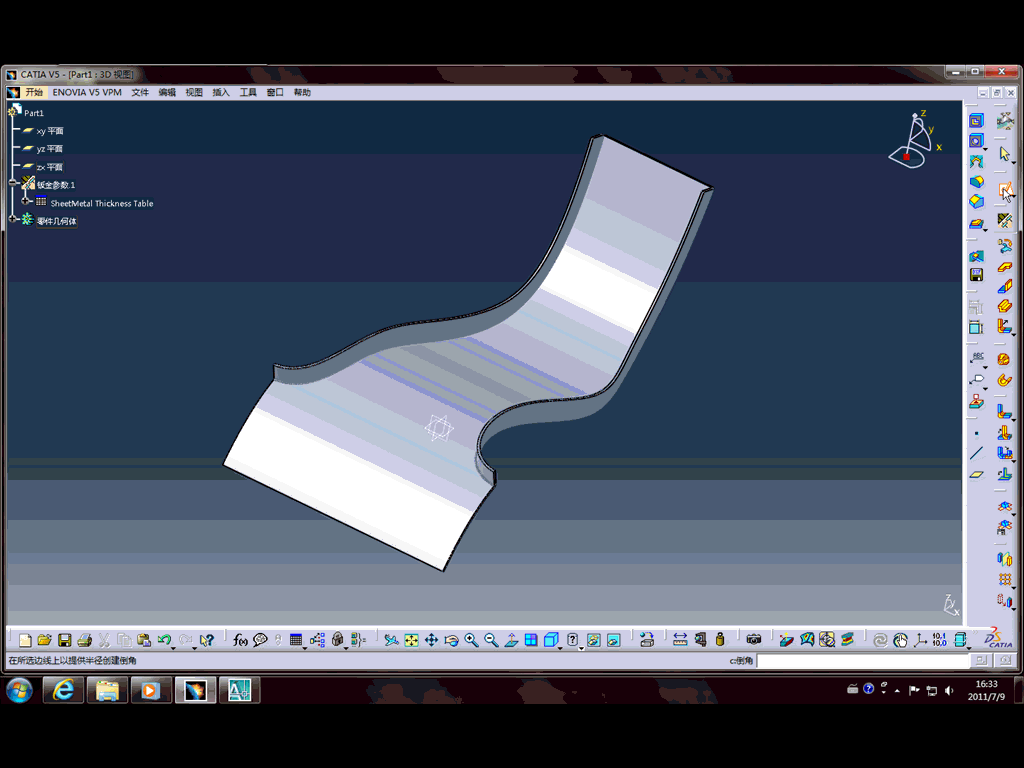

GIF文件转起来，好累

qiyuezhuifeng · 发表于 2011-7-9 18:18:27

唉，还是CATIA功能强大啊

315186034 · 发表于 2011-7-9 20:25:24

钣金圈管操作方法
