ug6.0如何画矩形弹簧

chjchj · 发表于 2011-7-2 23:47:17

您需要登录才可以下载或查看，没有帐号？注册

x

ug6.0如何画矩形弹簧！！谢！！

WHC44 · 发表于 2011-7-3 06:17:29

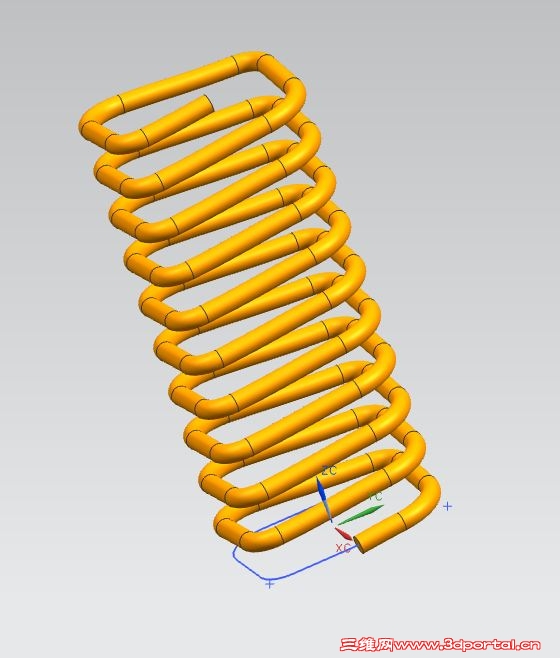

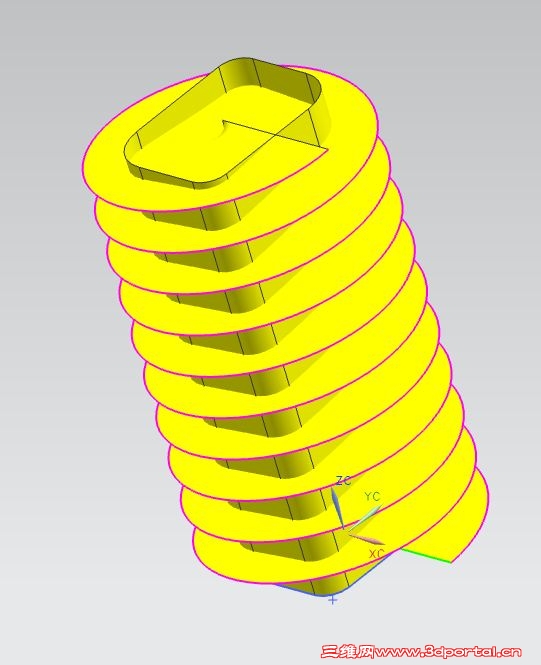

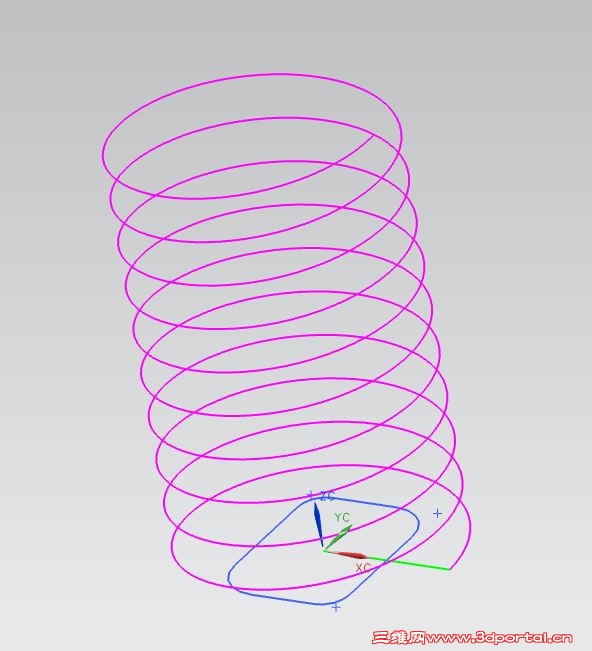

1、用曲线中的螺旋线画圆形螺旋线，并在螺旋线的起始端中心到端点连一线段；2、以此线段为截面，螺旋线为导线扫略曲面，注意控制方向；3、在螺旋线底部画一矩形（可任意封闭性状）并拉伸片体与扫略面求交线；4沿此交线做管道或扫略圆面即可得到想要的异形弹簧。还有一种投影的方法，你自己试试吧。

723667735 · 发表于 2011-7-8 12:24:45

楼主连个谢谢都没

guohx · 发表于 2011-7-10 13:25:51

是矩形截面的弹簧吧。

扫掠时注意控制截面的法向（定位方法）

297173565 · 发表于 2011-9-15 08:53:02

呵呵，厉害。高手真的很多

297173565 · 发表于 2011-9-15 09:10:27

呵呵，画不了啊。晕。你厉害:

liang1111 · 发表于 2011-9-22 09:11:03

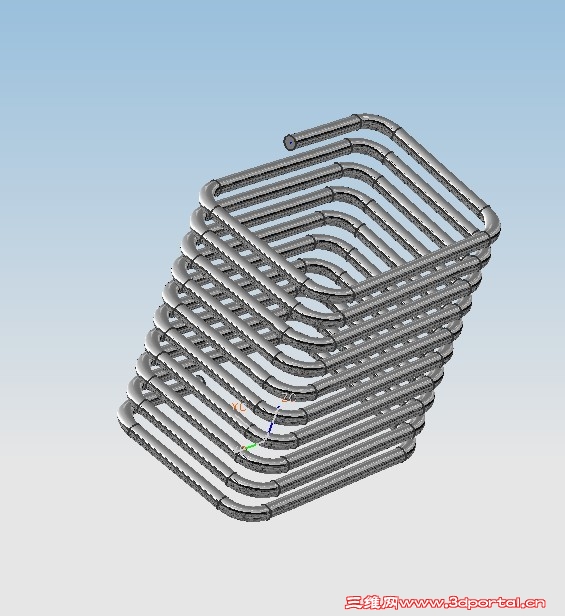

呵呵，试了一下
