请各位老大给出作图的步骤及原理谢谢！！

世界日 · 发表于 2011-7-2 10:34:04

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

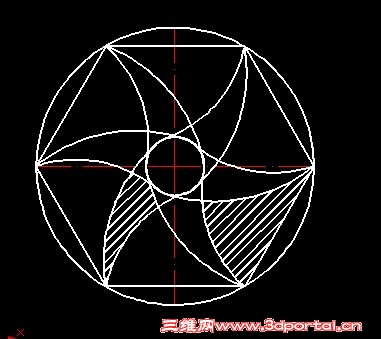

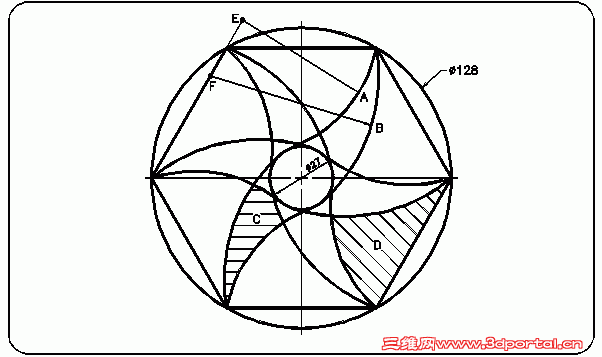

如图请各位老大给出作图的步骤及原理谢谢！！

yyejj · 发表于 2011-7-2 10:59:46

woaishuijia · 发表于 2011-7-5 05:22:02

一.画出Φ128和Φ27同心圆
二.用 polygon 命令画正六边形,以同心圆的圆心为中心,内接于Φ128圆
三,分解正六边形(便于下一步的对象捕捉)
四.三点画圆,三点分别是:六边形右上角的"端点",六边形左上边的"垂足",Φ27圆左上方的"切点",三点均采用临时对象捕捉替代获得.方法是"shift+右键",在弹出菜单上指定对象捕捉的种类,然后用鼠标在相应对象的相应位置上点击.
五.再次三点画圆,与上一次不同的是,此次Φ27圆上的"切点"在其右下方选取.
六.修剪以上两圆得到目标圆弧
七.对两圆弧"环形阵列",以同心圆圆心为基点,项目数6个,角度360度.
其余略......

hailucc · 发表于 2011-7-5 07:08:24

对，EF是它们的圆心。

isabeth · 发表于 2011-7-5 20:53:58

好累，要是我，直接把图画好丢上来。

Qidongqiang · 发表于 2011-7-7 14:25:54

这个图挺好分析的，认识到正六方内各图形都是均布且全等，思路全现

inuyasha_pw · 发表于 2011-7-7 15:00:06

一.画出Φ128和Φ27同心圆+ ^' X0 R' v& O! s9 |5 \
二.用 polygon 命令画正六边形,以同心圆的圆心为中心,内接于Φ128圆
* u+ m$ `6 O0 h0 D6 G) {三,分解正六边形(便于下一步的对象捕捉)
7 S4 j/ ], \2 o6 U2 i7 t' G1 Y四.三点画圆,三点分别是:六边形右上角的"端点",六边形左上边的"垂足",Φ27圆 ...
! M M$ z& p2 c4 K& y/ K) p( twoaishuijia 发表于 2011-7-5 05:22 http://www.3dportal.cn/discuz/images/common/back.gif

这个“六边形左上边的"垂足"”是采用什么原理得出来的？即捕捉垂足就是圆心的说法

@fly@ · 发表于 2011-7-8 09:30:58

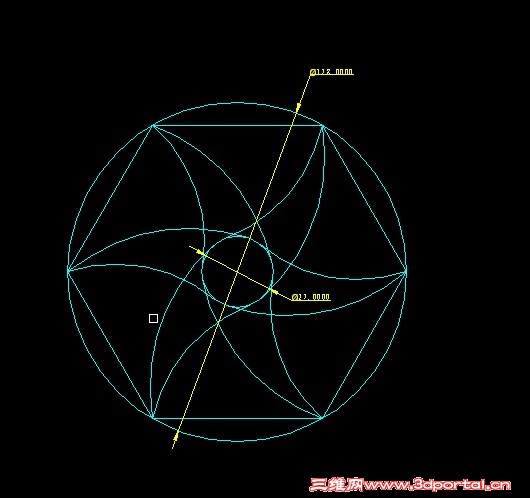

3楼正解。此题需注意的是A、B圆弧圆心在直线EF直线上，所以画A/B圆弧时用三点画圆即3P（六边形端点，圆27切点，以及垂点），三楼说的很详细，呵呵，我就不罗嗦了，但愿你能解出来，加油哈！！
