[讨论] 任意形状钣金四周的几个边线如何做成翻边的那种?

[复制链接]
发表于 2011-6-30 16:42:51 | 显示全部楼层 |阅读模式 来自: 中国上海

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
任意形状钣金四周的几个边线如何做成翻边的那种?
发表于 2011-6-30 17:57:44 | 显示全部楼层 来自: 中国上海
你的意思是这样子吧,做个钣金,4边都是圆弧边线,然后再折弯成翻边的那种!还有一种,你的边是用曲线画的,
  O1 R# N5 n2 ?. _5 ~2 H- e" w' }9 N' S9 d* ^
解答:只能做一个单个边支持翻边,其他的不支持,SW不适合做钣金五金成型,普通常用的成型,做好后不能展开!
发表于 2011-6-30 18:24:28 | 显示全部楼层 来自: 中国天津
楼主你得先明白什么叫钣金,你想的曲边翻边那是钣金吗,你以为翻个边就叫钣金吗,既然不是钣金,那就没有展开图一说,没有展开图,就可以用普通方式建模
 楼主| 发表于 2011-7-1 09:12:24 | 显示全部楼层 来自: 中国上海
不管叫不叫钣金,总之这样的薄壁的板可以任意边线翻边吗,
发表于 2011-7-1 12:47:44 | 显示全部楼层 来自: 中国上海
不可以这样做的
发表于 2011-7-1 13:23:35 | 显示全部楼层 来自: 中国黑龙江哈尔滨
建议楼主看看SW2012 新功能PDF说明里的钣金部分。
6 P* z) w9 D; B$ D! V+ k; H, C
: N- Q9 K; H$ D9 I( fhttp://www.3dportal.cn/discuz/vi ... page%3D1&page=23 K  Q* v+ v( `" R2 Q- [
  z6 c9 J( _3 E+ l4 J+ q6 w
内容在16楼
发表于 2011-8-10 09:36:43 | 显示全部楼层 来自: 中国广东江门
看来这个问题还是没有得到很好的解决
发表于 2011-8-10 09:54:25 | 显示全部楼层 来自: 中国河北沧州
这个意思?
发表于 2011-8-10 11:24:17 | 显示全部楼层 来自: 日本
本帖最后由 hongwei_1987jp 于 2011-8-10 11:30 编辑 ) [3 x, I0 L$ F) k0 D0 a
+ F- N  I0 w1 z& C4 A. m

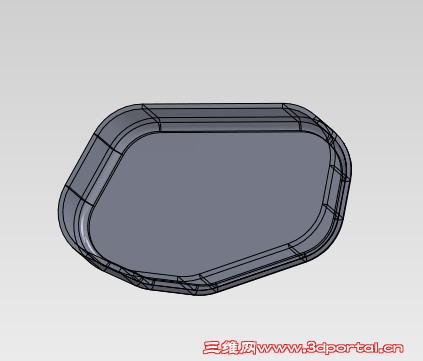

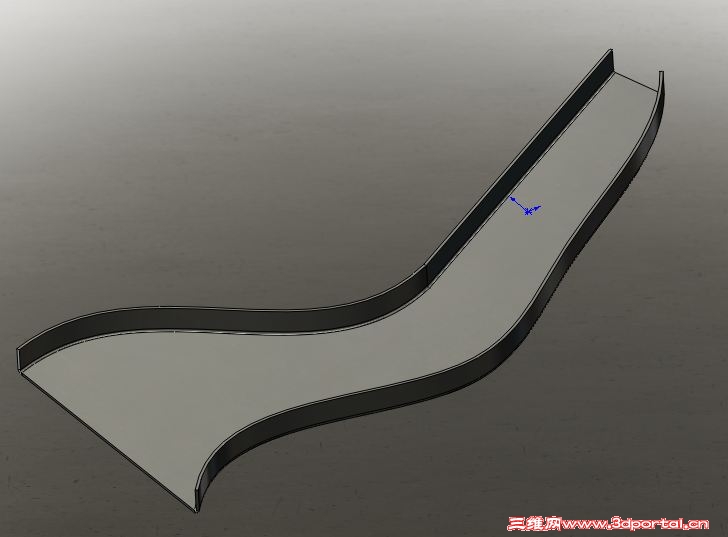

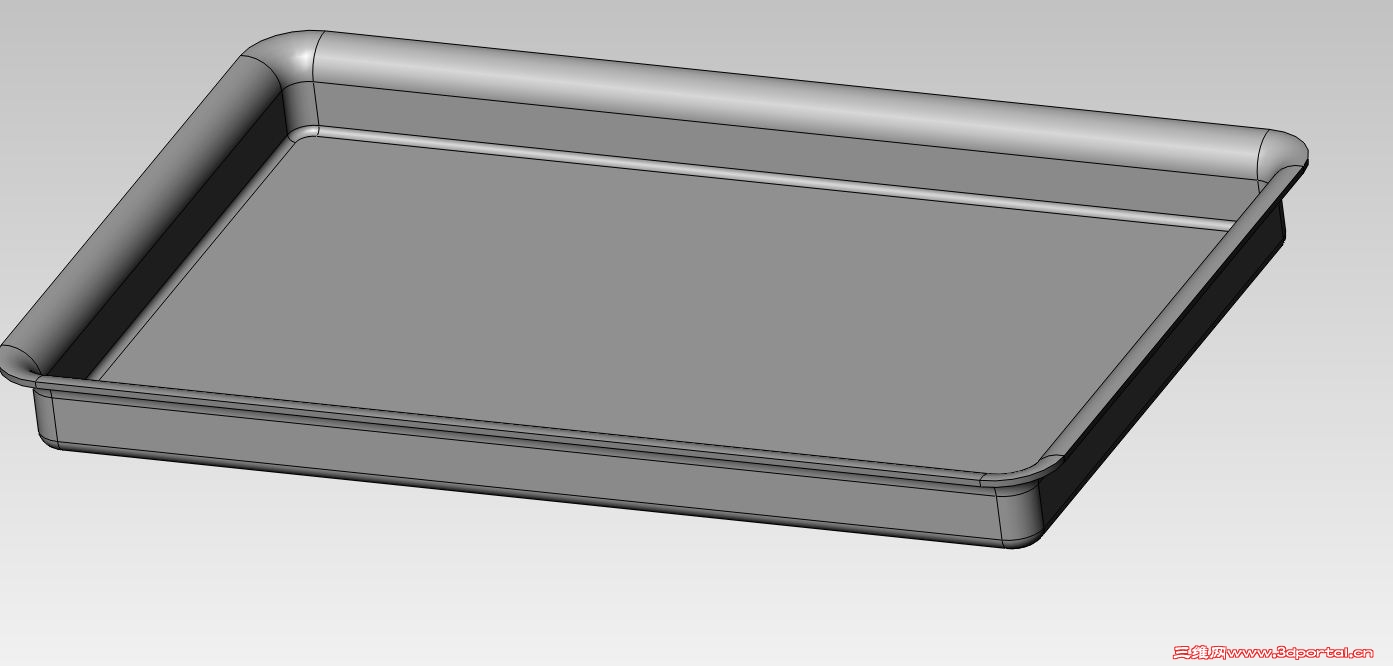

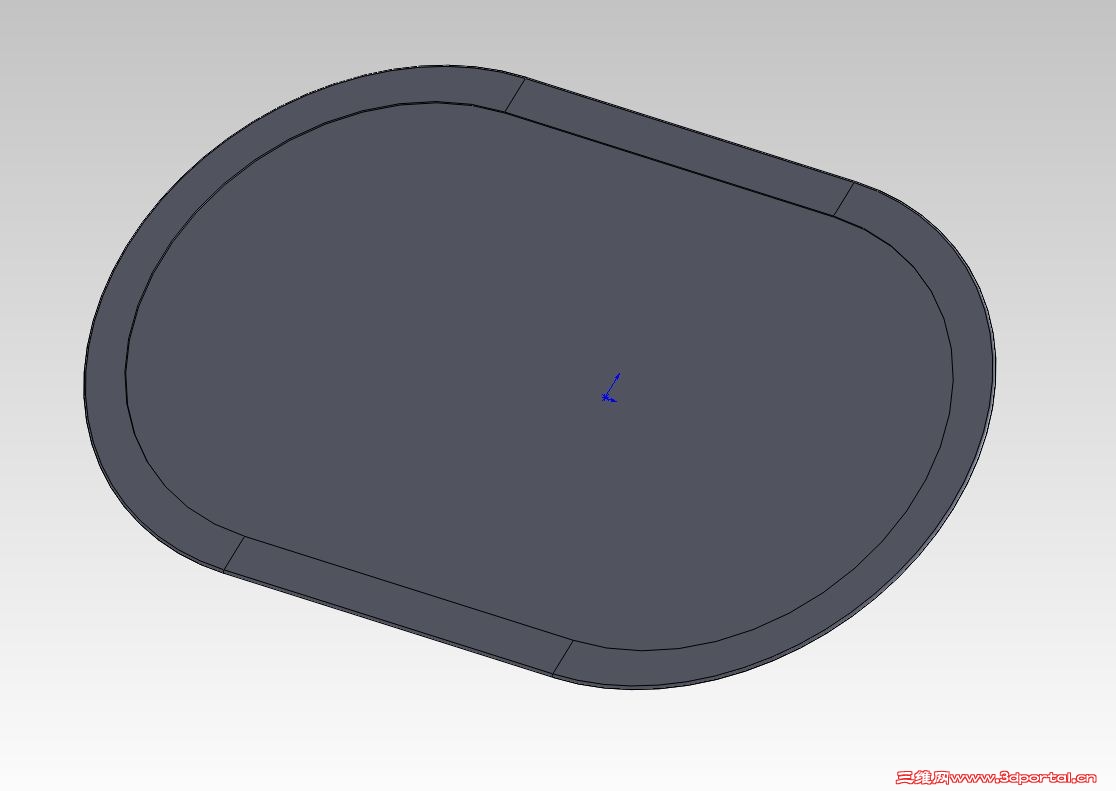

还是这个意思?: L9 A8 q9 F/ L" L

) R, Q+ ^  L0 J; Y9 @5 z; C8 b; V1 P0 ~' ^* t( ?+ A( m
捕获.JPG % z0 D, O3 i/ j1 M

0 s8 q6 `% ]( i. q9 ?" M( x4 H: _, R. ]( x/ w6 s- B
还是这个意思呢???
6 s/ n6 J, W4 W/ u. {! M  ~  n4 z8 j3 N
发表于 2011-8-11 11:57:48 | 显示全部楼层 来自: 中国广东江门
对,就是要像8楼、9楼两位大大绘制的效果,两位大大能不能发一个源文件给我学习学习一下,我的邮箱是:jmsunboy@163.com。我经常要绘制下图这样的冲压件http://file:///C:/Documents
发表于 2011-8-11 11:59:16 | 显示全部楼层 来自: 中国广东江门

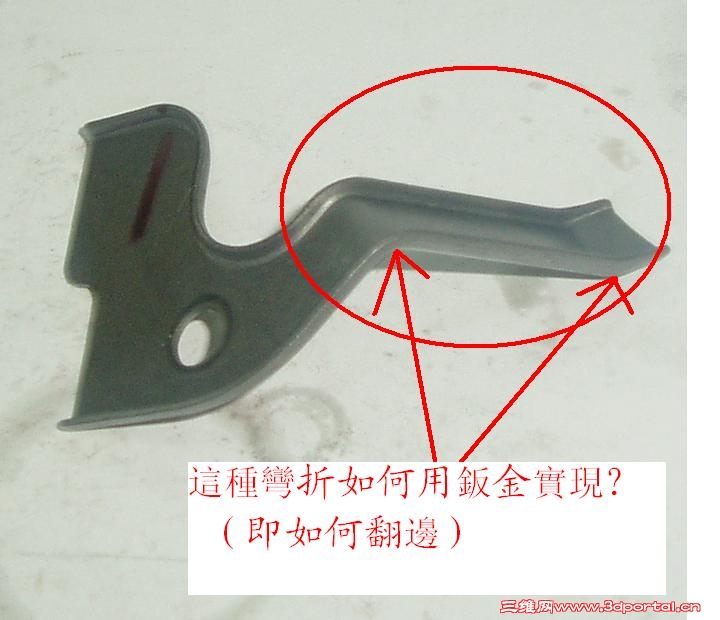

对,就是要像8楼、9楼两位大大绘制的效果,两位大大能不能发一个源文件给我学习学习一下,我的邮箱是:jmsunboy@163.com。我经常要绘制下图这样的冲压件 如何翻邊.JPG
发表于 2011-8-13 16:42:00 | 显示全部楼层 来自: 中国广东江门
8楼和9楼两位老大能不能上传一下作品让大伙分享学习一下呢?
发表于 2011-8-13 16:54:59 | 显示全部楼层 来自: 日本
12# 草原飞鹰 $ {% n! X0 N7 }# u2 M
, i+ X9 h* u- B7 x- S( F! @3 t
! w  n% v" X8 l+ }, |5 x* \: l
我的第一个是2011做的,有这个翻遍的& f* g* Z* j8 ]$ H  Z% ~

, _1 D% l* p% N$ X那个盘子是2012做的,要到2012才可以做出这个效果的
发表于 2011-8-13 17:32:52 | 显示全部楼层 来自: 中国上海
本帖最后由 315186034 于 2011-8-13 17:47 编辑 & F- ]$ H/ @) x* L& i/ `1 `
; c2 E: Q" }/ [2 j" p6 z

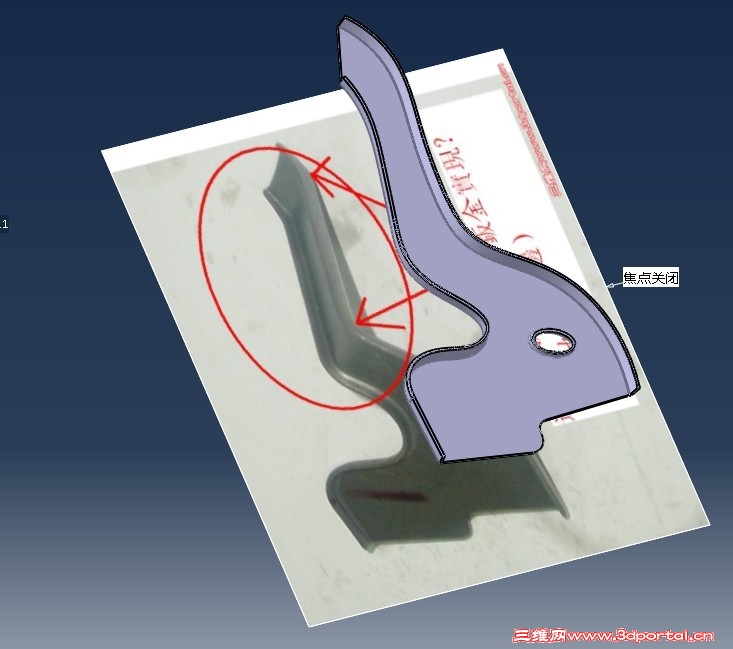

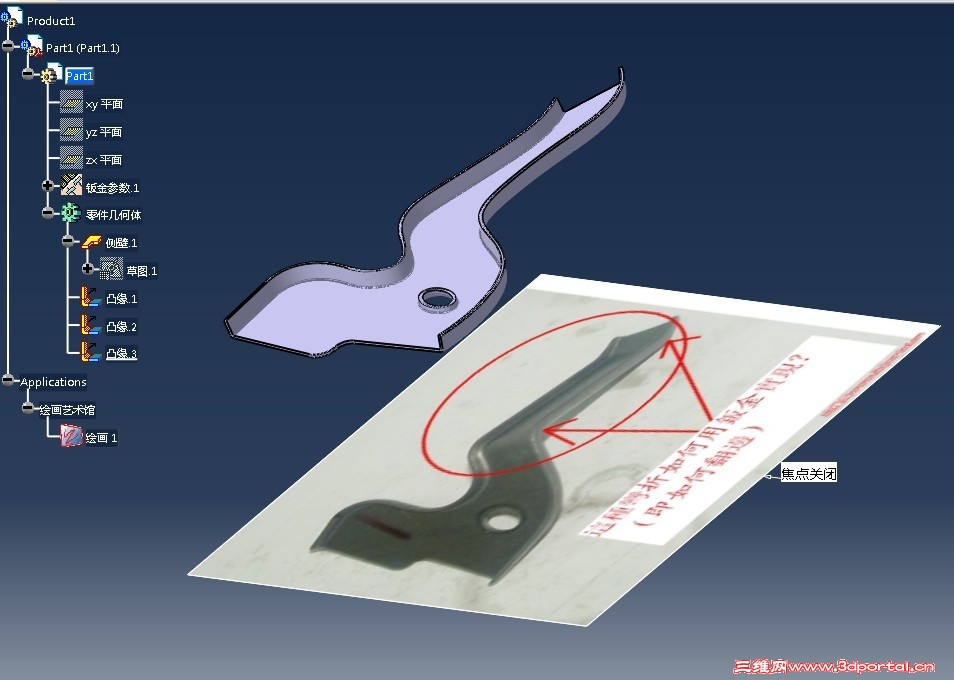

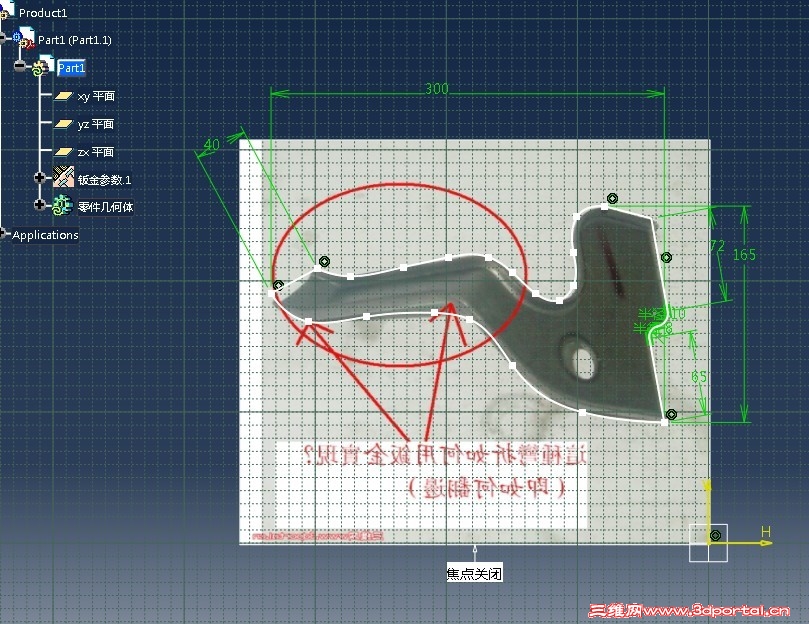

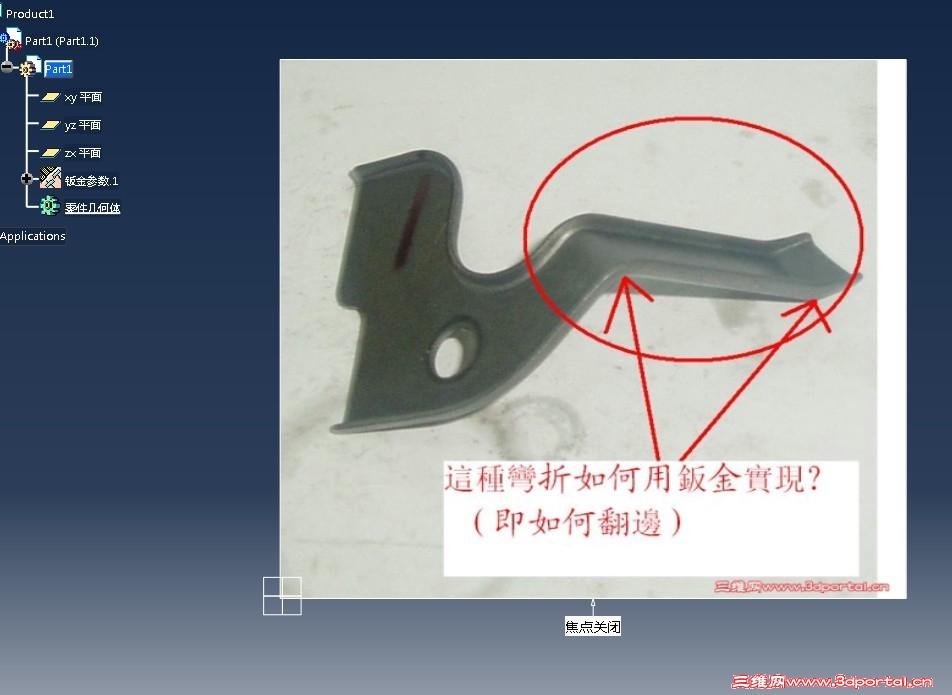

solidworks的新功能都是从CATIA身上剥离出来的,本人之前用solidworks,现在好久都没有装过这个软件用了,用不了多久,估计solidworks要加入曲面转钣金功能,因为只靠折弯是满足不了钣金的成型复杂的产品,下面只做参考
发表于 2011-8-13 18:07:49 | 显示全部楼层 来自: 日本
本帖最后由 hongwei_1987jp 于 2011-8-13 18:09 编辑
( y9 y: J& h  F) g
, h: u5 t5 \: L# S14# 315186034
* ?, ^' t  d) n8 W
+ q+ \" y/ f+ u1 V4 B3 @; ]这个简单的折弯用SW也可以做的,楼主那有个折弯的,不是平板的! |2 ?; p& a. m" a) T
1 W2 c$ Q1 S2 |
楼主的钣金,用成型模具来成型做
5 s* L+ n4 I$ K6 Y5 P' u9 M" F+ s* W% w* h
发表于 2013-3-19 08:51:49 | 显示全部楼层 来自: 中国吉林长春
这个问题我也想解决 不知道楼主解决了没有 能分享一下吗
' S% _+ [6 {$ `  C* q
发表于 2018-10-15 10:22:46 | 显示全部楼层 来自: 中国天津
2018年该问题依然困扰着我,希望各位前辈能解答一下。我与楼主有相同的问题:$ o, g& Y7 S; H  x/ @

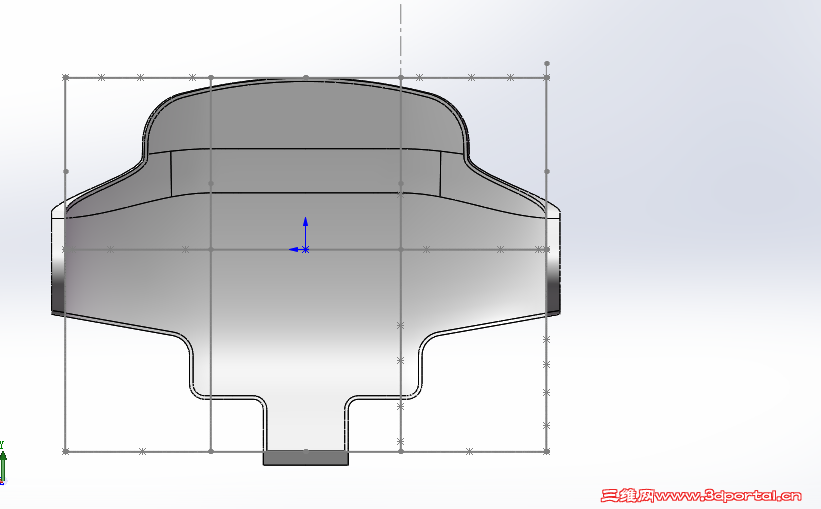

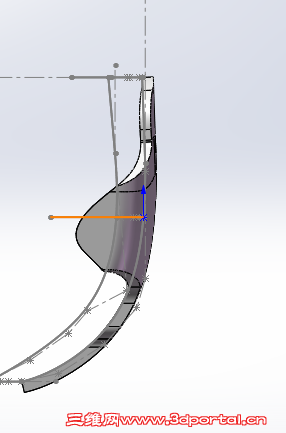

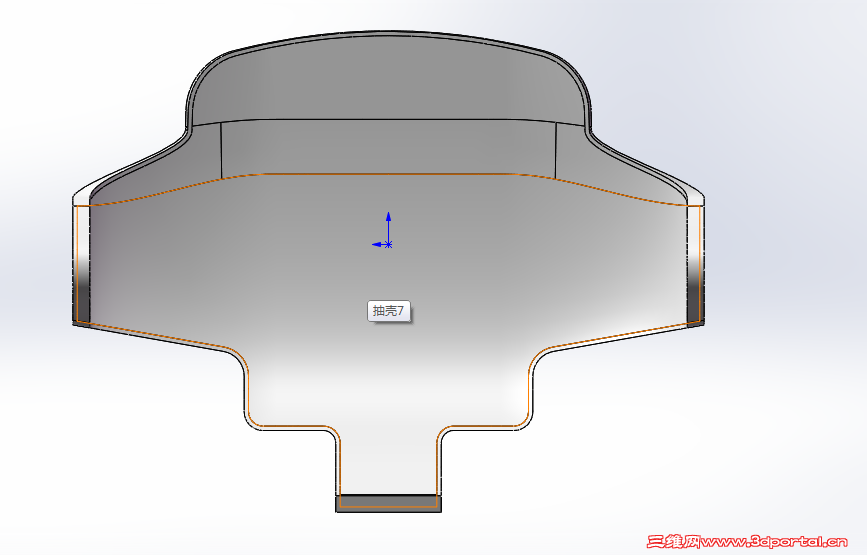

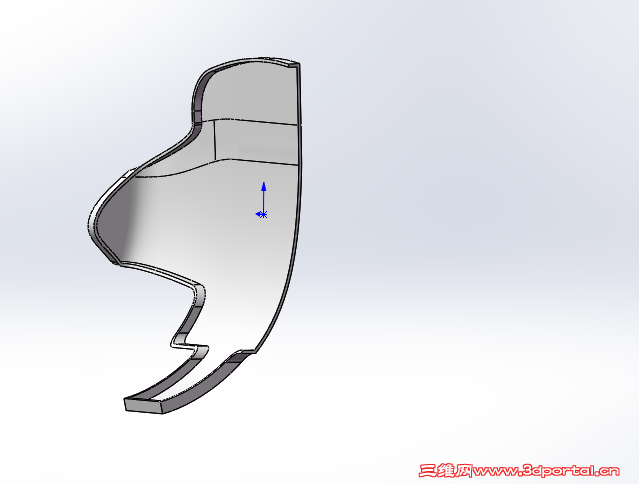

本人要做一个压铸件,如图,在周边后又翻边起到加强的作用,但是使用抽壳生成的零件会出现不能出模的问题,如何对这个翻边建模?如何使这个翻边与曲面保持垂直,使零件能够顺利出模。上图,下望各位前辈大神解答。邮箱395314416@qq.com,万分感激!
发表于 2018-10-15 10:28:20 | 显示全部楼层 来自: 中国天津
@kuotian@315186034@草原飞鹰
