P355GH EN10028-2 材料厚度为100mm的筒体纵缝坡口为什么的好

zsc19751013 · 发表于 2011-6-28 11:51:12

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

P355GH EN10028-2 材料厚度为100mm的筒体纵缝坡口为什么的好？筒体卷板时是否必须预留折弯量，然后再将其去掉
谈谈干过厚板筒体的，你们的是怎样进行的卷板的？怎样加工的坡口？

dljdw · 发表于 2011-6-28 12:30:46

可以考虑预弯后，用气割(轨道小车)把坡口切割成X形，再圈圆。
预弯后，要加工出U形坡口，通常就得上大型镗铣床加工了。

坡口可以考虑采用背面带垫板（焊后刨掉)的坡口。

majianweld · 发表于 2011-6-28 23:55:37

1# zsc19751013

厚板肯定要有压头余量的。有两种方式压头，一种用压机，一般要万吨以上的，还有就是用卷板机压头，压头余量取决于压机能力。
卷板还有冷卷和温卷的区别，这个关键还是压机的能力，如果你们公司不能自己卷，外面可以找到地方卷的，就是价格很高，我们公司去年年底压机坏了，外协卷筒体和复圆，听说一个筒节就好多万

qilupzh · 发表于 2011-6-30 20:51:00

一般情况都是U+V。

进行温卷。
卷完后切割余量、回圆、机加工坡口。

zhoushan403 · 发表于 2011-7-17 16:55:45

我干过最厚是45mm的碳钢板，外径为805mm，
当时卷板机最大只能卷制40mm，我们采用二头预留打头，卷制完后气割掉打头部分，再次校圆。
坡口是采用气割成型。

qilupzh · 发表于 2011-7-27 19:45:45

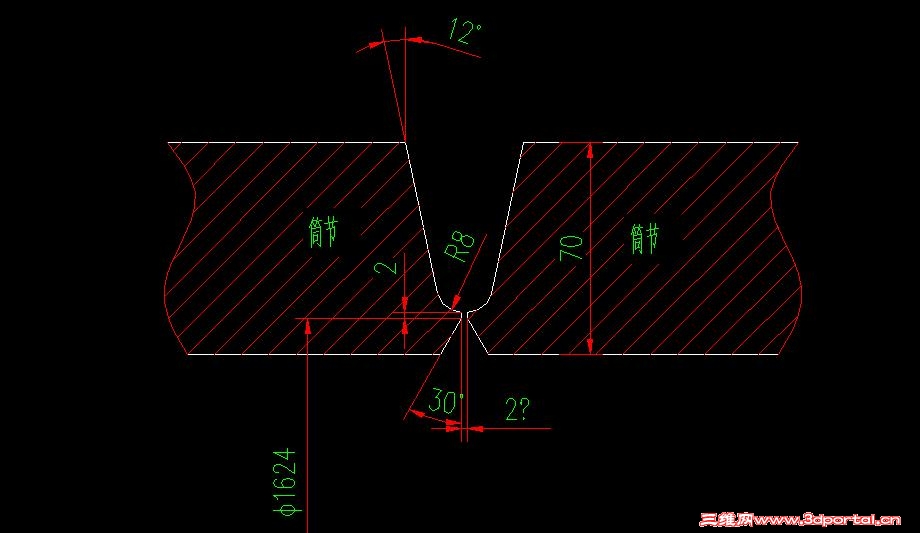

zsc19751013 · 发表于 2011-7-30 20:58:14

里手工，外埋弧焊吧，你这个坡口

qilupzh · 发表于 2011-8-2 11:10:18

里手工，外埋弧焊吧，你这个坡口
, H3 a3 a9 a& I. [# S5 hzsc19751013 发表于 2011-7-30 20:58 http://www.3dportal.cn/discuz/images/common/back.gif

厚度这么大，手工焊哪有效率？
手工打底，还是SAW焊。外清根。

zjgzyg88 · 发表于 2011-8-5 10:37:28

采用带垫板，单面大约１０度的坡口，一侧焊完后，反面刨削至３ＭＭ左右，再打磨后应行．

zsc19751013 · 发表于 2011-8-6 10:18:35

谢谢各位，已经找到答案了。

rushion8 · 发表于 2018-4-18 09:33:40

我也遇到一样的问题了，学习一下

		自动登录	找回密码
密码			注册

通知

[已解决] P355GH EN10028-2 材料厚度为100mm的筒体纵缝坡口为什么的好

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

浏览过的版块
