Solid Edge工程图中着色依据－零件或是装配

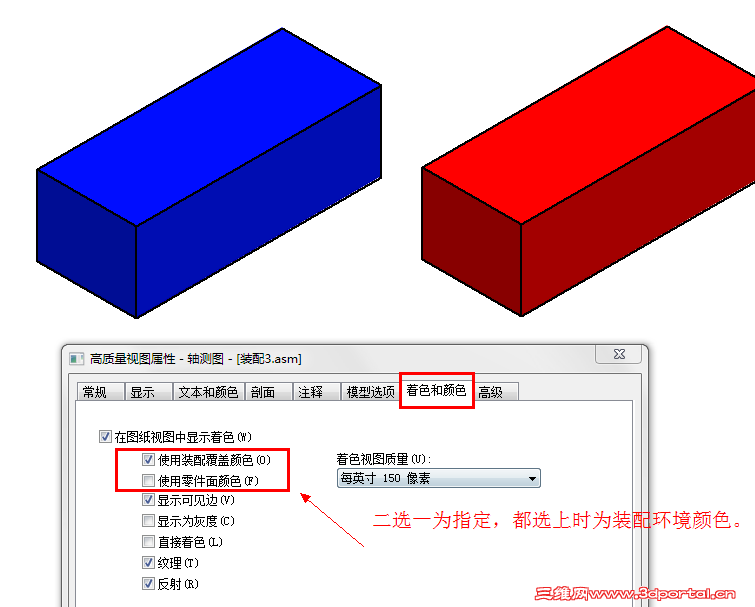

有朋友求助，在工程图中着色装配文件时，视图中只能显示装配环境下的颜色。照分析他说的应该是这样的情况：如一个零件在零件环境下指定的颜色是红色，而在装配中又指定为了蓝色。结果在工程图中也只能显示为蓝色了。是否真的如此呢？肯定不会，Solid Edge中给出了两种选择——可以选择着色的依据是零件或是装配的颜色。
下面视频演示一下。


大有茗堂 · 发表于 2011-6-24 19:36:50

上传视频附件1-2

大有茗堂 · 发表于 2011-6-24 19:38:38

上传视频附件3-4

大有茗堂 · 发表于 2011-6-24 19:41:26

上传视频附件5-6

大有茗堂 · 发表于 2011-6-24 19:46:37

上传视频附件7-8

大有茗堂 · 发表于 2011-6-24 19:51:30

上传视频附件9-10
