装配体运动问题

zgwin0919 · 发表于 2011-6-23 15:40:22

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

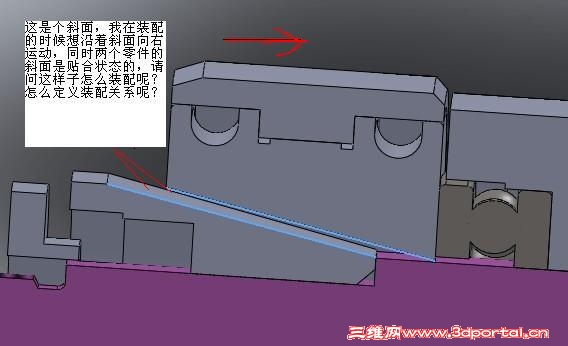

最近碰到难题了，2斜面贴合运动，具体看图

zgwin0919 · 发表于 2011-6-23 16:31:49

大家随便说点什么呀，盼高手解惑。

阿帕奇 · 发表于 2011-6-23 16:45:58

沿斜面只能向左上或右下移动，右下？看你的图怎能下去？

a114977445 · 发表于 2011-6-23 16:52:46

边线共线，曲面共面

zgwin0919 · 发表于 2011-6-23 16:58:45

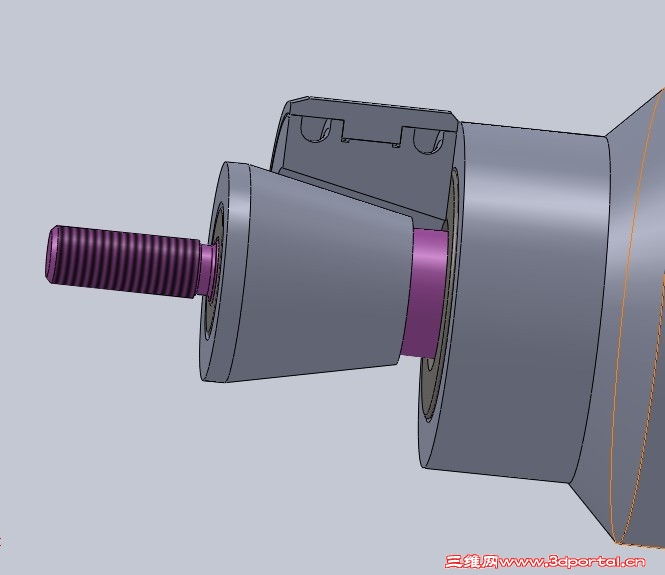

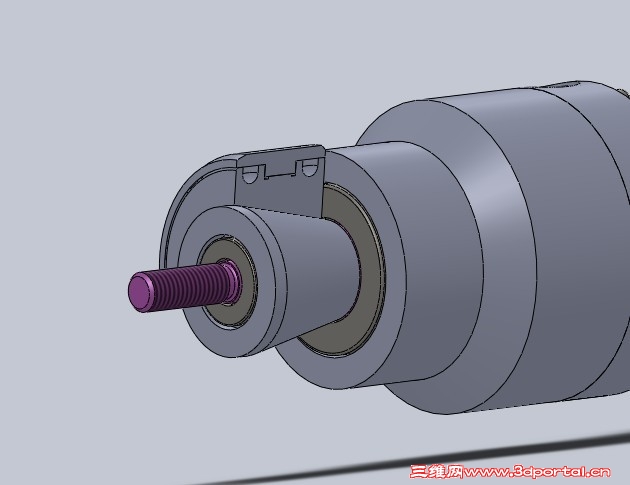

我想沿着斜面，使那个扇形块向右滑动，当然楼上兄弟说的对，我想让它向右下运动

zgwin0919 · 发表于 2011-6-24 07:45:42

顶下自己，望高手出来说道说道啊

阿帕奇 · 发表于 2011-6-24 08:17:17

顶下自己，望高手出来说道说道啊8 q) f6 p4 ^" A1 A
zgwin0919 发表于 2011-6-24 07:45 http://www.3dportal.cn/discuz/images/common/back.gif

连路都没有，怎么动啊？

zgwin0919 · 发表于 2011-6-24 09:00:11

路是什么，用路径配合吗？圆锥面不是有个母线么，我就想沿着圆锥母线向右下运动，不知这么定义配合

aoliang168 · 发表于 2011-6-24 09:39:40

最近碰到难题了，2斜面贴合运动，具体看图
4 d# C0 i5 n+ ^0 A; l. ]19106170 b& P' K" Q$ d" L- g( ]* |: e
zgwin0919 发表于 2011-6-23 15:40 http://3dportal.cn/discuz/images/common/back.gif

在运动算例里，选择“分析”：选择直线马达，选择接触，应该可以OK的

hbzyzyc · 发表于 2011-6-24 10:43:12

内锥面与外锥面重合时，求出两端面的尺寸，用距离配合，可以达到你的要求！

hbzyzyc · 发表于 2011-6-24 10:53:22

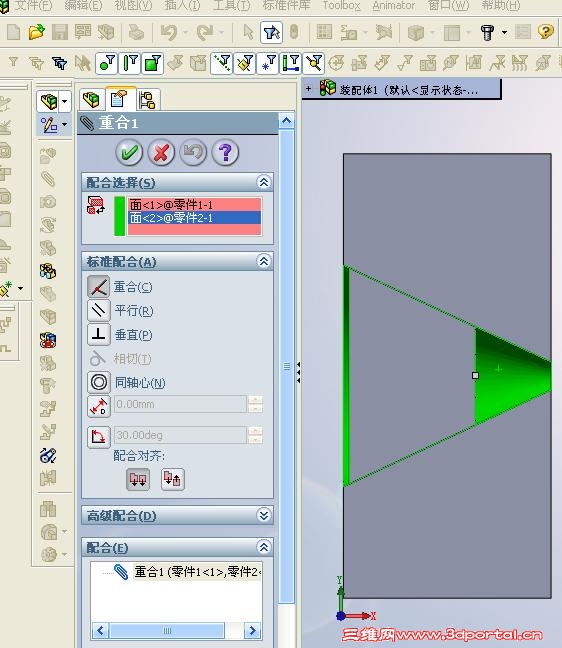

直接选锥面重合配合不行吗？

阿帕奇 · 发表于 2011-6-24 11:29:03

路是什么，用路径配合吗？圆锥面不是有个母线么，我就想沿着圆锥母线向右下运动，不知这么定义配合
' W( O5 ]" Q- ? C8 a0 Tzgwin0919 发表于 2011-6-24 09:00 http://www.3dportal.cn/discuz/images/common/back.gif

前进的方向都被挡住了，我没看错吧

zgwin0919 · 发表于 2011-6-24 11:52:55

前进的方向都被挡住了，我没看错吧
6 _5 w& P* G6 L) S) j% [' w3 j/ @# u阿帕奇发表于 2011-6-24 11:29 http://www.3dportal.cn/discuz/images/common/back.gif

这不搭界的呀，右边挡住的零件我可以通过增加中间红色轴的长度，使它不碰，那不是问题吧，我就想知道沿着圆锥面向右下滑动
