[已解决] 如何将装配体中的阵列特征传播到零件

[复制链接]
发表于 2011-6-19 20:50:11 | 显示全部楼层 |阅读模式 来自: 中国天津

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
本帖最后由 erikgqp8645 于 2011-6-20 08:52 编辑
, n  R+ y* i$ [8 j; n. c( V7 B) x. m# ]6 T
前天在做装配体的时候发现一个问题。: g3 z' B( P2 A! D' K/ x
假如A零件有5个M6的孔,B零件需要5个M6的过孔。) D0 O; i  D& N
我把他们做成装配体,利用装配体特征打孔,选中把特征传播到零部件,然后A、B同时有了一个孔,在装配体中做一个草图用来作草图驱动阵列,那么请问这个在装配体中做的阵列特征能否传播到零件。
- W! S5 A" j  V3 L如果不能请问大家是如何使这两个零件的孔能具有关联性呢?
 楼主| 发表于 2011-6-20 08:51:47 | 显示全部楼层 来自: 中国天津
难道非要编辑零件进行阵列吗。
发表于 2011-6-20 11:01:41 | 显示全部楼层 来自: 中国辽宁盘锦
本帖最后由 阿帕奇 于 2011-6-20 11:02 编辑   b$ t- ?+ X% a) g* D' N' k8 V

6 n. b% R: Z# q! u11版传播后出错,提示零件上孔找不到参考边,用装配打单独一个配合孔也是
发表于 2011-6-20 12:37:38 | 显示全部楼层 来自: 中国广东深圳
建议楼主在装配体中编辑零件) @8 I6 z/ o  ?" V' G8 X
这样零件图会随之变化
; W. Z9 W  q2 d+ H$ W+ P希望能帮到楼主~

评分

参与人数 1三维币 +2 收起 理由
chenjun520601 + 2 技术讨论

查看全部评分

 楼主| 发表于 2011-6-20 13:14:11 | 显示全部楼层 来自: 中国天津
3# 阿帕奇
( `! q$ R/ z9 c/ X) e: f+ U2 y  P- M. X/ x$ `: l# C: l

! ?3 ?/ ~" q$ h4 k: {11的好像也不能将装配体中的阵列特征传播到零件。  请问大叔是怎么做的?
 楼主| 发表于 2011-6-20 13:21:24 | 显示全部楼层 来自: 中国天津
4# baijunge 7 A1 z! L# T1 D' K( _* V

0 u; A4 O$ B4 D" l" V8 [/ W. F
$ g; e" H( D# N# X+ Q* `我不是想让零件图随之变化而是让两个零件具有关联性,我目前是在装配体中编辑零件然后进行草图阵列,这个草图是引用的另外一个草图,而这样就会出现大叔所说的情况,孔会跑掉。还有就是进行线性阵列,然后用方程式做连接,但是这样有时候打开装配体方程会报错,是否是我做错了呢?还请指教!& F! r/ W1 a/ @
谢谢!
发表于 2011-6-20 13:29:06 | 显示全部楼层 来自: 中国辽宁盘锦
我的说法是和你一致的,一个零件上有孔,另一个零件上作对应的孔,装配体可以做,但是选传播到零件就出错,提示被一致的孔缺参考边。但是同时在在装配体上打,却不会提示,而且可以传播到零件上。至于打孔没必要单做草图,孔命令就很好了,说白了也是草图控制的
发表于 2011-6-20 13:29:29 | 显示全部楼层 来自: 中国上海
装配体特征在SW2010、2011中都可以传递到特征,包括SW2011中的装配体特征中的各种阵列。
8 r3 @# A; J# b5 m. p, W4 Q: H但是楼主的这些螺孔和对应的光孔问题,通常就用孔特征来实现,因为孔特征可以在一个特征中定义多个孔位,非常方便。) O6 S) X7 T( v* E' v$ g
下面的例子是用SW2010的草图阵列做的,仅仅说明装配体特征的阵列是可以传递到零件中去的。
, @( A' e4 U7 }6 _; Y

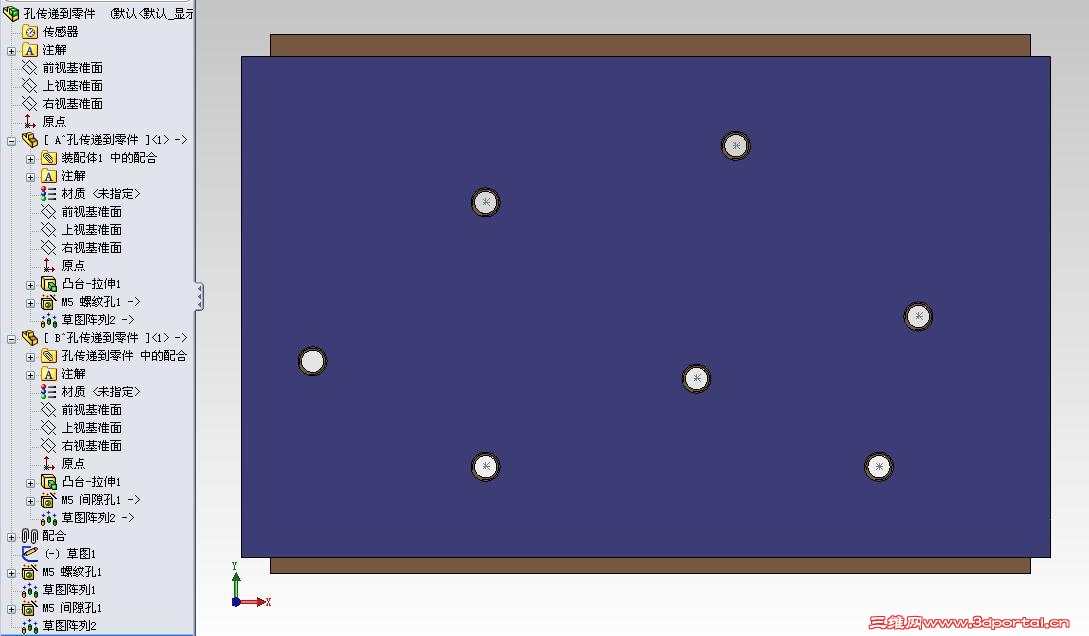

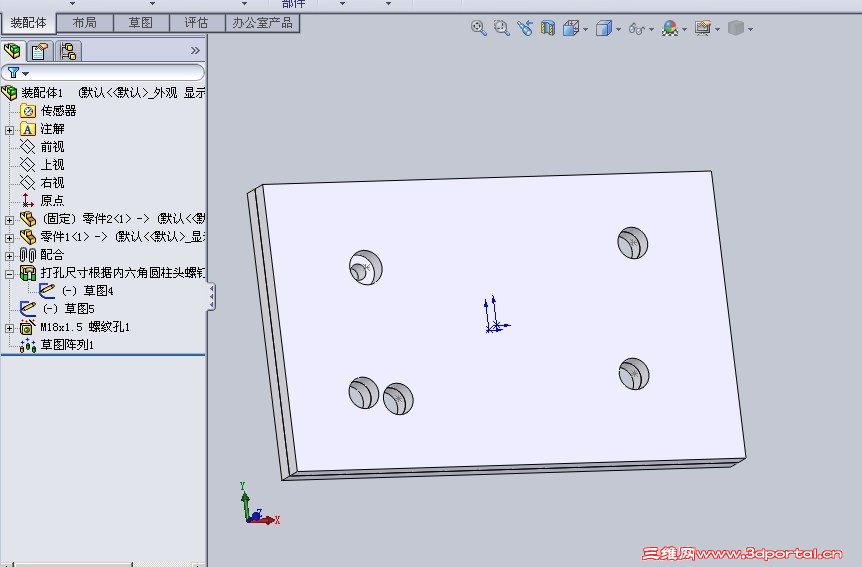

: V' N; G9 |) P1 p4 L 孔传递到零件.JPG

评分

参与人数 1三维币 +5 收起 理由
chenjun520601 + 5 应助

查看全部评分

发表于 2011-6-20 13:33:31 | 显示全部楼层 来自: 中国辽宁盘锦

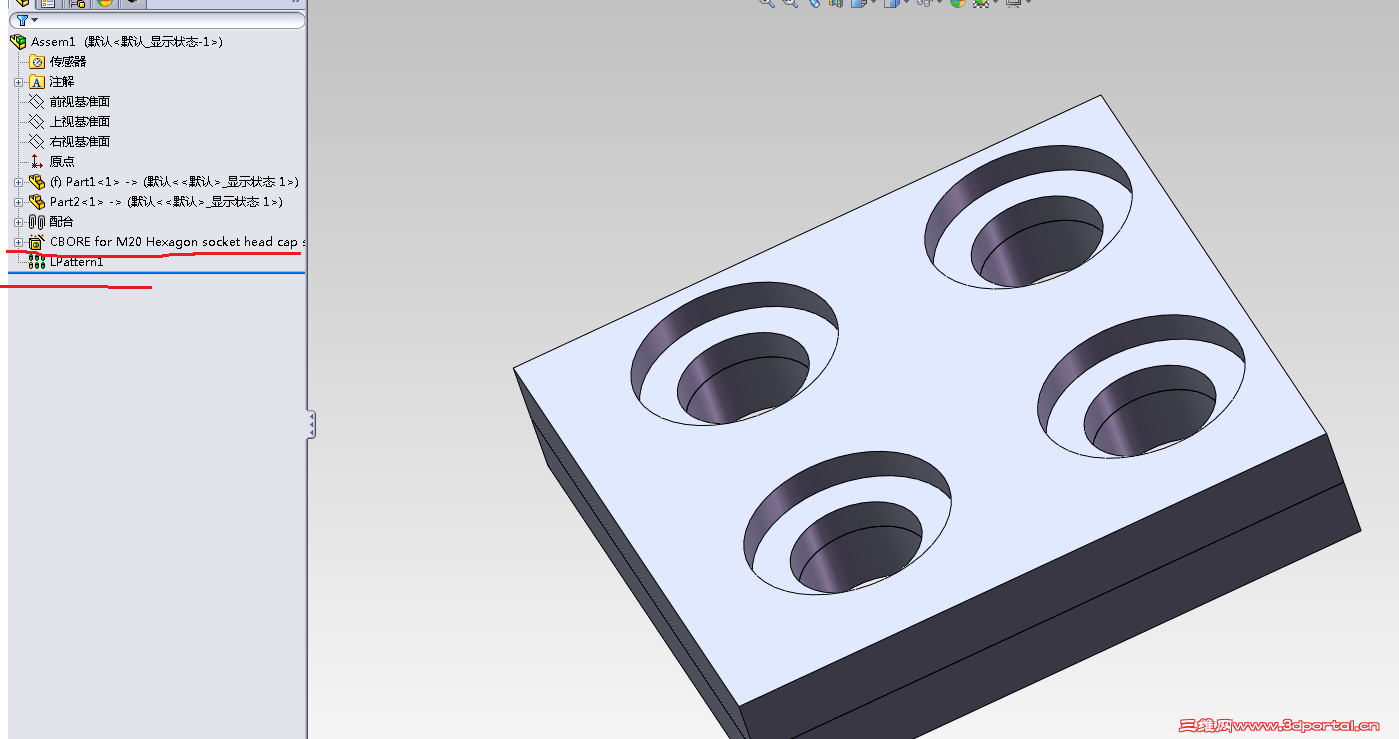

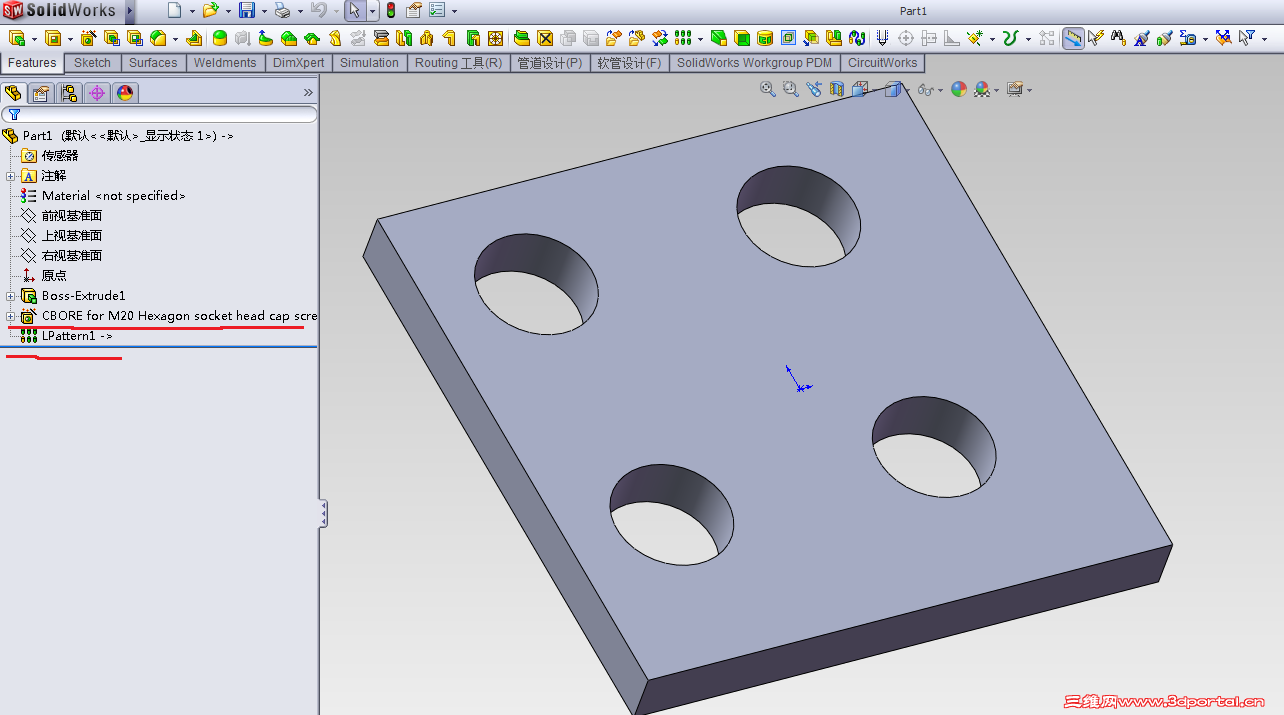

我做的

评分

参与人数 1三维币 +3 收起 理由
chenjun520601 + 3 技术讨论

查看全部评分

发表于 2011-6-20 14:34:57 | 显示全部楼层 来自: 中国江苏泰州
发表于 2011-6-20 16:24:00 | 显示全部楼层 来自: 中国上海
难道没有人用:孔系列. _2 j5 p( F5 ~6 m7 H8 |5 x
ZHYJ96 发表于 2011-6-20 14:34 http://www.3dportal.cn/discuz/images/common/back.gif
4 Q7 c* {- e7 Q) X0 B$ ~

3 a5 E6 U1 ]2 v* I( `2 k孔系列是可以用的,而且推荐优先使用,一次孔系列就可以全部解决一种规格的孔,也不必再进行阵列。问题是要向楼主证明可以用阵列的,而用孔系列打了一个孔,好像不能进行阵列。
 楼主| 发表于 2011-6-20 19:24:07 | 显示全部楼层 来自: 中国天津
本帖最后由 erikgqp8645 于 2011-6-20 19:26 编辑 7 H4 H+ ~9 {0 G* `2 C/ }
/ ?) P1 {! Q0 i, J# [8 y
10# ZHYJ96
/ U7 l0 r3 [* x% g2 E再各位的指导之下终于知道怎么把阵列传播到零件当中去了。
" a  q, r2 Y8 n, x* o- J可是正如这位老兄所说孔系列要比向导更好用,但是我在做孔特征阵列的时候选不中孔特征,不知是否我操作有误?还请各位指教!

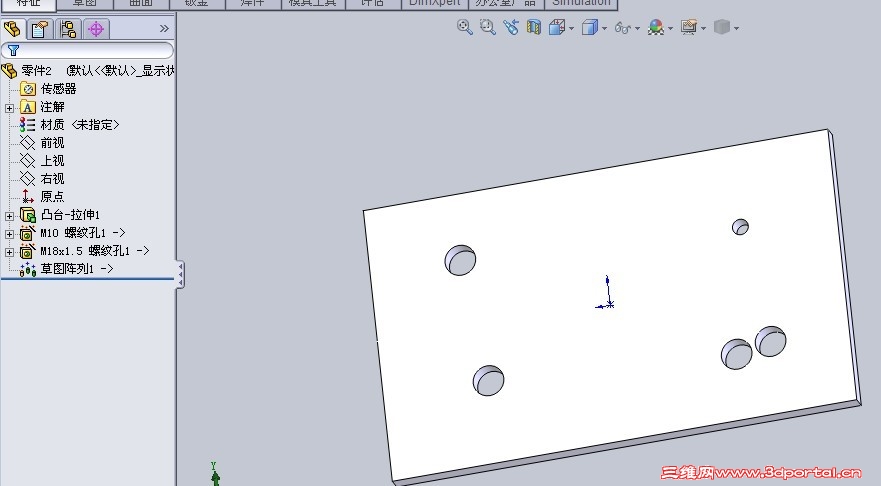

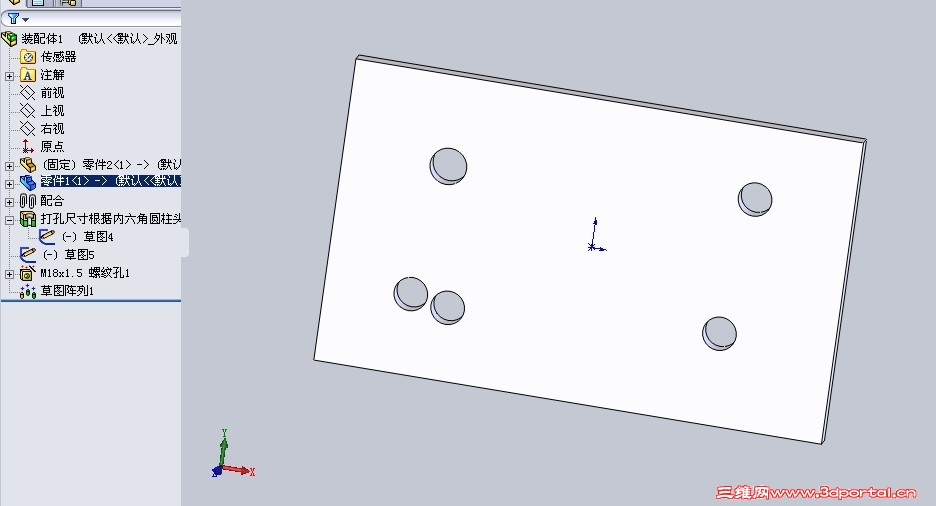

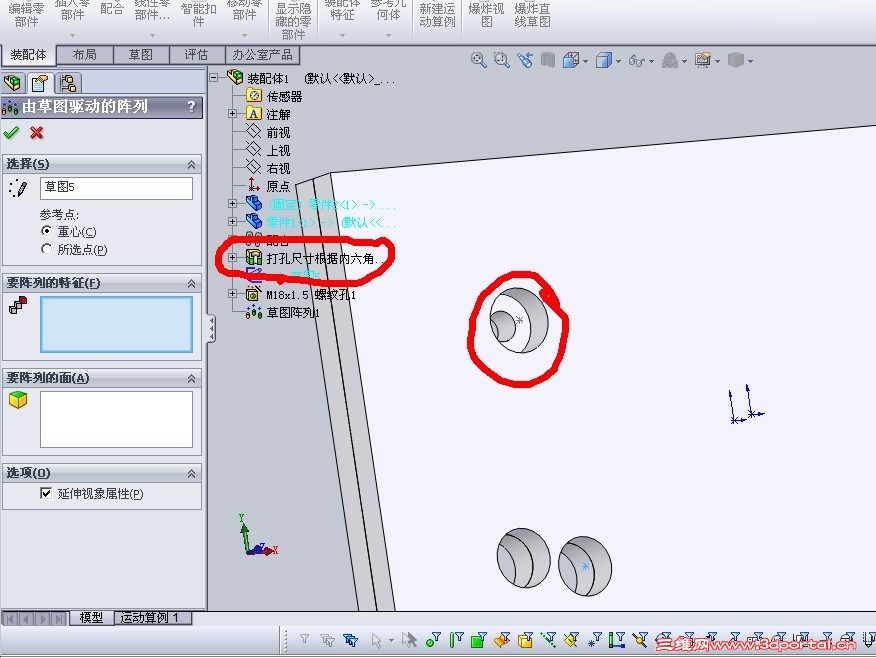

$ z" P# n( p$ W5 H  D* {下面的图就是选不中孔特征
 楼主| 发表于 2011-6-20 19:24:58 | 显示全部楼层 来自: 中国天津
8# w_hs1 # V1 i, e4 T$ H7 n  j; f& g! v
谢谢不老的指点,目前第一步已经解决了。
发表于 2011-6-20 21:56:19 | 显示全部楼层 来自: 日本
本帖最后由 hongwei_1987jp 于 2011-6-20 21:59 编辑
; `4 J' P$ p" [% u

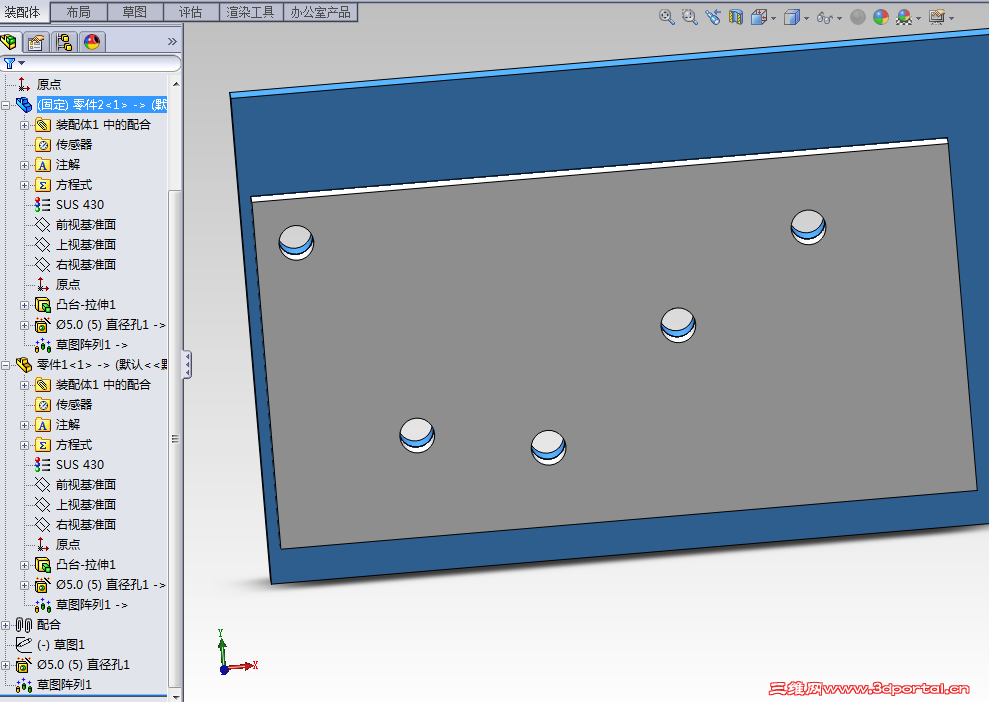

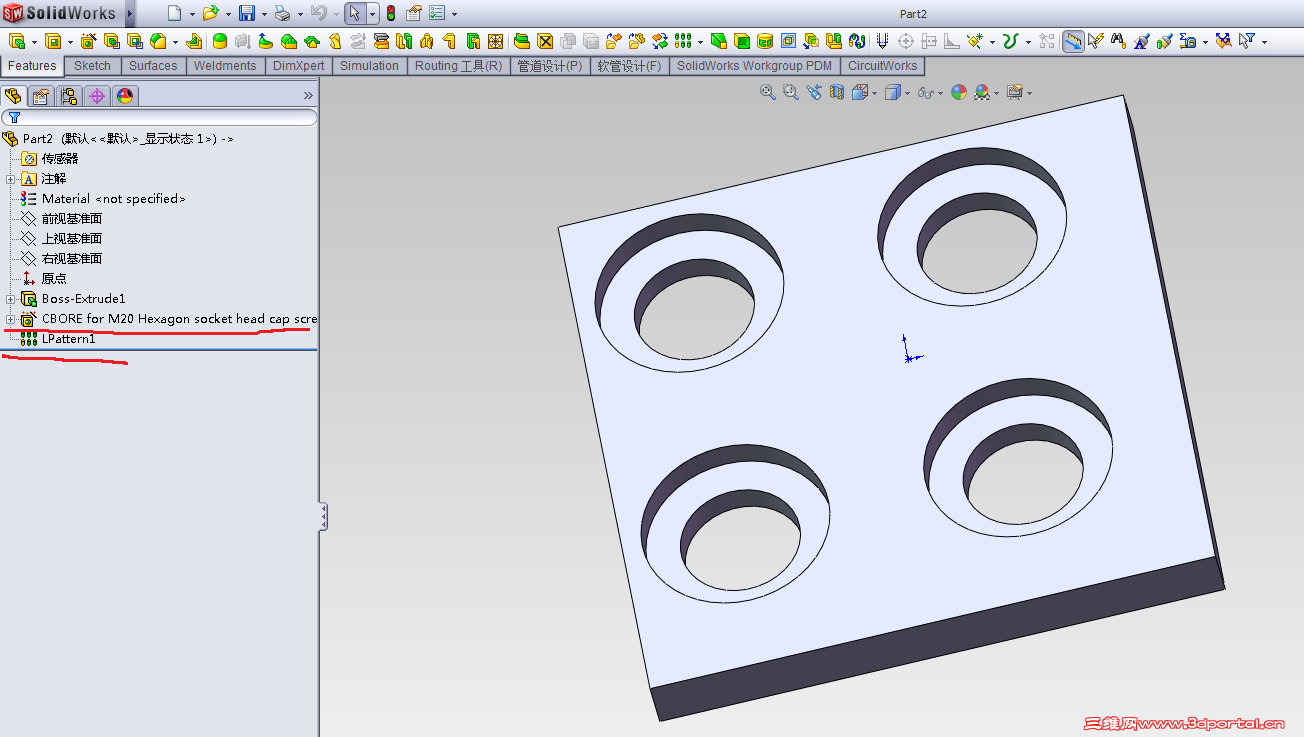

# \( ?/ n4 d! N9 U2 d: W 捕获.PNG
" T8 T, p- u+ ?8 a" b- z$ m7 Z/ @7 ~  T* o9 H6 Y2 `
2011的源件
8 S& J8 n, E1 |2 N, w8 W
$ \  G7 p7 u: \# t' x$ i( y+ m3 q, q 参考.rar (190.12 KB, 下载次数: 17)

评分

参与人数 1三维币 +3 收起 理由
chenjun520601 + 3 技术讨论

查看全部评分

 楼主| 发表于 2011-6-20 22:22:56 | 显示全部楼层 来自: 中国天津
14# hongwei_1987jp
  R; M6 [) e$ R& b+ }6 O0 b5 c7 h1 T' J7 S4 G1 v8 j1 Y/ V

4 P2 D2 A  G! |6 X8 C3 Q感谢这位仁兄提供的源文件。$ s/ V# p3 @1 M, O! J
不过发现你的这个特征是异型孔而非孔特征。
$ T, k# F5 X8 d3 _! i8 O- ~- J4 q& j& i不知是否有方法阵列异型孔。请指教!谢谢!
发表于 2011-6-21 00:14:15 | 显示全部楼层 来自: 日本
本帖最后由 hongwei_1987jp 于 2011-6-21 00:17 编辑 0 Q4 \, x) a  m! V
% }; J/ a# g2 K2 X) m! B& A
15# erikgqp8645
2 ?! c4 s1 b: P3 w# f: o
5 F  ]+ ~* ]) C/ v" B. j2 }8 M0 ~* b装配体,只能用异型孔,才能利用草图来阵列的
 楼主| 发表于 2011-6-21 07:33:44 | 显示全部楼层 来自: 中国天津
16# hongwei_1987jp
: |8 h3 n, M$ E' T5 }! j. B( c
- y; [3 u0 c7 G) F1 x7 s$ I5 H* Z" l$ v
这样啊。
2 t' o, S4 ^4 T- H0 d看来只能做完孔特征再编辑零件阵列了。
) @  d. C- o9 R% V& H% h谢谢!
发表于 2011-6-21 11:36:48 | 显示全部楼层 来自: 日本
本帖最后由 hongwei_1987jp 于 2011-6-21 12:42 编辑
# D) H9 F6 S4 C* ~
16# hongwei_1987jp 8 f! X- M6 R) W. ]; }5 h$ d* K0 }
5 \! V7 z9 t  |' u) p) Y

) C0 B: ~* ~$ D7 g这样啊。+ n) I& f' l# }" I9 W. w
看来只能做完孔特征再编辑零件阵列了。' x3 s9 z5 y( E1 [& l* Q, P2 z
谢谢!
7 K! y1 v9 y; w* L# g6 Yerikgqp8645 发表于 2011-6-21 07:33 http://www.3dportal.cn/discuz/images/common/back.gif
& H: o7 x& Y6 `- Y1 v  Z

2 P$ C2 Q' m  c/ ], _3 @4 T也可以像我的那源文件那样,用草图引导做异型孔阵列(这个孔只是个引用孔,比实际你需要的孔要小点),
9 p6 B4 O# r" x3 O8 w3 q: S/ L7 s然后,再把那个孔,生成孔系列(选择你需要的孔特征)。
/ m8 E# ^, H1 q9 j  K) b* H: O$ V4 W. t2 o2 t6 T2 s; @% M
都是比较麻烦的,请参考。
" y1 O6 r% @1 P' {6 B- W, K9 @
' \7 ?9 @' n- j; o9 H5 w0 o' p/ h底板自动生成螺纹孔
) q1 N6 y) `2 m' K+ t% t0 k

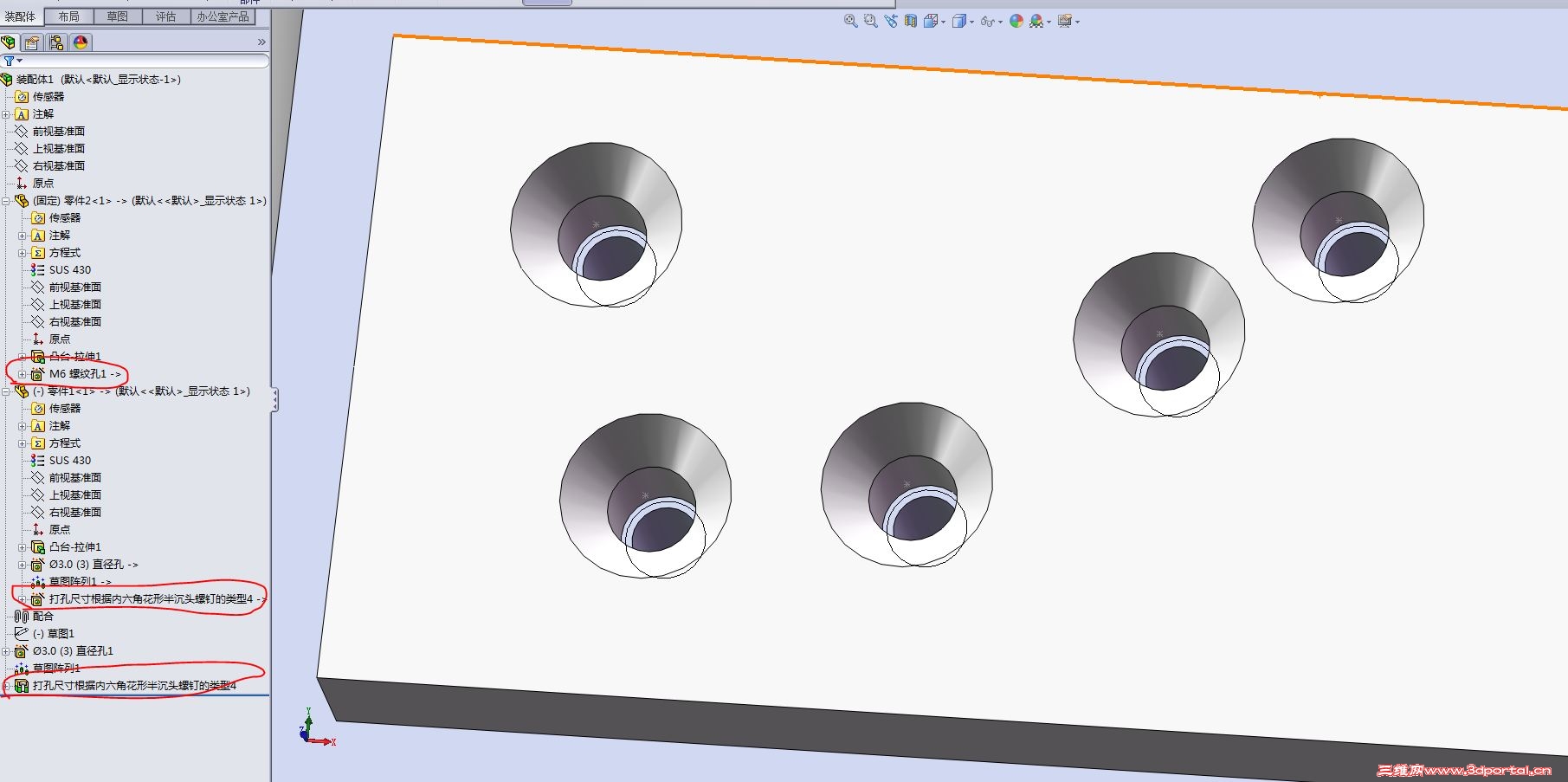

% b! R6 }3 K/ Y) x9 _* i 孔特征.JPG
 楼主| 发表于 2011-6-21 21:44:44 | 显示全部楼层 来自: 中国天津
18# hongwei_1987jp 4 y0 [9 D& k6 M# a' s8 I/ j
( g$ h! s. ]1 g; m2 L9 T8 x5 h4 r8 \
) G% g: k( p- g- r9 r  x9 F
请恕我愚笨,怎么把异型孔生成孔特征。( |8 M  U# E( M  w' x' q% R8 I
刚才我试了下,把这个孔做开始,当进行到第二步的时候让我选择面的时候无法选择。
发表回复
