这个零件怎么画出来？

jingdizhiwa · 发表于 2011-6-1 23:07:39

您需要登录才可以下载或查看，没有帐号？注册

x

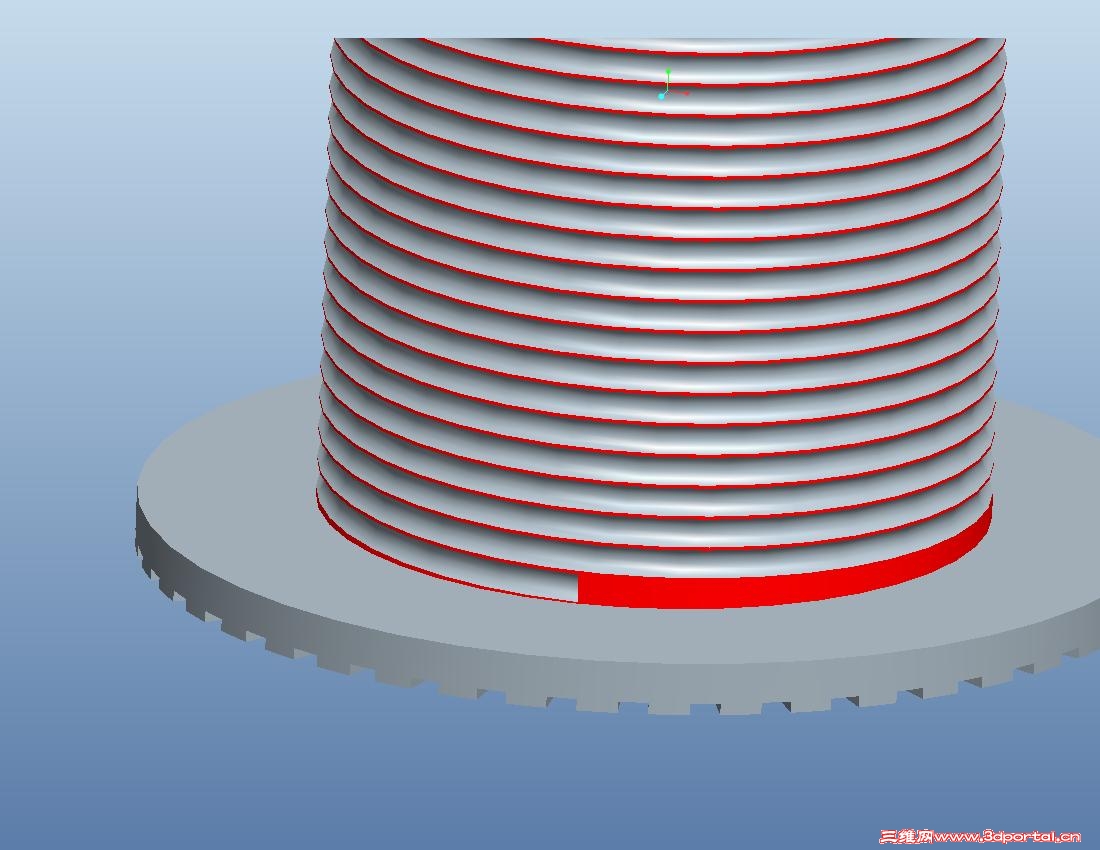

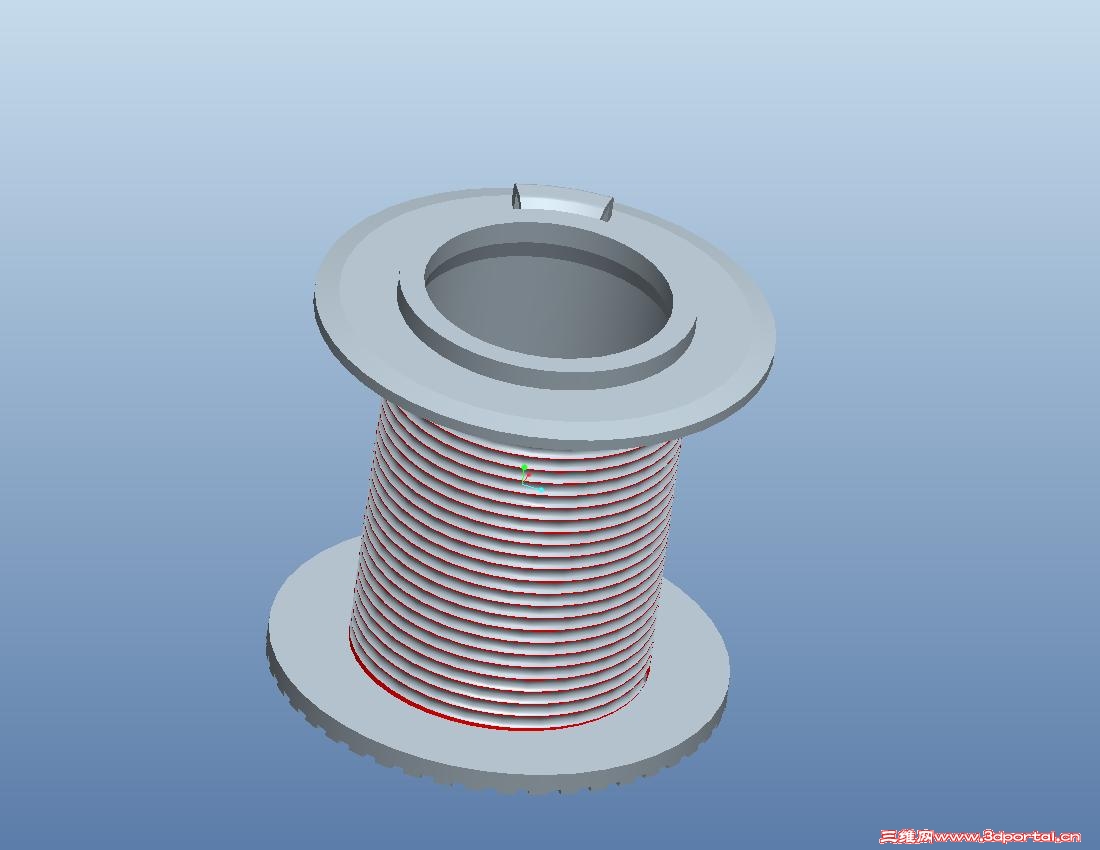

prt文件见附件，我想求助图纸下方剖视图的部分怎么画出来？在prt文件中用红色标示了出来，就是螺旋槽开始和结束的位置如何画出来。在实际中，也就是图纸中所说的测量棒来检查这两个部位的三个切点，而且要求比较严格，一直没有弄明白这个在proe中如何实现。

蓝色金属 · 发表于 2011-6-2 10:12:17

点——线——面——合并——实体化，我就这样做！

jingdizhiwa · 发表于 2011-6-2 22:59:28

点——线——面——合并——实体化，我就这样做！" e3 |6 z* B3 B- M9 d7 V
蓝色金属发表于 2011-6-2 10:12 http://www.3dportal.cn/discuz/images/common/back.gif

说实在的，没有看明白!！能说详细一点吗？
在螺旋槽结束的部分，每一个都是符合相切的原则的，所以取一个点并没有实际的意义，我感觉是这样的，如何保证点构造的曲线是符合这个原则呢？
谢谢指教

jingdizhiwa · 发表于 2011-6-5 10:41:01

没人应征吗

qwerabcd · 发表于 2011-6-5 12:50:51

采用扫描混合。轨迹线采用面面的截交线。

jingdizhiwa · 发表于 2011-6-5 21:58:29

5# qwerabcd

谢谢您的回复。不过我仍然不明白，我说的不是我不明白你说的意思。
我觉得和法兰盘相切的那个圆的轨迹是不规则的，不知道如何确定，这样的话，也就找不到这个面，怎么样才能找到这个圆的轨迹呢？
