[求助] 实体转钣金问题

[复制链接]
发表于 2011-4-6 15:45:22 | 显示全部楼层 |阅读模式 来自: 中国

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
现在有个实体特征要转钣金
0 D- a) f# m8 D% S  B9 d' C, }5 u. g

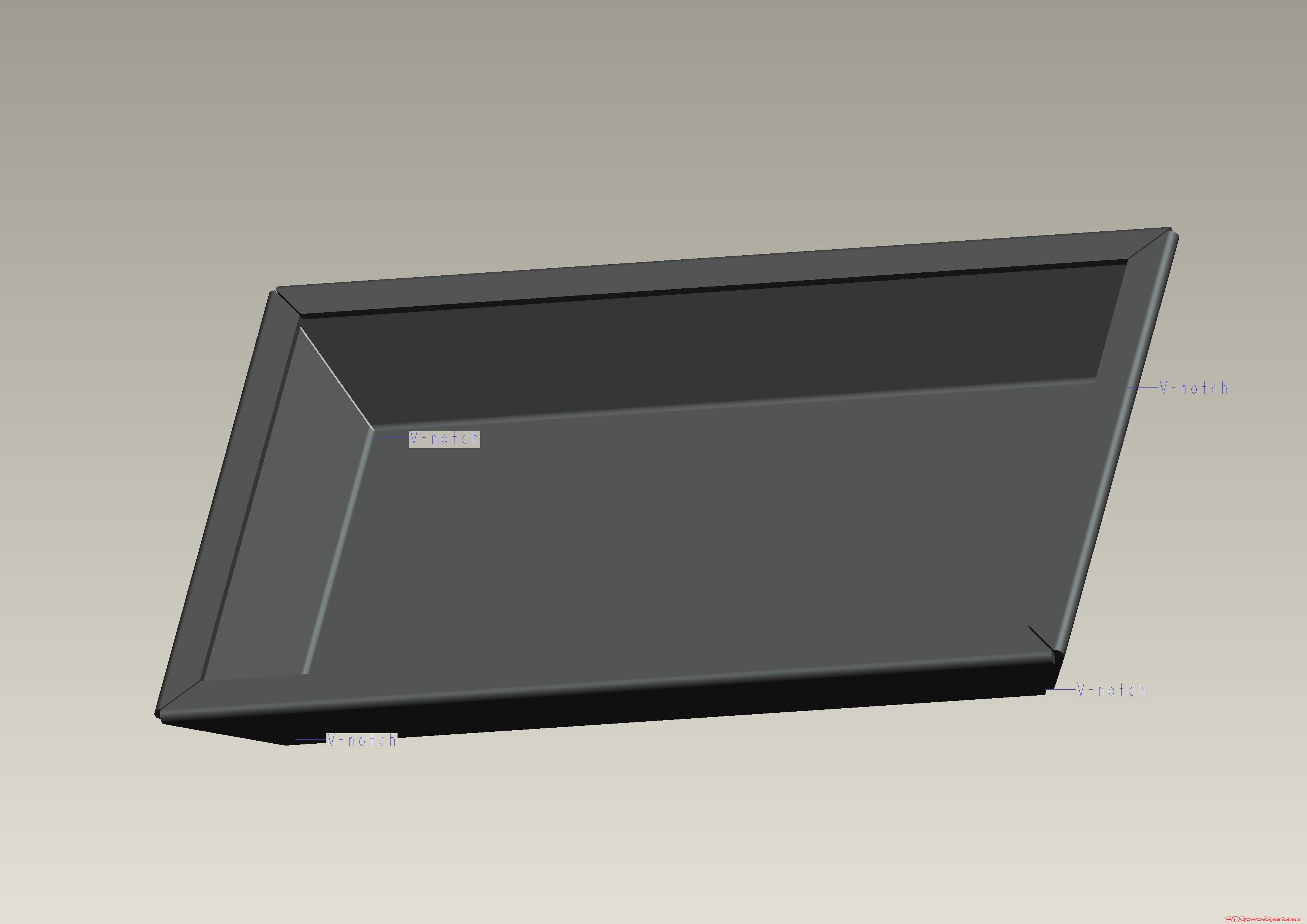

) r$ ?. x& x9 S& ?' t如图由于实体的面角度不同无法使用凸缘生成) O8 s$ ?3 |4 a' d( r1 F& h4 Z

+ l( i" l* c+ Y3 K0 \% X# d1 F7 b有哪位高手能够把这图展开,或者使用钣金直接画出
: t7 `: z" y: ^/ N7 w8 K* J) Z8 E& O8 `- H& b
Pro/E或者SW都可以  Z/ }9 k7 B/ s
# @8 \: X( Z) k4 I+ i1 ]% z

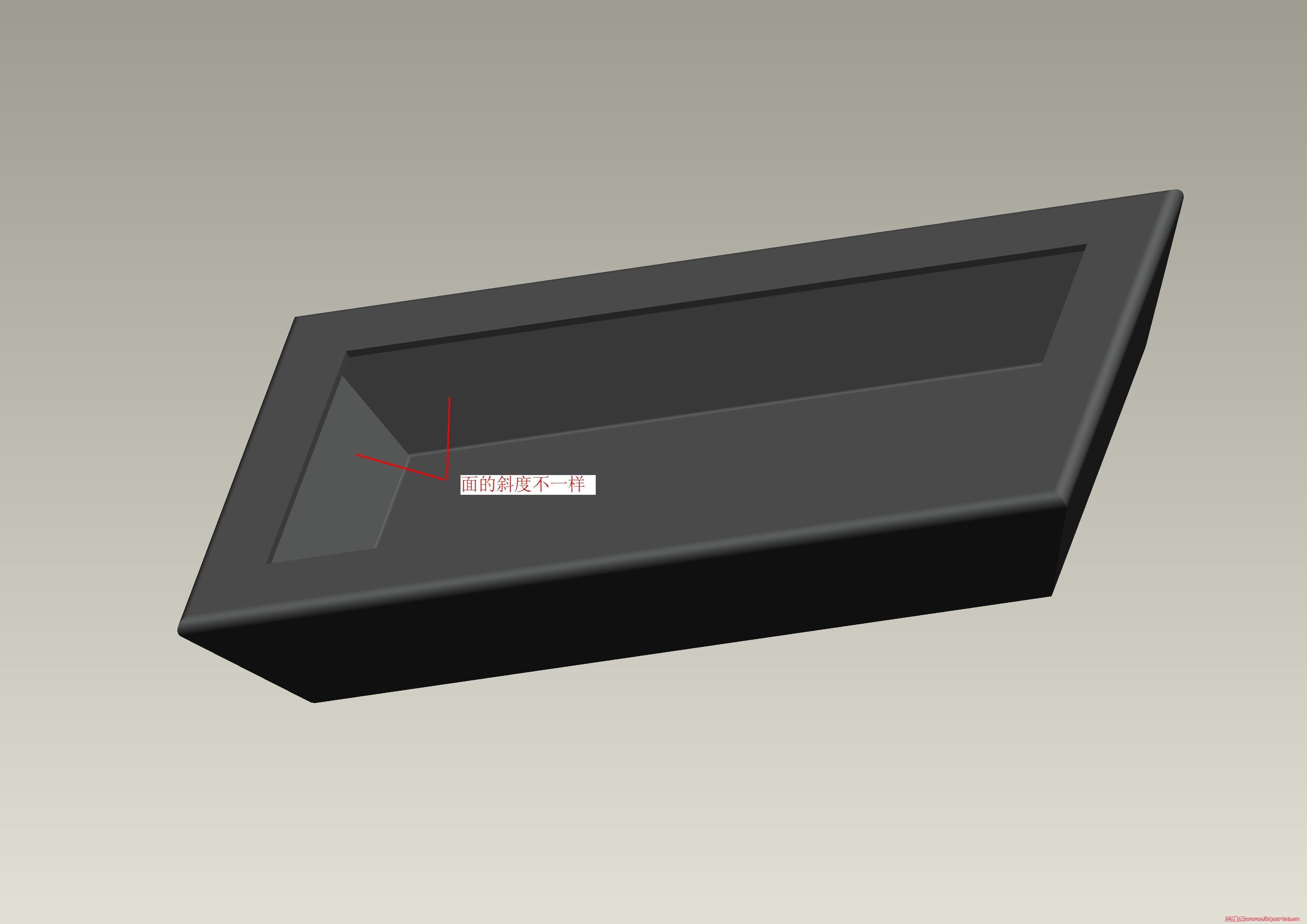

下面两个图是,一个是等角度的使用凸缘就能画出
# g$ J" `! N7 {7 a6 K& o# K& i& c/ e还有一个是有问题的实体图4 w: b- _$ a  S# i& X: x

9 t) k3 v- Z* R) @: i8 Y1 ~图的格式是Pro/e 4.0的

XXXXXXXXXXXX.rar

358.77 KB, 下载次数: 4

发表于 2011-4-6 16:38:24 | 显示全部楼层 来自: 中国北京
本帖最后由 白辞 于 2011-4-6 16:39 编辑
7 r! D" ?/ W7 x: }  C' q, h3 j' @( Y' G- S5 y

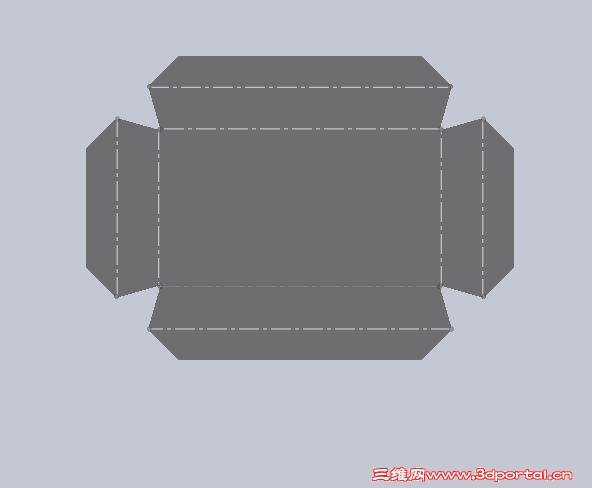

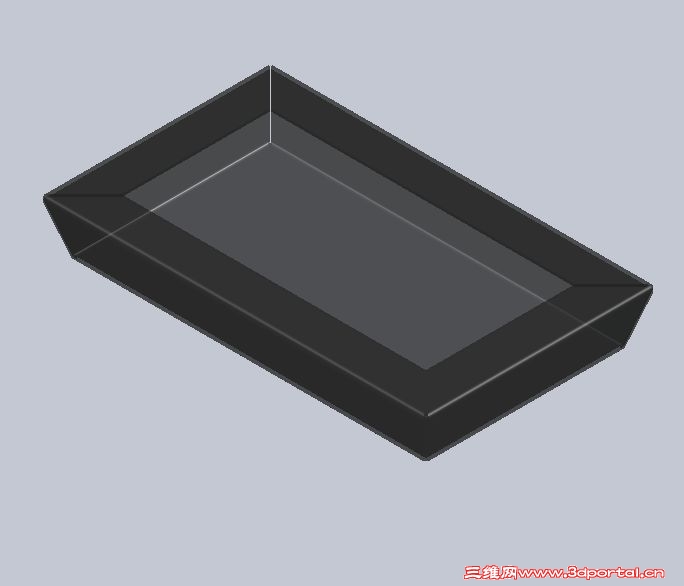

不是很复杂啊?我用sw也给你做了一个。可以qq:251956001 截图14.jpg 截图15.jpg XXXXXXXXXXXX.rar (534.42 KB, 下载次数: 3)
 楼主| 发表于 2011-4-7 09:58:51 | 显示全部楼层 来自: 中国
本帖最后由 aplx 于 2011-4-7 10:00 编辑
, a8 T+ I) a3 ]: j- S3 i. e0 U8 j6 I/ L6 b: w$ R. v5 s6 \
2楼的朋友,你做的和我自己做的第一张图是一样的,
- |! z1 b  X. [& T* l  l; ~就是那四个面的斜度是一样的$ C6 E; g6 Q, x4 k0 ]) L- m: c3 y
9 ~' i2 m1 d* N

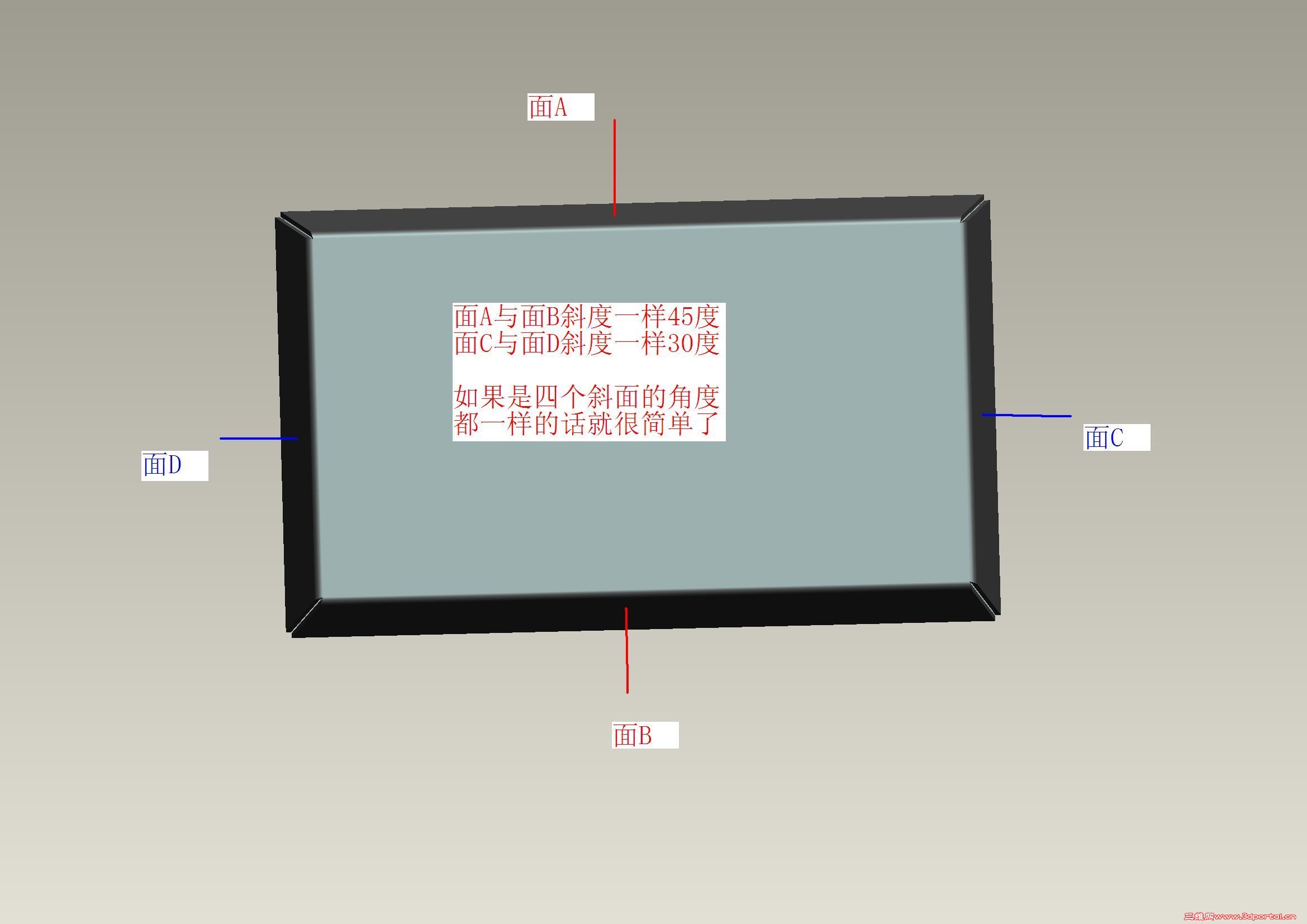

我要的是斜面的角度不同' b- l8 t; [$ p; Y7 A9 f& p  ^
/ }$ l2 A/ Q+ M6 x: B
请看图
