请教高手此图的画法

flytao · 发表于 2011-4-6 08:06:23

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

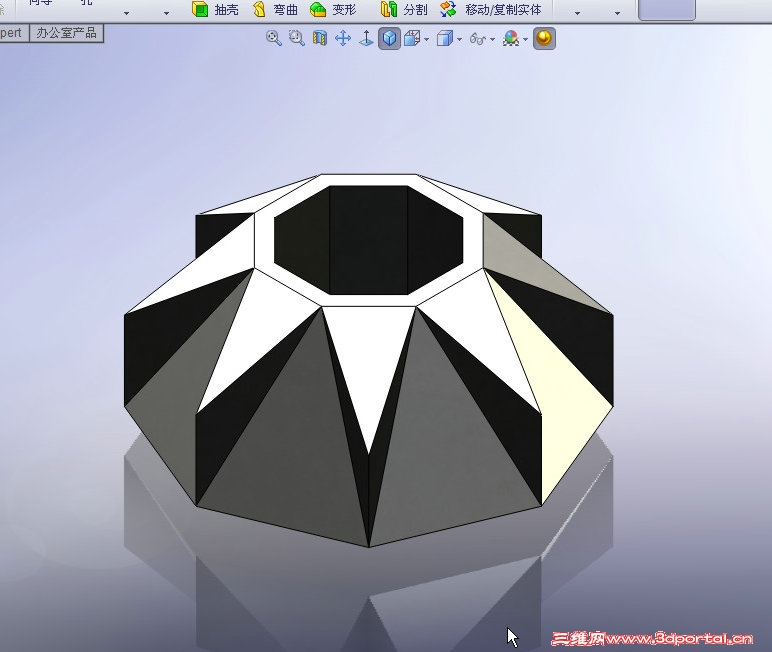

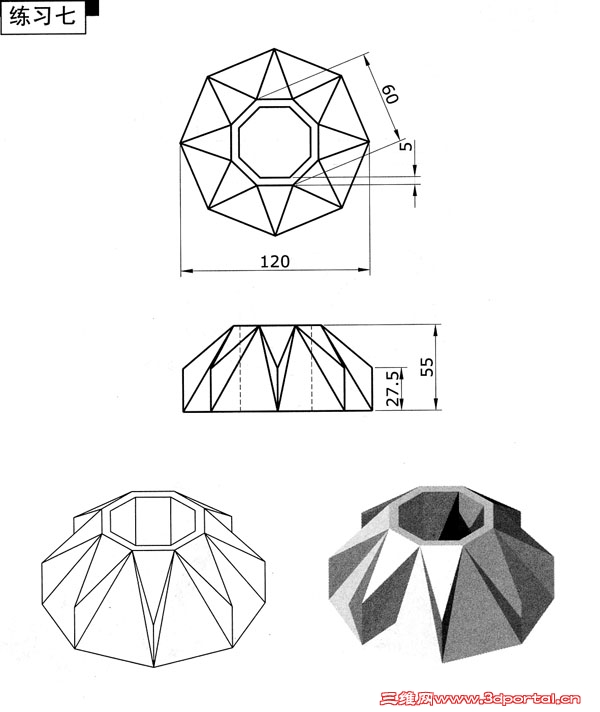

请教高手此图用solidworks2010和PROE该怎么画？
此贴是否应该在此版块，若不是，请斑竹辛苦调整，谢谢！

aotaijixie2010 · 发表于 2011-4-6 08:27:15

先收下了，谢谢楼主提供

dcf13345191358 · 发表于 2011-4-6 09:22:38

1.画基本体，即实心、去掉壁上的八个三棱锥的台状实体。可以使用曲面命令，画上台面、下台面、侧面一个正三角形，一个倒三角形，圆周阵列出8正、8倒16个三角平面，缝合并形成实体。
2.挖空心。
3.画草图，只实括一个点，即三棱锥外侧上面的顶点。放样实体，一个轮廓选点，另一个轮廓选倒三角形，得到一个三棱锥，圆周阵列，得到8个三棱锥。

白辞 · 发表于 2011-4-6 09:30:01

三维草图拉伸，sw是这样的，有知道proe的说下哈！

gld123 · 发表于 2011-4-6 10:23:38

零件5.rar (91.9 KB, 下载次数: 40)

flytao · 发表于 2011-4-6 12:27:29

谢谢各位热心帮助，我去试着画画，有没有PROE里画出来的？

gld123 · 发表于 2011-4-6 14:24:22

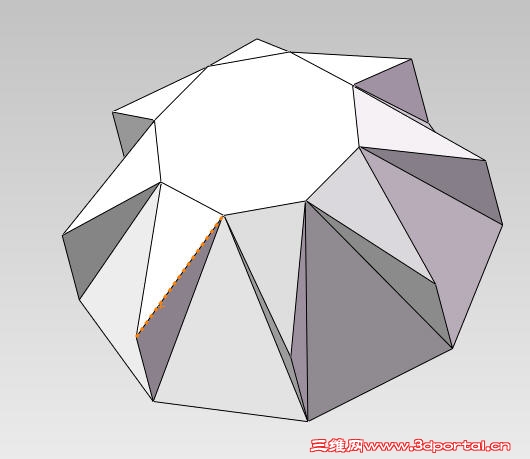

我又用曲面转实体花了一个，与前一个不同。

零件1.rar (141.7 KB, 下载次数: 44)

lkygm · 发表于 2011-4-6 15:45:37

三维体、有多种画法实现机件的外形特征！

81130549 · 发表于 2011-4-6 16:10:57

本帖最后由 81130549 于 2011-4-6 16:12 编辑

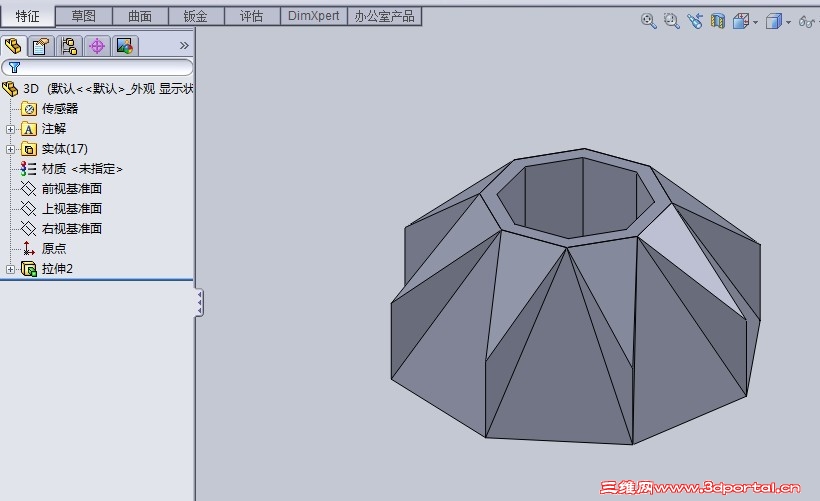

以前做过这个练习,用3D草图一步拉伸就可以完成。。。。


lizuoshan · 发表于 2011-4-6 17:57:00

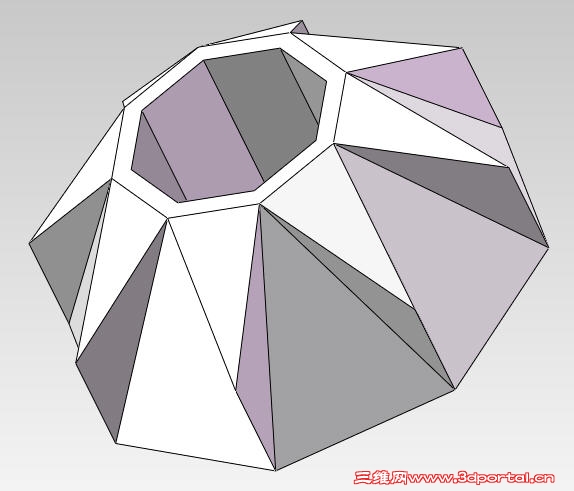

也来一个玩玩，看看像不像！

lps4290 · 发表于 2011-4-6 23:15:06

只用拉伸就能完成。

hongwei_1987jp · 发表于 2011-4-7 00:39:28

谢谢啦，收下

摆渡船 · 发表于 2011-4-8 12:10:36

不错的构思，学习力

mazhaoyin223 · 发表于 2011-4-9 12:49:38

rfffffffffffffffffffff
