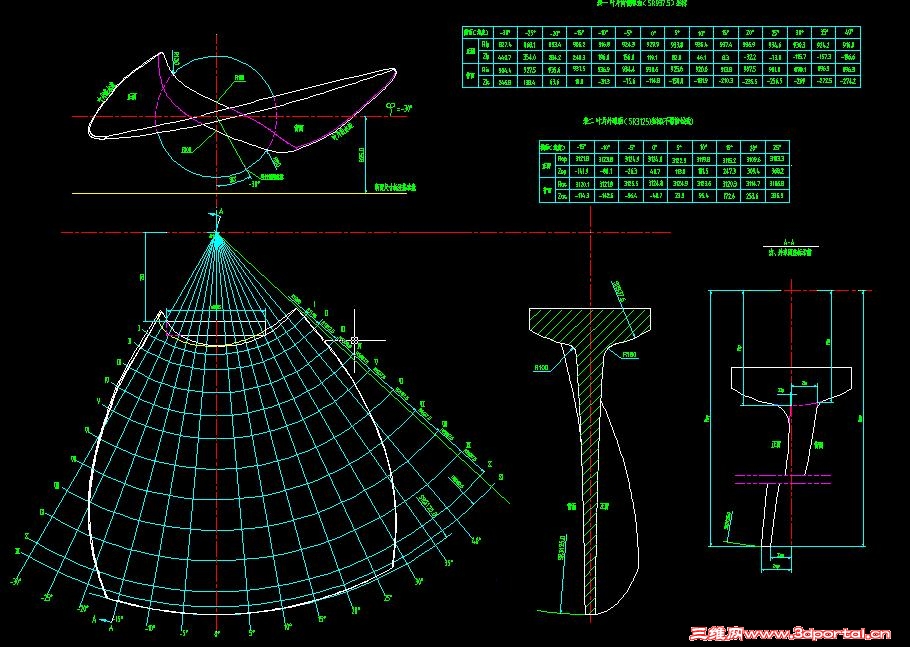

这种叶片木模图怎么转实体

wj123456 · 发表于 2011-3-31 22:07:50

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 wj123456 于 2011-4-3 12:56 编辑

wj123456 · 发表于 2011-3-31 22:11:14

主要这些点在圆柱面上，这些点的数据怎么输入

lhj7103 · 发表于 2011-4-1 12:00:34

用点数据做曲面，在由曲面转换为实体。

hahaliangge · 发表于 2011-4-24 09:53:06

点数据？？？？
什么意思啊？

我自学的ug，能解答一下吗

WHC44 · 发表于 2011-4-24 11:24:54

这种点你可以手动一个一个的输入，也可以做成符合格式的文件导入，然后连点成线，以线做面，最后缝合面成实体，其中调整曲线是个关键。

[中国制造] · 发表于 2011-4-24 11:55:13

楼主是做水轮机叶片的吧

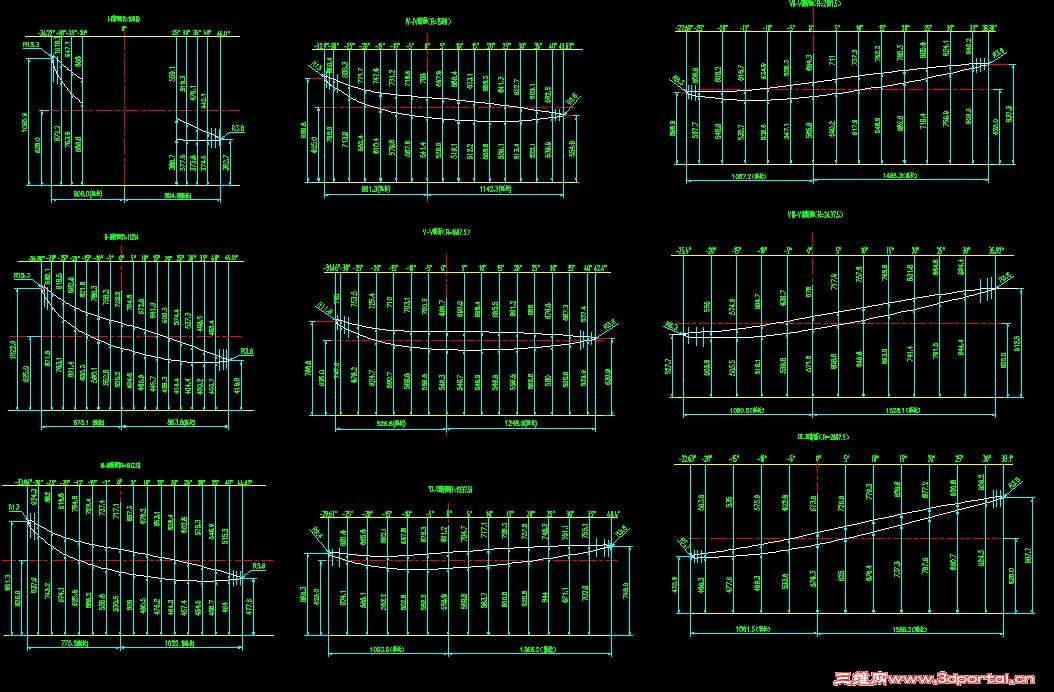

第一张图是叶片截面各个半径处的展开图,把第一张图的曲线和点缠绕到各自半径的圆柱面上,再用得到的曲线建面

317934922 · 发表于 2011-8-17 17:10:38

我也也到了这个问题不知如何入手啊？有高手指导一下吧

zhaocuifeng · 发表于 2011-8-17 20:27:34

开眼界长见识值得研究

rtgbhl · 发表于 2011-8-17 21:45:29

這不難,如果有2D 圖,導入,再以nx平滑化,再作成面, 要變成實體不難,但如果没2D只好辛苦,自己慢慢輸入了,

伊风123 · 发表于 2011-8-18 07:31:08

楼主是做水轮机叶片的啊
这个是轴流叶片
求交往
QQ185319380

wyhpassage · 发表于 2011-8-29 13:48:59

这个东西很简单，只要你能看懂模型图，用柱面偏置打点，点出来了，工作已经完成90%了

wcndpp · 发表于 2012-12-29 18:17:34

本帖最后由 wcndpp 于 2018-4-1 15:58 编辑

我也弄各类型水轮机叶片三维，可以交流下
