如何捕捉实体线框与直线的交点

yyejj · 发表于 2011-3-31 12:47:20

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

在拉伸实体中，我在草绘截面上继续在已创建的实体线框上画直线，可是软件不能自动捕捉到直线与实体线框的交点，很多次将线画在实体线框外。

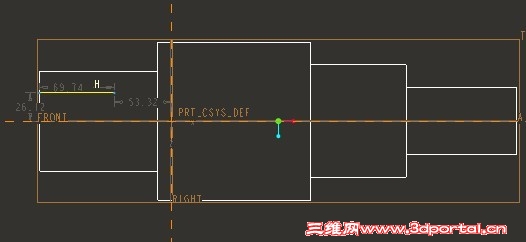

图1；直线看似与实体线框有交点

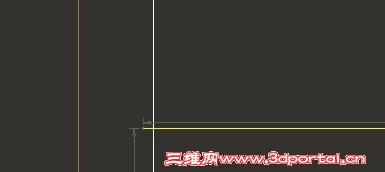

图2：放大后，却无交点。

请问高手，如何让软件自动捕捉它们的交点？

lhj7103 · 发表于 2011-3-31 12:53:47

画完后用在线上约束

yyejj · 发表于 2011-3-31 13:41:58

2# lhj7103

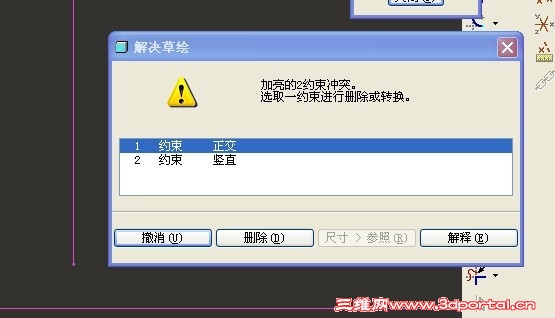

适用草绘器约束后，选择两线垂直，出现图3的对话框，。

实体线框消失。

ganyiwei · 发表于 2011-4-1 08:10:17

在草绘界面，草绘---参照，选择你说要参照的点，线，面，就可以捕捉了、

benbengo · 发表于 2011-4-1 08:38:17

2# lhj7103 - i# t9 e5 K4 l" e9 V

- c; g6 U8 n- N1 H+ k6 Z适用草绘器约束后，选择两线垂直，出现图3的对话框，。
+ q- H2 b. r# w18668170 t$ t1 [3 M6 p9 y+ _, G
实体线框消失。1 o/ k c- y) K. Q
yyejj 发表于 2011-3-31 05:41 http://www.3dportal.cn/discuz/images/common/back.gif

两线已经约束成垂直了，当然和提升错误

要多运用参考面，尽量少添加约束。如回转类零件的轴心在参考面上就会少添加很多约束。

syonggang · 发表于 2011-4-2 18:18:08

呵呵，把那个线选作参照呀

wz_111 · 发表于 2011-4-2 18:25:49

在拉伸实体中，我在草绘截面上继续在已创建的实体线框上画直线，可是软件不能自动捕捉到直线与实体线框的交点，很多次将线画在实体线框外。2 Z/ a: o0 c. v" s
1866804图1；直线看似与实体线框有交点+ @7 V/ ~! B6 s% e" \3 i* ^! }

% J9 m. F w" K6 H9 }# F; x1 H1866805图2：放大后，却无交点 ...* H! C' V, k% h) w# e! V* k$ o
yyejj 发表于 2011-3-31 12:47 http://www.3dportal.cn/discuz/images/common/back.gif

晕死，这种问题也问，很基础的东东啊，直接参照需要捕捉的线就oK的呀。。。
