[求助] 对称零件或设备作图遇到的问题

[复制链接]
发表于 2011-3-29 19:29:22 | 显示全部楼层 |阅读模式 来自: 中国浙江嘉兴

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
本帖最后由 zjjxtch 于 2011-4-2 06:32 编辑
3 q7 A4 s/ B: ]4 I5 i
" C  M4 N6 T, @) O2 N4 {如有二个零件它们是完全对称的,要画这二个零件图时只要画其中的一个,另一个镜像就可得到。但在过程中遇到一个问题:粗糙度符号反向了(转了180度),还好尺寸标注倒一点都没变。不过要重新标注粗糙度或把反了的符号转回来都是很费劲的。不知有什么好办法,请教一下。
发表于 2011-3-29 19:35:47 | 显示全部楼层 来自: 中国江苏常州
这个问题有点伪:
/ w7 K$ Z- A/ u# x1.一般是图形镜像并绘制完成后标注尺寸、形位公差、粗糙度等。
& m0 E$ f/ B; o- ]! a  o2.即使标注了,一般镜像的也是同一个表面,删掉就行了。3 P7 d$ P9 I: t
一家之见

评分

参与人数 1三维币 +3 收起 理由
2005llnn + 3 技术讨论

查看全部评分

 楼主| 发表于 2011-3-29 19:52:31 | 显示全部楼层 来自: 中国浙江嘉兴
本帖最后由 zjjxtch 于 2011-3-29 19:53 编辑 $ d$ _. ~/ O% ~6 T* L
/ l1 ^' N/ S( T6 B& v) o% ^- {- n
2# ftgww123
/ W: v; b0 O! X; M如果标注的尺寸与粗糙度符号很多那么一起镜像就会减少重新标注的工作和出错机会。
发表于 2011-3-29 20:44:39 | 显示全部楼层 来自: 中国黑龙江哈尔滨
一般遇到文字镜像后反向的问题,有下列解决方法
$ z# k+ o# l& z! Z1、最简单的如果你的粗糙度文字是多行文本(公差跟文字一体),镜像时候如果文字反向,那在镜像前要输入参数mirrtext 给0,就不做文字镜像,但最好是文字对齐方式是中心对齐,否则镜像后文字会串位,可以用快速选择+justfytext类似命令批量改对齐
5 g  @# \! ]$ g: H2 B2、如果不是一体,稍微麻烦些,那就是将公差放单独一层,镜像前层冻结,镜像后,将方差考到对称位置,当然,公差前标注镜像前也要中心对齐

评分

参与人数 1三维币 +3 收起 理由
2005llnn + 3 技术讨论

查看全部评分

 楼主| 发表于 2011-3-29 21:02:02 | 显示全部楼层 来自: 中国浙江嘉兴
4# wangdy111
% w3 D5 e, U0 z8 f; `5 _# x粗糙度文字没反只是符号反了。
发表于 2011-3-29 21:56:35 | 显示全部楼层 来自: 中国黑龙江哈尔滨
本帖最后由 wangdy111 于 2011-3-29 21:59 编辑 + V; w8 o1 X7 i2 t

! u$ d7 C6 ?- d6 @0 _4 W明白了,如果是图形反了,很简单,首先图形应该预先定义成块(如果是更好),块的对齐点建议是中下部或者中部,然后镜像。
0 f* g* {; a9 K0 n; b镜像后,用匹配命令将原来的块去刷镜像后的,很快就ok了。不会刷,亦可以按ctr+1,选中块,将镜像后的x比例-1改为1
; T: d' ]: \- X) b7 L2 C. l& {粗糙度符号不是块就麻烦了,你就请这里的高手帮助编个程序吧

评分

参与人数 1三维币 +2 收起 理由
jiang.jh + 2 应助

查看全部评分

发表于 2011-3-29 22:42:49 | 显示全部楼层 来自: 中国北京
机械设计最好用机械版,粗糙度符号不会反的。
 楼主| 发表于 2011-3-30 06:52:58 | 显示全部楼层 来自: 中国浙江嘉兴
6# wangdy111
; F- U; f; S! f( r  v* t是块,我试试。谢谢!
 楼主| 发表于 2011-3-30 20:24:48 | 显示全部楼层 来自: 中国浙江嘉兴
6# wangdy111   m; Q, G6 f$ @5 K4 U, \  x6 D
CAD中的刷子在那里啊?或者是什么命令?
发表于 2011-3-30 21:43:05 | 显示全部楼层 来自: 中国黑龙江哈尔滨
本帖最后由 wangdy111 于 2011-3-30 21:44 编辑 ! f8 {0 d4 u. V5 w8 A

( k8 c/ j! `3 N) b( B: Tma简化命令,完整命令好像是matchprop,可以匹配绝大多数相似的东西。先选源物体,再选目标物体等。该命令相当强
发表于 2011-3-31 17:52:11 | 显示全部楼层 来自: LAN
没必须画这个图的,在机械制图里面规定,如果两个零件左右对称,可以只画出一个,并在技术要求里面写上“共二件,其中一件如图制作,另一件尺寸相同,左右对称”

评分

参与人数 1三维币 +3 收起 理由
2005llnn + 3 技术讨论

查看全部评分

 楼主| 发表于 2011-3-31 19:42:55 | 显示全部楼层 来自: 中国浙江嘉兴
本帖最后由 zjjxtch 于 2011-4-1 06:58 编辑
; }. i5 ^8 l, Z5 V
- k: A' C9 c6 } 11# dcf13345191358 " K" |, K! M; g$ X- J* s3 }
如果有一台设备比如说减速机左右对称可以只画一台的一套的图纸吗?
发表于 2011-3-31 22:41:04 | 显示全部楼层 来自: 中国山东威海
特性匹配,可自定义嘛
发表于 2011-3-31 22:54:28 | 显示全部楼层 来自: 中国黑龙江伊春
你这么问,应该会的吧,ma,后,里面有settings选项,很容易的
 楼主| 发表于 2011-4-1 06:54:52 | 显示全部楼层 来自: 中国浙江嘉兴
14# wangdy111

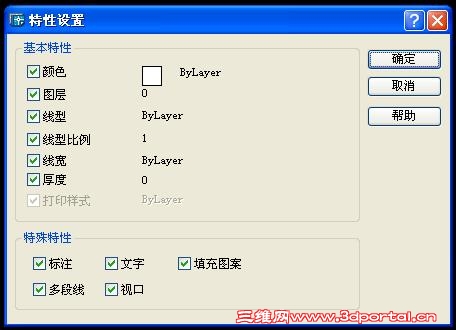

7 G4 a9 t% I  X5 |! Y  `我试了,这些选项都用不上。
8 C& C; x7 @; R& h( X 未命.JPG
发表于 2011-4-1 13:49:57 | 显示全部楼层 来自: LAN
11# dcf13345191358 ( X+ b9 `) Q; Q
如果有一台设备比如说减速机左右对称可以只画一台的一套的图纸吗?2 j) k/ D# C- @8 g
zjjxtch 发表于 2011-3-31 19:42 http://www.3dportal.cn/discuz/images/common/back.gif

9 N/ b% P0 Y+ z9 L$ D3 H( s
) q3 y: B8 T7 b楼上提问题的时候明明说的是零件图,咱讨论的就是零件图/ p1 Z& W9 X5 y9 `0 L
; }$ I/ z. b+ u; k4 `
你说的减速机不是零件图,应该是总装图,或者是部装图,当然不能只画一套了
 楼主| 发表于 2011-4-1 17:10:57 | 显示全部楼层 来自: 中国浙江嘉兴
16# dcf13345191358 . D, e) h! n. G( h
可能是我没表达清楚,但零件也有这种情况,还是说减速机如果是对称的那么箱体就有二张图要画。减速箱算小的有些设备的机架就比它复杂多了。所以这个问题就由此而来。
发表于 2011-4-1 17:49:38 | 显示全部楼层 来自: 中国北京
就是没必要再对称画出来,' W: U- Y3 g1 \; d( V# v9 H. k9 h
如11楼所说,$ W' k5 ^4 u* ]& w3 ?0 L4 _" t# r
只需在图画出虚拟对称轴线(如X-X),( D* n. O( z7 g8 n; s
在技术要求里说明:共多少件,其中多少件按照对称线X-X制作。

评分

参与人数 1三维币 +3 收起 理由
2005llnn + 3 技术讨论

查看全部评分

发表于 2011-4-1 19:13:07 | 显示全部楼层 来自: 中国黑龙江牡丹江
本帖最后由 wangdy111 于 2011-4-1 19:14 编辑 9 q6 F) _/ f- I# V  f5 V+ {# f
* p- O- [8 q3 A1 L: ^  m
15# zjjxtch
- ?* O) E% q. q( g' C; ~; p对不起,原来跟你说的有误,匹配确实不好用。不好意思3 V2 U5 @0 ]6 R- h4 ?
那告诉你另一种方法:
8 ^3 J6 D$ H: h$ u  S1、打命令qselect或者在工具菜单里找快速选择。出现一个列表,对象类型选择:块参照;特性选择:名字;运算符:等号;值:选择你的那个块的名字,如www;应用到:可以是全图或者你指定选区;确定按钮。这样所有块名相同的都被选择到了。(不知道块名可以用第二步的先查其中一个)4 L3 G& W: e; a' |9 }" g7 p
2、然后按ctr+1,进入特性面板。在几何图形x比例处输入1按回车或者与y或者z的相同。取消选择就ok了

评分

参与人数 1三维币 +3 收起 理由
2005llnn + 3 技术讨论

查看全部评分

 楼主| 发表于 2011-4-1 20:00:45 | 显示全部楼层 来自: 中国浙江嘉兴
本帖最后由 zjjxtch 于 2011-4-1 22:46 编辑   U# M  G( a* E7 D& G. R. n0 v
0 N) Z9 @& U3 m$ J
19# wangdy111
" E0 l- I! K# k( w$ k! y谢谢!试过了此法整个块全转向了,包括文字。就是说整个块绕屏幕转了180度。
 楼主| 发表于 2011-4-1 20:27:04 | 显示全部楼层 来自: 中国浙江嘉兴
本帖最后由 zjjxtch 于 2011-4-2 06:39 编辑
0 L& O9 O1 N* Z! ~7 Y6 Q2 z+ \. r+ Z- q" ~/ J. v& |: k
18# inuyasha_pw ! ~: k2 ?1 w, k, k- r  r+ o
在一张图纸上的二幅对称图形学过机械制图的应该都知道怎样处理,本题原意是在一个模型空间画图用二个布局出二份图纸。制造左右对称的二台设备有些零件是一定要出二张图的,而不能在零件图上什么尺寸、粗糙度、形位公差都不标注只说该零件照某图纸反向加工。
发表于 2011-4-2 10:26:53 | 显示全部楼层 来自: LAN
就是没必要再对称画出来,
, p$ v  m! B: G3 A! W如11楼所说,/ P0 l* N7 Q4 Z, i
只需在图画出虚拟对称轴线(如X-X),6 F8 G4 m( z- k9 J; r
在技术要求里说明:共多少件,其中多少件按照对称线X-X制作。
% P0 s' r% r' L& Zinuyasha_pw 发表于 2011-4-1 17:49 http://www.3dportal.cn/discuz/images/common/back.gif
) e; R3 b9 Q6 w' S6 ?- h  S8 H  l! t
, r4 }, h7 W5 j8 N* x; p

3 _: p  i. {* {! N$ ~! c( P连虚拟对称线都没必要,你想一想,镜子里的你和你本身形状是完全一样的,只是对称了,不管你把镜子放在哪一个角度,你的影子的尺寸都不会改变的。
发表于 2011-4-2 15:53:10 | 显示全部楼层 来自: 中国广东广州
分两次镜像不行吗?
3 Y& S  D# E) r% J9 x第一次镜像不删除原对象;7 a. O4 H$ {( f
第二次以镜像后图为对象再镜像一次选择删除镜像源。
 楼主| 发表于 2011-4-2 19:44:42 | 显示全部楼层 来自: 中国浙江嘉兴
23# aianzi " i7 M, @/ ]: y! r# y' i2 A
这不是还原了吗?不过没试。
发表于 2011-4-3 20:23:53 | 显示全部楼层 来自: 中国北京
我帮你试出另一种方法来解决这个问题,虽然繁琐,但是有效:7 @( `4 x: b4 X, N5 S
1、将你要镜像的内容选中后,ctr+c复制,然后新建一文件,ctr+v粘贴过去。
: p: a8 r' n) m2、选中你要改变的块,记住它的名字如a1,然后炸开。这时块会变成定义属性的文字和块里面的图形。挪动属性文字的位置到适合,按b,选择原有的块a1,给基点、选择图形和文字,重新定义块,确定就ok了
/ |; b, `7 ^$ V, @* G8 j, {) c9 P3、注意虽然现在已经改成你想要的,但你会发现把这些再反粘贴回去的块,又会恢复,没用,粘贴前,输入rename,选择块,a1,改为b1。这是粘没问题了,完美解决了,累,哈

评分

参与人数 1三维币 +3 收起 理由
2005llnn + 3 技术讨论

查看全部评分
