请大家帮个忙：这个槽怎么表示？

杀苏 · 发表于 2011-3-20 18:14:36

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由杀苏于 2011-3-22 09:24 编辑

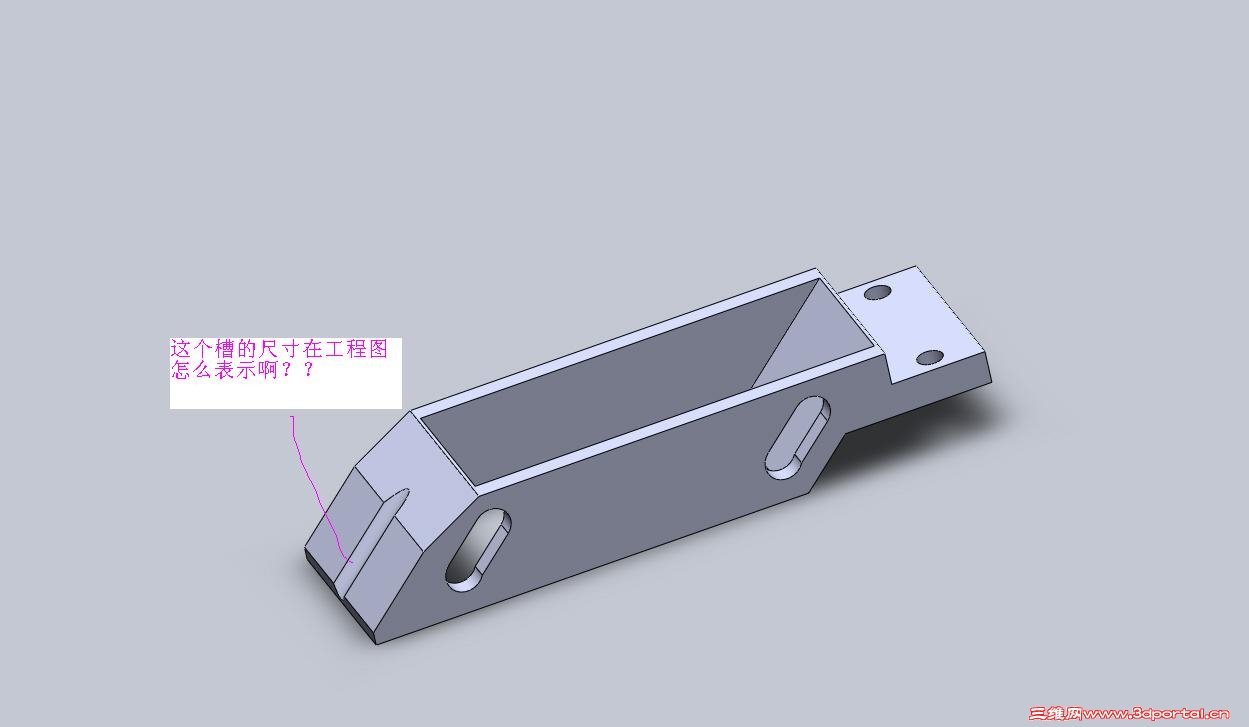

请大家帮个忙：这个槽的尺寸在工程图里怎么表示？是用6个大的圆拉伸切除的

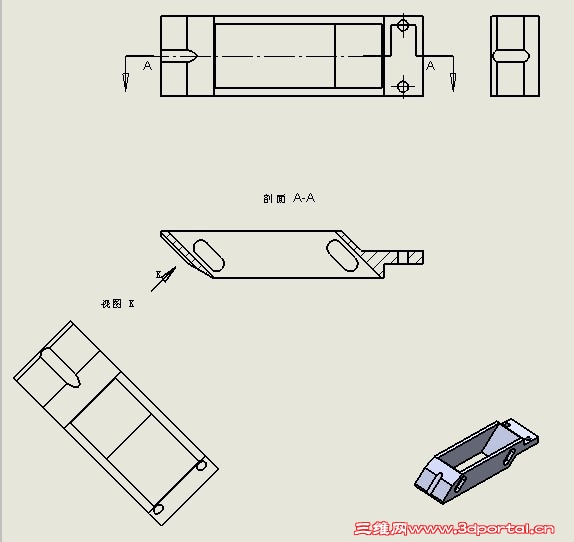

未完成的工程图：（k向视图没用）

画好的零件和未完成的工程图在附近里，大家帮忙搞下。搞了一下午了，就是表示不出来，找不到合适的视图

杀苏 · 发表于 2011-3-20 19:43:48

经前辈提醒圆弧尺寸可以标了，
可是还有个疑问A图和B图哪个图符合规范？

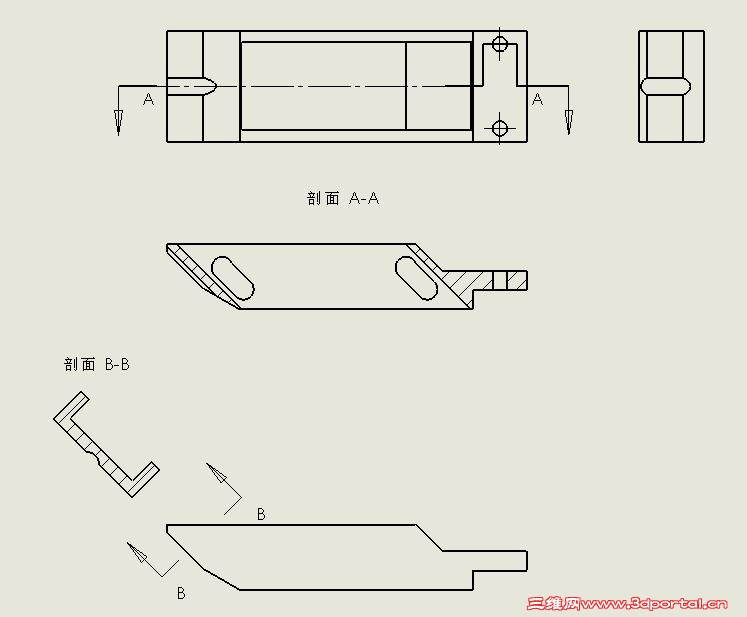

A:

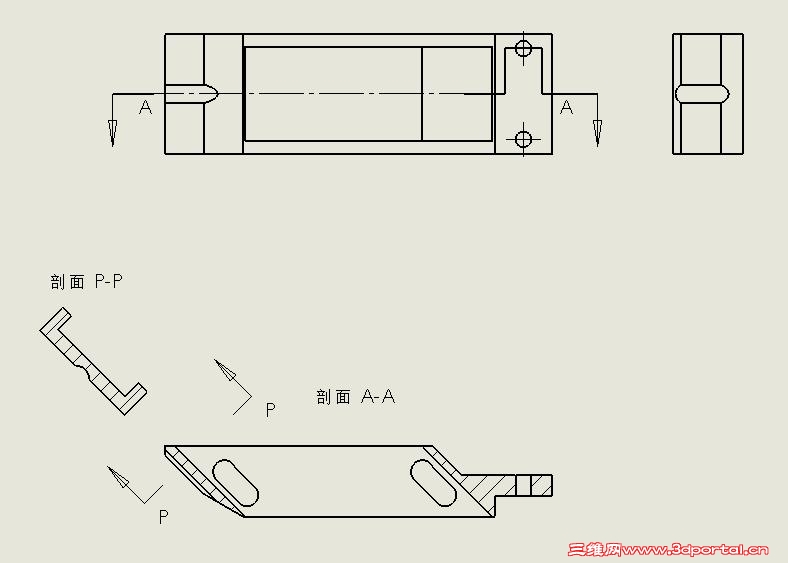

B：

白辞 · 发表于 2011-3-21 09:49:00

A、B基本是一样的，但是B比较明了！

xdx4546 · 发表于 2011-3-21 13:08:42

B比较好，没有重复视图，干净明了。

ywt880727 · 发表于 2011-3-21 17:39:12

你那个图是09版本以上的.打不开哟

杀苏 · 发表于 2011-3-22 09:23:43

恩是sw2010 sp4版本的
谢谢大家

wyp1234 · 发表于 2011-3-23 09:59:41

打不开，我是SW08的
