请问用什么工具可以将此木箱分割

林影 · 发表于 2011-3-18 09:16:53

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由林影于 2011-3-18 11:07 编辑

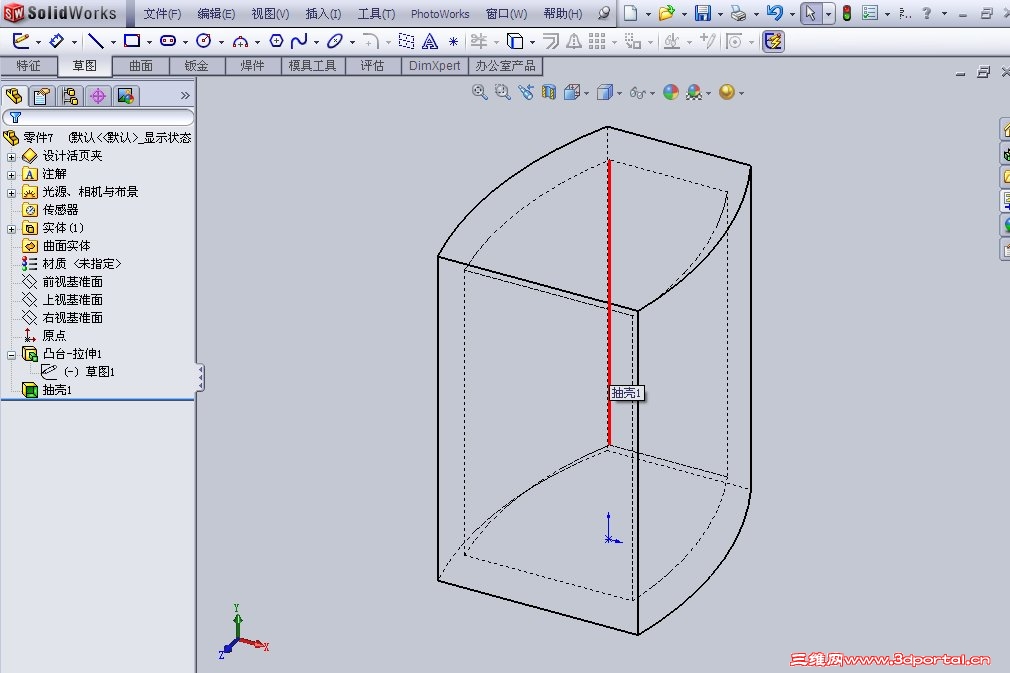

我想请问，在SW里面，我画了一个零件，如附件图片是一个木箱，木箱是用几块板拼合组成的，请问用什么工具可以将此木箱分割成由几块板组成的零件？请附上方法，谢谢,我看到有一个同事用UG的就可以把一个整体的零件分割成很多个零件,然后出一个零部件的工程图,也就是不用一个个零件的去画了,画出整体的外型图,不用装配,就直接出单个零件图了

白辞 · 发表于 2011-3-18 09:25:14

在上视基准建草图-画线-退出分割就可以了。

林影 · 发表于 2011-3-18 11:05:20

楼上的误会我的意思了，我是想把它分割成6个实体,然后用其单独出工程图

loveelva0 · 发表于 2011-3-18 15:10:46

就是“分割”命令啦

大鹿 · 发表于 2011-3-18 15:13:52

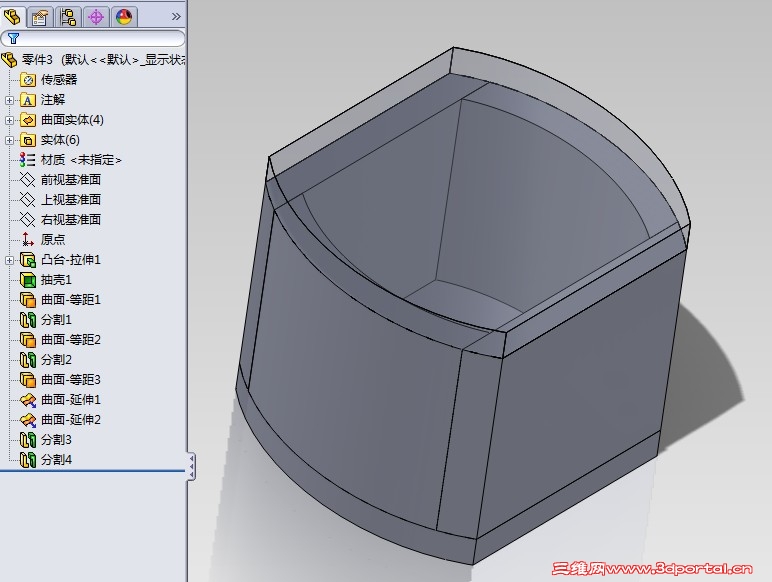

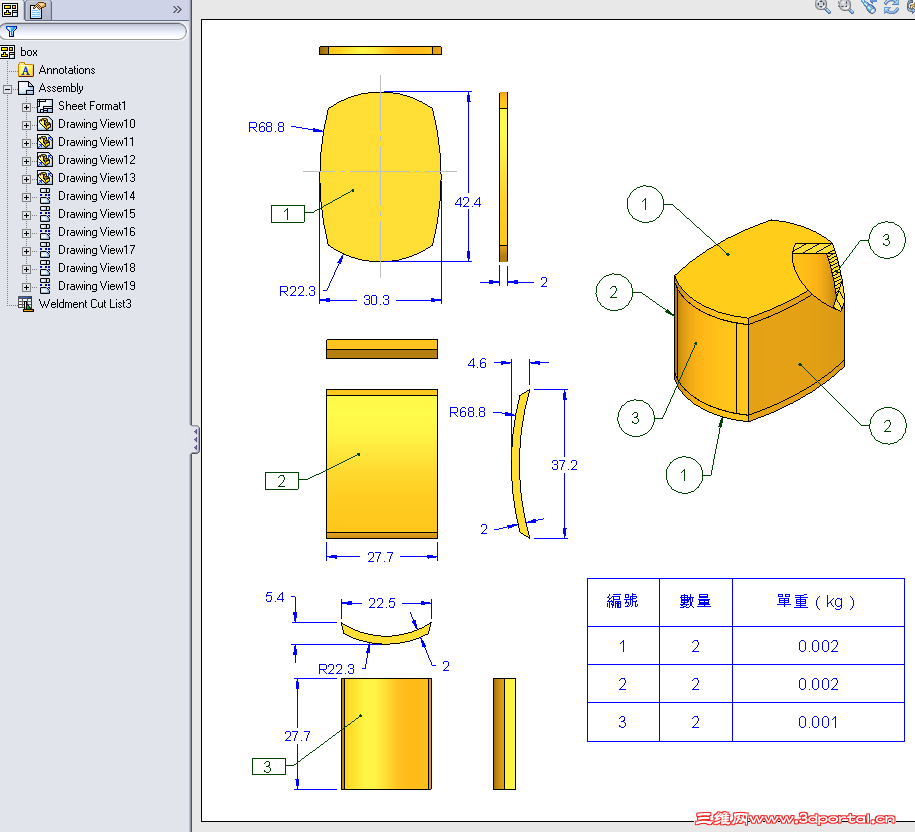

鹿的拙作

ffda · 发表于 2011-3-18 15:13:55

本帖最后由 ffda 于 2011-3-18 15:22 编辑

分割并保存实体
使用分割特征可从现有零件生成多个零件。您可以生成单独的零件文件,并从新零件形成装配体。您可将单个零件文档分割成多实体零件文档。分割零件: 单击特征工具栏上的分割 ,或者单击插入、特征、分割。在 PropertyManager 中设定选项: 要使用剪裁工具分割零件,请选择剪裁曲面 ,然后单击切除零件。分割线就会出现在零件上,显示分割生成的不同实体。标注框在图形区域出现,一次最多可为 10 个实体显示。单击下 10 个或上 10 个为零件在所有标注框中滚动...

xdx4546 · 发表于 2011-3-18 15:16:05

可以用切除命令，把现在的零件切成你想要的其中一个零件，然后另存为一个零件
存完了删除切除命令，再用切除命令切成另一个零件就可以了

大鹿 · 发表于 2011-3-18 19:10:13

看到樓主說在線等，
連忙掉下手頭工作不顧，
希望可以解決樓主燃眉之急，
豈料樓主瞬間騎鶴遠去無影無蹤，
掉下一群有心幫助他的笨蛋們於不理。

林影 · 发表于 2011-3-18 20:59:10

谢谢几位大侠的帮助，觉得大鹿的方法不错，怎么弄的，但一点需要说明的是这个木箱是边上打45度斜边拼合的，并不是如你们图上所示拼合的，如果是打45度斜边如何弄呢

大鹿 · 发表于 2011-3-18 21:41:21

谢谢几位大侠的帮助，觉得大鹿的方法不错，怎么弄的，但一点需要说明的是这个木箱是边上打45度斜边拼合的，并不是如你们图上所示拼合的，如果是打45度斜边如何弄呢
* z5 ^9 {9 M3 }) L" i5 \' `! x林影发表于 2011-3-18 20:59 http://www.3dportal.cn/discuz/images/common/back.gif

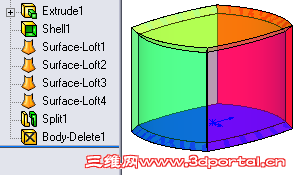

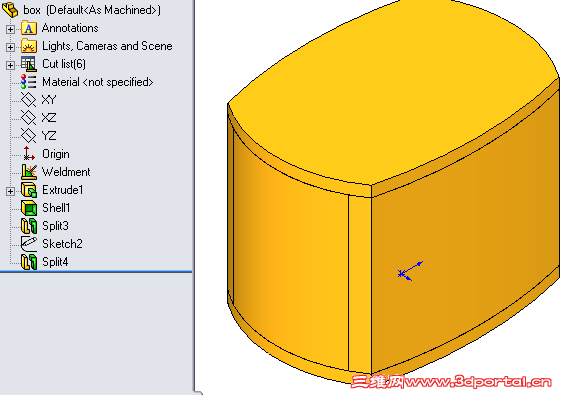

早講嘛！
還有啊，斜接處不一定是45º滴。

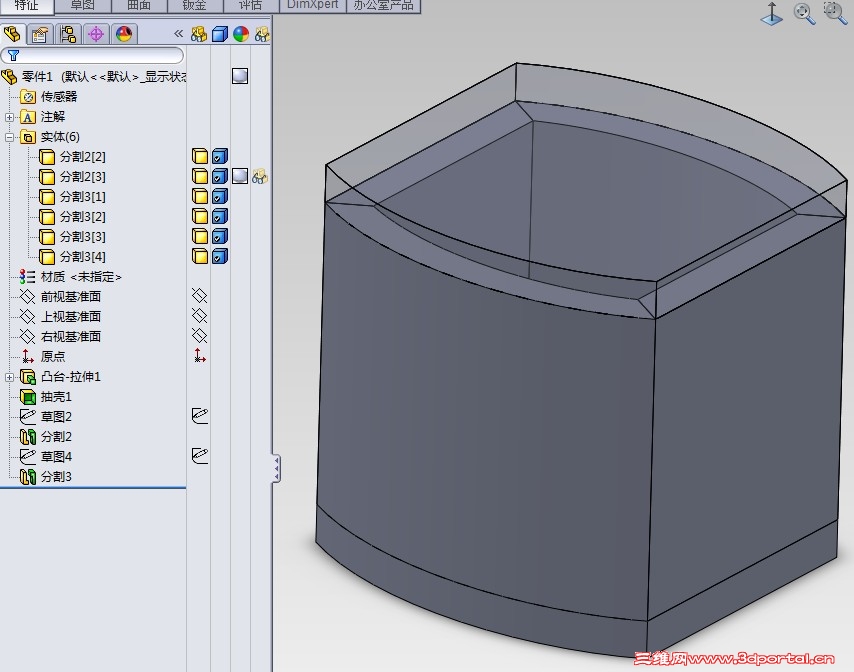

ffda · 发表于 2011-3-18 21:50:55

45度？

零件1.rar (89.35 KB, 下载次数: 39)

林影 · 发表于 2011-3-18 22:07:08

45度？, [7 m) v' j- y8 E5 u, Y$ K/ c1 r
1861098
5 w+ G% [1 J! G$ U; {* o: z8 w& q L1861099
" Z5 [0 {. h7 U; u* gffda 发表于 2011-3-18 21:50 http://www.3dportal.cn/discuz/images/common/back.gif

但6件板都是用斜边连接的呀

ffda · 发表于 2011-3-19 09:54:46

但6件板都是用斜边连接的呀8 O* I/ D' i9 `7 M+ A+ A& S
林影发表于 2011-3-18 22:07 http://www.3dportal.cn/discuz/images/common/back.gif

大鹿在11楼的做法是对的！

xisiniao · 发表于 2011-3-19 20:13:18

11楼的是2011版的？打不开啊。。
