[已解决] 请教各位师傅，怎样一次扫描生成此图？

[复制链接]
gkatydid
发表于 2011-3-16 22:34:03 | 显示全部楼层 |阅读模式 来自： 中国广东中山

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
本帖最后由 gkatydid 于 2011-3-17 22:03 编辑
$ d2 y5 h$ x4 i4 I  V( u6 |" x6 d
% L& a; I; J4 e3 Q& Y$ K8 z" e对投影还不是很熟。- Y; _( M7 }( f, E

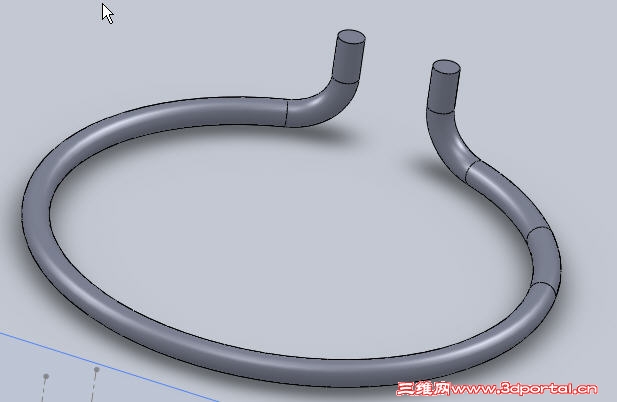

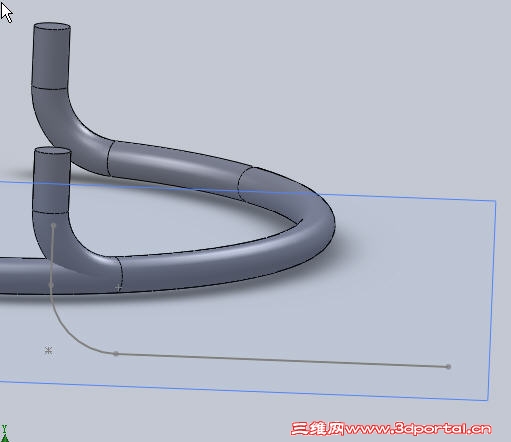

1.图（管）很简单，偶用了N次特征才搞定，惭愧啊。来论坛取经来了，请教各位还有更好的方法生成此图吗？                                                                                                                 2.图（两边投影），怎样避免两边投影。当和圆同一平面的直线等于或超过圆半径时，就会两边投影。还不是很懂 管.JPG 。! O  d! V- A+ |8 {0 D, X/ g8 }8 I; S& q0 ^* v
& n% O1 N: I4 s1 W% s
使用SW2010版打开，源文件在附件里。

管.rar

172.87 KB, 下载次数: 34
回复

举报

djiazi
发表于 2011-3-18 13:34:35 | 显示全部楼层 来自： 中国山东淄博
3D草图可以*******************
回复 支持 反对

举报

userpx
发表于 2011-3-18 14:28:38 | 显示全部楼层 来自： 中国香港
我也是刚学SOLID，是这样么？感觉线框没有CATIA那么容易调整
回复 支持 反对

举报

chif0360
发表于 2011-3-18 14:29:46 | 显示全部楼层 来自： 中国浙江湖州

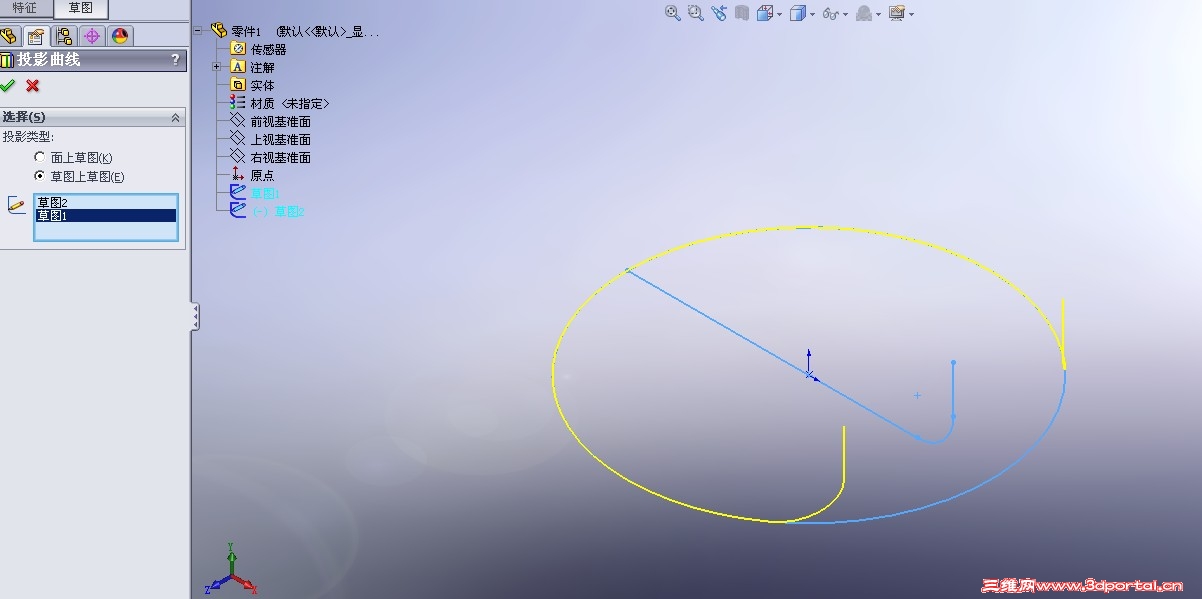

直接一次投影产生扫描路径

评分

参与人数 1三维币 +2 收起 理由
chenjun520601 + 2 技术讨论

查看全部评分

回复 支持 反对

举报

userpx
发表于 2011-3-18 15:04:23 | 显示全部楼层 来自： 中国香港

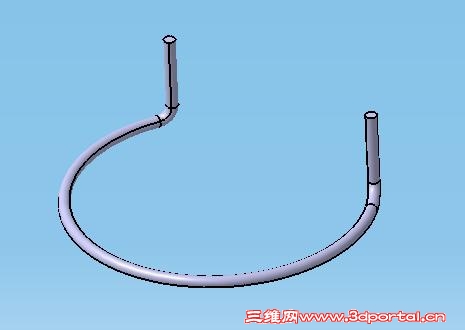

学习了，看看如何
回复 支持 反对

举报

白辞
发表于 2011-3-18 16:42:34 | 显示全部楼层 来自： 中国北京

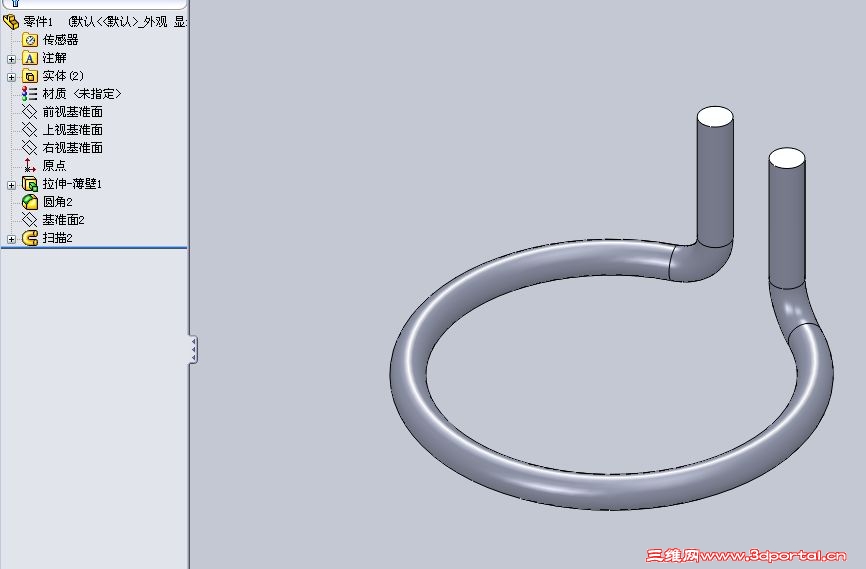

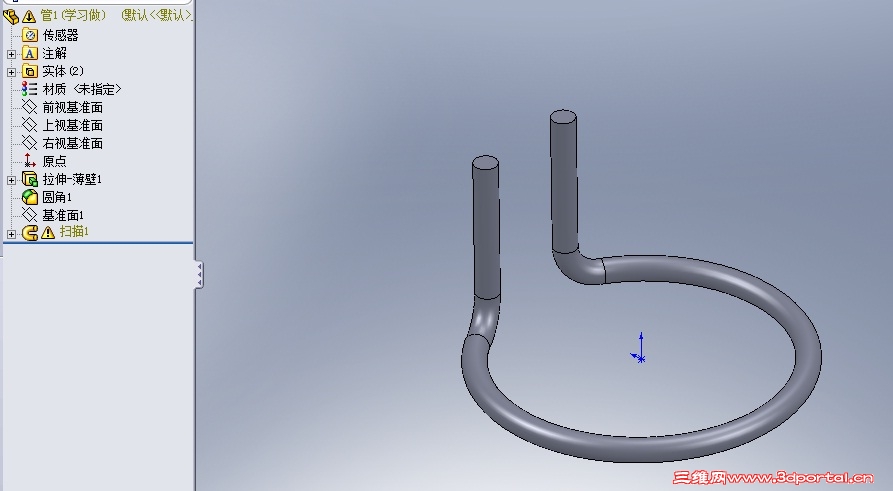

不是很复杂啊！难道我理解的不深？ 截图00.jpg 管1.rar (168.57 KB, 下载次数: 41)

评分

参与人数 1三维币 +3 收起 理由
chenjun520601 + 3 应助

查看全部评分

回复 支持 反对

举报

wanghuiyan
发表于 2011-3-18 17:29:04 | 显示全部楼层 来自： 中国北京

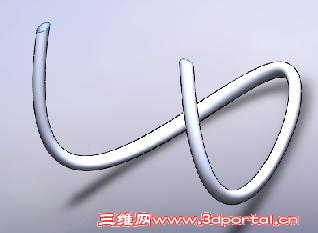

我也做了一种1 M5 v; P3 i* N" F' _3 O9 W
但与2次投影差不多

评分

参与人数 1三维币 +2 收起 理由
chenjun520601 + 2 应助

查看全部评分

回复 支持 反对

举报

wanghuiyan
发表于 2011-3-18 17:33:36 | 显示全部楼层 来自： 中国北京
7楼方法挺巧妙
回复 支持 反对

举报

gkatydid
 楼主| 发表于 2011-3-18 21:21:29 | 显示全部楼层 来自： 中国广东中山
3# djiazi 4 C( [& U6 E. ?" O2 t+ P

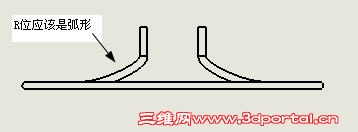

, ]3 w* n; R2 R2 P& D# R* O我用3D草图，起脚那个R位，总是搞不出来。（R位必须在圆弧上）1 a* h+ ^6 y: B3 ]+ ^

9 c, C# L+ a1 O9 d3 O8 d3D草图烦请高手赐教。
回复 支持 反对

举报

gkatydid
 楼主| 发表于 2011-3-18 21:27:47 | 显示全部楼层 来自： 中国广东中山
5# chif0360 % @- P4 Y& H1 ]- l  P% e
你的方法我试过，不可行。R位严重变形了。
9 v/ b7 C# `9 X- C: T- n% u; O: E5 L

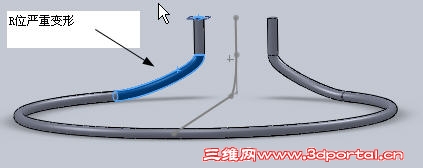

8 f3 f+ G- ~" [" Y- r3 @" |如图：
回复 支持 反对

举报

wujing001
发表于 2011-3-18 21:27:55 | 显示全部楼层 来自： 中国浙江宁波
3D草图中没有办法圆角啊
回复 支持 反对

举报

xisiniao
发表于 2011-3-18 21:30:01 | 显示全部楼层 来自： 中国四川成都
学做一个出来看看，怎么有点问题？

评分

参与人数 1三维币 +2 收起 理由
chenjun520601 + 2 技术讨论

查看全部评分

回复 支持 反对

举报

gkatydid
 楼主| 发表于 2011-3-18 21:32:46 | 显示全部楼层 来自： 中国广东中山
学习了，看看如何
) w; z; Q% q# j; d, i( G6 ruserpx 发表于 2011-3-18 15:04 http://www.3dportal.cn/discuz/images/common/back.gif
如果是按5楼方法生成的话。因该没有意义。3 b! e3 A8 g4 t4 H! z5 p
; S' r8 v# L; E4 ^

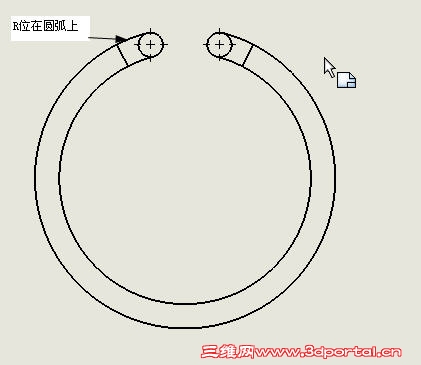

这个管你可以理解为家里豆浆机烧豆浆的发热管，或者一根钢筋折弯而来。所以此R位应在圆弧上。
回复 支持 反对

举报

gkatydid
 楼主| 发表于 2011-3-18 21:36:28 | 显示全部楼层 来自： 中国广东中山
不是很复杂啊！难道我理解的不深？186104818610490 U5 b: o9 E7 E
白辞 发表于 2011-3-18 16:42 http://www.3dportal.cn/discuz/images/common/back.gif
1 @6 v$ c& x! U" o" {

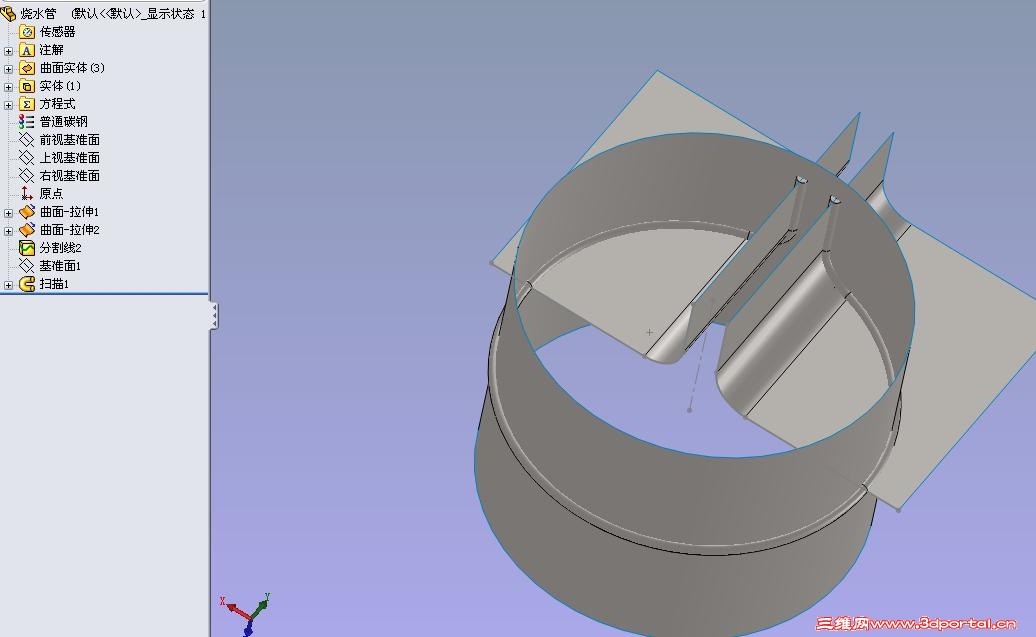

方法很另类，学习了。
; k! H; R2 ]! B; d0 D' i1 I利用平面生成R位，得到3D曲线。确实学习了。
回复 支持 反对

举报

gkatydid
 楼主| 发表于 2011-3-18 21:37:49 | 显示全部楼层 来自： 中国广东中山
12# wujing001 谢谢指教。圆角好像可以，但图中的3D圆角好像不可以。
回复 支持 反对

举报

lucklyday
发表于 2011-3-18 23:08:01 | 显示全部楼层 来自： 中国江苏常州

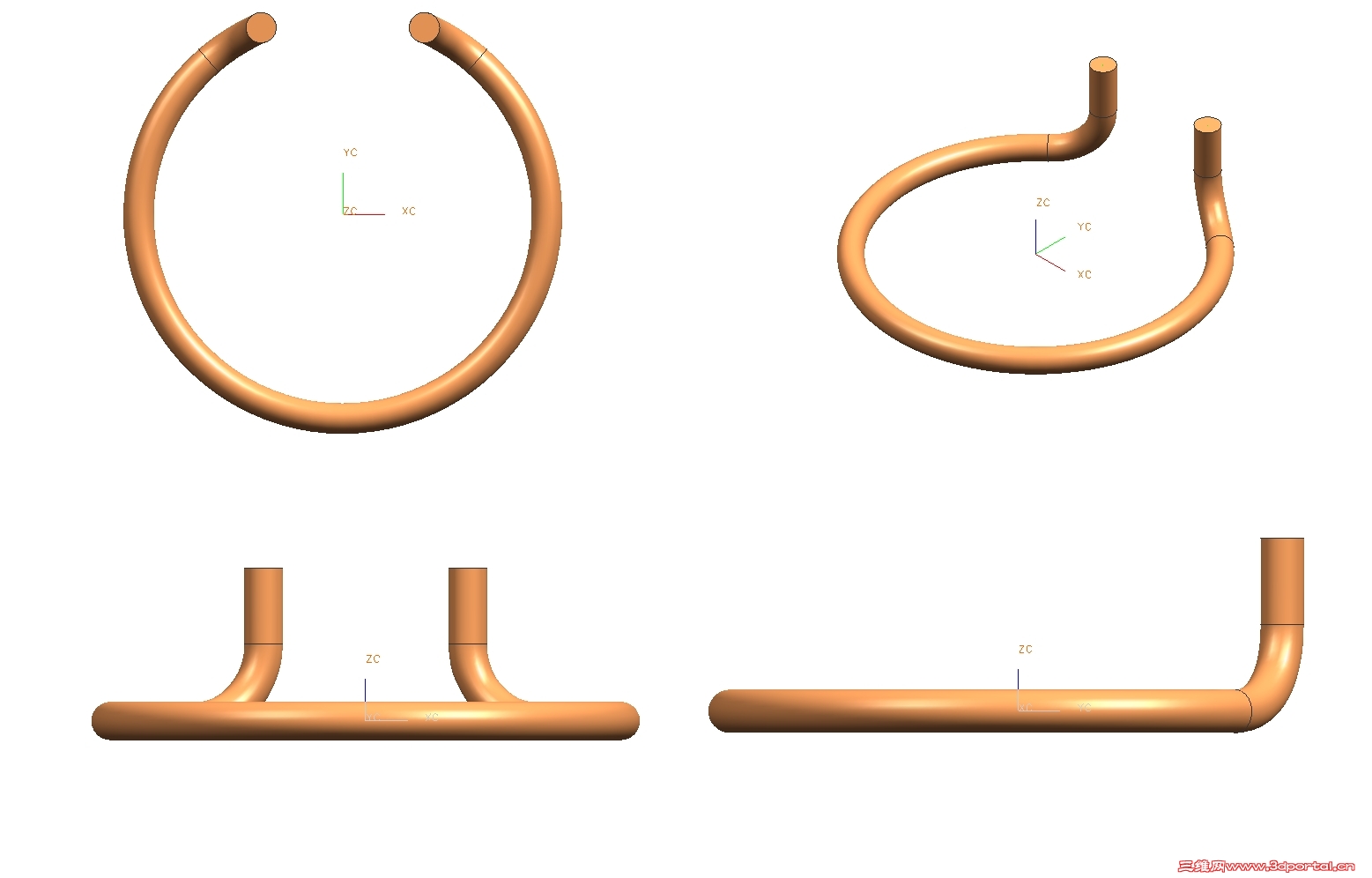

& a7 h! a4 Y0 F( W# A做了玩下啊。呵呵
回复 支持 反对

举报

LYNUFO
发表于 2011-3-19 08:51:14 | 显示全部楼层 来自： 中国辽宁朝阳

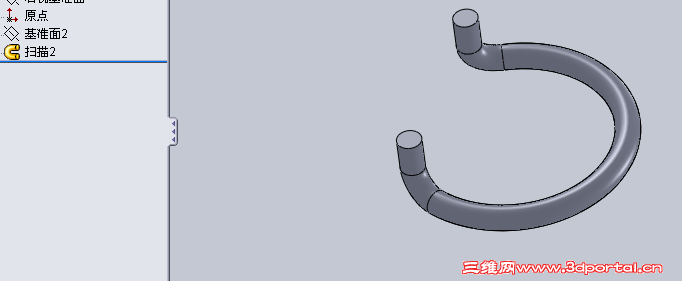

新手学习一下

评分

参与人数 1三维币 +1 收起 理由
chenjun520601 + 1 技术讨论

查看全部评分

回复 支持 反对
