图示钣金成形工具

sgw310 · 发表于 2011-3-9 18:24:41

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

各位好!

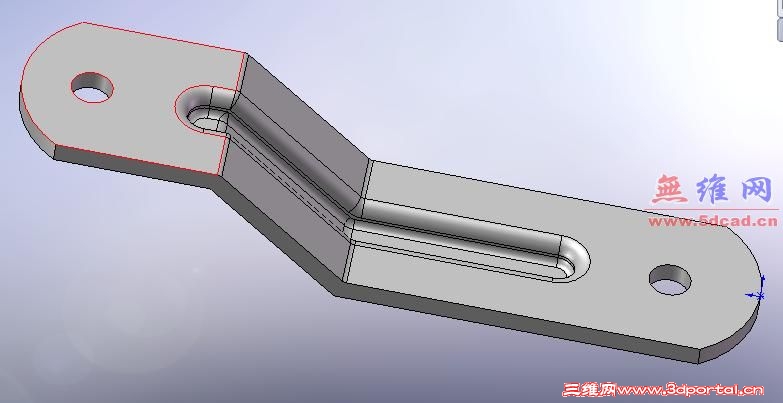

如图钣金件的筋怎么用成形工具做出来?请高手做个成形工具的教程,谢谢!

shui321yang · 发表于 2011-3-9 18:46:15

这有成型工具的制作，参考下！
http://www.3dportal.cn/discuz/vi ... p;page=1#pid5575429

lizuoshan · 发表于 2011-3-13 14:22:00

你这个最好是做个实体来压凹，钣金成型工具恐怕不能支持多个面。个人意见！

jone_zhao · 发表于 2012-2-15 09:39:43

你这个从工艺上讲，能加工出来吗？怎么加工啊！

任生 · 发表于 2012-2-15 10:20:22

本帖最后由任生于 2012-2-15 13:10 编辑

你这个从工艺上讲，能加工出来吗？怎么加工啊！% m5 A& W. d' [+ l. O# q8 [3 T4 c
jone_zhao 发表于 2012-2-15 09:39 http://www.3dportal.cn/discuz/images/common/back.gif

我说的不一定对啊！供参考

1.压出中间的加强筋 ,平板落料（带出两边的孔）
2.折两道弯
3.完活

这个钣金件用CATIA很容易做出来的

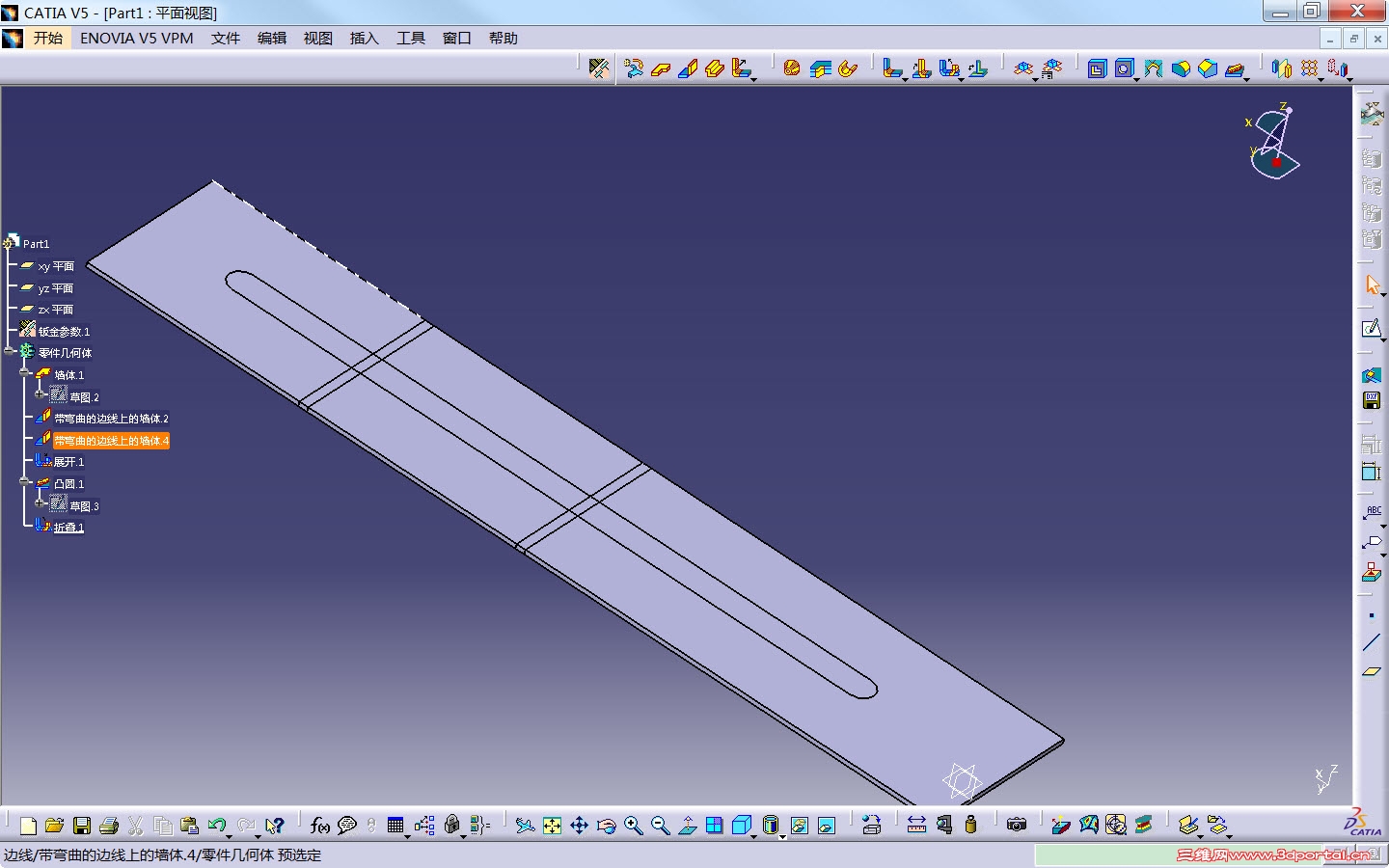

在CATIA里先做出折弯后的外形，之后展开两道折弯后做加强筋，再重新折叠就可以做出来了。（供参考）

任生 · 发表于 2012-2-15 11:32:35

本帖最后由任生于 2012-2-15 11:34 编辑

这个东西在SW里用钣金功能实现是有点难度，楼主可以用实体做出来后，用SW下的钣金展开外挂插件把你用实体画的这个零件进行展开（方法供参考）

如果楼主工作中这种冲压类型的钣金零件多，可以考虑用用CATIA或者UG来做

**************************************

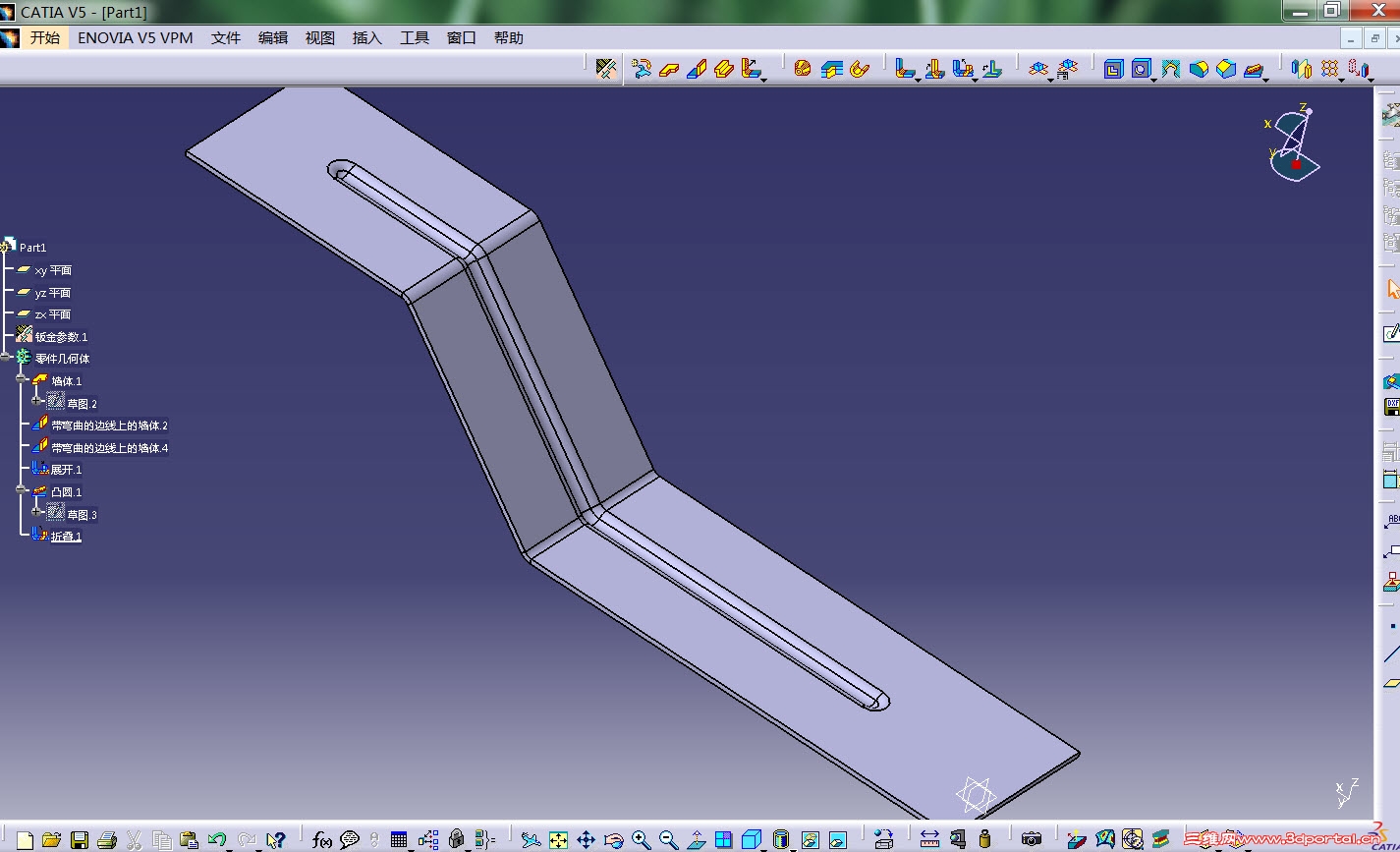

附下图，在CATIA里轻松做出并展开
