求帮忙做一个图，对高手来说很简单的

missyy · 发表于 2011-3-6 15:37:59

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

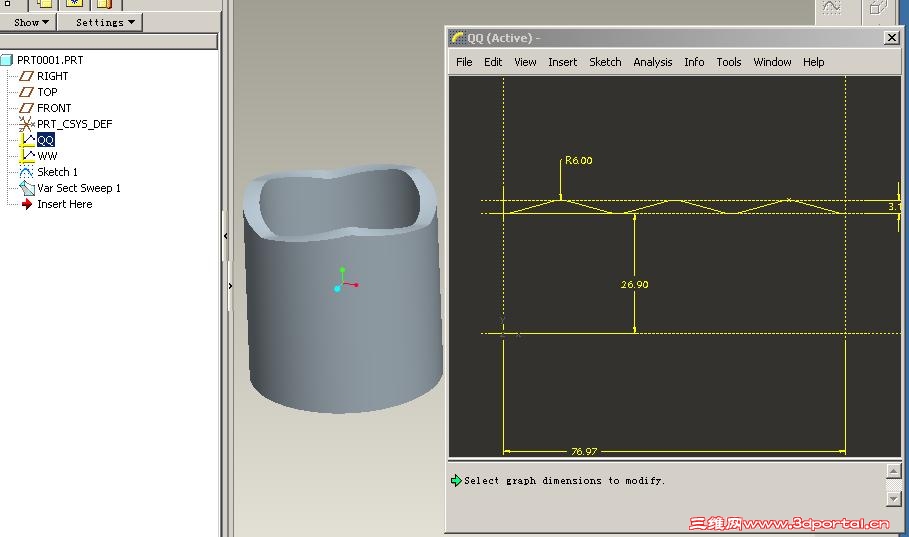

如下图：（不是正弦曲线，好像是要用包络，可我包络出曲线后不知道怎么整成实体了）

missyy · 发表于 2011-3-6 16:09:45

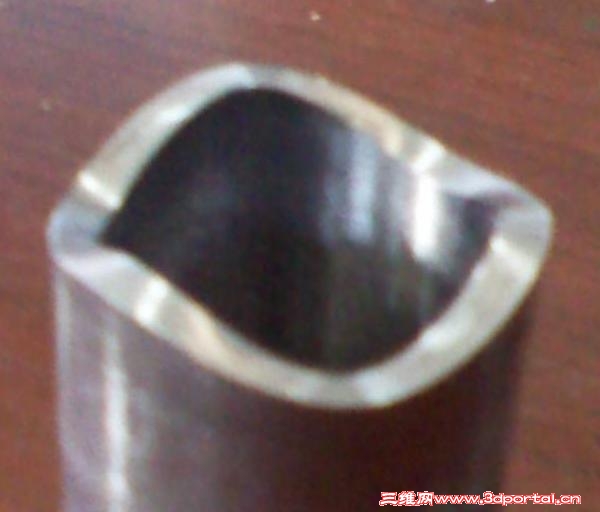

这个是实物

tangcarlos3d · 发表于 2011-3-6 23:06:02

本帖最后由 tangcarlos3d 于 2011-3-6 23:08 编辑

方法是用变截面扫描cut,要用到graft去定义端面凸轮的曲线，即你画的曲线，要用到参数trjgraft( )。1999年时学习过（当时19版PTC公司的学习手册里有），不过现在具体的画法记不准了。注意画graft的曲线时由于Y座标的尺寸较小不好画，可先放大100倍画图形，后再在参数的表达式里除以100即可。

nidezuiai · 发表于 2011-3-7 10:12:30

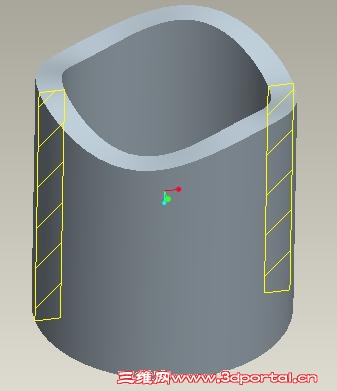

用余弦控制的，所以不确定是否符合图纸！

白辞 · 发表于 2011-3-7 11:07:22

关键是楼主说一说这个曲面是干吗用的，曲面有什么要求，如果是凸轮那就是余弦曲线！

missyy · 发表于 2011-3-7 12:35:23

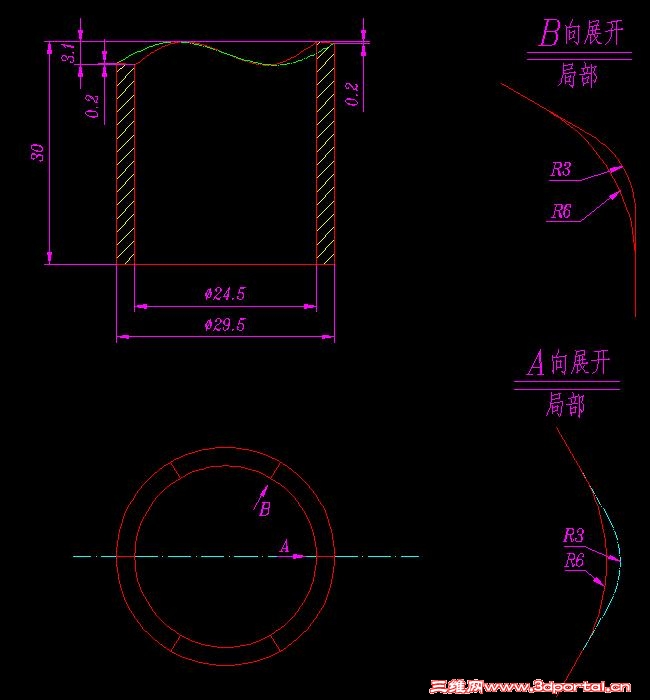

不是正余弦函数，4楼的图我也会画（可这不是设计图纸的意图），这是一个模具的一部分，

白辞 · 发表于 2011-3-7 13:59:18

你即使画出来了，可是如何加工啊？轨迹是什么线条？

nidezuiai · 发表于 2011-3-7 14:01:05

本帖最后由 nidezuiai 于 2011-3-7 14:31 编辑

用2个图表分别控制内外圈的高度。

missyy · 发表于 2011-3-7 21:15:38

8楼的图符合要求，谢谢高手指点
