求该图三维实体画法视屏（奖励50三维币）

siemens70 · 发表于 2011-3-5 07:26:50

您需要登录才可以下载或查看，没有帐号？注册

x

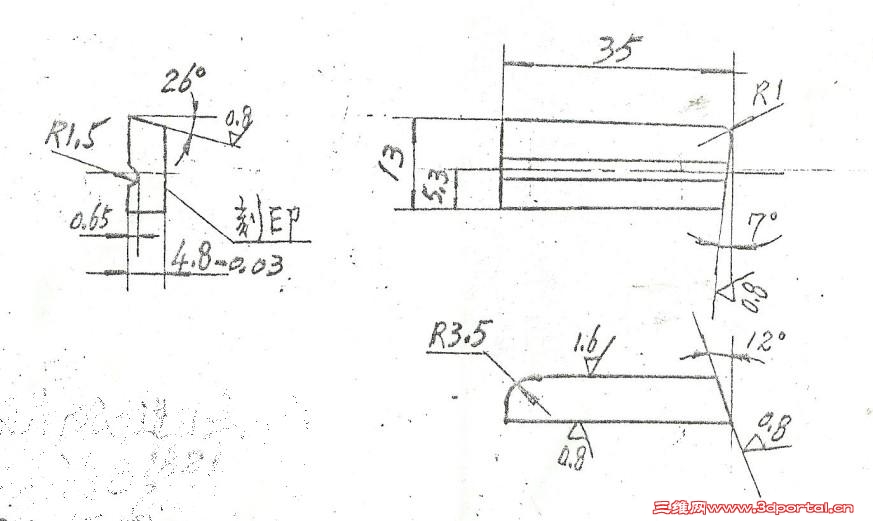

如下图求画其三维实体画法视频？

WHC44 · 发表于 2011-3-5 09:03:06

作图并不复杂，主要还是读图能力，视频不做了，介绍一下方法：首先做左视图和右视图的拉伸并求交；然后用俯视图的斜线尺寸沿棱线拉伸求差。注意整个过程先不考虑圆角，最后处理。

xulihang · 发表于 2011-3-5 09:11:15

本帖最后由 xulihang 于 2011-3-5 18:33 编辑

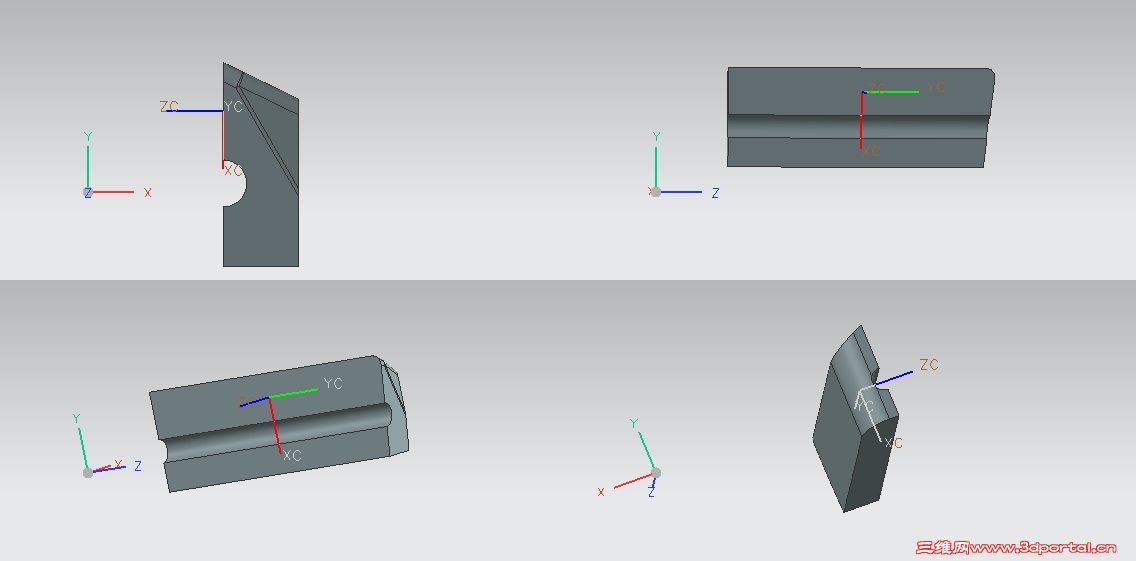

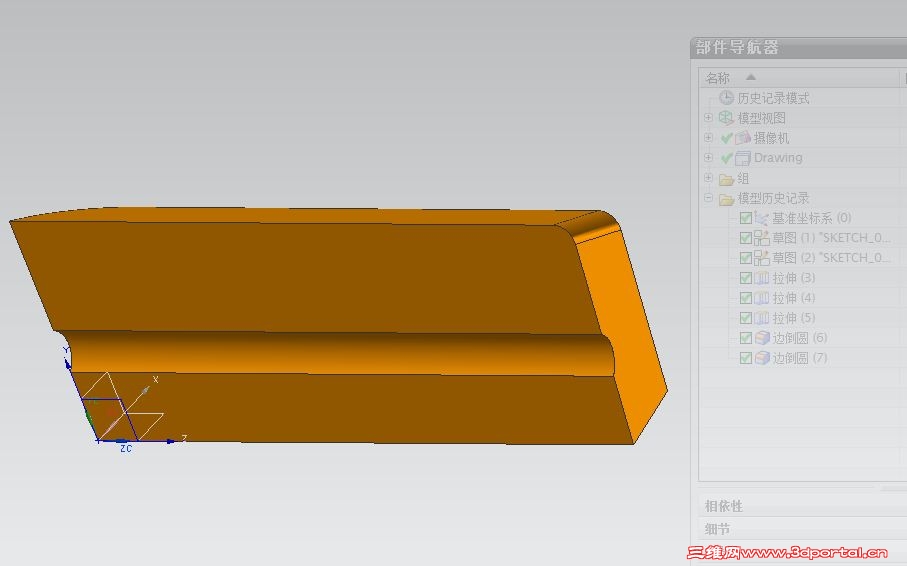

画了下，三视图是基本符合了，不知道是不是楼主要求的结果。。。

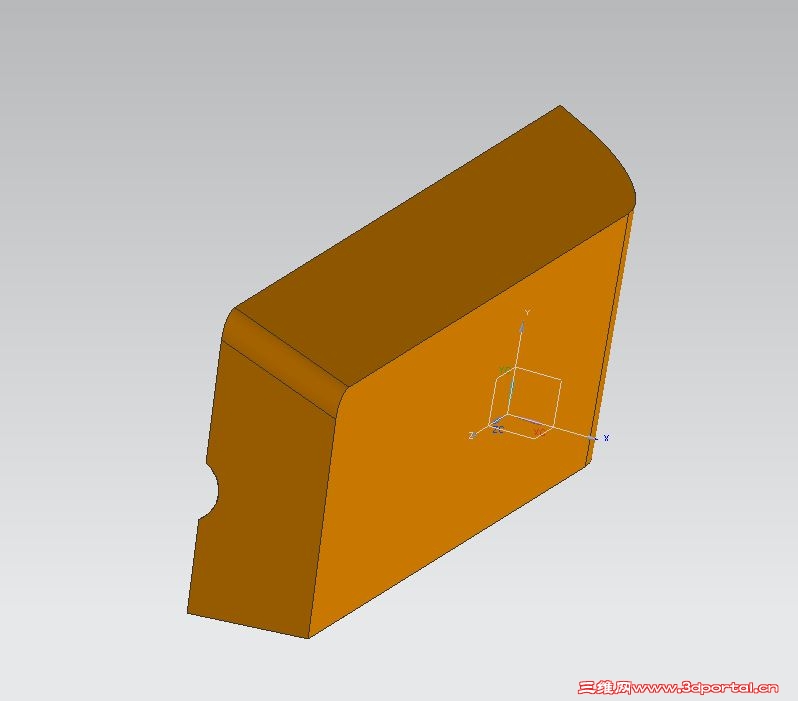

应楼主的要求把做线的也做上了，这次是按2楼做的，俯视图的12度好像保证不了。

xulihang · 发表于 2011-3-5 09:29:43

郁闷，看来是我图纸没看懂。。。。。。

xulihang · 发表于 2011-3-5 19:03:54

本帖最后由 xulihang 于 2011-3-5 19:08 编辑

编辑加附件还加不上。。。。。

siemens70 · 发表于 2011-3-5 20:45:36

麻烦版主，给于5楼50三维币奖励。

siemens70 · 发表于 2011-3-5 20:45:39

麻烦版主，给于5楼50三维币奖励。

hxhtz · 发表于 2011-3-11 13:16:40

提示: 作者被禁止或删除内容自动屏蔽

mayipw · 发表于 2011-4-25 22:24:09

好像是个刀片的模型!
