液压系统图里大量的重复元件怎么表示啊？

leah84 · 发表于 2011-2-21 20:15:37

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 leah84 于 2011-2-21 20:17 编辑

例如十几台泵，一摸一样的泵，型号都一样，都是供油泵，我现在画总系统图，但是不可能都画在系统图里啊，太多了。这种情况下，该如何在液压图里表示呢？哪位有经验的朋友指点一下啊，非常感谢

tinlot · 发表于 2011-2-21 20:31:05

我的做法是：第一台泵画出详细的原理图。余下的用双点划线画一个方框表示，方框标上各个接口字母就可以表达清楚泵的原理和数量了。

leah84 · 发表于 2011-2-21 20:58:01

2# tinlot
谢谢：）。我以前还想着能不能用省略号代替呢，你那里有现成的图片可以看看吗？

46792974 · 发表于 2011-2-23 13:58:50

3# leah84
是这么个意思吗？

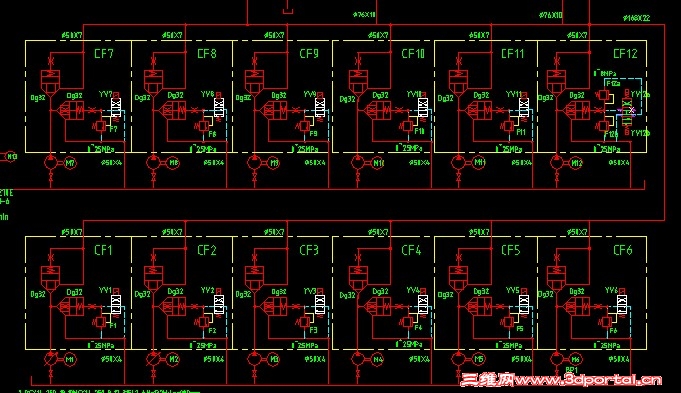

AutoCAD - ..._2011.02.23.13.57.55.jpg

kevin6666 · 发表于 2011-2-23 14:10:27

我画原理图就用省略号

leah84 · 发表于 2011-2-24 19:43:19

4# 46792974 非常感谢

leah84 · 发表于 2011-2-24 19:49:57

5# kevin6666 呵呵，好多人都说我应该画全，但是版面确实有限啊。我觉得我这个液压图毕竟只是个原理示意图，可以不必像实际的生产图纸那样要求严格了，我就用虚线框省略了，当然我会做相应的说明
