请教这个零件的绘图步骤怎么能还原出来？

henanxinxiang26 · 发表于 2011-2-21 10:10:20

您需要登录才可以下载或查看，没有帐号？注册

x

别人拷贝个下面这个零件给我

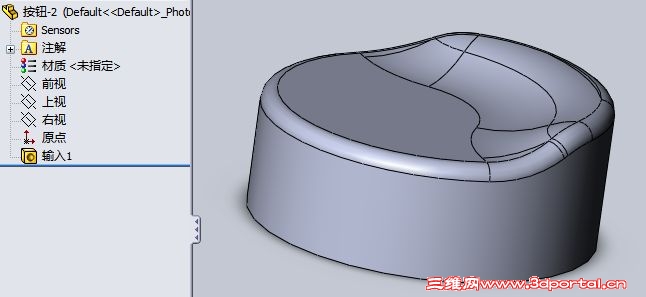

我打开就像下图看不见绘图步骤

我现在想修改尺寸不知道怎么改啊？

KT-KID · 发表于 2011-2-21 10:16:21

你可以尝试用feature works识别一下，不过应该是恢复不了最初的特征。

秋韵舞-江枫 · 发表于 2011-2-21 10:20:08

这应该是别的三D软件画出来或是SW画好后转成别的格式再用SW打开的一个曲面，试着用FeatureWorks打开看看。

henanxinxiang26 · 发表于 2011-2-21 10:25:03

用FeatureWorks打开后只能识别出一个拉伸命令上面的圆弧怎么弄的识别不出来啊

mihuchong · 发表于 2011-2-21 17:22:28

自己画一个吧，毕竟别人也是费了劲的。
虽然不能编辑，但是可以测量尺寸的。

阿帕奇 · 发表于 2011-2-22 08:01:15

这个图形在UG下面应该是可以的，UG的直接建模比FeatureWorks要强大得多

chenjq0103 · 发表于 2011-2-23 09:31:16

本帖最后由 chenjq0103 于 2011-2-23 15:41 编辑

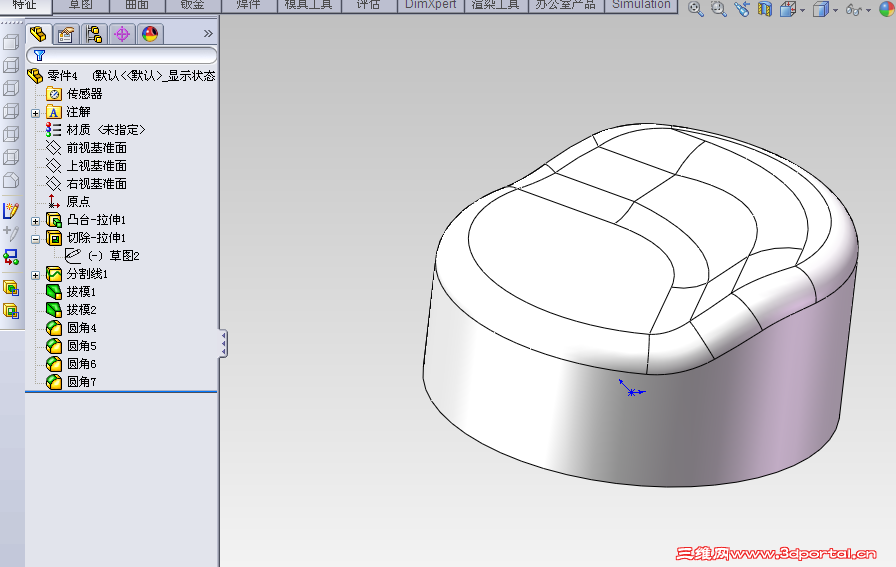

是这意思么 QQ截图未命名.png
