[求助] 二维出图求助（奖励100swb）（急求）

[复制链接]
zmorphis
发表于 2011-2-15 13:39:10 | 显示全部楼层 |阅读模式 来自： 中国湖南株洲

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
各位大侠，帮忙看一下附件的三维图如何出工程图，多谢！; J  B) e" s7 M: ]6 x4 ?' ]
是一个面折弯，但是经过了扭曲变形，不知道如何出工程图，能够帮忙出图的奖励100SWB，多谢！！！  s$ D0 ^# `" `' k+ C
急...
( Y/ d3 v- \9 ]1 s+ P, A, f; t在线等....  _4 m& _8 p+ d! [  r( `% I! i
附件为proe5.0格式文件！

5301095-b20.prt.rar

404.05 KB, 下载次数: 93
回复

举报

nidezuiai
发表于 2011-2-15 14:07:19 | 显示全部楼层 来自： 加拿大
贴个图，5.0的打不开。
回复 支持 反对

举报

zmorphis
 楼主| 发表于 2011-2-15 15:21:40 | 显示全部楼层 来自： 中国湖南株洲
本帖最后由 zmorphis 于 2011-2-15 15:29 编辑
, z+ |& n5 k2 W4 l! d: }/ E& D; W& N2 f$ B2 t

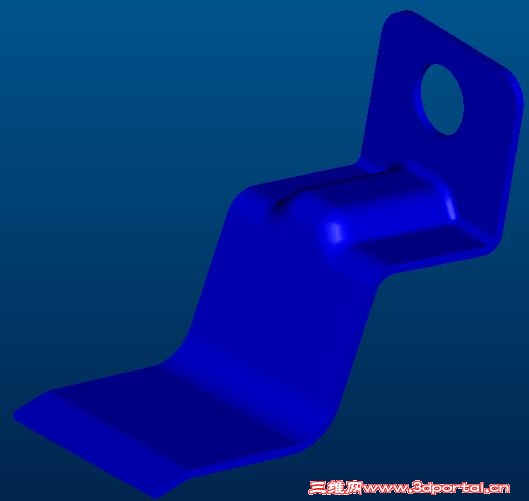

其实看图片以为很简单，但是在进行三维转换为二维的时候，发现根本没有办法定义视图，请各位大侠支支招吧！多谢！
回复 支持 反对

举报

nidezuiai
发表于 2011-2-15 15:42:44 | 显示全部楼层 来自： 加拿大
先在零件图里先建几个平面，然后用这几个平面定义出主视图，左视图等，这样就不用在2维图里做了。
1 F/ {( f  x  R( h" Z1 g要想表达的清楚，可以建几个剖面。
回复 支持 反对

举报

zmorphis
 楼主| 发表于 2011-2-15 15:45:10 | 显示全部楼层 来自： 中国湖南株洲
先在零件图里先建几个平面，然后用这几个平面定义出主视图，左视图等，这样就不用在2维图里做了。1 N$ s0 c$ {8 D' i) k& P3 L
要想表达的清楚，可以建几个剖面。
8 Q: h( D7 ?$ Z! H" p5 e* i; Z( F; enidezuiai 发表于 2011-2-15 15:42 http://www.3dportal.cn/discuz/images/common/back.gif

% I6 J8 H4 L  E# `9 C/ b* P: Z他属于一个扭曲曲面，没有同属于一个平面的。不是你说的那么简单！
回复 支持 反对

举报

nidezuiai
发表于 2011-2-15 16:05:49 | 显示全部楼层 来自： 加拿大
找了个装5.0的电脑看你的图，完全可以建平面。先通过圆孔建中心线，然后通过中心线可以建平面。用曲率分析可以找出哪些个是平面，哪些是曲面。圆孔所在的那个面就是平面。
回复 支持 反对

举报

q542748861
发表于 2011-2-15 22:21:17 | 显示全部楼层 来自： 中国湖南永州
我用4.0的   打不开   你能不能保存成IGS  文件给大家看看
回复 支持 反对

举报

q542748861
发表于 2011-2-15 22:25:25 | 显示全部楼层 来自： 中国湖南永州
真的无法定啊，，‘
; V$ C2 _' b+ z' }* E  w% A. }: ^4 z9 e8 u
( u9 J2 `" L; @& ]4 p/ @' ~$ ~
- g# R: ]5 z7 D# J. i" b
回复 支持 反对

举报

q542748861
发表于 2011-2-16 12:22:02 | 显示全部楼层 来自： 中国湖南永州

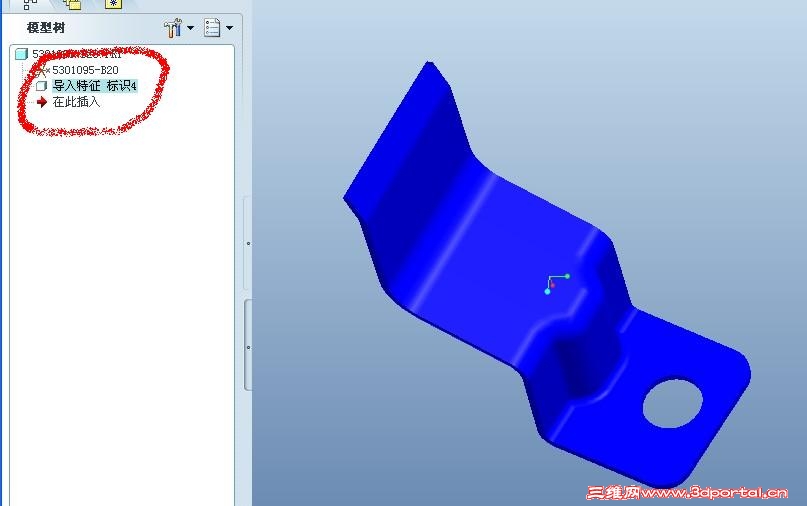

可以添加基准面的！把插入箭头拉到导入特征前面，再按基准面创建！选择基准点3 m9 P) z- I: h5 R8 L* k
或者你先建立一文件再导入igs就可以了！
8 b- e1 N& G: c
; ^0 j" o: |/ ~! {8 ~ 1# zmorphis
回复 支持 反对

举报

大地勇士
发表于 2011-2-16 12:41:45 | 显示全部楼层 来自： 中国广东深圳
9楼正解！一般建基准面都是用这个方法。
回复 支持 反对

举报

zmorphis
 楼主| 发表于 2011-2-16 13:44:28 | 显示全部楼层 来自： 中国湖南株洲
请转化为2维后，标注全部尺寸后发上来。6 x5 l9 R9 t% j% l
不动手，你们是不知道难点在哪里！！
回复 支持 反对

举报

ganyiwei
发表于 2011-2-16 22:59:46 | 显示全部楼层 来自： 中国广东东莞
真应了那句话，重赏之下必有勇夫！
回复 支持 反对

举报

jayballmc
发表于 2011-2-17 10:48:20 | 显示全部楼层 来自： 中国天津
本帖最后由 jayballmc 于 2011-2-17 18:17 编辑 : o1 \" B/ B+ k/ b2 c; I0 W" L4 f

" h- l4 O' Y; a/ T0 {+ g6# nidezuiai. h/ q; j2 f, P3 d5 n( O( @
理解能力有问题
回复 支持 反对

举报

wfnh
发表于 2011-2-17 13:03:53 | 显示全部楼层 来自： 中国广东佛山

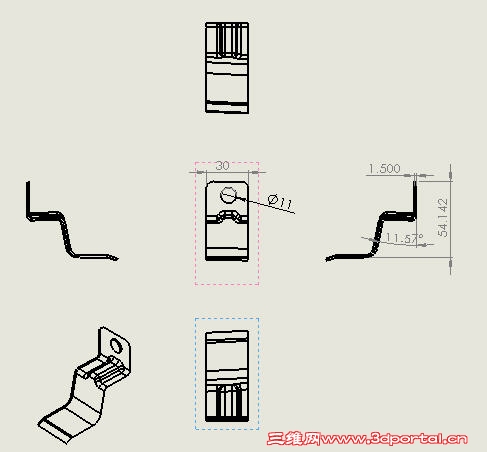

Snap7.jpg 1# zmorphis 是这样吗？是的你们标尺寸吧

INTF_10000.rar

86.72 KB, 下载次数: 5
回复 支持 反对

举报

zmorphis
 楼主| 发表于 2011-2-18 09:38:12 | 显示全部楼层 来自： 中国湖南株洲
14# wfnh
% M+ T+ e' ]/ ]! T! Q% E0 c- W3 y# m7 M! x" q# f& O
多谢，但是按照你的二维图，工艺是无法加工的，漏标了许多尺寸！！
回复 支持 反对

举报

英俊少年
发表于 2011-2-18 09:47:46 | 显示全部楼层 来自： 中国北京

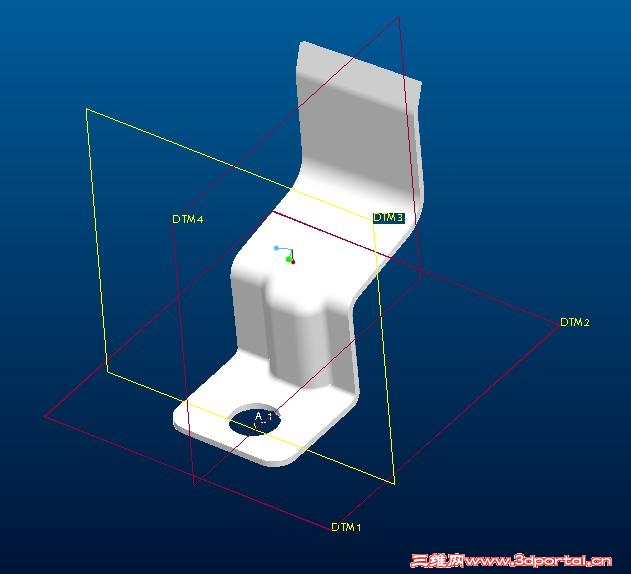

6楼的DTM4基准面从孔中心过，然后剖切标注，楼主想标准清楚的是压凹过渡部分。
回复 支持 反对

举报

geshly
发表于 2011-2-18 09:58:05 | 显示全部楼层 来自： 中国辽宁丹东
这个东东很明显属于钣金件里的折弯件。有一点，如果几道折线是平行的话，会好画些，如果不平行的话，会难画些。其实这类零件很早就有，在没有CAD和实体设计的时代就画过这类图，采用的办法就一个：空间坐标系标注。简单地说，用一个平面及一直边做基准，标出相应定位交点的坐标，因为这些东东都没有脱离欧几里德几何的范畴。几何功底好的，不会觉得怎么难。想想看，三十年前，有没有这类零件？比这难的都有啊！胡说几句，见笑！楼主兄弟，耐心点，找到线、面的交点就好办了。
回复 支持 反对

举报
