求一个由三维图转换成工程图的视屏？（悬赏100三维币

siemens70 · 发表于 2011-2-14 22:57:34

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 asdolmlm 于 2011-2-19 22:21 编辑

由三维图转换成工程图的视屏？（悬赏100三维币

wwuhuangy · 发表于 2011-2-14 23:40:42

由三维图转换成工程图的视屏？还没听说过，在这里张见识了，我用proe，solidworks都是用实体出工程图，三维图转换工程图的我等待看看高手是怎么转换的。

wz_111 · 发表于 2011-2-16 08:13:47

楼主说的是实体出工程图的视频吧？

zhangyajunjx · 发表于 2011-2-16 09:26:16

10三维币太少了
还要安装屏幕录像

siemens70 · 发表于 2011-2-16 16:58:45

楼主说的是实体出工程图的视频吧？$ c# h$ I0 \' ^% u& b! `
wz_111 发表于 2011-2-16 08:13 http://www.3dportal.cn/discuz/images/common/back.gif

是的，

siemens70 · 发表于 2011-2-16 16:59:19

10三维币太少了
& A* F" x, L9 \" Z0 E还要安装屏幕录像8 j+ O* m6 T" _/ v! |: x7 e! R8 c
zhangyajunjx 发表于 2011-2-16 09:26 http://www.3dportal.cn/discuz/images/common/back.gif

要不，我出三十三维币，咋样

5405964 · 发表于 2011-2-16 22:08:20

这个有点笼统，如果只是要表达工程图必备的一些要素，如尺寸、公差、粗糙度、基准、文本等，弄个简单点的图形也可以，但如果比较复杂工作量就会比较大，比如要向视图、剖视等等，楼主还是要求稍具体点，不然随便给个三视图恐怕楼主又该不满意了

chenpengfei8 · 发表于 2011-2-16 22:47:37

希望高手们多多指点，很期待....

siemens70 · 发表于 2011-2-19 19:41:29

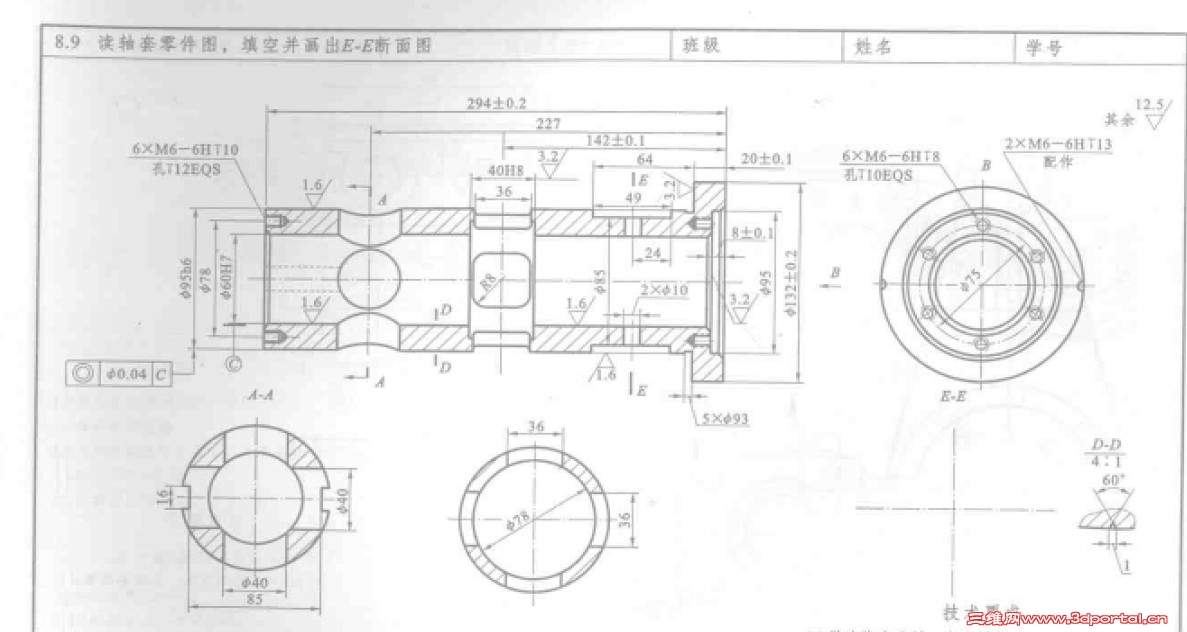

图纸来了，谁能按照此图，画个三维图，在转成工程图的视屏求助，那位先发的朋友，给于100三维币的奖励。谢谢。

l329966569 · 发表于 2011-2-19 20:47:25

这个应该好整吧，谁把建好的三维图发上来，呵呵，，自己画，，太累了。呵呵。

hxhtz · 发表于 2011-2-24 12:10:14

提示: 作者被禁止或删除内容自动屏蔽

jchhe · 发表于 2011-2-25 16:19:57

这个应该不难

manmaxiaowei · 发表于 2011-2-25 21:36:35

这个应该不难

manmaxiaowei · 发表于 2011-2-25 21:37:09

视频太麻烦

xulihang · 发表于 2011-2-26 07:18:48

我试做一下，这几天刚好有空。。。。。

zhangyajunjx · 发表于 2011-2-27 16:51:01

本帖最后由 zhangyajunjx 于 2011-2-27 16:57 编辑

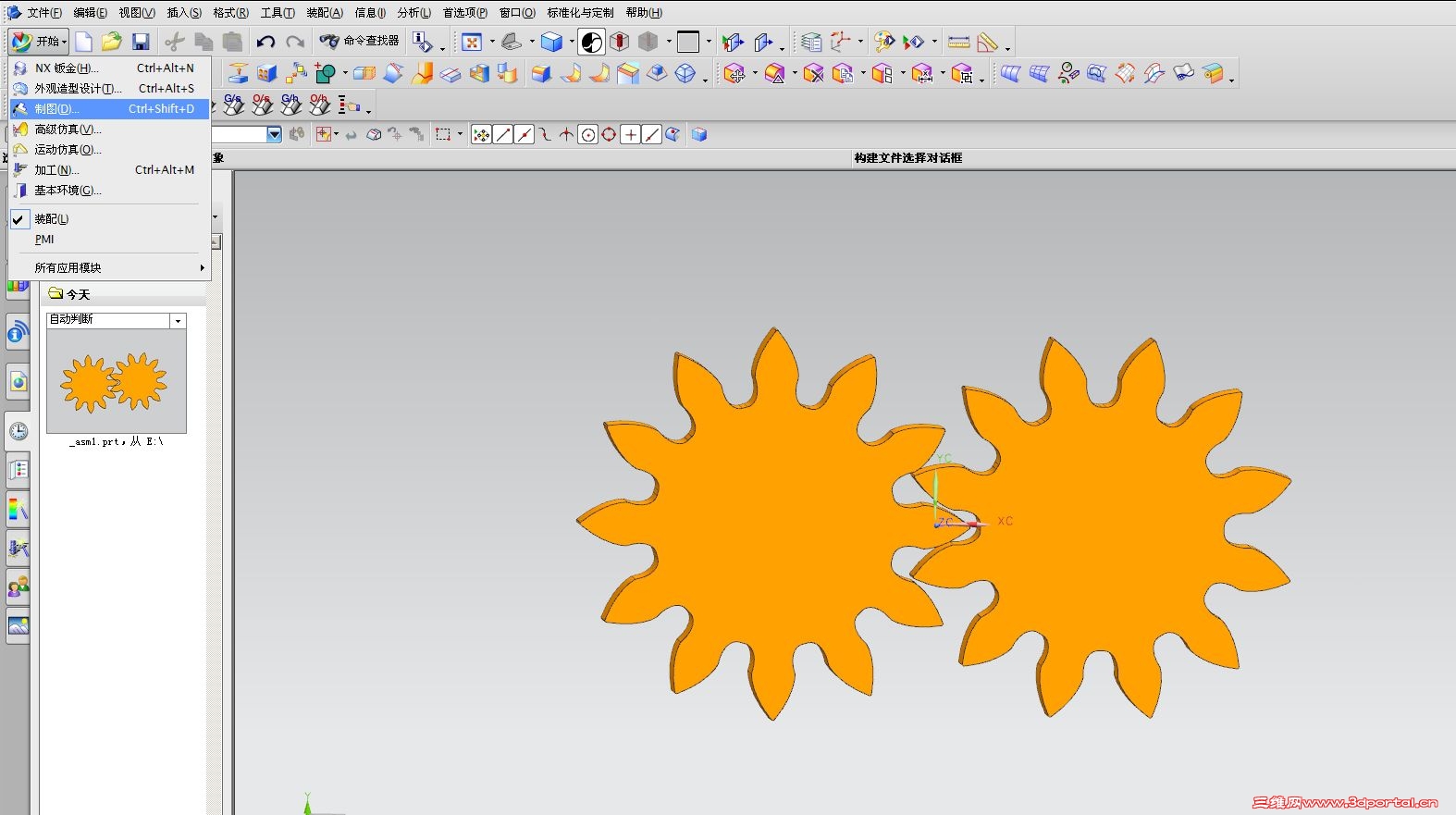

1、三维模型建好后点击制图。（如下）

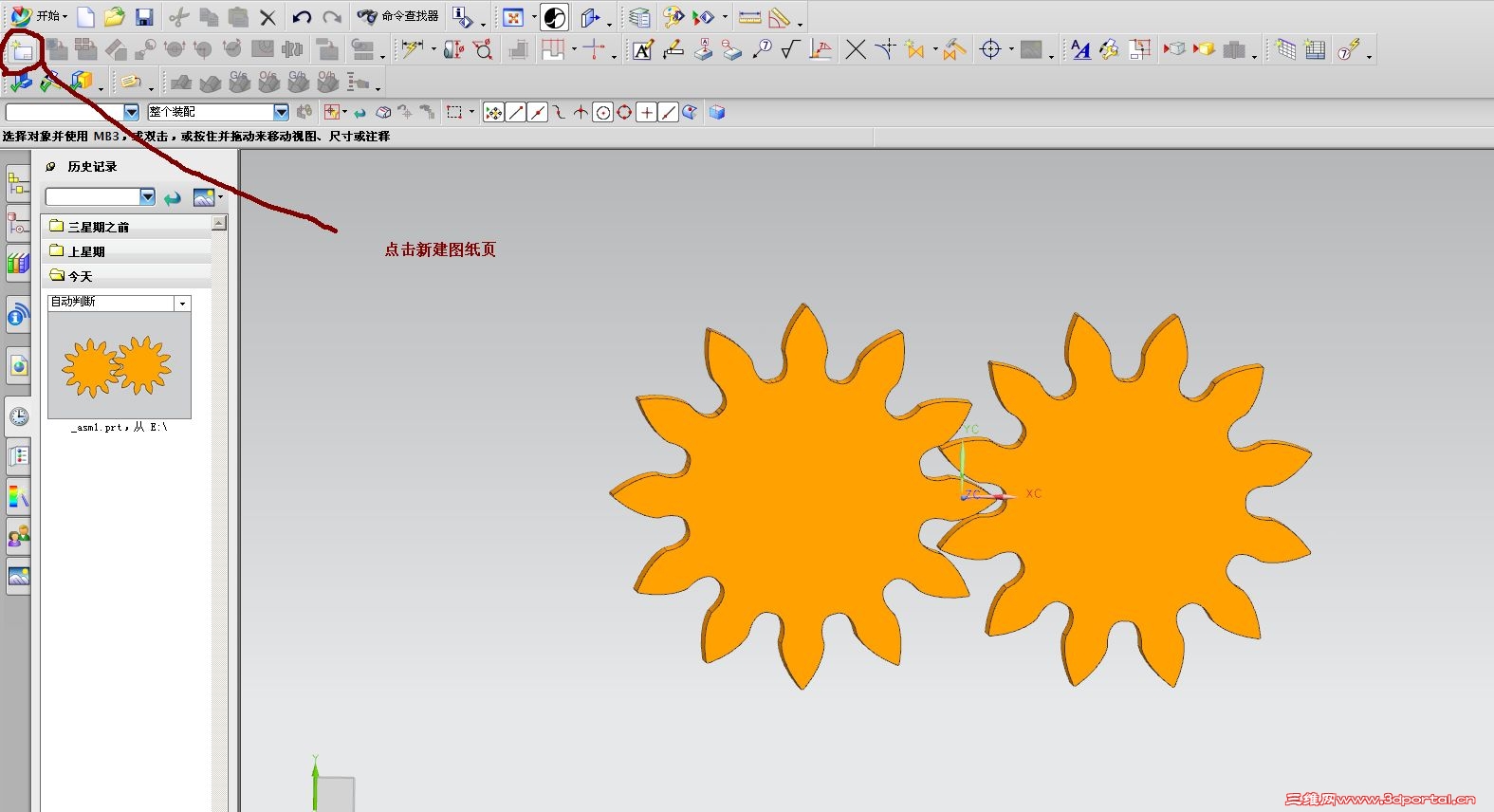

2.新建图纸页。（选择合适的页面）

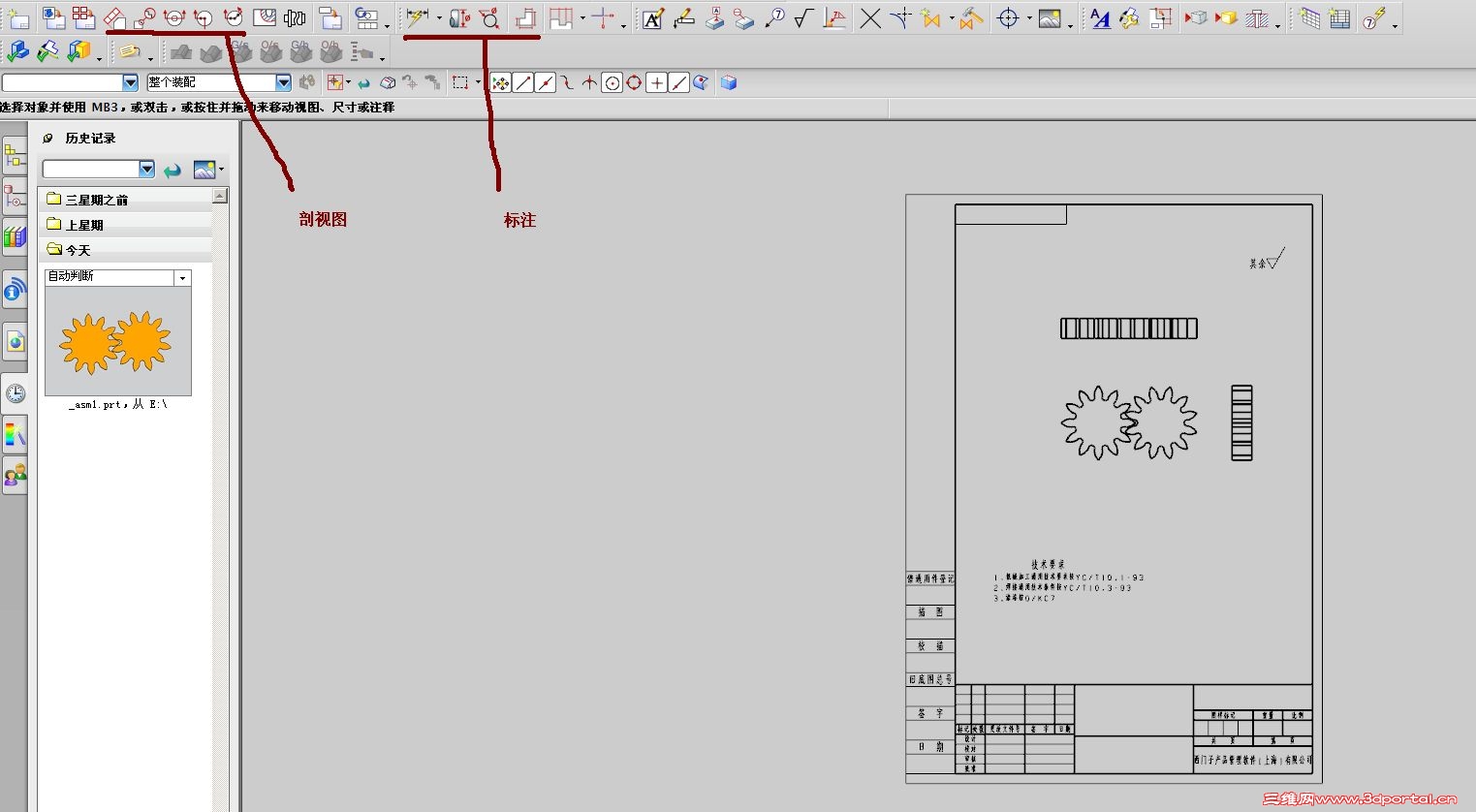

3.剖视、标注、形位公差都有图示，自己熟悉下就行了。

4.也可以导入CAD里面标注。（我们一般都是这样）

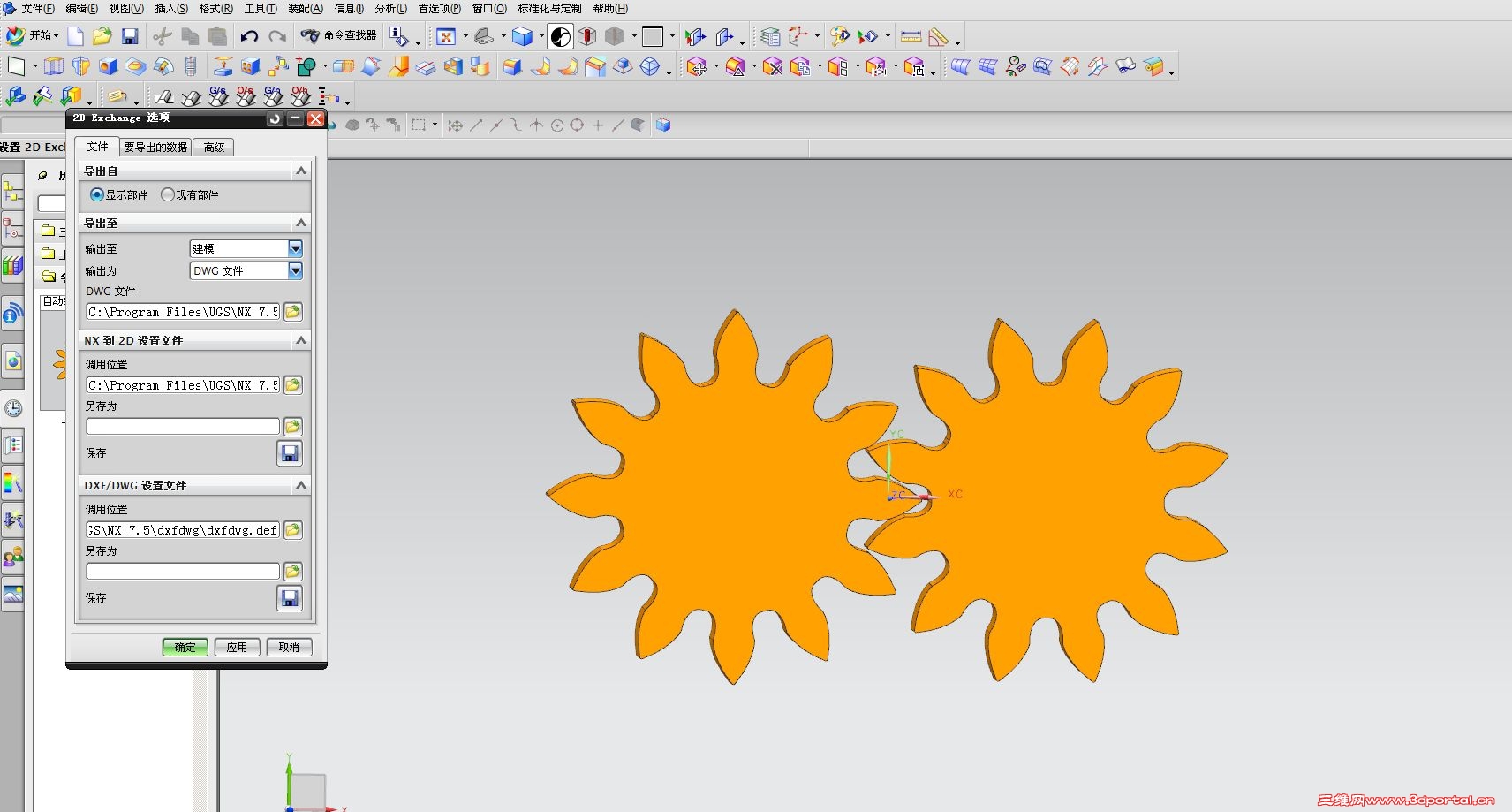

5.设置如下。

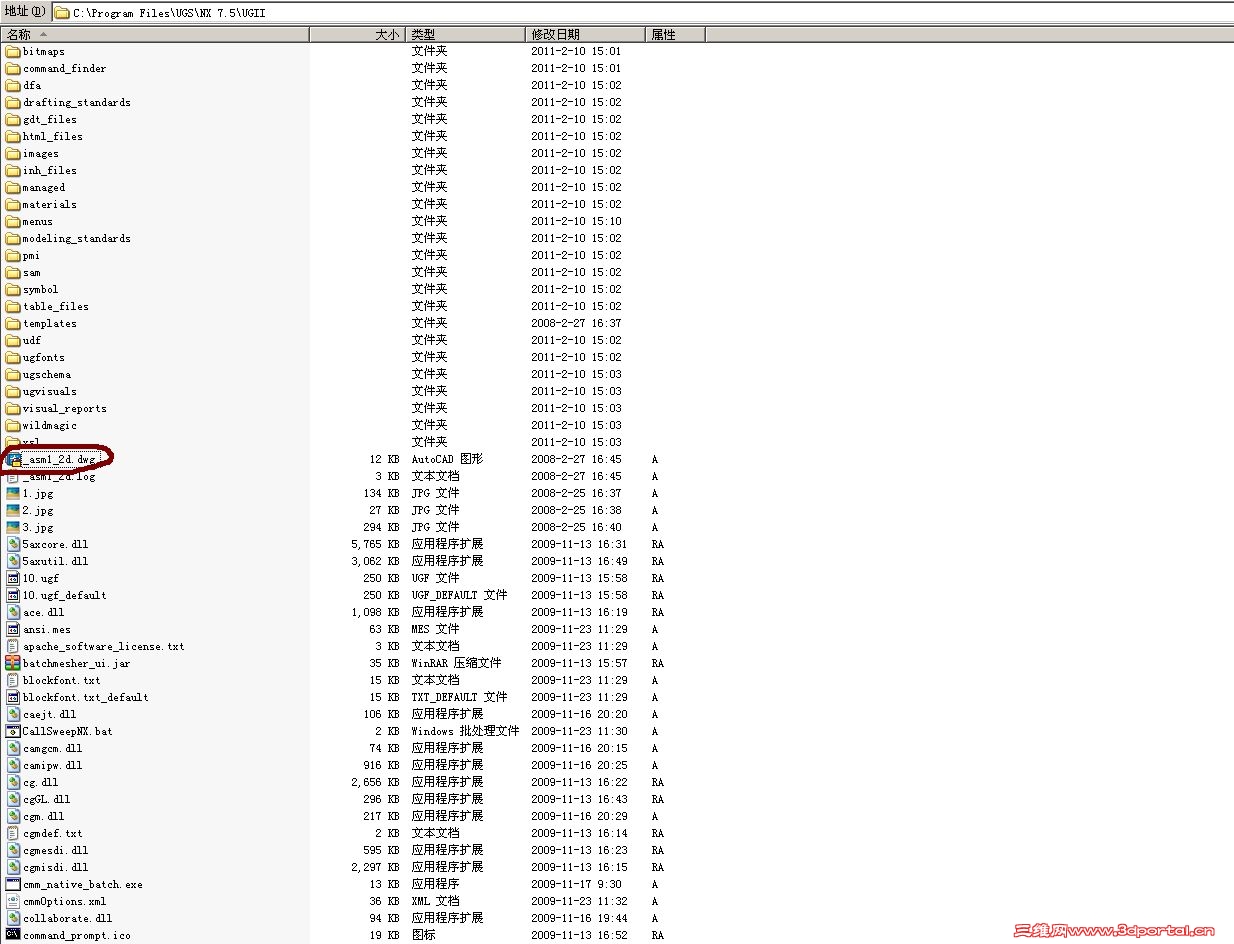

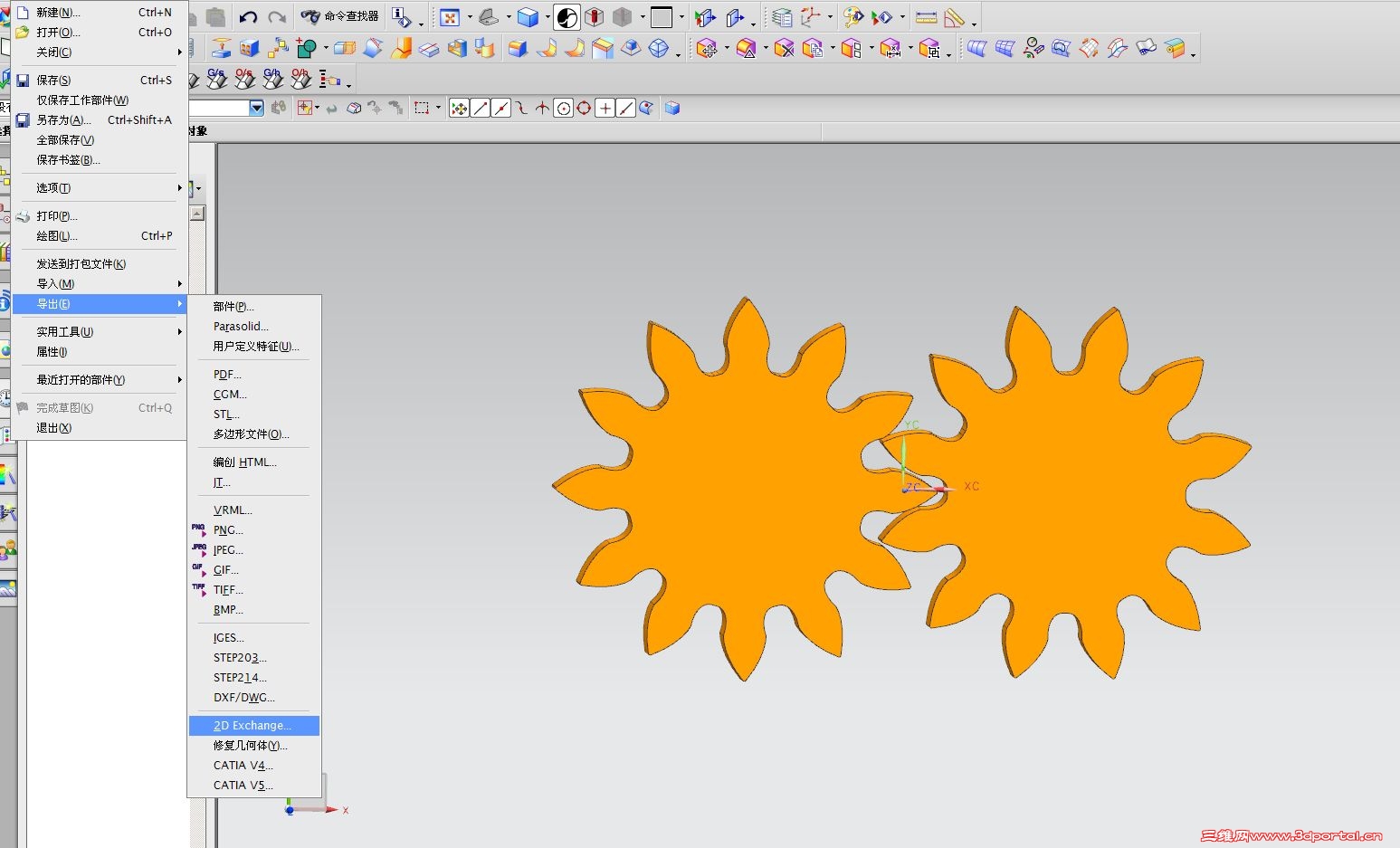

6.找到导出文件。

由于视频教程过大，上传麻烦。供参考。
祝你成功!

dengdoubo · 发表于 2011-2-28 21:23:19

楼主是不是说照着工程图画出实体，然后再把实体转换成工程图，把整个过程录制成视频？
如果是这个意思的话？可以用屏幕录像专家把整个过程录制下来就行了呗。
就是不晓得楼主是不是哪个意思？

zhangyajunjx · 发表于 2011-3-2 10:11:10

工程图入门实例（转自UG论坛）

工程图入门实例.part01.rar (1.81 MB, 下载次数: 6)

taotao-wei@qq.c · 发表于 2011-3-3 18:38:30

楼主有空就去看看UG CAST吧，里面有实例的操作过程
