圆柱展开图的投影关系？？？

314212186 · 发表于 2011-2-14 22:38:30

您需要登录才可以下载或查看，没有帐号？注册

x

这个圆柱的展开图思考了很久不知道它的投影关系是怎样去理解？？？它展开的图不知道是什么的投影关系？？
请问有这方面的展开投影动画吗？？可以发到我的QQ油箱吗？我的QQ314212186

workbysolid · 发表于 2011-12-13 15:52:18

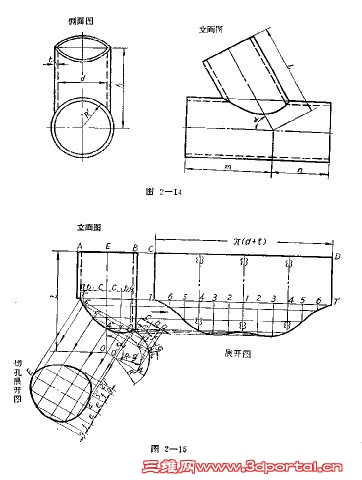

展开图的中线即立体图的最右边的线。
展开图的每点到中线的距离，即立体图中的点与最右边的线的距离。展开图是对称的，中线右边的部分在立体图的主视图看不到，其实是立体图的后视图。
这个图表示的很清楚了。
