CAD线形基础知识

骚丽的蜗壳丝 · 发表于 2011-1-26 20:17:48

您需要登录才可以下载或查看，没有帐号？注册

x

大家是不是对CAD的线形控制感觉摸不到头脑？不知道LTS设置多少合适？今天我
把最简单最实用的方法告诉大家：

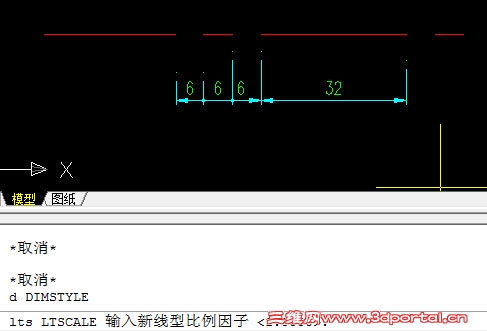

我们拿默认的CENTER线形来测试,在LTS=1时候，用CENTER线形画一条直线，测量
或标注各段线的长度，因为有误差，我没有捕捉那么准确，只是告诉大家比较简
单的方法，见下图

，我们测量到中心线中的最长线段为32毫米左右，为了证明我们测量的结果是否和线形文件的定义有关系，

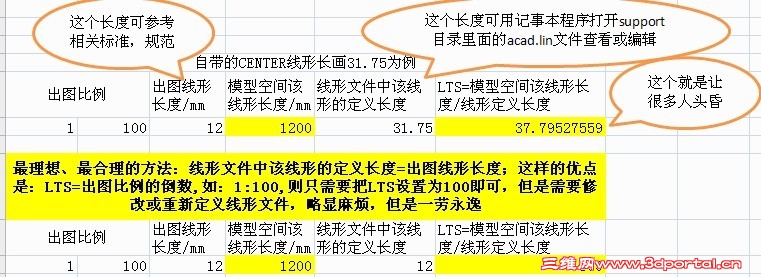

我们用记事本来打开support目录下的扩展名为LIN线形文件看看，

，果然是如此，

只不过我们暂时无法精确捕捉线形的端点，但是我们可以肯
定就是LTS=1时候线形的显示长度和定义长度是完全吻合的，最后我们再把LTS变

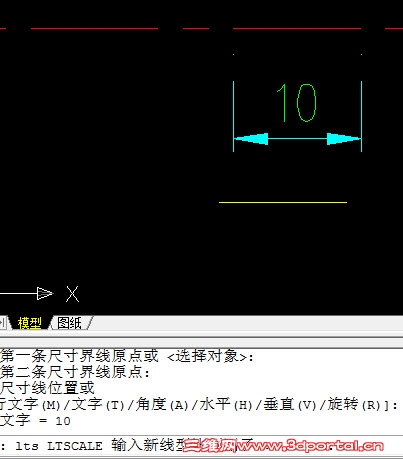

量设置为0.3看看是否正确，

果然是10左右，大
家明白了吧，通过这个我相信大家明白CAD的线形定义域设置关系了吧，希望大家
根据这些，结合单位和行业的要求来设置，达到快速准确规范的制图，希望大家
一起进步。通过这个方法我们也可以自己根据相关标准、规范定义常用的简单的线形文件。
