请教关于修改剖面线的问题？？？高手帮帮忙

无有间 · 发表于 2011-1-12 00:41:46

您需要登录才可以下载或查看，没有帐号？注册

x

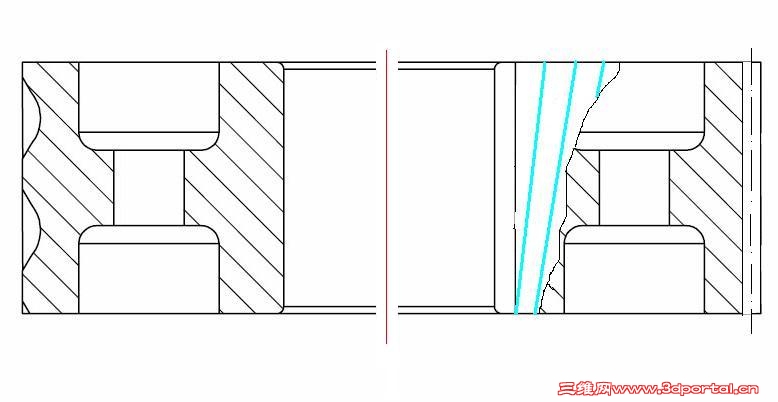

（图中为右旋圆柱齿轮，左边为solidworks投影工程图，但实际的画法就如右边）
在solidworks中应如何修改哪些剖面线呢？

营口制造 · 发表于 2011-1-12 08:20:35

提示: 作者被禁止或删除内容自动屏蔽

ZHYJ96 · 发表于 2011-1-12 11:26:42

不要在工程图里修改，在做一个配置就能解决

moshi99 · 发表于 2011-1-12 13:00:01

是不是下图剖视？如果是的话，就是2楼说用断开剖视。

无有间 · 发表于 2011-1-13 00:02:36

多谢各位回答。

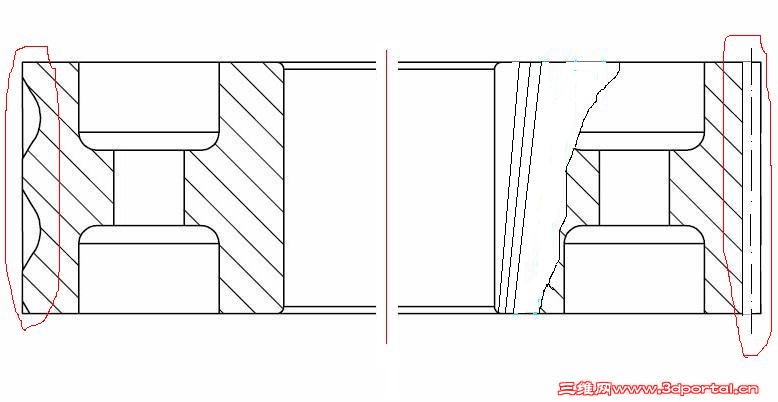

剖面视图显示的是左边红圈部分，如何将其表达成右边红圈部分呢？

zll3310737 · 发表于 2011-1-13 14:26:32

在你的3D零件里在建个配置，把齿轮的齿形压缩，（但不能改变分度圆，外径等尺寸。标准件里都是圆周阵列切除）然后保存下。在出工程图的时候，对你的另外一个配置零件进行投影，就不会有左边的情况了，然后自己在加两条线....
就成了

fgshrl · 发表于 2011-1-13 14:59:38

我们都是转成DWG格式，再用AUTOCAD去改

Helen_616 · 发表于 2011-1-13 17:16:06

使用配置吧，
一个配置用在三维模型
一个配置用于出工程图
