工程图螺纹显示，怎么处理倒角问题

小草包 · 发表于 2011-1-10 10:36:52

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由小草包于 2011-1-11 10:16 编辑

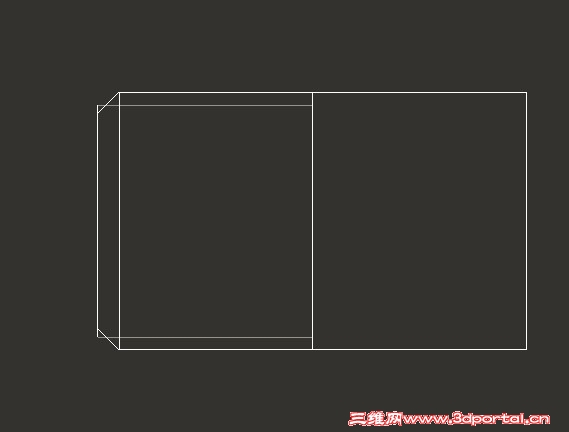

情况如图。
在一个M6的螺杆上倒了0.5*45度的倒角，在三维情况下，由于螺纹修饰不显示，所以没有问题。
但是，在2维情况下，螺纹显示出来，则与倒角0.5出现了不符合视图的要求（见图片）；
我不知道要如何处理这问题
不知道诸位有何高招？

nidezuiai · 发表于 2011-1-10 10:54:49

先画倒角，再画螺纹修饰，螺纹的深度选择倒角斜面。

小草包 · 发表于 2011-1-10 11:56:54

本帖最后由小草包于 2011-1-10 12:02 编辑

螺纹的深度选择倒角斜面，意思是选择斜线？
这样则螺纹长，不准了哇

pcy5030 · 发表于 2011-1-10 12:04:41

用修饰方式做螺纹，起始面选择倒角面

nidezuiai · 发表于 2011-1-10 12:15:25

只说不做解决不了问题，自己画画就知道了。

zhaohuijun76 · 发表于 2011-1-10 20:19:54

发个prt文件，请楼主参考，proe5.0画的！

zhaohuijun76 · 发表于 2011-1-10 20:23:23

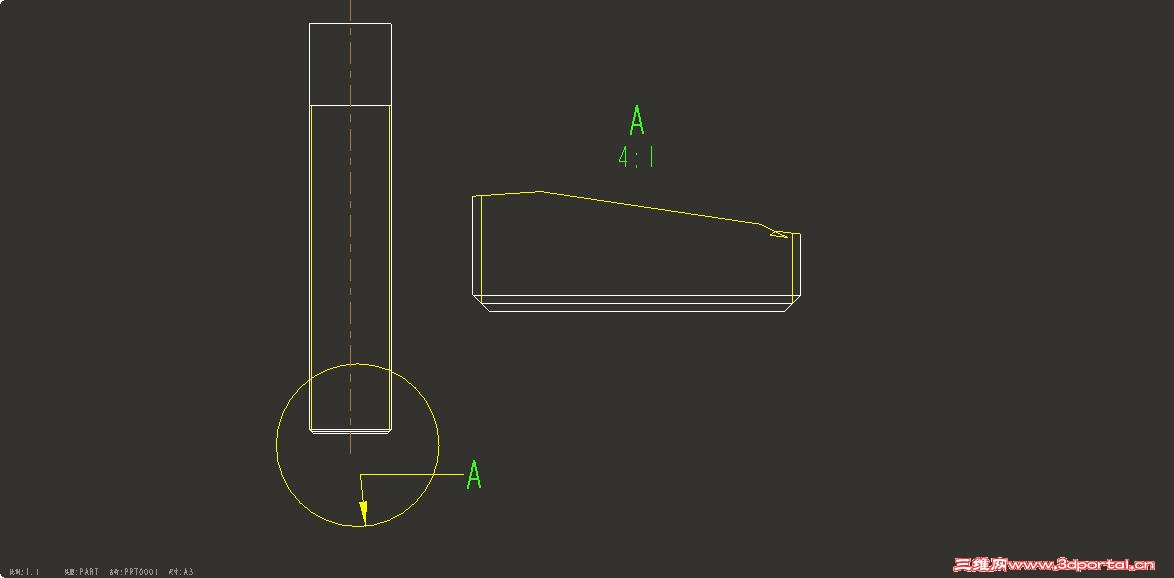

二维图参见下图

xianshuai · 发表于 2011-1-10 22:47:37

最好的办法是让倒角尺寸=【大径-修饰螺纹直径（就是底径）】/2，例如，M6的底径是Φ5的话，则倒角尺寸=（6-5）/2=0.5

hgtxy · 发表于 2011-1-11 08:58:30

倒角最先画，然后再螺纹修饰

小草包 · 发表于 2011-1-11 10:16:08

修饰螺纹直径，好像是系统指定的，当然也可以按照自己要求改动。
我自己试过诸位的方法了

scuchx1 · 发表于 2011-1-12 11:33:36

用修饰方式做螺纹，起始面选择倒角面: \4 ~0 E9 u8 h2 w4 h& V- @
pcy5030 发表于 2011-1-10 12:04 http://www.3dportal.cn/discuz/images/common/back.gif

这个方法最好。如果不嫌麻烦，也可以在用螺旋扫描做螺纹的时候，选择起始点注意一下，留出后面倒角的位置

zjm029 · 发表于 2011-1-23 00:54:59

看了各位的回复，呵呵，忍不住说几句。
这个问题我以前也很苦恼。
实际上这个问题是我们自己画图时不严谨造成的，修饰时，系统默认的螺纹小径都是不对的，你可以查标准手册填上螺纹的小径，第二，倒角也不要随意0.5，1的随便填，手册上也有不同直径的推荐值。
只要你做到上面两点，你的问题也就解决了。

选斜面的方法不可取，深度值不正确，而且投影多根线，别扭的很。

00000041 · 发表于 2011-1-23 09:21:57

又学习到东西，受教了，

yzd_369 · 发表于 2011-8-2 15:51:23

按螺纹深度建立基准平面，从倒角面为起始面
