如图中的尺寸如何标注？

F57604 · 发表于 2010-4-7 21:24:17

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 szat51980 于 2010-4-8 20:58 编辑

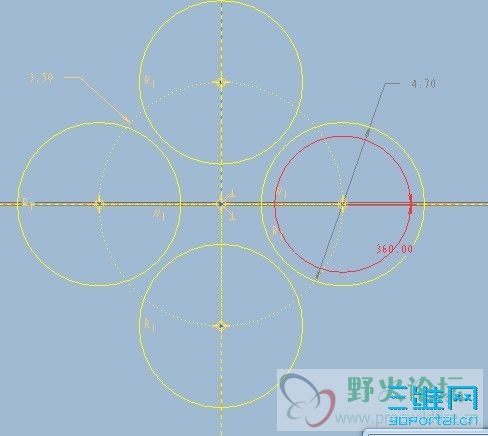

原题如下图

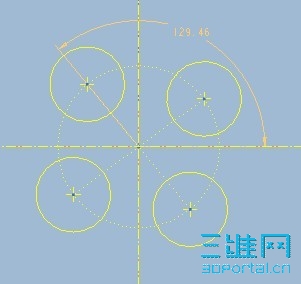

问题：上图是螺旋扫描，截面是下图，那么请问图中的红色尺寸如何标注

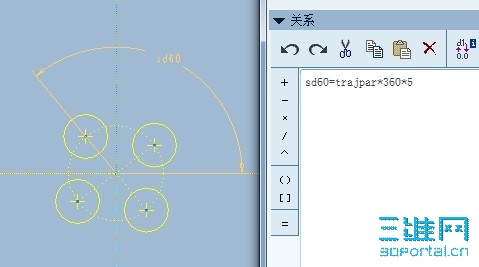

草绘中用到sd21=trajpar*360*10
sd2就是图中的尺寸

johnnyhuang · 发表于 2010-4-7 21:38:09

是指工程图吗？要是的话，标注圆截面的直径，弹簧形状的高度和直径即可

guangyu000 · 发表于 2010-4-7 22:14:55

很难吗？还有这种问题，试一下

johnnyhuang · 发表于 2010-4-7 23:12:40

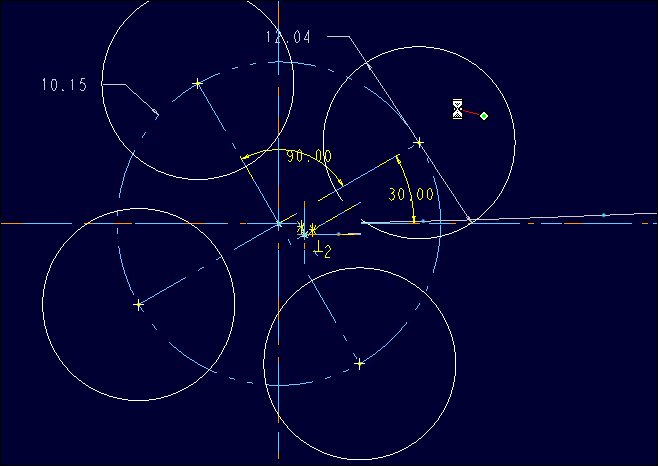

不好意思没有看清楚题目，你说的360度的那个标注吧？标注类似角度选择上是有技巧的，顺序是边（线或基准）>点>边（线或基准）。

kevin_pcac · 发表于 2010-4-7 23:20:36

不好意思没有看清楚题目，你说的360度的那个标注吧？标注类似角度选择上是有技巧的，顺序是边（线或基准）>点>边（线或基准）。9 j. j- q6 i( W9 U; M$ F
johnnyhuang 发表于 2010-4-7 23:12 http://www.3dportal.cn/discuz/images/common/back.gif

没做成功！再指导一下吧！

zsdsun · 发表于 2010-4-8 00:19:44

不是吧，有没有搞错，那个是关系式控制的

pcy5030 · 发表于 2010-4-8 07:44:04

草绘参考线（构建）在标注

19829 · 发表于 2010-4-8 12:06:51

这个尺寸是关系式计算之后的得出的一个结果。没办法标注的，实际的话是SD#来代替的。

tony61825 · 发表于 2010-4-8 13:32:46

学习学习在学习！

ganyiwei · 发表于 2010-4-8 20:05:51

~~~~~~~~~~~~~~~0°=360°=720°=..................

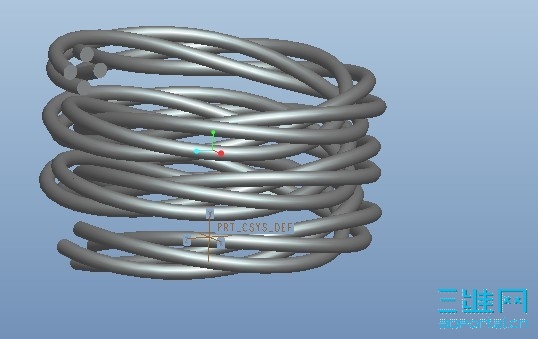

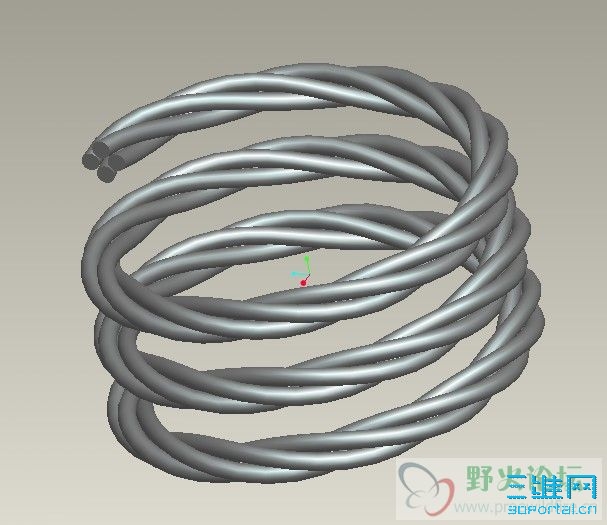

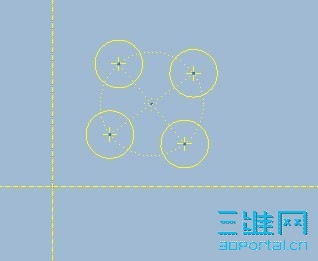

F57604 · 发表于 2010-4-8 20:50:53

本帖最后由 szat51980 于 2010-4-8 20:53 编辑

谢谢各位前辈的指点

搞定

gfdncs · 发表于 2010-4-8 20:54:09

是钢丝绳吗？那应该有钢丝绳通用的标注，表达方法。

cherryccl · 发表于 2010-4-9 13:59:47

学习中问题多多
