[练习题] 基础综合练习48

[复制链接]
muhdi
发表于 2010-2-10 12:23:53 | 显示全部楼层 |阅读模式 来自： 中国台湾

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
本帖最后由 2005llnn 于 2011-12-27 16:15 编辑 $ N+ C% I) X9 v8 P: m- O5 o% S, Y

( U" A/ D0 G" y/ a* i& N4 `基础综合练习489 |- b) s# n  w6 f& D  u$ n# z
9 t4 w6 ]4 j. q# P( i2 i# N! B
增強大家繪圖功力的練習題2 |! U; r, X1 s$ w% T

7 q/ g) K: m% T9 S, Y+ b: z確認大家對CAD 1、指令的熟悉度
; U, L* i- T4 |- f5 M. M. F! @; M  u3 \                     2、幾何圖形的認知) C8 p4 v+ H( Z% O; K
                     3、尺寸和幾何圖形的關係 進而如何應用指令將圖形繪出
% C! P' b. O4 l; n: ?希望喜歡CAD的網友們會喜歡這些練習題

评分

参与人数 2三维币 +30 收起 理由
woaishuijia + 20 入选CAD几何作图竞赛系列
2005llnn + 10 提供作图练习

查看全部评分

回复

举报

2005llnn
发表于 2011-12-14 11:25:17 | 显示全部楼层 来自： 中国广西南宁
本帖最后由 2005llnn 于 2011-12-27 16:17 编辑
8 d' |& d( d, j* J1 d2 ^) c+ A7 J1 ]1 Z8 Z& I0 J( P, J$ ]2 ^
CA D几何作图竞赛题（2011年12月），至12月21日止
0 ?; c) X1 w  q6 f

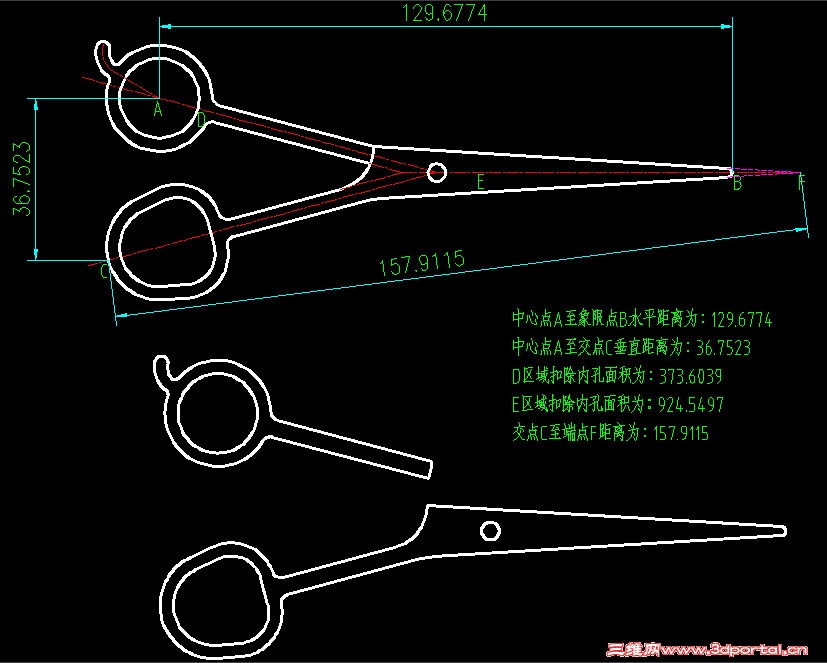

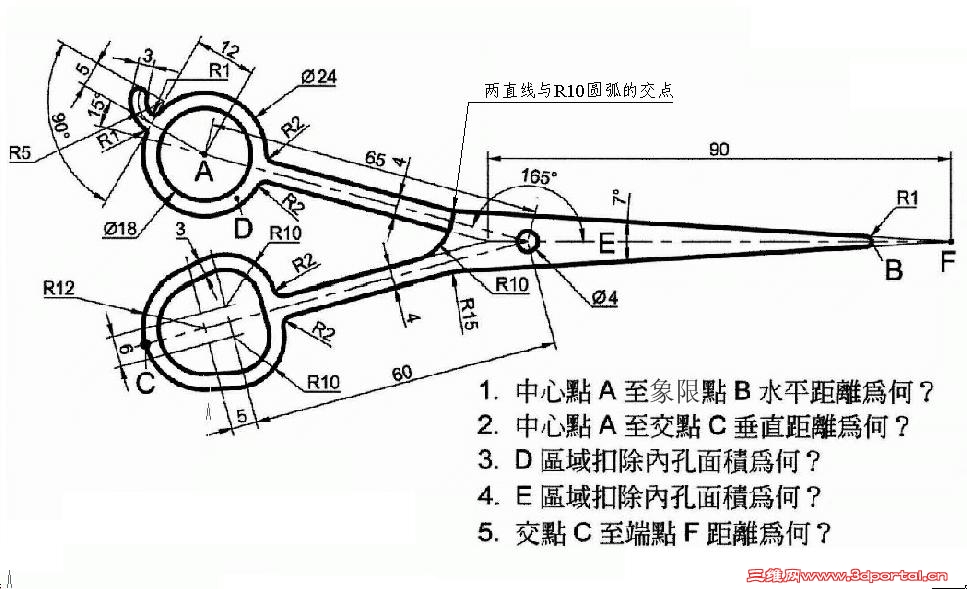

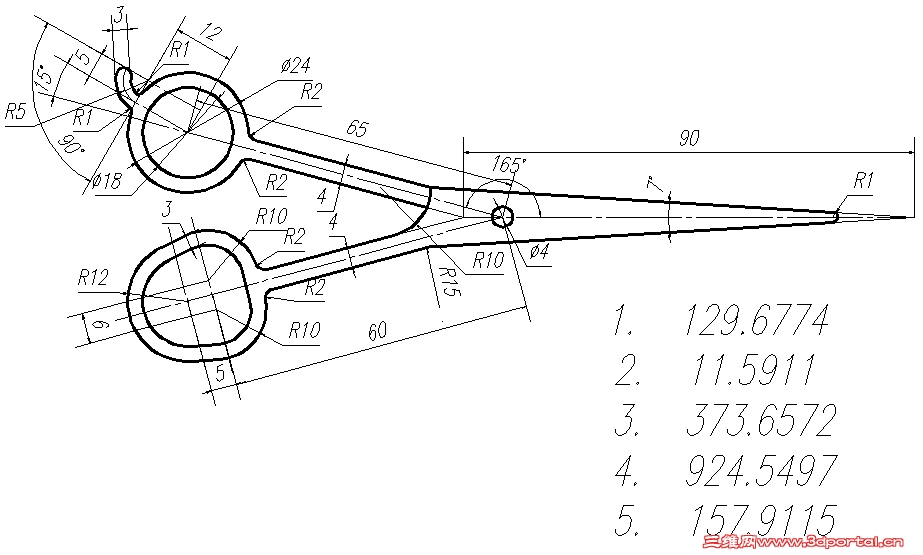

* H: n8 n8 ^- K7 q8 C一.竞赛题目（参见附图）
$ R# e0 ]$ V  Z5 @# o1 Y& i+ \, J! U# a; H' ~
基础综合练习48
2 l7 q- z) `+ h' A5 M/ H
$ _& S4 a9 n2 ^# G% W, F2 |0 }5 V2 P9 m5 V' Q* ?+ }' ?: M
用AutoCAD作图法求出该题要求的5个数值,& {; b* f( x( V; b: r  R% E9 f

8 O1 K4 D- g4 d2 y: Q尺寸精度要求精确到小数点后4位。角度单位必须使用十进制度数,不得使用度/分/秒,百分度和弧度,精度也要求精确到小数点后4位。7 Z/ ^# A( S# y9 I# {0 A! V$ _
9 j! \  o; O9 x
二. 竞赛要求
! J6 B! t) X: D4 c& b. |6 D/ H3 c7 L/ _! V2 v- a( g
会员、技术团队成员都可以参加，版主不参加，使用AutoCAD、ACM和MDT二维软件，
( p2 [7 p( {' i: G1 ~在规定时间内将作出的jpg附件在本主题下跟帖发表，* n. F& g) A9 [
阅读权限定为110。活动结束后由版主统一取消阅读权限。
3 [; l( N; j: N/ N% p" h禁止会员利用马甲一起参赛，发现将严惩。' r( y% C( ~) o

: q0 B( F* v$ G4 h. x三.竞赛时间
" d/ T; S- r$ i2 k0 i' S' E. k+ A
) ]- O" c& `  o( }" F/ h2011年12月14日至2011年12月21日。
4 x. Z. c6 i8 y) E/ p  n& l! C$ Z9 v+ p  R; W) |! C) I# k: t
四. 评选时间及方法
- M# v6 N( {+ c* z1 t
( l6 b, l& f- s2011年12月22日-2011年12月24日，由三维网技术论坛CAD版块版主为评委，内部评选出各奖项。
& \6 Y! B, H: ^5 X% g
0 h6 J8 }: o' c; L. P* s: C1 u五.奖励3 i- Y# l5 c# {# `0 ?
  V& }' |# j+ s& l- b% X/ \
1、一等奖：5题全对奖励三维币30； % x$ o8 }# R2 N& I( m
2、二等奖：答对4题奖励三维币20； 3 }% P& I' g/ D& g0 w) N
3、三等奖：答对3题奖励三维币10；
; G% O4 N6 G' m- i) f4、作图基本符合要求者先各奖励5个三维币；
1 Q2 ~0 e) T* l; s, i8 e. K5、根据竞赛实际情况会对奖励规则进行适当修改。
! G' `, X, `9 F0 I, D8 x5 d9 ?
1 u! N, `( B5 j, o4 w3 e: {六.其它
8 m1 ~5 w1 J0 b2 o7 g; p. w8 Q( x  D( U+ u4 R/ X3 S" t* R: `
竞赛结束后在本帖发回复帖进行点评和讨论4 N2 ~0 ^5 c; i7 F- N/ F& f, x
/ l: p/ _0 c) {6 ^$ v2 |9 h6 C9 K
竞赛已结束,评分及奖励见下表.
/ U) V; H/ I1 [/ v5 ]- x
楼层用户名ABCDE正确数奖项加分
标准答案129.677436.7523373.6039924.5497157.9115　　　
33564839129.677436.7523372.6755922.8579157.91153三等奖10
4大隐于市129.677436.7523373.6039924.5497157.91155一等奖30
5liboloveg129.677436.7523373.6084924.5497157.91154二等奖20
6wrx2002129.677411.5911373.6572924.5497157.91153三等奖10
7sh_mrhg129.677436.7523621.16751279.7891157.91153三等奖10
8林主0598129.677436.7523373.6039924.5497157.91155一等奖30
9xiaojunxue129.677436.7523373.6039923.1009157.91154二等奖20
10mountainsheep129.677436.7523373.6039924.5497157.91155一等奖30
11ganyiwei129.677436.7523371.2627924.7147157.91153三等奖10
13烟Oo头129.677436.7523373.6039924.7147157.91154二等奖20
16blindman129.677436.7523373.6039924.5497157.91155一等奖30
18冰冻咖啡129.677436.7523373.6877924.5497157.91154二等奖20
19weng1985129.677436.7523374.2483924.5882157.91153三等奖10
20houchedating129.67746.7523373.6084924.5497157.91153三等奖10
21mgame168129.677436.8148373.6039924.5497157.97353三等奖10
22gerald_lee129.677437.3773366.6985924.5497157.91153三等奖10
23LIAIYAO129.677436.7523373.6039924.5497157.91155一等奖30
24liliulaoda129.677436.7523373.6084924.5497157.91154二等奖20
26liulanlan422129.677436.7523373.6084924.5497157.91154二等奖20
27ss988129.677436.7523372.5489939.7102157.91153三等奖10
28smartlz129.677436.7523373.6039924.8568157.91154二等奖20
29cbm9455129.677436.7523366.6985924.7147157.91153三等奖10
30wheasy027129.677436.7523373.6572924.5497157.91154二等奖20
31iamgreat129.677436.7523378.9914924.5497157.91154二等奖20
32mecenjtu129.677436.7523371.1734927.3088157.91153三等奖10
34王老大先生129.674436.7523373.6039924.5497157.91154二等奖20
35sihouko129.677436.7523373.8111924.2546157.91153三等奖10
36gongwen0519129.677436.7523366.6985924.5497157.91154二等奖20
38xtpi129.677436.7523366.9997924.5497157.91154二等奖20
39play-boy129.677436.7523373.6039924.5497157.91155一等奖30
40xiudonghao129.677436.7523373.6572924.5497157.91154二等奖20
42gmdgm129.677436.7523373.6039924.5497157.91155一等奖30
45suiyuan1991129.677436.7523373.6039924.7147157.91154二等奖20
46liushui302129.677436.7523372.5489939.0175157.91153三等奖10
47感悟人生129.677436.7523373.6039924.5497157.91155一等奖30
48归土落木129.677436.7523373.6039924.5497157.91155一等奖30
49TIANSHE129.677436.7523373.6039924.5497157.91155一等奖30
50hhj10117129.677436.7523628.0729924.7147157.91153三等奖10
52皮卡丘2007129.677436.7523373.6039924.5497157.91155一等奖30
注:表中字体为红色者代表答案错误或不符合规则要求,空白者代表未提供答案或答案不明确.

竞赛评分.rar

13.36 KB, 下载次数: 12
回复 支持 反对

举报

3564839
发表于 2011-12-14 12:20:49 | 显示全部楼层 来自： 中国湖南长沙
本帖最后由 woaishuijia 于 2011-12-22 00:53 编辑
6 n% s& i& I" W

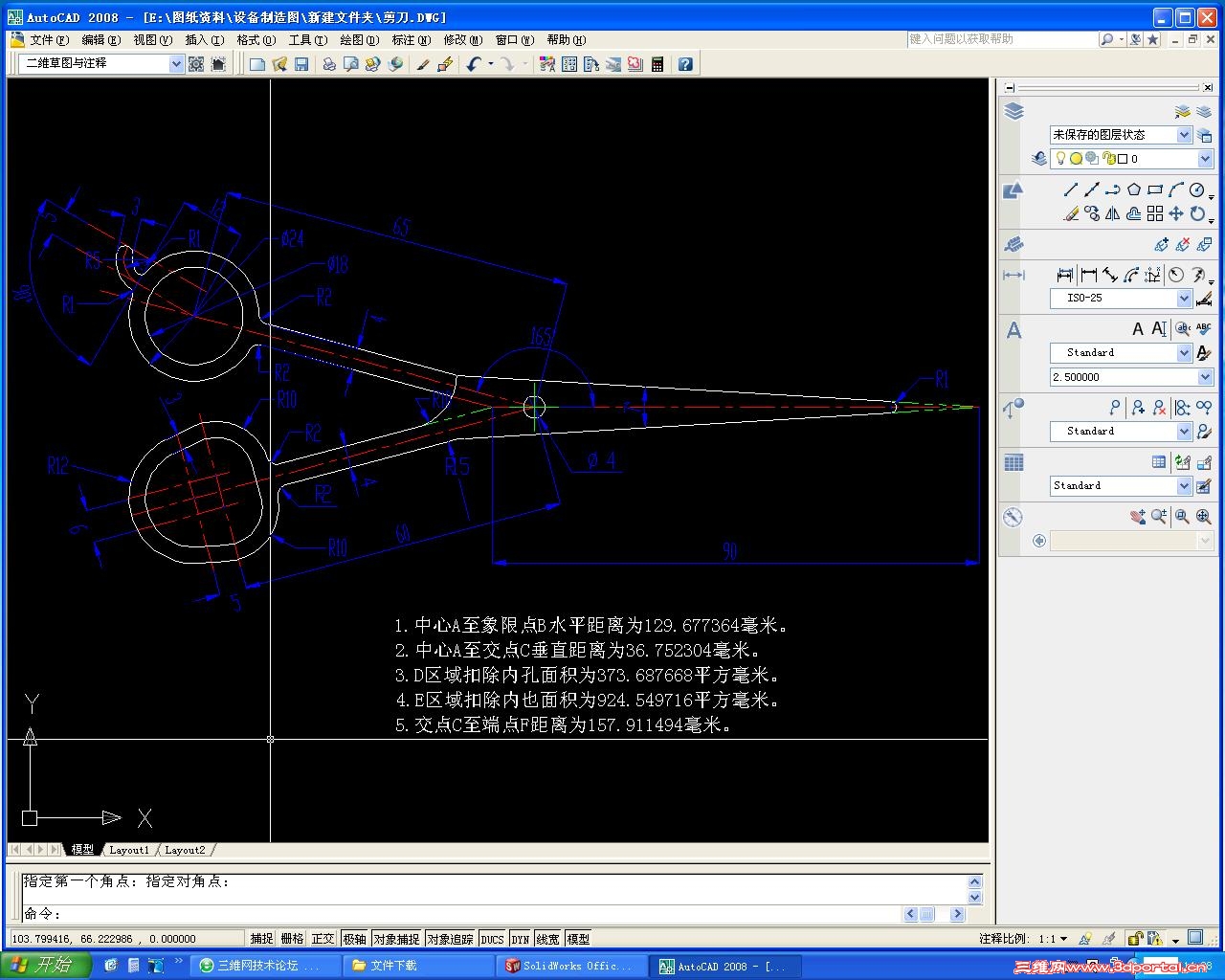

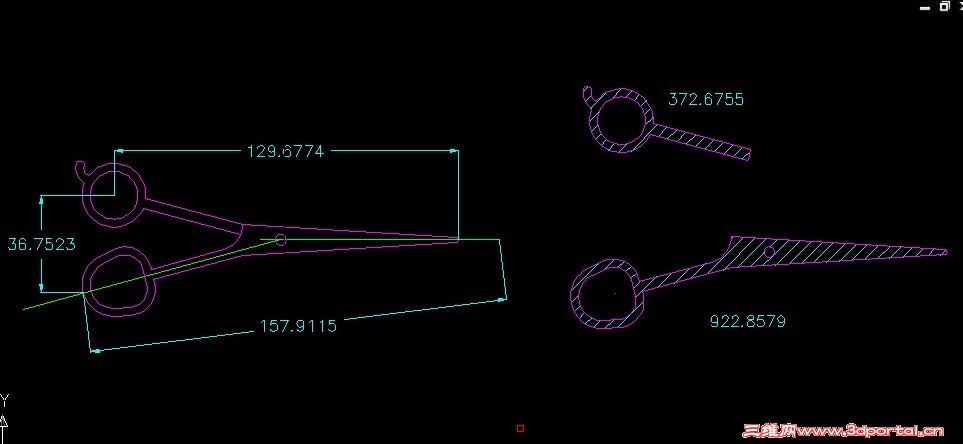

' n  h$ G4 k: Q. Y1 c2 R) b 12.jpg 先占个位，等下传图

评分

参与人数 2三维币 +15 收起 理由
2005llnn + 10 三等奖
woaishuijia + 5 参与鼓励

查看全部评分

回复 支持 反对

举报

大隐于市
发表于 2011-12-14 12:53:26 | 显示全部楼层 来自： 中国安徽合肥
本帖最后由 woaishuijia 于 2011-12-22 00:53 编辑 + A! w5 `1 q0 ]7 B* Y
* \2 I5 E5 B- P# W7 K
赶紧占位！
5 d" f" M" q- b0 R7 Z. i! F现在传图~! Q! M* `. O( A" b# C

评分

参与人数 2三维币 +35 收起 理由
2005llnn + 30 完全正确,授予一等奖!祝贺!
woaishuijia + 5 参与鼓励

查看全部评分

回复 支持 反对

举报

liboloveg
发表于 2011-12-14 13:14:02 | 显示全部楼层 来自： 中国北京
本帖最后由 woaishuijia 于 2011-12-22 00:54 编辑
3 B, }3 U( K7 }, n! o0 J
6 f/ U3 H, }, W) j咱占第三位置

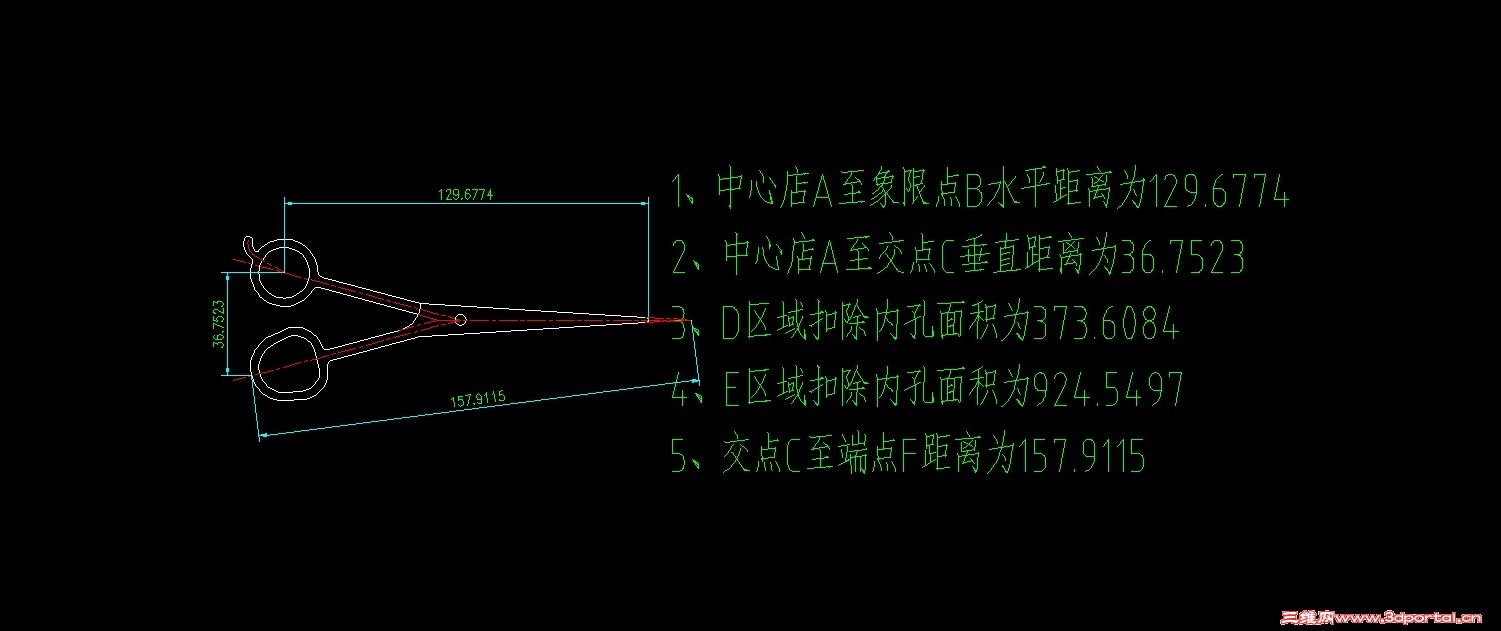

9 Z/ o& d0 F' E2 `( U, `. e 1.jpg

评分

参与人数 2三维币 +25 收起 理由
2005llnn + 20 二等奖
woaishuijia + 5 参与鼓励

查看全部评分

回复 支持 反对

举报

wrx2002
发表于 2011-12-14 13:14:16 | 显示全部楼层 来自： 中国江苏常州
本帖最后由 woaishuijia 于 2011-12-22 00:54 编辑 " X6 F- f8 j) M) M: m/ F% T
/ M# X; o* ?" W7 ]$ r
交卷了！！！！！

评分

参与人数 2三维币 +15 收起 理由
2005llnn + 10 三等奖
woaishuijia + 5 参与鼓励

查看全部评分

回复 支持 反对

举报

sh_mrhg
发表于 2011-12-14 13:38:29 | 显示全部楼层 来自： 中国江苏南通
本帖最后由 woaishuijia 于 2011-12-22 00:54 编辑 $ o2 A. f& }4 H+ r, o1 R
$ h: m8 I* `. t& D$ k

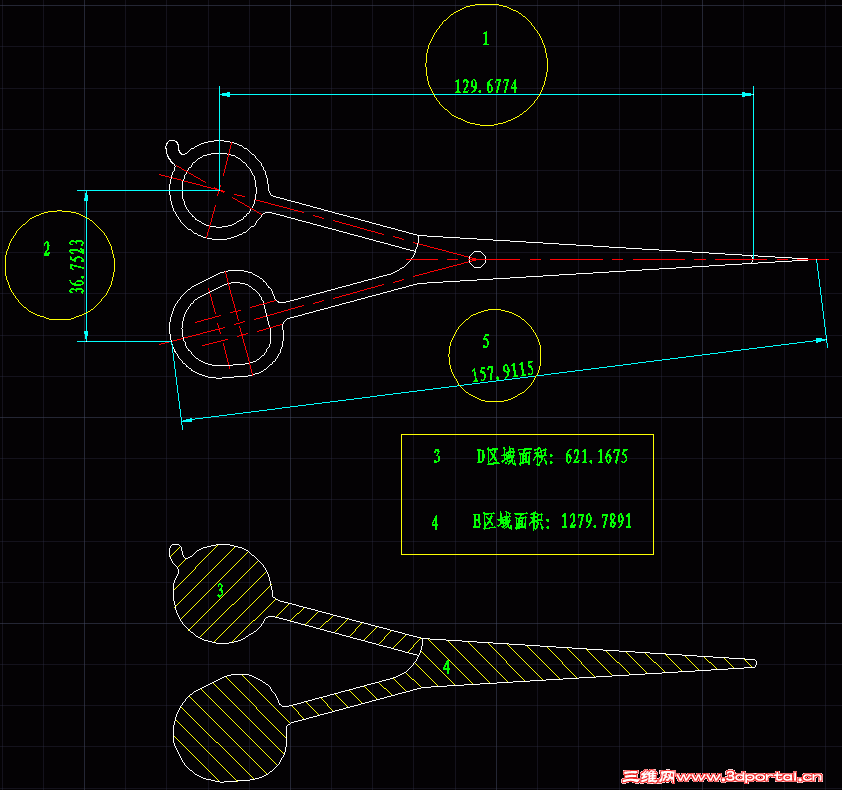

不要错过加分机会

评分

参与人数 2三维币 +15 收起 理由
2005llnn + 10 三等奖
woaishuijia + 5 参与鼓励

查看全部评分

回复 支持 反对

举报

林主0598
发表于 2011-12-14 16:10:23 | 显示全部楼层 来自： 中国福建三明
本帖最后由 woaishuijia 于 2011-12-22 00:55 编辑 . T7 b) j8 q, k( D( g# d- z

. j- f3 t: x8 g8 n( B2# 2005llnn + e9 q' v6 |, Z& F9 q; h  U4 x
' l2 f  c$ r/ V7 n) M7 M# S

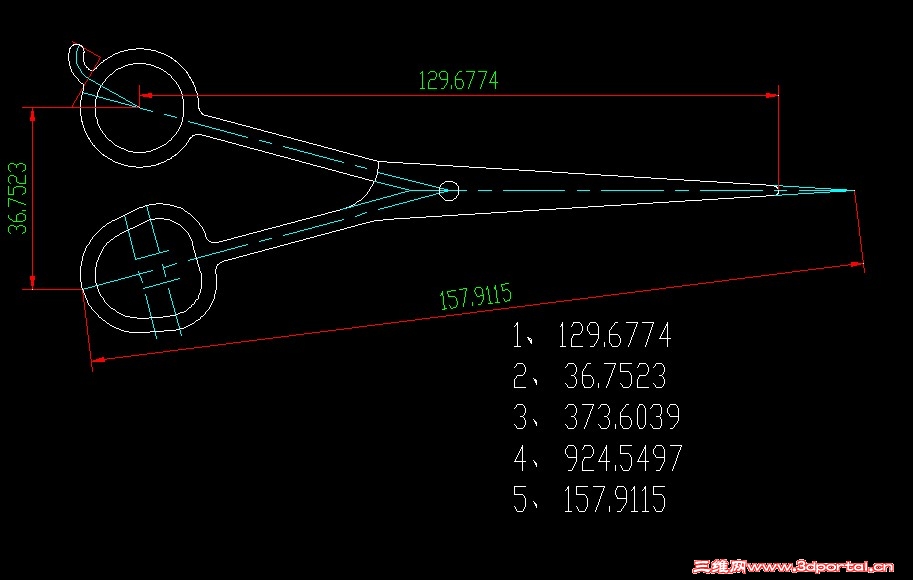

12月作图参与！！

评分

参与人数 2三维币 +35 收起 理由
2005llnn + 30 完全正确,授予一等奖!祝贺!
woaishuijia + 5 参与鼓励

查看全部评分

回复 支持 反对

举报

xiaojunxue
发表于 2011-12-14 16:33:43 | 显示全部楼层 来自： 中国陕西西安
本帖最后由 woaishuijia 于 2011-12-22 00:55 编辑 5 t; E7 `1 _# ~+ ]* C4 y5 n
' I* g# l# O( [$ _$ e

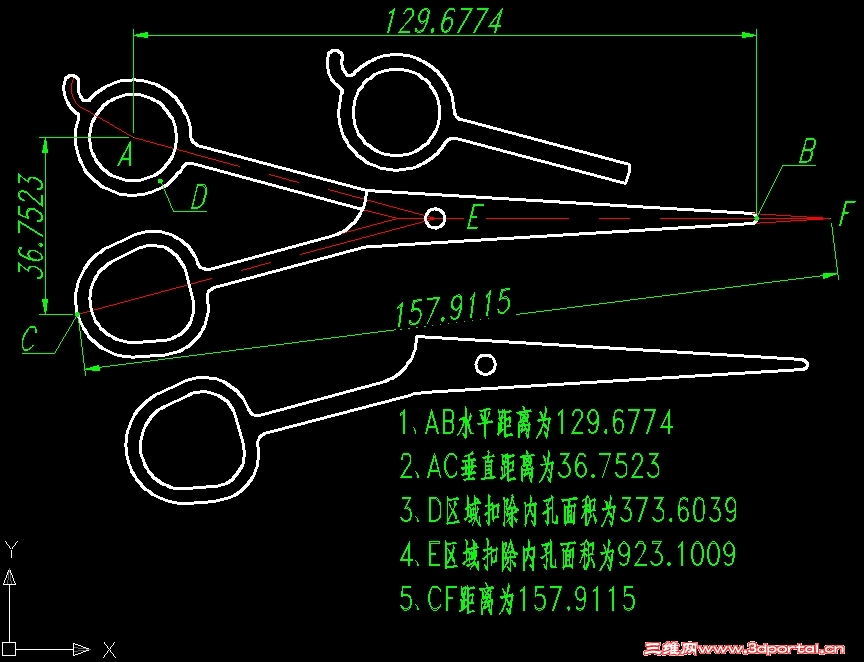

矮油，真不好意思，画完了才知道是个剪子…… :shy :shy

2011-12-14.dwg

38.31 KB, 下载次数: 2

评分

参与人数 2三维币 +25 收起 理由
2005llnn + 20 二等奖
woaishuijia + 5 参与鼓励

查看全部评分

回复 支持 反对

举报

mountainsheep
发表于 2011-12-14 20:47:29 | 显示全部楼层 来自： 中国浙江杭州
本帖最后由 woaishuijia 于 2011-12-22 00:55 编辑 4 v% I! w7 A; e# `. |: ^- i3 n

" r$ I, O& I8 _" `- A9 u迅速画完

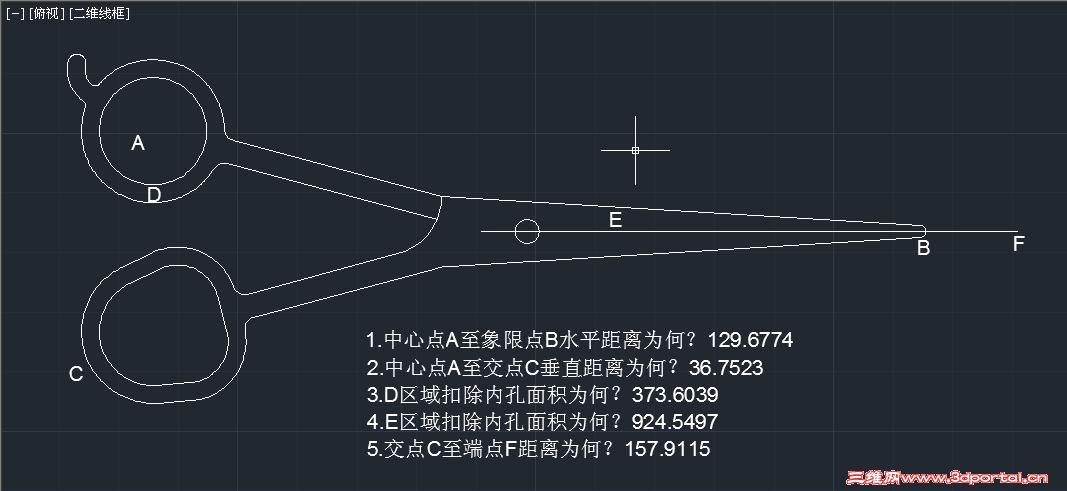

4 ~2 P4 ^4 G6 g mountainsheep.JPG

评分

参与人数 2三维币 +35 收起 理由
2005llnn + 30 完全正确,授予一等奖!祝贺!
woaishuijia + 5 参与鼓励

查看全部评分

回复 支持 反对

举报

ganyiwei
发表于 2011-12-14 21:41:26 | 显示全部楼层 来自： 中国广东东莞
本帖最后由 woaishuijia 于 2011-12-22 00:56 编辑 4 W: A' p7 r; w+ j
) _$ @6 D& \7 L% L! m' ^' s

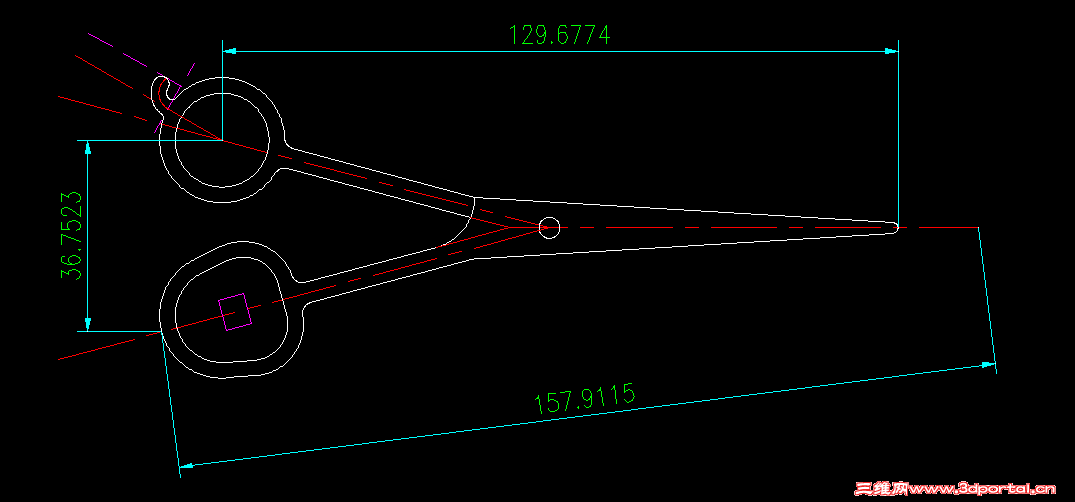

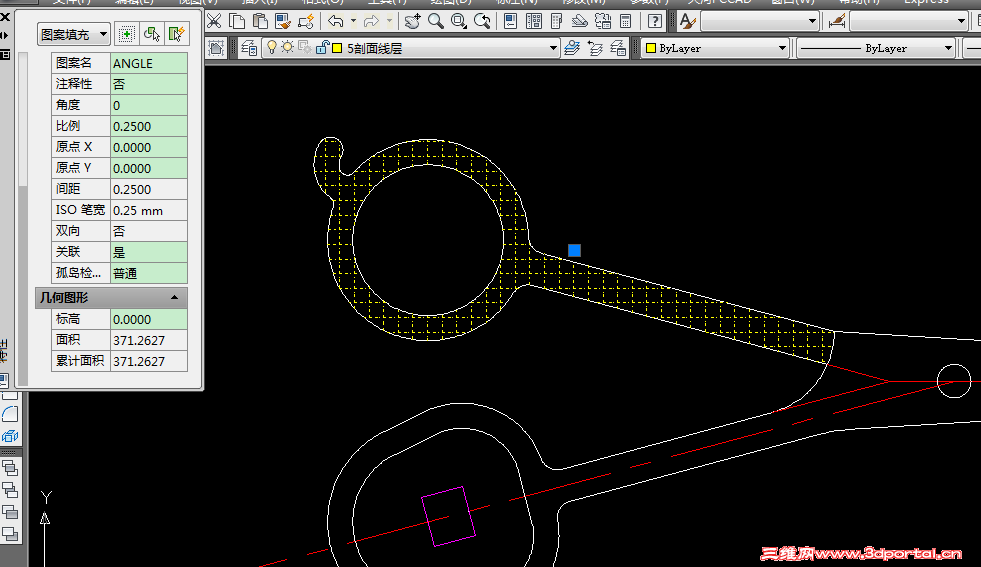

来凑个热闹，晚点做，
9 s7 h3 _7 C5 f$ y7 h1 A左上角看不清楚，

评分

参与人数 2三维币 +15 收起 理由
2005llnn + 10 三等奖
woaishuijia + 5 参与鼓励

查看全部评分

回复 支持 反对

举报

hhj10117
头像被屏蔽
发表于 2011-12-14 22:43:46 | 显示全部楼层 来自： 中国广东深圳
提示: 作者被禁止或删除 内容自动屏蔽
回复 支持 反对

举报

烟Oo头
发表于 2011-12-14 22:51:24 | 显示全部楼层 来自： 中国广东深圳
本帖最后由 woaishuijia 于 2011-12-22 00:56 编辑
" w* k6 m4 Z2 T2 d( N( j& V9 Q& L2 y1 c" O/ _9 g

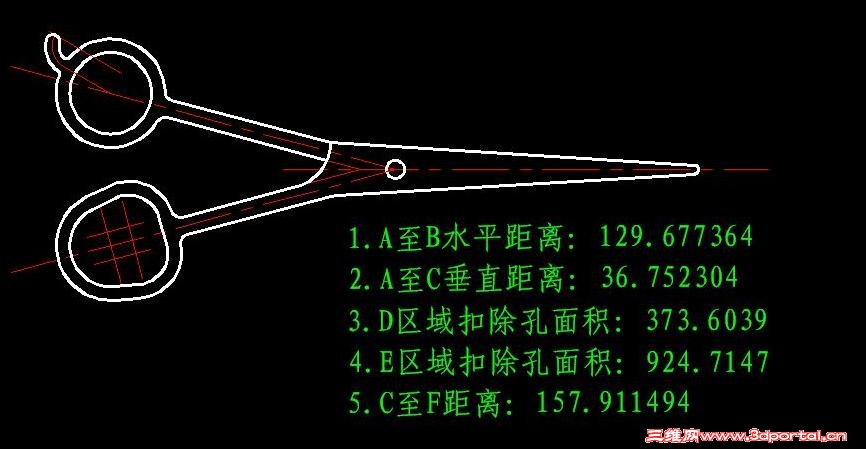

练习练习了。

评分

参与人数 2三维币 +25 收起 理由
2005llnn + 20 二等奖
woaishuijia + 5 参与鼓励

查看全部评分

回复 支持 反对

举报

coolboy123
发表于 2011-12-15 08:50:15 | 显示全部楼层 来自： 中国安徽芜湖
本帖最后由 woaishuijia 于 2011-12-22 00:56 编辑
: s, V7 @3 S: D* K" u. ^: ]+ J# {

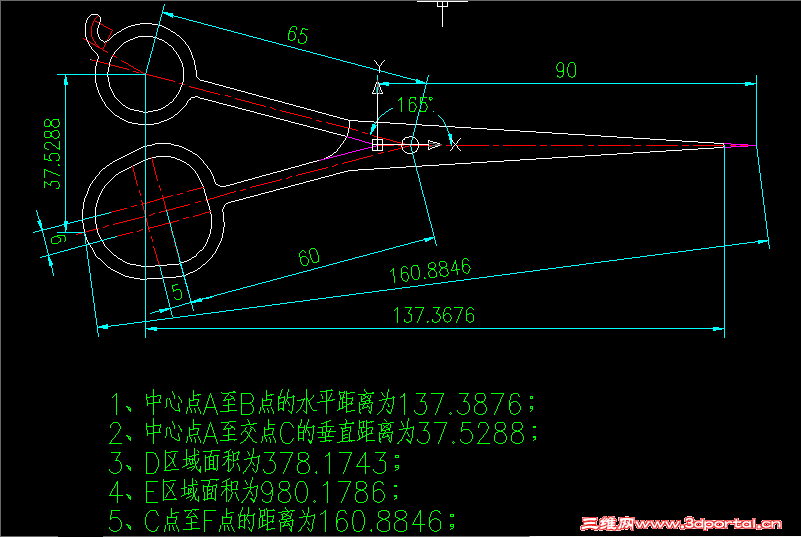

. S/ T( ~( w( \仔细第一。1 p  g8 e- t0 ?# M, ~1 X

评分

参与人数 1三维币 +5 收起 理由
woaishuijia + 5 参与鼓励

查看全部评分

回复 支持 反对

举报

西门吹鳕
发表于 2011-12-15 09:15:23 | 显示全部楼层 来自： 中国江苏苏州
占位

评分

参与人数 1三维币 -5 收起 理由
woaishuijia -5 灌水

查看全部评分

回复 支持 反对

举报

blindman
发表于 2011-12-15 09:43:56 | 显示全部楼层 来自： 中国广东佛山
本帖最后由 woaishuijia 于 2011-12-22 00:57 编辑 0 Z8 g8 T0 Z6 e$ Y/ E0 Y
. q7 T2 F7 G  a7 z
一月一次来交作业了。

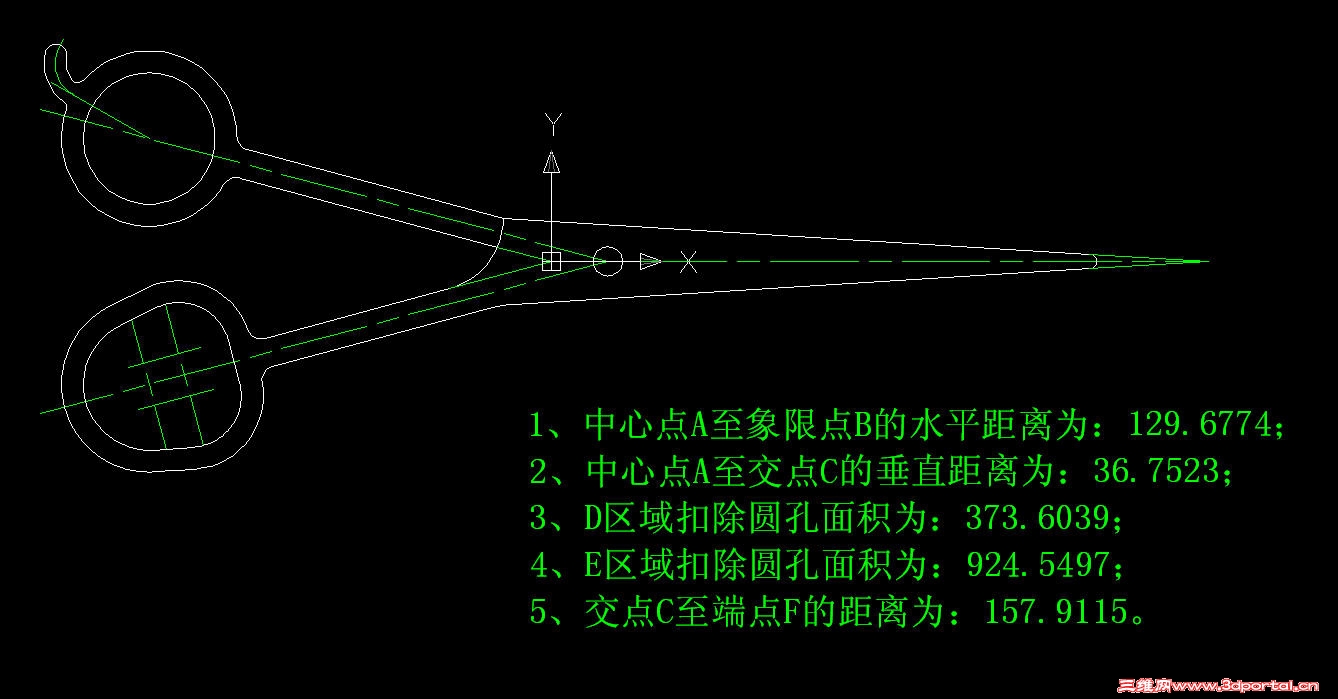

. c' B/ D0 B) Q1 G7 X$ D 基础综合练习48.jpg

评分

参与人数 2三维币 +35 收起 理由
2005llnn + 30 完全正确,授予一等奖!祝贺!
woaishuijia + 5 参与鼓励

查看全部评分

回复 支持 反对

举报

bright31
发表于 2011-12-15 09:44:23 | 显示全部楼层 来自： 中国广东佛山
本帖最后由 woaishuijia 于 2011-12-22 00:57 编辑
6 y9 n( `) g, ^* n
0 f* @7 w# |+ S* t$ z+ l0 s  P2 m占位先 3 G$ b: j, B! \- c/ m5 i# {
9 n. g# e" ], r2 [4 q1 f/ r" p5 o
完成！！！！！！

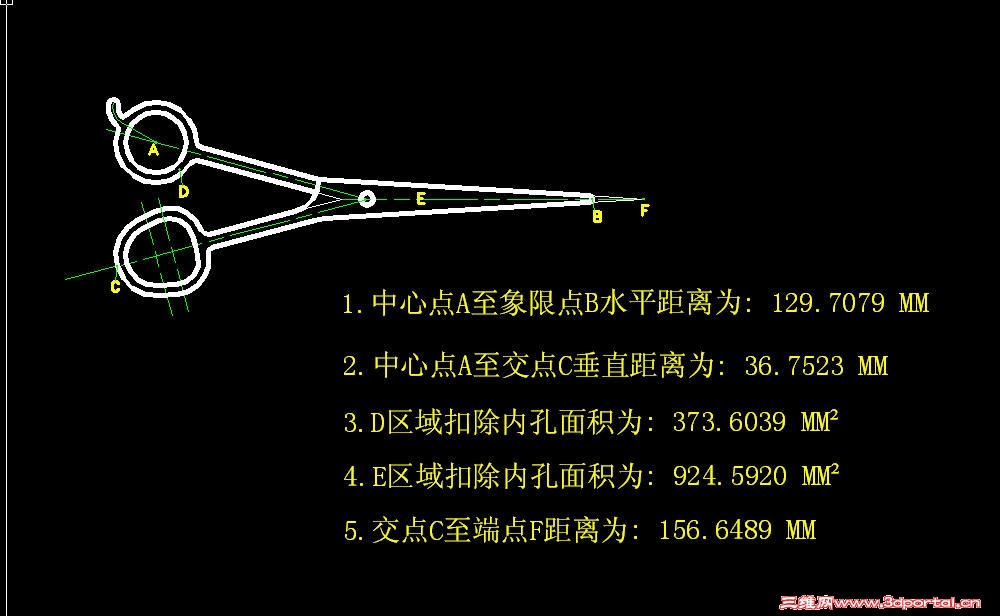

( v" P  P; w0 u) b4 W2 z CAD几何作图竞赛题12月.jpg

评分

参与人数 1三维币 +5 收起 理由
woaishuijia + 5 参与鼓励

查看全部评分

回复 支持 反对

举报

冰冻咖啡
发表于 2011-12-15 14:45:18 | 显示全部楼层 来自： 中国福建泉州
本帖最后由 woaishuijia 于 2011-12-22 00:58 编辑
' y: J) x  V! O1 G+ t1 b% ]: O  |1 r7 J* n+ D
第一次参加来试试

评分

参与人数 2三维币 +25 收起 理由
2005llnn + 20 二等奖
woaishuijia + 5 参与鼓励

查看全部评分

回复 支持 反对

举报

weng1985
发表于 2011-12-15 16:54:41 | 显示全部楼层 来自： 中国上海
本帖最后由 woaishuijia 于 2011-12-22 00:58 编辑
/ S5 M5 Z# _; `/ t' L/ X

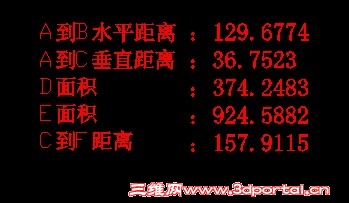

( y+ `- Q% }" M; G3 G: A+ s不知道 左上角 那 有没有R角
. u6 W- v  x6 Y还有R10交点出有没有R15

联系.dwg

91.18 KB, 下载次数: 1

评分

参与人数 2三维币 +15 收起 理由
2005llnn + 10 三等奖
woaishuijia + 5 参与鼓励

查看全部评分

回复 支持 反对

举报

houchedating
发表于 2011-12-15 17:22:41 | 显示全部楼层 来自： 中国北京
本帖最后由 woaishuijia 于 2011-12-22 00:58 编辑
+ G5 S, \* t. @7 O3 i5 x5 V- K: d2 d/ x5 ]6 R* ]% H6 p

评分

参与人数 2三维币 +15 收起 理由
2005llnn + 10 三等奖
woaishuijia + 5 参与鼓励

查看全部评分

回复 支持 反对

举报

mgame168
发表于 2011-12-15 17:53:51 | 显示全部楼层 来自： 中国台湾
本帖最后由 woaishuijia 于 2011-12-22 00:58 编辑
+ P2 I4 f" @8 {/ Q8 O/ e" S+ U+ z' b* x. d
交卷了~~# p4 I% S& ]4 f' j) m/ b5 Q
/ j# `0 C# ^1 s: T$ l

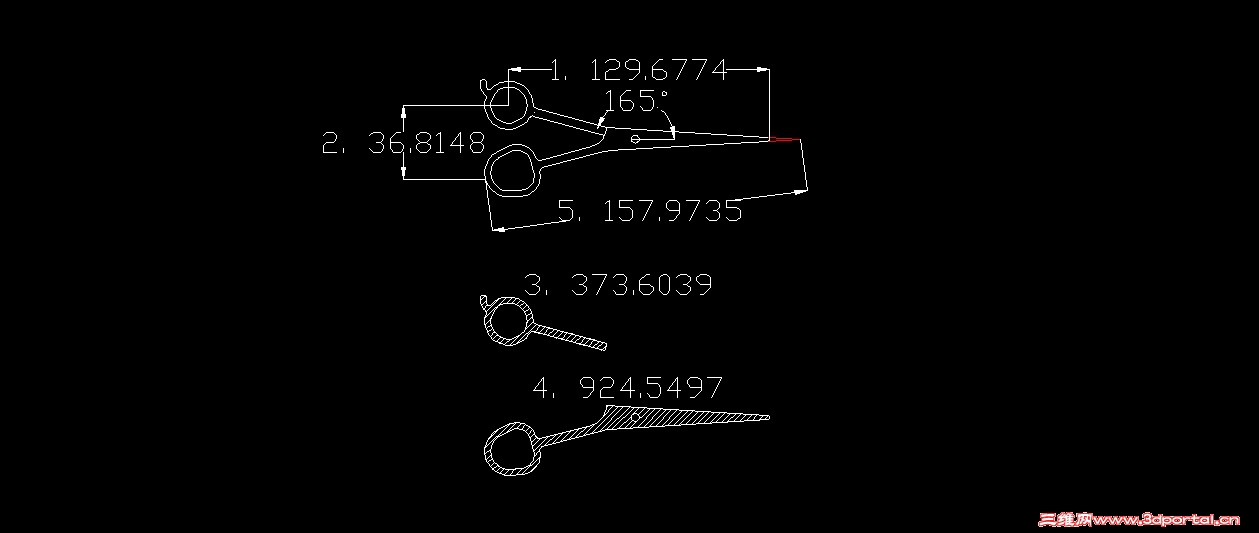

mgame168.jpg       mgame168.dwg (41.49 KB, 下载次数: 1)

评分

参与人数 2三维币 +15 收起 理由
2005llnn + 10 三等奖
woaishuijia + 5 参与鼓励

查看全部评分

回复 支持 反对

举报

gerald_lee
发表于 2011-12-15 18:05:18 | 显示全部楼层 来自： 中国天津
本帖最后由 woaishuijia 于 2011-12-22 00:59 编辑 # ~8 y0 _# S* H+ \6 S
" C1 E% k4 k7 U

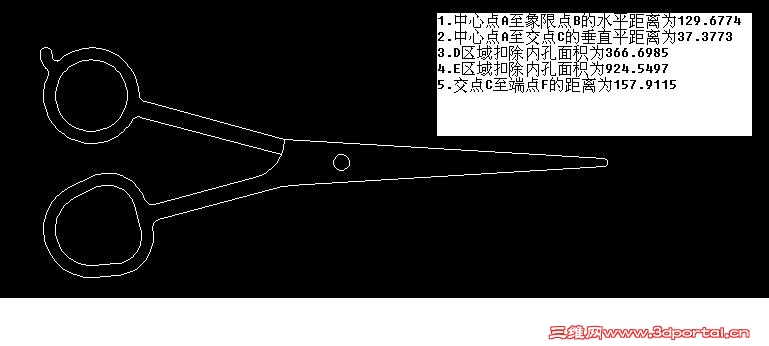

完成，交作业！

评分

参与人数 2三维币 +15 收起 理由
2005llnn + 10 三等奖
woaishuijia + 5 参与鼓励

查看全部评分

回复 支持 反对

举报

LIAIYAO
发表于 2011-12-15 18:51:05 | 显示全部楼层 来自： 中国广东深圳
本帖最后由 woaishuijia 于 2011-12-22 00:59 编辑 2 K1 Q  d  F8 U) T5 A, O: a
; v6 _' b( ?" ^2 l9 w- e
做题完毕。 " ]) p' t' g1 e4 @. l" O

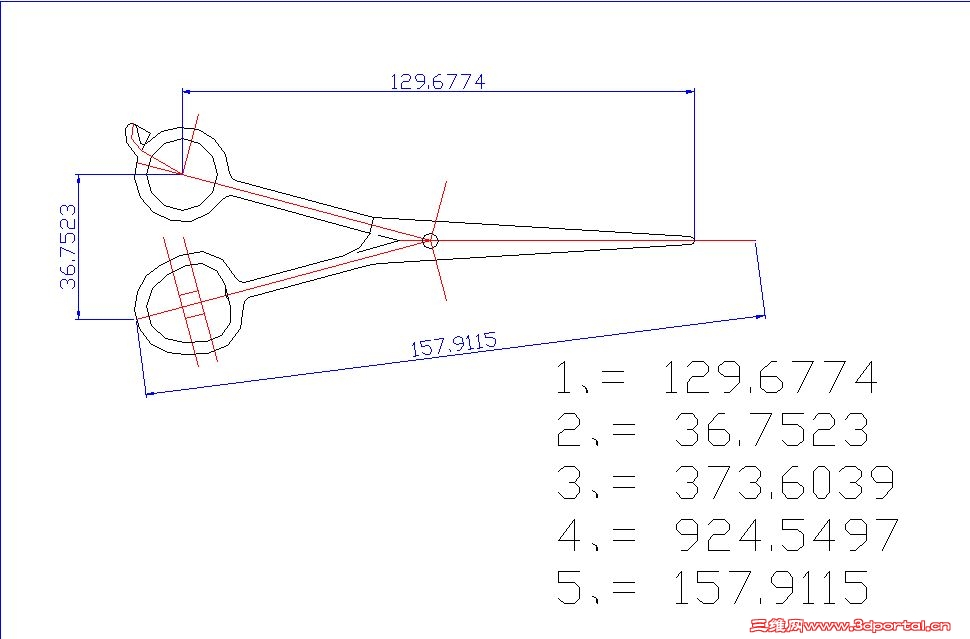

5 O9 n, L  D, C& Q. ~$ q 2011-12.jpg

评分

参与人数 2三维币 +35 收起 理由
2005llnn + 30 完全正确,授予一等奖!祝贺!
woaishuijia + 5 参与鼓励

查看全部评分

回复 支持 反对

举报

liliulaoda
发表于 2011-12-16 08:14:07 | 显示全部楼层 来自： 中国北京
本帖最后由 woaishuijia 于 2011-12-22 00:59 编辑 ! J5 M9 A' ~; _  r2 v0 P

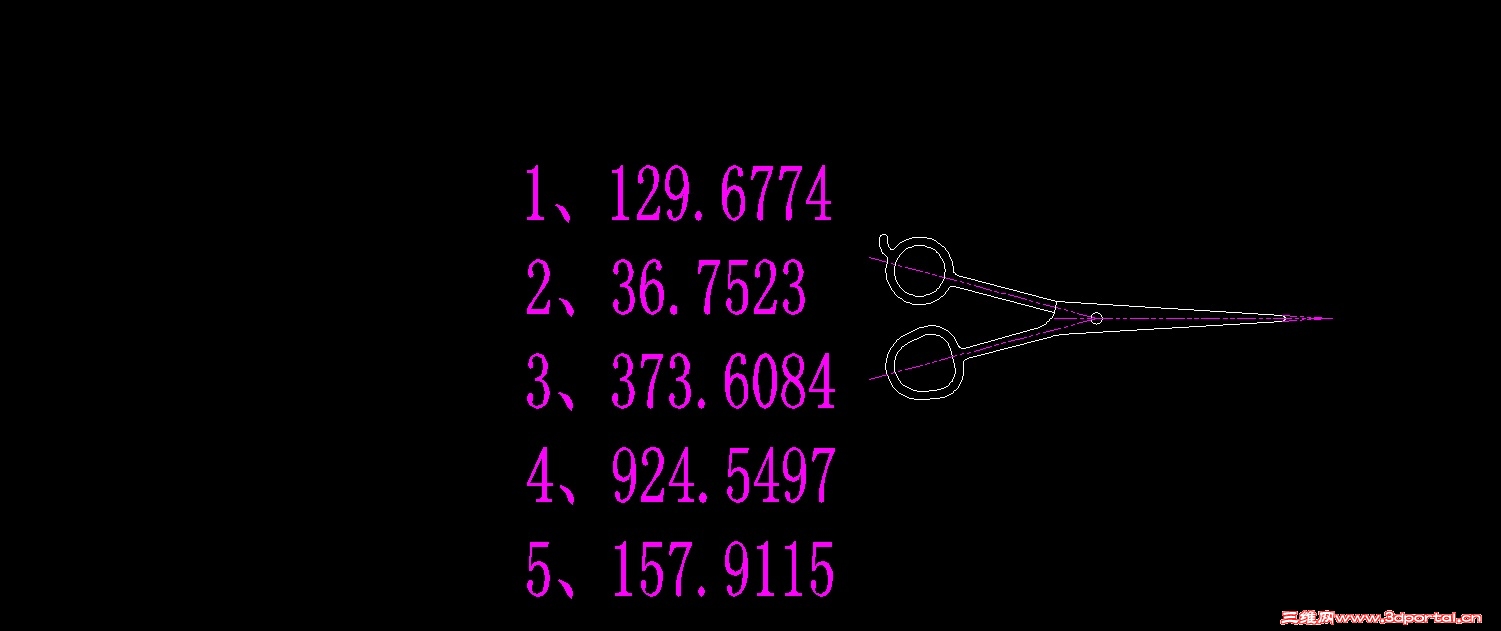

' o. @  I1 V* ^& {2 }# J

评分

参与人数 2三维币 +25 收起 理由
2005llnn + 20 二等奖
woaishuijia + 5 参与鼓励

查看全部评分

回复 支持 反对

举报

sdz1207
发表于 2011-12-16 11:08:36 | 显示全部楼层 来自： 中国辽宁鞍山
本帖最后由 woaishuijia 于 2011-12-22 01:00 编辑
9 v* @2 w1 b- Q4 n$ [$ u( m5 y2 I" Y1 O% ]' g; F, {6 s4 P1 o6 B

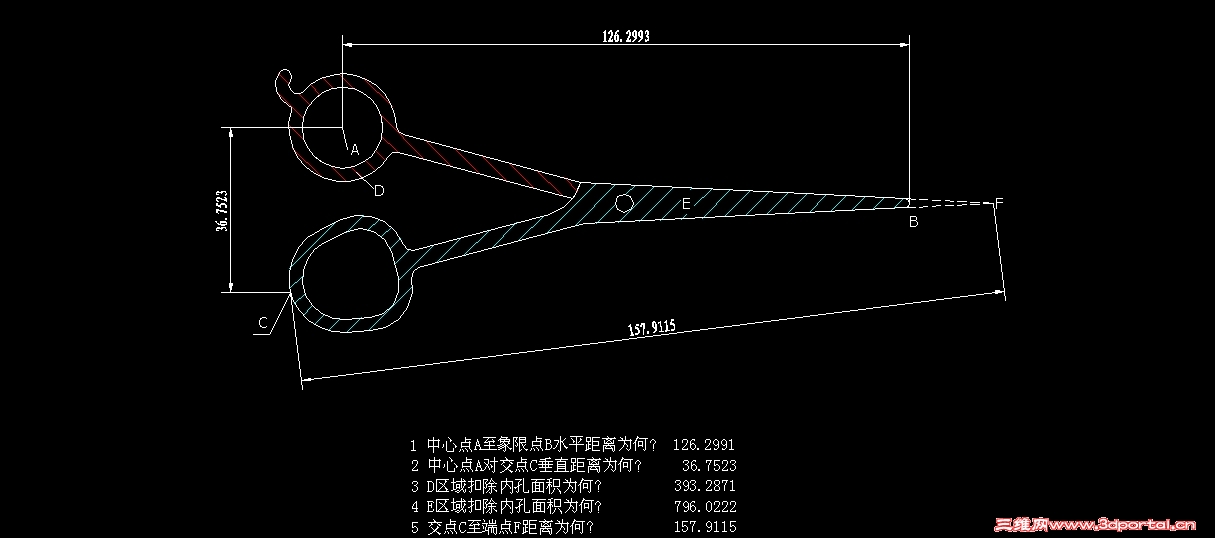

交作业，交作业请检查

评分

参与人数 1三维币 +5 收起 理由
woaishuijia + 5 参与鼓励

查看全部评分

回复 支持 反对

举报

下一页 »
发表回复
高级模式
B Color Image Link Quote Code Smilies
您需要登录后才可以回帖 登录 | 注册

本版积分规则


Licensed Copyright © 2016-2020 http://www.3dportal.cn/ All Rights Reserved 京 ICP备13008828号

小黑屋|手机版|Archiver|三维网 ( 京ICP备2023026364号-1 )

快速回复 返回顶部 返回列表
