CAXA中如何将实体转化成二维图？

shuijingcheng · 发表于 2010-1-5 08:18:14

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

请教一个问题：用SOLID WORK软件或CAXA2008制造工程师画出来的实体图形，如何转化成二维的图形？
要用到什么软件与什么工具？如果用CAXA电子图版2009能不能实现这个功能？

5460zxd · 发表于 2010-1-5 12:59:40

本帖最后由 5460zxd 于 2010-1-5 13:01 编辑

SolidWorks中可直接转化为二维图纸，其二维图中的尺寸和实体中是关联的，修改实体后，二维跟随其变。其它的软件效果我不了解。

我用的软件是：

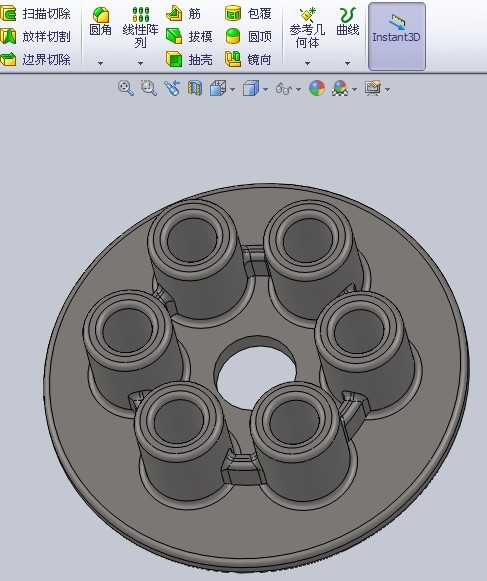

1、建模型——实体

2、绘制实体

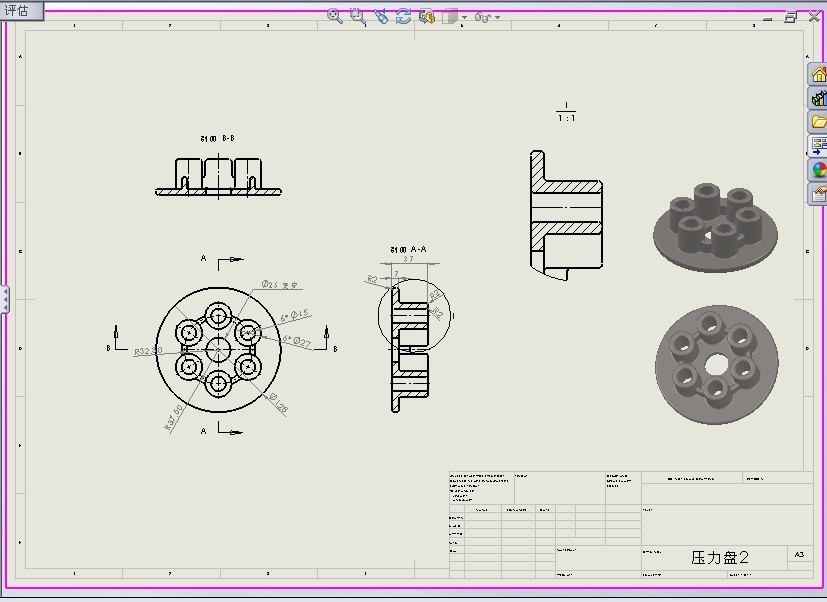

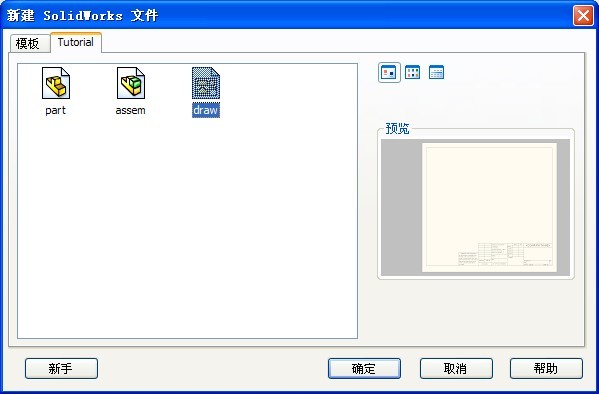

3、保存后，再建工程图，选择所保存的实体文件，进行排布、剖图、标注。


jwhjj · 发表于 2010-1-7 11:31:28

用（x-t）格式，09实体可行。

duolengxing · 发表于 2010-1-7 16:43:28

2007及2008实体都能通过CAXA电子图板中的读入标准视图实现，我用的是2007R3CAXA电子图板

卡萨 · 发表于 2010-1-8 09:17:35

caxa2009实体设计已经将3D和2D集成在一起，你用实体画的东东直接就可以输出成电子图版的二维图，和SolidWorks一样方便。

liuyan_cam · 发表于 2010-1-8 21:08:18

出来打酱油的。

哥哥很善良 · 发表于 2010-1-9 12:48:47

2007CAXA的右侧,激活第一个按钮,可以直接打开实体设计文件就可以转换二维图形了。

672623990 · 发表于 2010-1-9 18:07:08

将要打开的文件另存为通用格式如IGES，在从文件菜单输入零件就能打开了，打开出工程图和实体设计做的做法一样。

xxxdf1258 · 发表于 2010-1-12 09:45:37

新建工程图，点击生成-标准试图-选零件-视图-ok。

shuijingcheng · 发表于 2010-1-12 14:44:34

将要打开的文件另存为通用格式如IGES，在从文件菜单输入零件就能打开了，打开出工程图和实体设计做的做法一样。
+ u$ e9 n. Y7 g1 m! j" ~5 G, L( @5 M1 [672623990 发表于 2010-1-9 18:07 http://www.3dportal.cn/discuz/images/common/back.gif

我只能做到保存为IGES格式,后面的不会啊,能不能具体点? 谢谢了!

xiazai1221 · 发表于 2010-1-12 16:38:08

新建工程图，点击生成-标准试图-选零件-视图-ok。

dongchongxiacao · 发表于 2010-1-12 18:05:32

格式的文件用实体是可以打开的，打开后点零件-输出为x-t格式图版就可以将其转换成两维图了。

d9166010 · 发表于 2010-1-13 12:30:33

2# 5460zxd 感謝指教

wpf790714 · 发表于 2010-1-13 15:56:40

SW另存为x-b格式，CAXA企业版可以打开X_B格式文件，直接生成二维各个试图，还可以剖视
