[求助] 电火花工具电极

[复制链接]
发表于 2009-10-28 19:04:21 | 显示全部楼层 |阅读模式 来自: 中国江苏苏州

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
如果要加工一个模具的型腔,是否先要有与型腔相同的工具电极?
7 y! ?9 ~0 c4 B. |  h9 N) F. _# G9 F7 h- w3 F- Q. ^+ V  g
请说明电火花的加工原理(工具电极这方面)。
发表于 2009-10-28 19:19:00 | 显示全部楼层 来自: 中国广东广州
电极尺寸比型腔小,放电加工时产生火花间隙,一般按电流大小来定间隙。型腔尺寸=电极尺寸+双边火花间隙
4 n6 j: G! b0 B, {+ k3 `
建议楼主先参阅http://www.3dportal.cn/discuz/vi ... d=793550&highlight=
$ P) t( m3 w6 _电火花加工原理http://hi.baidu.com/yang130622/blog/item/0ce70c2e11ff13534ec22665.html?& c8 \1 @8 V" o

4 @; [2 Z$ q3 {9 F5 w! D[ 本帖最后由 开亮 于 2009-10-28 19:32 编辑 ]
发表于 2009-10-28 19:41:26 | 显示全部楼层 来自: 中国广东广州

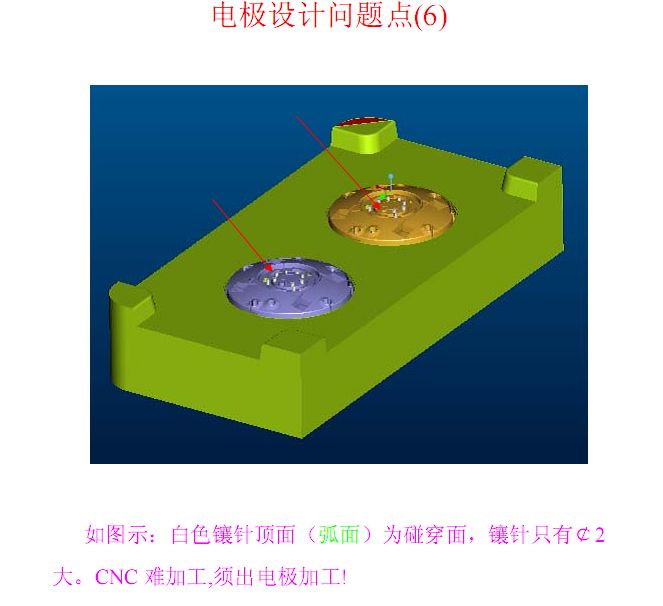

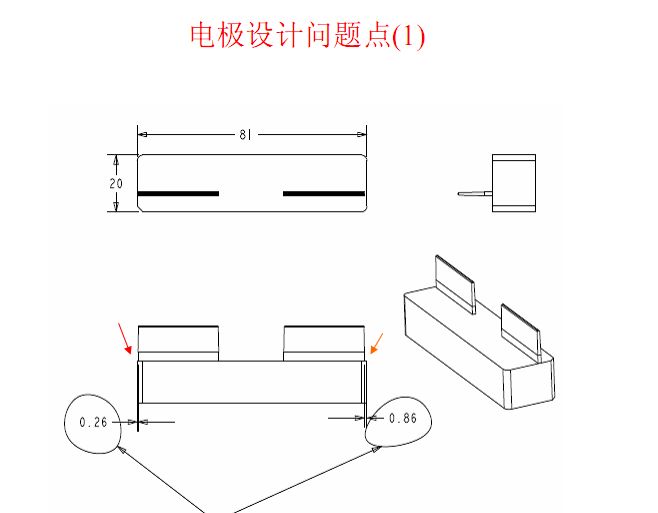

来点料让楼主参考

发表于 2009-10-28 19:43:55 | 显示全部楼层 来自: 中国广东广州
型 号 : DQ-2#          纯 铜 电 极     ( F3 E7 q7 r' Z. R2 Y- q2 l  O5 w) i
特 性 :高纯度,组织细密,含氧量极低,导电性能佳,电蚀出的模具表面光洁度高,经热处理工艺,电极无方向性。
1 {5 X7 S* |' G+ E5 O密度:8.96g/cm*3   电导率≥58.5MS/m 5 K3 q% W+ L) O( g9 A4 E
硬度≥85.2HV(维氏)  软化温度≥260℃
" X+ r; ?9 r7 [( C% s; e/ c& _应用例:冲压模,塑料模,锻造模,橡胶模,轮胎模等
6 W8 v+ b1 x3 k: O2 K2 @0 b, h! I4 T. z! t" _0 H
型 号 : DQ-3#          银 铜 电 极
/ ^7 W0 q6 c$ [/ |+ }# `# {! i特 性 :电蚀速度快,高光洁度,低损耗,粗加工与细加工可一次完成,是精密制模的理想材料。 6 r9 K, ?1 s" [- `9 b3 I; v- M
密度:8.9g/cm*3 电导率≥56.8MS/m 硬度≥99.3HV , a' u8 F* ^8 q3 J1 A
# b8 ]$ [3 ?0 C; u& n
型 号 : DQ-4#          合金铜电极% D: H$ R- ]' O2 n# _) D
特 性 :纯铜加入部分合金采用特殊生产工艺,与纯铜相比,电蚀速度可增快30%-50%
; s; X& s  ~% d% ^密度:8.9g/cm*3 电导率≥58.1MS/m 硬度≥72.8HV
) m) Z$ Q9 L, e9 i3 |  I3 }0 a* W应用例:冲压模,塑料模,锻造模,铸造模,橡胶模等
/ K: z6 Z; W  C  S9 @
& e' u' E" s4 ~; \, {7 [( U8 w7 X% }7 k! d
型 号 : DQ-5#           钨铜电极8 U2 X% q5 H% a8 T2 p5 A+ w& ?
特 性 :粉末冶金制作,针对钨钢,高碳钢,耐高温超硬合金金属,因普通电极损耗大,速度慢,铜钨电极是首选材料 * B3 q: ]0 C' }' i' k$ |
抗弯强度≥667MPa  密度:14g/cm*3
4 y9 l; M- S- \' |: V- i+ n' _硬度≥184HV(维氏)  电导率≥42%IACS
, @$ j# g% {0 C+ S7 m+ k应用例:高碳钢,钨钢,硬质合金,修普通电极,小锥 ' k) \1 t6 f* H  X+ S
度型腔,小孔加工。
( B; x. u0 d  @& C! H8 @5 {: M  X1 i4 t% [
- J1 s8 J* ]( P% [  s/ Q6 s4 G
型 号 : DQ-6#           银钨电极: x% k) h) g9 s6 w& F" \' m1 s
特 性 :电极中的极品,一般加工设备及刀具很难加工出高光洁度的电极,用此电极修普通电极能达到最佳光洁度,从
  ]! R/ g8 I/ ?: G$ m: g- \8 e! m而使模具达到非常高的精度。
- T5 _: a2 b  E3 @- E2 {密度:15g/cm*3  硬度≥157.7HV(维氏) 9 e( i! M) l6 T( t. f* z1 b2 F0 {8 q) X
抗弯强度≥657MPa  电导率≥45%IACS . \8 Z, d3 Z+ N. q1 w5 h' M/ a; E. Q$ h

6 c, f: c# b4 p5 z& A( }( n& l' q型 号 : DQ-7#           铬铜电极/ x# o% c. X5 c) L9 d
特 性 :导电导热性能好,硬度高而耐磨,直立性好,电火花打薄片不弯曲。
* }8 Y( ~" l% i! a4 Q8 D" w密度:8.9g/cm*3     抗弯强度:390MPa & H# M/ \+ ?( W' p0 o. G# A
电导率:90.7%IACS   硬度:106-167HV=[60-84HRB]
/ D4 N2 c. p4 H应用例:放电打薄片、导电块、电子零件
发表于 2009-10-28 21:08:40 | 显示全部楼层 来自: 中国河南安阳
由于电极价格较贵,如果你的模具型腔复杂的话,可做主型腔电极和副型腔电极,先用主型腔电极加工出主型腔(电极形状只需符合主型腔),再用副型腔电极(形状需符合模具)加工夹角、窄槽、异形盲孔等部位。. [! x" g+ H/ C4 ?" L% @
      我做过压出花纹的模具,先用铣床粗铣,再用主型腔电极电打出主型,最后用带花纹的电极细打。- @% b3 l* a9 U, v! J% z

! X) |8 z7 p  L! T% r[ 本帖最后由 baolongzhou 于 2009-10-28 21:20 编辑 ]
 楼主| 发表于 2009-10-29 20:40:58 | 显示全部楼层 来自: 中国江苏苏州
那间隙控制精确吗?精度可达多少?
3 o4 @9 g/ n4 d, F( e8 b
- n7 S( {+ q+ V# M* t6 R$ g) G如一个模具的型腔曲面非常复杂,那工具电极是如何制作的,如果工具电极有损坏,如何修复到原先尺寸?
发表于 2009-10-29 23:05:24 | 显示全部楼层 来自: 中国湖南长沙
复杂的模具需要由机械加工和电加工结合起来进行。一般的做法是:先用加工中心或数控铣开粗,用精雕机进行精加工,这两者无法加工到的位置(如:直角、尖角等)由电火花来完成。最后需要由专业的抛光师傅进行抛光,当然目前也有一些很先进的抛光技术,如:火焰抛光,化学抛光,超声波抛光等。如果模具材料是超硬材料,如:硬质合金,就需要直接用电火花加工。电加工对电极的磨损是非常小的,电极一般是用紫铜进行加工而成,由于紫铜的价格比较高,所以很多人开始用石墨来代替紫铜。目前一些高精度的电火花加工已经开始用铜钨合金作电极。希望能给楼主一点参考。
发表于 2011-5-31 15:02:59 | 显示全部楼层 来自: 中国江苏南京
铜钨合金作电极,关注中
