[已解决] 空间凸轮的画法

[复制链接]
发表于 2009-9-6 00:31:33 | 显示全部楼层 |阅读模式 来自: 中国江苏无锡

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
旋转角157.5度,基圆R100,滚子直径62,升程75,圆柱凸轮
发表于 2009-9-6 10:35:32 | 显示全部楼层 来自: 中国江苏镇江
不明白,能不能画个草图,标注示意下?
 楼主| 发表于 2009-9-14 15:31:54 | 显示全部楼层 来自: 中国江苏无锡

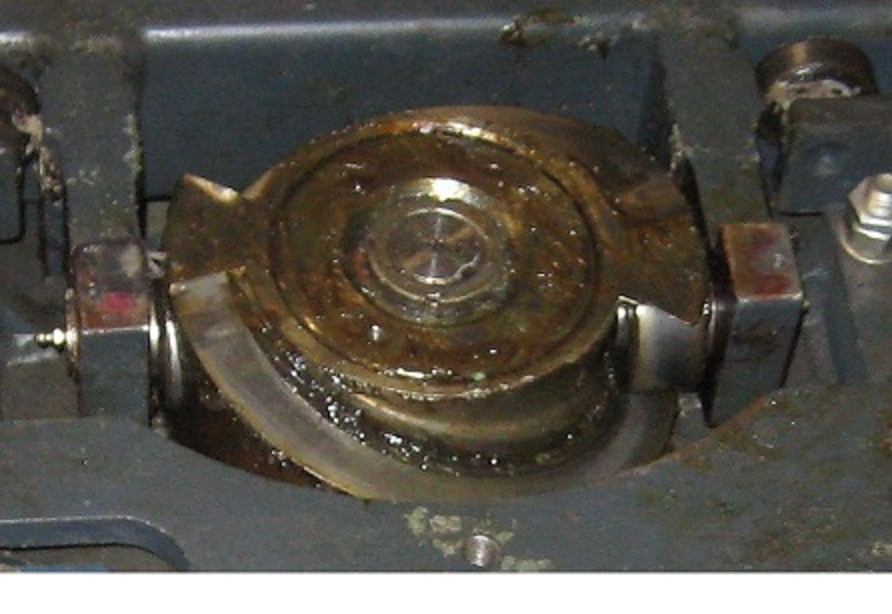

如图 照片 6 T. x2 s) }( \# j# K3 H& [
参数 在1楼
发表于 2009-9-14 17:16:50 | 显示全部楼层 来自: 加拿大
圆柱凸轮需要以下信息:' _  a) n. `7 P& [" v$ C; \5 k
1、基圆——以凸轮的最小曲率半径为半径所作的圆称为基圆,基圆半径用r0表示。 + Y$ s/ q3 E$ Z& Q8 N6 I
2、推程,推程运动角δ0   $ K( n' f" x% M: U$ H
3、远休止,远休止角δ01
+ G/ Z% ]& m+ V, X5 u" W  p' K: M- z+ B4、回程,回程运动角δ0’
/ g0 X, S) o! p$ m0 t* v' f5、近休止,近休止角δ02" h) T0 E6 t0 m* j3 |6 I5 G3 h
6、行程——从动件在推程或回程中移动的距离,用h表示3 |* {7 f# t2 e# }) d

7 E7 n& E8 B* ^. [# H2 e例:0-120度以余弦加速度上升,120-180度保持静止,180-270度以余弦加速度返回原处, 270-360度静止。基圆半径100,行程60,凸轮内孔半径50。
  F; n8 K/ A, g: Q. a# S0 t四段方程:圆柱坐标系2 w5 E, _1 r( Y, F% p$ J' @
theta=120*t
. p$ h9 ]5 u; O* c9 e/ v5 _b=2*pi/3
& z; C2 z0 O% L9 [r=100+60*(1-cos(pi*120*t/b))/2
* Z$ s* z/ O1 ?' L/ N' o3 `3 iz=06 c0 l  B. a! q* R" b# I! v* ?, L

& n; W; F7 U1 [) d- E  gtheta=120+60*t$ _$ T5 W  I0 m9 S
r=60+100: A! @5 _; C9 v2 X2 i
z=0
# v( H2 g* u. M1 m0 Y' y; Z
, V' s2 m1 g9 v  }: jtheta=180+90*t
) R+ k" |  r/ {. k, hb=1*pi/2! F0 x3 y2 X0 r" n) k
r=100+60*(1+cos(pi*90*t/b))/2
  j; F5 T9 M  ]! @! e2 }0 Lz=0# q, ^, E/ u$ b7 i/ h1 _& `% B; k
, r' L6 p% Y3 H- ]* p6 P& S
theta=270+90*t: _5 Y4 X7 T9 d7 N- U
r=100
8 Y3 z3 J7 D5 T: d* A& Tz=06 b/ i# k5 A3 _/ _
: V3 \0 F4 M5 ]- F# e
画出来就是:拉伸就可以了!

tu_lun_cos.prt.rar

63.62 KB, 下载次数: 98

评分

参与人数 1三维币 +5 收起 理由
wz_111 + 5 应助

查看全部评分

 楼主| 发表于 2009-9-20 20:15:25 | 显示全部楼层 来自: 中国江苏无锡
我说的是空间圆柱凸轮,非平面凸轮!!!急!!9 r% ], O/ T; H' U3 h; V6 q. G
看照片!!!!!!!!!!
发表于 2009-9-21 18:08:21 | 显示全部楼层 来自: 中国山东青岛
新手,学习中。。
发表于 2009-9-21 20:10:45 | 显示全部楼层 来自: 中国河南濮阳
先确定:1、基圆半径用r0;  2、推程运动角;。3、远休止角;4、回程运动角;5、近休止角;6、行程——从动件在推程或回程中移动的距离。再确定凸轮的运动规律。最后根据运动规律绘制转角与形成的关系曲线(基准图形),使用VSS建立凸轮特征。
发表于 2010-4-13 09:03:28 | 显示全部楼层 来自: 中国上海
相当可以,相当漂亮
发表于 2010-4-13 13:24:10 | 显示全部楼层 来自: 中国山西大同
学习了,呵呵
发表于 2010-9-30 17:28:18 | 显示全部楼层 来自: 中国广东东莞
经黄啊,学习了,不知道能不能学会
发表于 2011-3-25 21:03:47 | 显示全部楼层 来自: 中国江苏南通
我也要学习,谁做个教程啊
发表于 2012-10-16 16:29:19 | 显示全部楼层 来自: 中国浙江温州

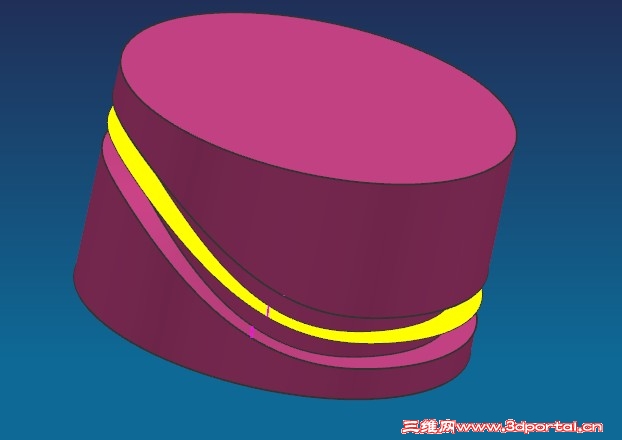

QQ截图20121016162839.jpg ) t2 J/ V# @6 F) t  Z7 n2 p) d* u
这个吗
发表于 2012-10-17 11:35:12 | 显示全部楼层 来自: 中国广东东莞
不错啊!学习,学习!
发表于 2012-10-17 16:08:49 | 显示全部楼层 来自: 中国湖北十堰
这个以前大连机床厂有个人写过一篇论文发表过,有具体方法。" {+ N; T' K8 o7 E" z! l4 Q$ }* D
《基于Pro/ENGINEER平台的弧面分度凸轮特征造型》* B7 r* U  |: r2 D
发表于 2012-10-20 15:12:31 | 显示全部楼层 来自: 中国山东青岛
做的不错,学习一下
发表于 2012-12-21 15:10:20 | 显示全部楼层 来自: 中国上海
这是圆柱凸轮,可以用包络命令做。
