『1007』实体练习题

astrokylin · 发表于 2009-6-14 18:23:52

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

讨论

driver · 发表于 2009-6-15 18:11:46

提个建议啊，出题时复杂模型的图纸最好用pdf文档，可以放大看尺寸。

driver · 发表于 2009-6-15 18:16:35

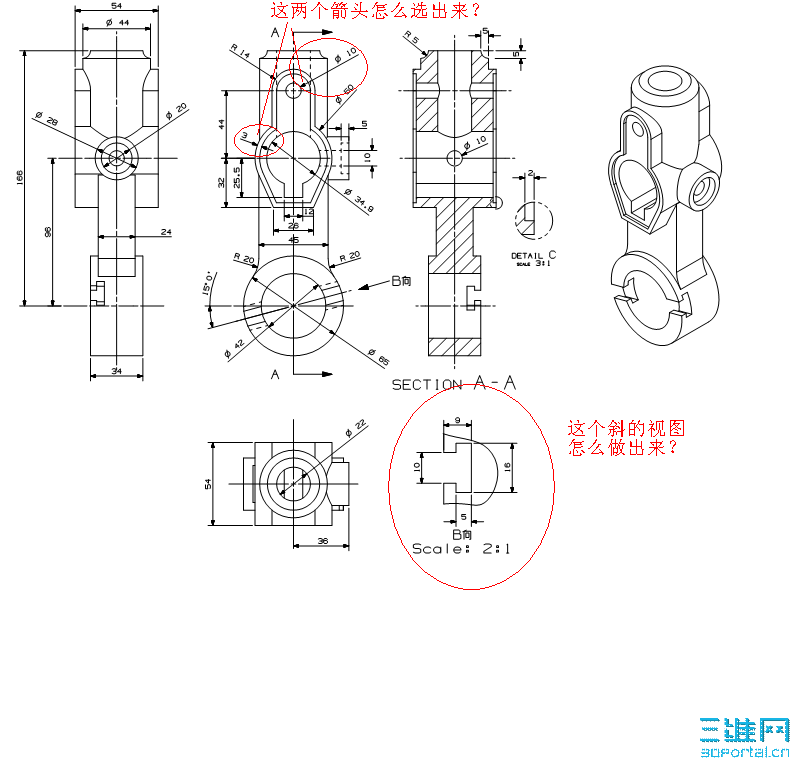

工程图问题

astrokylin · 发表于 2009-6-15 18:42:59

提供part文档，需要出题人先做出来，而且就直接出答案了，会给出题人带来麻烦！
出题人尽量放大吧！

斜的视图用相视图？

driver · 发表于 2009-6-15 18:51:57

原帖由 astrokylin 于 2009-6-15 18:42 发表 http://www.3dportal.cn/discuz/images/common/back.gif& j9 E0 [$ t8 \2 p0 ~2 l" w/ ~: Z
提供part文档，需要出题人先做出来，而且就直接出答案了，会给出题人带来麻烦！+ C+ A4 J% `$ r# F- j9 D9 H( j/ T
出题人尽量放大吧！
8 \' m4 a% k$ R# t3 [
: F) K8 ^3 d* |) f% I斜的视图用相视图？

不是part文档，是pdf文档

astrokylin · 发表于 2009-6-15 19:05:10

原帖由 driver 于 2009-6-15 18:51 发表 http://www.3dportal.cn/discuz/images/common/back.gif6 b& k& _5 @& O) S6 _
% V+ P# L, ?# z5 v, M: _

6 S) J! {7 y! S2 w1 G; r& i& ]不是part文档，是pdf文档

今天忙晕了～～图片也可以放大的，和pdf文档差不多，放的太大会模糊。

fsxs · 发表于 2009-6-15 23:21:01

出图是应该用PDF格式的，图片格式的看的不太清楚

箭头在“尺寸样式”里选“箭头在外”
下面可以用局部视图
先用旋转剖，在局部视图
不知道有没有更好的方法

driver · 发表于 2009-6-15 23:38:20

谢谢楼上，箭头样式找到了。
UG 6.0有向视图功能么？找不到。

[ 本帖最后由 driver 于 2009-6-15 23:41 编辑 ]

astrokylin · 发表于 2009-6-16 00:05:56

就是投影视图

uuiioo1233 · 发表于 2009-6-16 07:59:20

直接投影视图，再把视图的改小就行。

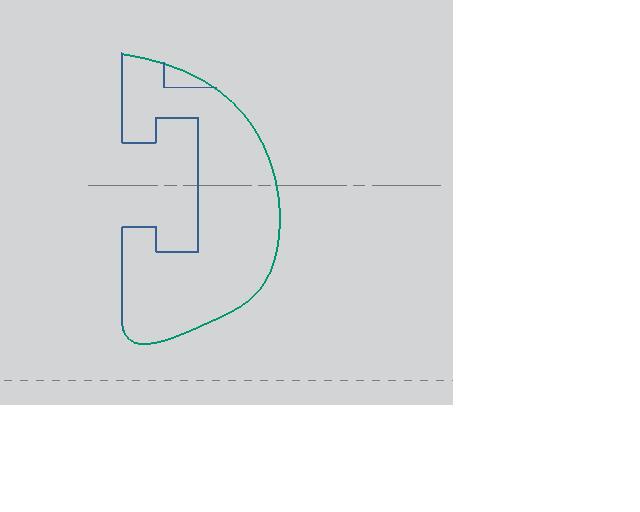

没空作图，借用题目里完成的模型截了一个示意

[ 本帖最后由 uuiioo1233 于 2009-6-16 08:19 编辑 ]

2L682 · 发表于 2009-6-17 05:40:08

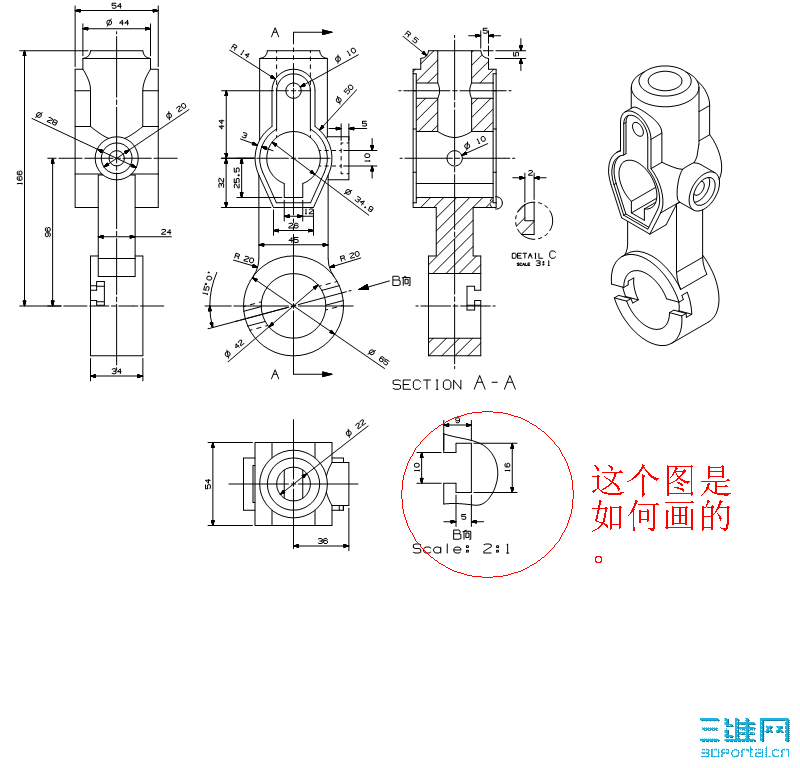

局部向示图是如何画的。看了楼上的还是不懂。
