3、活动内容：对浩辰CAD最新版本——浩辰CAD2009进行讨论，讨论的内容是对该软件应用上的小常识、技巧、新

8 \3 b2 V$ {& d; ]7 [发现的功能、CRACK等，也可以探讨对该活动的建议！

9 j" K" ]5 R+ {# G4 p3 p+ a" n4 X4、活动方式：本帖下跟帖！
8 C: o" R, y5 n2 j0 X$ t
1 |1 }9 U; J( s; W5、奖励办法：

（1）有实质性价值的讨论，一般奖励4-6分，甚至更多！
+ t9 N' h" `- W8 Z# u
（2）一般讨论奖励1-2分，但禁止灌水（灌水必杀）！

灌水贴合垃圾帖范围见：http://www.3dportal.cn/discuz/viewthread.php?tid=121220&extra=page=1。

" E8 h+ F/ |  g( y3 R) ?
                                                                                              『其它CAD技术交流区』——yulongfan（洗尘）

龍杺起航

软件简介：浩辰CAD2009 随需而变
3 L6 ]- e1 I) c# R开放、完善的二次开发环境 二次开发软件轻松移植 对接无忧
主流打印机驱动内置、自动排图 提高打印输出效率 输出无忧
完善管理功能、人性化操作工具 不一样的使用感受 使用无忧
一、 全面的二次开发环境
?　Autolisp 接口?
?　Visual lisp接口，软件内部提供集成开发环境(IDE) ?
?　SDS(ADS)接口?
?　VBA接口，软件内部提供集成开发环境(IDE) ?
. x0 j1 s9 X0 u5 y  J/ W" ]' L( S3 O?　能够完美兼容ARX的GRX接口，对二次开发产品实现“一套代码，两个平台”。
5 r4 ]/ O' w5 {9 s二、 打印输出功能升级?
$ }: y1 m! i, @) D+ z& K?　HDI接口升级到3.0版本
增加接口纸张上层定义接口功能。此功能为后面的二次开发产商提供定制打印接口。
?　和佳能公司合作开发了浩辰CAD的佳能打印机驱动。?
6 b2 P+ k1 M. f4 u2 G7 m  o?　增加DWF虚拟打印驱动
" Z& H1 k. H- W, Y- Y可按选择区域输出DWF文件，更灵活更方便，而且可支持网络发布功能 。?
0 s5 I) {# A7 ~?　自动排图，拼图打印
2 ^- Z1 B8 z# W( `9 g6 O5 c2 |5 B9 L" C4 B提高打印效率、节省纸张。自动将一个文件中的多个图框折开后分别进行排图，智能识别算法，能识别出多数图纸的图框及比例，在行内绝对领先。?
' Z  ]8 z% @' b0 s7 V6 D?　PLT打印
0 Z9 J0 |0 T" ~3 s( R简易集成式出图程序，将设计人员的出的PLT文件发送到打印机
. `8 Y4 f3 u( F- P- y8 ^三、 完善图形管理
1、 图层转换（laytrans）
轻松解决不同专业软件、不同设计师图层定义不统一的问题。图层名相同但定义不同时，利用“映射相同” 可快速进行转换。目标图层可从其他图形文件中加载，更方便用户转换。可用通配符在“转换自”列表中一次指定要多个名称相似的图层。
2、 视图管理（view）
保存视图各种操作，避免重复操作。可快速切换视图，从不同的视角操作图形。通过“定义窗口”可一次定义多个视图。可查看视图的详细信息，检查视图设置 。
3、 别名编辑 aliasedit
# D( p- o0 G& R8 V/ @' K: y提供执行文件无需启动浩辰CAD就可以调用对话框对别名进行编辑。可直接在浩辰CAD调用Windows操作系统命令。
0 z$ T; M, f/ [4、 图块属性管理battman
对属性块的属性进行统一修改，方便用户大量修改属性块。自动预览修改，可显示用户所做的任何可视属性更改，方便用户确认修改。
5、 图块统计bcount
方便用户统计块，可快速统计所选对象包含的块名以及插入的个数。
四、 增强操作便捷性
+ Z$ y' d2 {6 _( t( _1、 动态输入
; ^3 Z4 a) L6 S6 S& L5 a+ k) f- J# F“动态输入”在光标附近提供了一个命令界面，以帮助用户专注于绘图区域。可以隐藏命令窗口以增加绘图屏幕区域。
! B: X& h- u0 V; Y: i* A2、 右键拖动
' u2 k* q9 w- M" X' P选中实体后, 如果用户使用鼠标右键而非左键拖放，系统将显示快捷菜单。简化了移动，复制和粘贴为块的操作步骤。
3、 框选效果
选择框动态透明显示，用颜色来区分window和cross两种选择方式，框选过程更加直观。
' h( n5 \; q7 w) V$ T( i4、 设计中心和工具选项版增强
& `  f" H0 }. o8 @; w设计中心显示的块可以直接拖动到当前图纸中。绘图区域中的块可以直接拖动到工具选项板中。工具选项板实现导出,导入功能，便于再使用和共享。
5、 文字和标注前置
' {4 x+ }3 A' s  O- Q3 s文字和标注前置命令可以一次性改变所有标注对象（或文字对象）的绘图顺序。更好的适应绘图过程，提高了工作效率，只需一次操作就可以把全部标注对象（或文字对象）放置在最前端。
, J' l# U, v/ I2 t4 v) Q6、 快速计算器与普通计算器不同的是，快速计算器是一个表达式生成器。
& F; d: |) f- r7 B/ w& @7、 浩辰工具箱不用专业软件也可轻松绘制系统图。提供多种方便的绘图小工具，用户可以直接利用浩辰CAD平台快速完成专业软件的管线平面图和系统图绘制。
获得奖项：◆1992年，公司成立。
" c- z9 I6 q7 ^0 Y◆2001年，建立苏州浩辰软件基地，进行浩辰自主平台软件开发。
◆2002年，在美国达拉斯和日本东京设立合资企业和分支机构。
( C) I& p- p$ i  G1 m◆2003年，成功推出浩辰ICAD自主平台软件，获国家版权局自主知识产权认证。
◆2005年，浩辰ICAD系列产品得到建设部和河北、福建、新疆、大连、吉林、山西、山 东、云南、江苏、天津等地行业主管部门的推荐和认可。
' _6 F! x' U1 L7 l◆2005年，浩辰ICAD平台软件通过建设部科技成果评估。
◆2005年，浩辰ICAD平台软件获得“苏州市科技创业投资公司200万科研投资”。
◆2005年，浩辰ICAD平台软件获得“江苏省软件和集成电路业专项经费”重点支持。
◆2005年，深圳市建筑设计总院一次性购入1115套浩辰ICAD平台及专业软件。
◆2006年，中国勘察设计协会（中设协字2006第17号）全面推广深圳总院使用浩辰软件的成功经验。
◆2006年，浩辰ICAD平台软件通过了江苏省科技成果鉴定。
) P! Q; `6 {2 a5 X, y$ z# r! w◆2006年，浩辰ICAD入围北京市推进企业使用正版软件产品推荐目录。
◆2006年，浩辰ICAD平台软件获第四届江苏省优秀软件产品金慧奖。
◆2006年，浩辰ICAD荣获“2007年度中国信息产业CAD采购首选品牌”。
◆2007年，浩辰ICAD2006i荣获《计算机世界》年度产品大奖。
3 m! m/ T" v4 d  h% c) `4 J◆2007年，浩辰公司总经理陆翔荣获“2006中国产品创新数字化（PLM）十大年度人物”，浩辰公司荣获“2006中国产品创新数字化（PLM）十大优秀本土供应商”，浩辰ICAD平台软件ICAD2006i和浩辰ICAD平台机械软件IJx2005i同时荣获“2006年中国制造业信息化优秀推荐产品”。
◆2007中国最具影响力创新成果百强企业。
/ O  P2 S' q# _5 J' o: \& Y◆2007年，浩辰ICAD机械软件获第五届江苏省优秀软件产品金慧奖。
◆2008年，浩辰公司总裁陆翔荣膺中国火炬创业导师。
◆2008年，浩辰公司荣获高新技术企业证书。
◆2009年，浩辰通过CMMI L3国际评估认证，成为CAD行业首家通过CMMI L3的软件厂商。

龍杺起航

浩辰机械2009，是一个集基于绘图、设计管理和数据集成等功能模块，产品立足于当前我国制造业企业信息化建设的需要，其实用性、通用性、集成性、先进性、开放性弥补了单纯CAD平台绘图的局限，综合功能国内领先，不仅能出色的完成绘图工作，更能全面解决企业项目设计和系统集成的需求。2009版主要面向企业用户，涵盖了二维机械CAD软件的全部领域。
　　☆智能化的图纸、明细表功能
　　浩辰机械可快速生成、重绘图框，不但提供符合标注的格式，也可以提供用户自定义模式。浩辰机械提供的序号标注与明细表，可以实现序号标注的智能生成、插入、删除等。并具有序号自动吸附对齐以及明细表自动生成与编辑功能；序号与明细表双向关联，明细表可智能更新。
0 \: t4 q" D: N2 b4 T

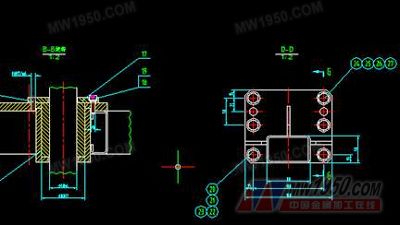

& X# O* a* ~7 G; n( u6 y6 I9 S（图－图纸设置）
+ ]. U- N8 `0 i+ t3 g1 G: m6 t5 u
9 u& ^2 F0 S& G# a0 M6 F* e  a, @# X8 {（图－序号标注）
& P) a, `# u" W5 F. o3 I  `

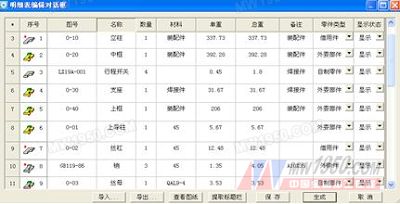

（图－明细表编辑）
  O+ p4 i7 F8 f5 p　　☆标注功能，完备规范，操作准确
- o5 f0 _0 P0 N9 l　　丰富的尺寸标注功能，利用浩辰机械2009提供的强大的工程尺寸标注命令，用户可方便地进行符合我国国家标准的工程尺寸标注和其他操作。浩辰机械2009在浩辰平台的尺寸标注功能的基础上，对浩辰平台尺寸标注功能中的不足加以改进，增加了诸如智能标注、尺寸公差标注、倒角标注、引出标注等形式，为用户提供方便、丰富、完美的尺寸标注功能。

（图－标注）
* ]+ `; b- V+ }: N　　☆高效绘图工具
　　绘图工具提供的功能有效的提高了绘图速度。
　　2.参数化国标图库模块
　　参数化国标库、系列化零件设计开发系统、超级符号库部分。
　　☆参数化国标库
9 E* F: |4 a( E# A6 e8 Q9 o5 o% \　　浩辰机械提供了全开放的参数化图库出库和维护工具，彻底摆脱了以往只能采用编程手段才能实现参数化图库建库工作以及图库维护升级困难等的特点。拥有了浩辰机械的参数化图库管理系统，就拥有了一个无限大的参数化图库。使用浩辰机械的参数化图库管理系统，用户可以自由地修改和追加库及库中的内容。库中内容分类管理，每个图形的尺寸数据存储在一张或多张数据表内，可以迅速完成各种标准件的调用、建库和图库管理工作。支持明细表信息的自动提取。
& ^7 {+ [# m  }& K4 ]* q9 a+ g+ T
　　☆系列化零件设计开发系统
　　系列化零件设计是浩辰机械中很有特色的一项功能。目前提供44个分类图库，1800个零件类。它是参数化图库的补充，支持一张图纸的完整信息，如：图形、各种标注、图框、文字等。利用它可以进行复杂零件的参数化设计。系列化零件设计开发系统是一个独立的程序，在浩辰机械中可以进行调用，出库的零件支持再编辑，支持明细表信息的自动提取，但编辑的数据不会保存到数据库中。
0 ^, C- T; |( K: ]1 i+ w0 ^! x! y　　系列化零件设计入库系统，是提供给广大绘图者使用，将非程序员（绘图者）绘图数据写入数据库（Access），并随意进行调用的程序。绘图者无需软件编程的专业知识，只要会使用CAD类产品便可进行设计系统的编辑过程。再复杂的图形，只要想得出便可以绘得出，该系统可进行系列存储，同类型结构零件只需输入相应参数值即可输出准确图形。该软件适用于制造业设计、开发、管理零件库的全过程，是广大设计者设计、保存零件的首选工具。
2 {' z6 y) q" y8 |" w
6 o4 v: A% e* F& T- G（图－系列化图库）

龍杺起航

　☆超级符号库
　　浩辰机械为用户建立了我们设计时常用到的符合国家标准规定的液压符号库、气动符号库、电器符号库、运动符号库、夹具库、工艺表格图样库、设计汇总表格图样库等。此外，利用浩辰机械，用户还可以方便地建立自己常用符号的符号库，一旦对某些符号建库，当再绘制他们时，直接从库中调用即可，并且调用支持任意比例。每个符号同时可以附带“代号”、“名称”、“重量”、“材料”、“标注”等信息，以备后期统计数据。

（图－超级符号库）
1 I0 d+ X+ A5 u7 y6 U) @　　3.数据集成系统、打印模块
9 S" \% U* V9 F1 ^8 ?0 k$ X3 M/ e) ?　　批量数据提取、明细表数据汇总、批量图纸打印部分。
　　☆批量数据提取
: B9 k6 o7 n2 z" t5 d　　批量图纸操作功能，是从项目管理系统中独立出来的一个非常灵活的对已完成装配部件（含有明细表数据）及其下属的子部件的标题栏、明细表数据进行BOM数据提取、输出并进行汇总处理的实用工具。使用它无须打开图纸，大大的提高了绘图及管理工作者的工作效率。
　　☆批量图纸打印
　　智能的自动排图功能，可以按目录，按文件添加图纸文件，引入了“分页”的概念，重新优化了排图出图功能，自动识别图纸比例、自动摆放图纸、自动旋转图纸，同时，也还可以根据实际需要修改部分或全部图纸的比例，以满足设计过程中审图时打印缩略图纸的需要，使大幅面绘图仪的效率成倍提高，纸张的利用率也提高了很多。
　　快速的批量打印功能，可以根据用户在一个dwg文件中选择的多张图纸，系统会根据智能的图框识别技术，自动计算出需要打印的区域。自动完成批量打印操作。
( ^0 M) w+ A5 u$ T8 p+ l- f
（图－平台打印）
2 U/ D$ M& s- ?- w: I. K. `　　4.表格处理模块
% v7 k. T" `1 U9 a  ?　　自动表格、超级卡片、表格数据导入导出部分。
　　☆自动表格
　　自动表格是浩辰机械中提供的一个小巧的报表方式，用户可以根据系统自带模板或用户自定义模板，添加表格数据后快速生成相应表格。非常适用于不固定表格的报表情况。
1 t$ ~! O( A, [" e, L) k7 [
（图－表格）
( y0 I1 l% F5 ?- {6 a　　☆超级卡片
/ c0 |( a- y, F: \: Z: a  N' X　　浩辰机械系统为满足中小企业进行设计汇总表格处理、加工工艺表格定义和填充、以及工艺卡片管理等的需要，提供了功能强大、非常实用的超级表格功能。用户可以很方便地绘制出各种各样的表格，并且通过导入PDM的汇总数据或其他数据进行修改编辑等操作，生成所需要的各种汇总表格和工艺卡片。超卡片的最大特点是支持对已生成卡片的再编辑，且可同时编辑卡片中的多个属性块。
　　同时用户可以使用“自定义表格”和“自定义卡片”来自定义符合自己的超级卡片模板。同一模板定义中支持多个多记录块的数据传递；同一模板定义中支持一个分页基准块，一个分页基准块可支持不同显示样式，数据在不同显示样式的区域内自然传接。
. R, ?8 @& I, ~9 D　　☆表格数据导入导出
　　二维表格数据提取功能，可以方便转换各种设计报表、工艺报表，生成可供Excel、txt等其他系统需要的基础数据。
　　Excel表格数据导入功能，可以将用户选择的excel文件在图纸中生成相应的表格。
6 @8 P. B4 F, h" O; \* D" G6 g8 D　　5．设计管理系统模块
　　设计管理系统是浩辰机械2009新添加的功能。对产品设计进程、数据、图档的管理系统，是迄今为止国内最好地解决设计部门产品设计全过程的产品。底层采用结构化模块化多支持库，彻底剥离图形辅助功能，而将重点放在以产品设计数据管理为核心，注意数据管理思想在软件中的渗透和应用，确保了系统的功能集成和数据集成。

龍杺起航

　6.二维机械零件参数设计模块

　　常用机械制图构造工具、参数化设计、消隐部分。
4 X$ h( r* p: X2 p% v6 z/ g" L
　　☆构造工具
2 X1 r4 q3 e; I  R5 s
2 L5 [, k, l: n8 ^9 S　　机械设计中常见的一些结构,如孔、槽等称为特征。利用特征设计，不仅可以提高作图效率，而且可为下一步CAM提供接口。特征设计是CAD发展的最新成果。

　　☆参数化设计
$ Z, N1 k: r- R, P( j0 ^- G5 K0 F
9 o% O( M0 S% E0 S) m: Q) x　　参数化设计系统是浩辰机械的核心模块之一，是二维CAD技术最新的研究成果。它根据画法几何原理，采用参数化和变量化技术开发，在算法和实用性方面处于国内领先地位。
6 J  h: b, w" ]. ?! P8 M; j
. Q6 P5 e: R2 V. ~6 F　　尺寸驱动是参数化设计的基础，它使图形自动地随着尺寸值的变更而变化，达到柔性设计的目的。在常规的工程图中尺寸标注是常值不能进行尺寸驱动，可见首先要将常规图形（也称草图）的尺寸参数化，然后才能对尺寸进行驱动，最终达到用户满意的图形。因此，参数化过程是尺寸驱动的核心问题。
8 X' v# e# ^; U1 b0 b
　　参数化设计该系统是一个全参数化、变量化的软件，该软件的开发成功大大增强了常规CAD在工程设计方面的能力，它充分考虑了工程设计过程中的各种需求，能支持从概念设计到结构设计，从零件设计到部件设计的全过程，适用于产品的草图设计、修改设计及系列化产品的设计和管理。它是一个面向多种行业的快速绘图与设计软件。

% `# J% S' v1 a2 _7 [　　☆消隐

3 W7 ]: b  i, j5 B, Q4 ]7 ]　　浩辰机械提供的有关图块消隐的功能主要是为了满足零件装配时多个封闭区域的消隐。图块的遮挡消隐可以实现图块非规则形状的裁剪，并且在需要时可以恢复图块实体的原状
. ?0 `" ~' U4 E
& C5 n8 K9 A4 F/ C; b( m　　浩辰机械提供的文字消隐的功能主要是为了满足图纸中大量存在的尺寸和文本由于和线条重叠，影响图面质量。所以通过(尺寸)文字消隐(裁剪)和(尺寸)文字消隐(遮挡)功能，瞬间获得满意的效果。文字的遮挡消隐可以实现尺寸文字和文本对背景的消隐而不破坏线条的连续性，并且在需要时可以取消文字消隐。
, `7 @  k6 f: I$ t% O! `" D
　　浩辰机械系统主要特点：

　　智能化、特征化、参数化、专业化、用户化、标准化、集成化与国际接轨
2 Z  I; E0 s; i3 M
; u* [" w6 V! R6 t5 [' @* @　　1、绘图效率高
) W( w( B8 m3 V- y/ ?0 J
　　利用浩辰机械，可使绘制工程图的速度较直接使用CAD平台加快5—8倍，远高于同类软件的绘图速度。如功能：绘图工具、构造工具、符号标注和尺寸标注等。
9 F" U; z4 i" i5 h
3 z# b9 X' Q* N　　2、功能细致实用
5 J! r: R; i' Q. A
　　浩辰机械以功能细致、实用见长，可以满足用户绘图、设计和管理等各方面的需要。如功能超级编辑、智能标注、多重标注、超级卡片等。

　　3、开放的资源获取与转换

　　浩辰机械集成了多种数据接口，不仅可以利用各种现有资源（利用：提取标准件、提取标题栏、调用词句库、工程计算器、读入文本文件、读入DWG文件），生成明细表，绘制表格等，还可以通过导出文本文件，导出各种类型（TXT、Excel等）的数据。如功能批量数据提取、表格数据导入导出、词句库等。
) {) y# x; }) s# A) A- q- f
　　4、参数化图库及设计工具
$ S/ Z( \" U, n) n! {; Z7 k
　　浩辰机械的参数化国标库及系列化零件库，完全基于参数化设计，大大提高标准件和常用件的绘制效率。44大类1800个零件，且用户可以自行添加。
; U1 N" u9 u3 z' ?
( _- u; n3 e2 }. j2 ]　　5、直观、易学的人机交互界面
: n* k/ g1 i  I- c$ E9 I9 y1 v
　　在以往的CAD系统中，计算机作图的过程往往和一般工程制图的习惯不一致，使得工程人员不能在短期内掌握，而浩辰机械作图的思路和工程人员的习惯完全一致，即使计算机操作不熟练的工程技术人员也可在三天内学会，半月内熟练使用浩辰机械。
7 f: A) ^4 H( g! G7 b+ y7 B2 r
/ u* {# W5 M# F* P2 l2 x6 \( N　　6、制图完全符合国家标准
/ t! w" C. L! @+ c2 G4 }, R
　　利用浩辰机械绘制的工程图纸完全符合国家标准的制图规范。如功能：图纸设置、序号/明细表、符号标注、尺寸标注及国标零件库等。

play-boy

我们公司原来一直用的Auto CAD,后来因为版权问题改用浩辰CAD,觉得浩辰CAD在画图功能上确实比较强大,某些地方已超过Auto CAD,但是浩辰CAD的捕捉功能还是不太令人满意,经常捕捉的点不是想要的点,造成标注的时候数据不对,这一点很讨厌;还有就是对较大的规划图或地形图无法处理,根本打不开,要吗死机!请高手指点!

龍杺起航

浩辰CAD2009基础教程（PDF/书签）http://www.3dportal.cn/discuz/vi ... e%3D1&frombbs=1

龍杺起航

打开浩辰CAD2009，在扩展工具菜单中您会发现除了增加了几个零散功能外，还在最下边增加了浩辰工具箱这个子菜单，里面集成了一些实用的绘图功能.当把鼠标放在某功能菜单上时，在命令行下面位置会给出关于这个功能的。
+ g6 ~3 x( O$ f& H

http://imgs.ccw.com.cn/resources/2009_05/2009_05_21/200905217041242896112837.jpg

http://imgs.ccw.com.cn/resources/2009_05/2009_05_21/200905215831242896119009.jpg

下面我们就来介绍一下这些功能：
+ f0 v/ g* n9 h: c前两个功能是工具箱需要提前进行的设置。
6 ~( O, ^& e. I& A  Y6 z3 h制图比例：为修改线宽和交叉速断功能提前设定比例，当用到这几个功能时将自动的识别之前所设置的比例。
控制参数：实际上就是交叉速断功能的控制参数，它决定了交叉速断功能对线的断开距离。
旋转光标：旋转当前图纸的十字光标，旋转后开启极轴功能就可以绘制出不同角度的垂直/水平线段。
) c+ E: T/ b: P' P  h

http://imgs.ccw.com.cn/resources/2009_05/2009_05_21/200905218981242896147242.jpg

软件提供4种旋转角度的选择，分别是0度、45度、根据线段确定旋转角度和实时旋转光标角度。

http://imgs.ccw.com.cn/resources/2009_05/2009_05_21/200905216371242896160945_small.jpg

http://imgs.ccw.com.cn/resources/2009_05/2009_05_21/200905214621242896167147.jpg

开启实时旋转，命令行将出现上图提示，这时就可以如同操作一款游戏一样使用键盘上ASDW4个键来控制光标的旋转角度了。
线线如弦：可以用于手动绘制系统图，先设定线的宽度，在开始绘制后可以使用“.”或者“/”来变换绘制方向，保证绘制出标准美观的图形。
2 ]6 g, D/ d( T0 l3 K9 F! B. \

http://imgs.ccw.com.cn/resources/2009_05/2009_05_21/200905214091242896180741.jpg

可视延伸：通常延伸是完成操作后显示延伸结果的，可视延伸功能就可以实现实时的显示延伸的位置直至最终定位。

http://imgs.ccw.com.cn/resources/2009_05/2009_05_21/200905215441242896222864.jpg

通用交接：功能类似于0距离的倒角，将交叉的两条line或者Pline被选择到的部分保留，穿过交点的另一部分剪切掉，效果如图所示

http://imgs.ccw.com.cn/resources/2009_05/2009_05_21/200905215681242896294486.jpg

分别选择1和2进行通用交接操作，那么3和4两个部分将被剪切掉。

http://imgs.ccw.com.cn/resources/2009_05/2009_05_21/200905217121242896327626.jpg

伸缩交接：只要两根line或者Pline不平行，那么他们之间就可以实现伸缩交接，伸缩交接在将把选中线段伸缩至与目标线相交或与其延长线相交的位置，效果如图所示：

+ N, r& l* L+ ?' V

http://imgs.ccw.com.cn/resources/2009_05/2009_05_21/200905218111242896369171.jpg

伸缩交接操作前的状态，下面分别用线1与2、3进行伸缩交接
请注意，在进行缩进交接操作时，先点选的线段部分是被保留的，而另一部分则会在选择了交接对象后被剪切掉。
4 B9 V7 s8 L9 ~1 P: S超级圆角：为什么叫超级圆角呢？因为这个功能不单可以完成通常的圆角操作，而且会将进行倒圆角的两条线的图层、颜色、线型等信息进行统一，统一的标准参照倒圆角时第一次选择的线。
) l$ s0 [5 ^) q  J* N

http://imgs.ccw.com.cn/resources/2009_05/2009_05_21/200905216761242896485604.jpg

原图中两条颜色、线型均不一样的线，对它们使用超级圆角功能，软件提示：请输入圆角半径<0>:
输入合适的半径后，软件提示：请选择第一根线段（决定图层、颜色、线型）：
$ D% s4 T& w2 @( ?1 P' o提示的意思是选择的第一根线段将决定倒圆角后的两根线段的图层、颜色、线型，这里先选择绿色线段做为第一根线段，然后选择黄色线段进行超级圆角，结果如图所示：
' }- u0 h+ `& |+ [

http://imgs.ccw.com.cn/resources/2009_05/2009_05_21/200905215521242896501775.jpg

修改线宽：改变指定的Pline线的线宽，如果选择的是直线或者圆弧，那么软件自动将其转换为Pline线并设置线宽。这个功能类似于pedit功能的一个快捷版，用它来编辑线的宽度非常方便。同时对直线,PLine线，圆进行修改现宽，如下图所示

http://imgs.ccw.com.cn/resources/2009_05/2009_05_21/200905216861242896513837_small.jpg

交叉速断功能：在工程图纸中很多地方都需要做断线处理，而手动作出这些断线确实非常麻烦，软件提供的这个功能就能非常容易的实现这些断线。软件先提示指定用来打断其它线的线段，即遮挡线段，然后就可以指定多个被遮挡的线段来对其进行断开操作。而断开的距离就取决于我们之前提到控制参数对交叉速断宽度的设定。

http://imgs.ccw.com.cn/resources/2009_05/2009_05_21/200905214111242896527821.jpg

http://imgs.ccw.com.cn/resources/2009_05/2009_05_21/200905215361242896535133.jpg

超级轴侧功能是一个非常精髓的小功能，可以方便的将当前图纸转化为轴侧图。使用方法也非常简单，只需先选择需要转化的图纸，然后设定轴侧图的角度，回车即可完成轴侧图的转化。

http://imgs.ccw.com.cn/resources/2009_05/2009_05_21/200905212851242896545133_small.jpg

http://imgs.ccw.com.cn/resources/2009_05/2009_05_21/200905213471242896550773_small.jpg
