在proe工程图中双重视图中无法标注尺寸

suiker

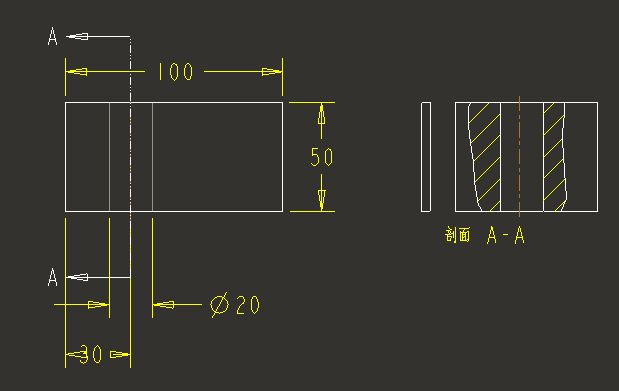

如下图：剖面A-A采用断面视图外加一个局部剖视图，无法显示尺寸，也无法手动标注尺寸，可以显示轴线。

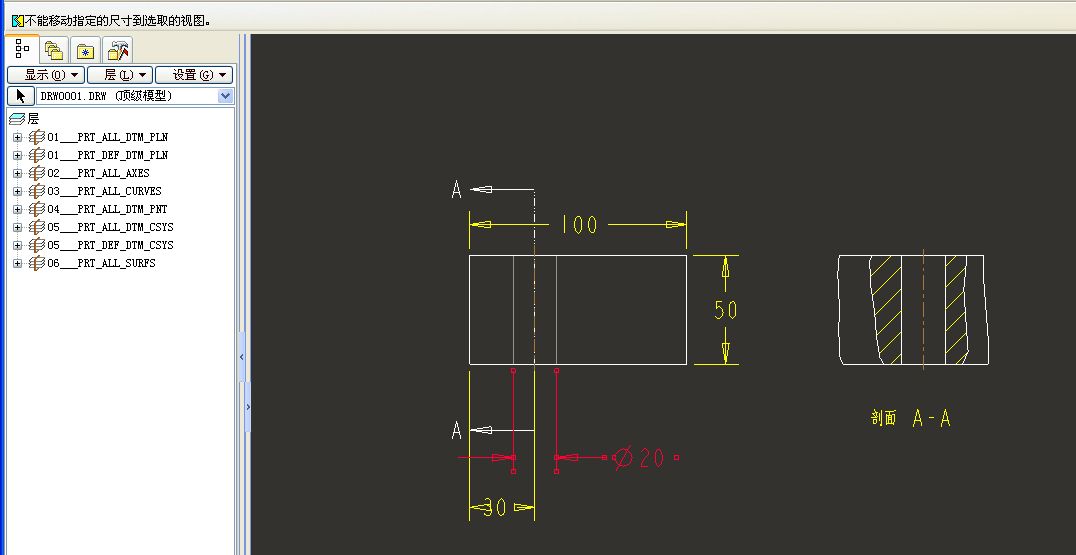

# z- {1 I( ~+ \/ h9 L无法显示尺寸，无法将尺寸移到该视图。

- s6 ?( h; J0 T3 a9 j: N

suiker

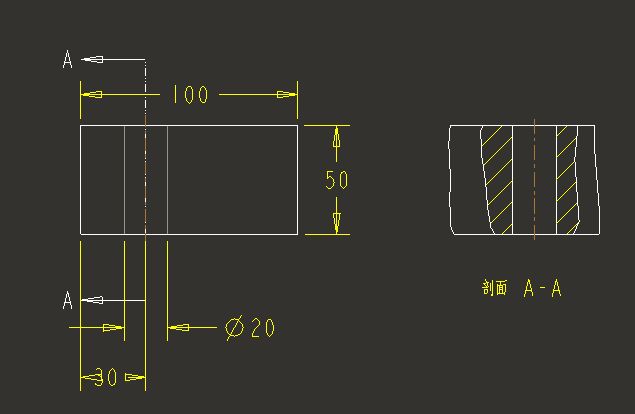

断裂视图：也无法显示尺寸
$ }: a4 T# t$ a6 m% T  Z

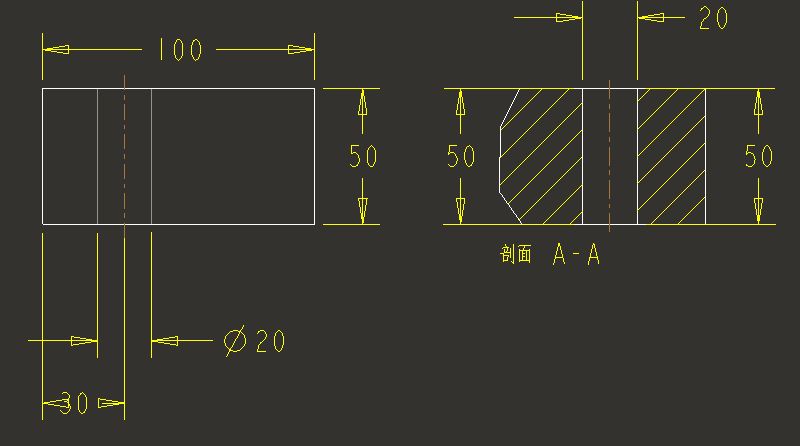

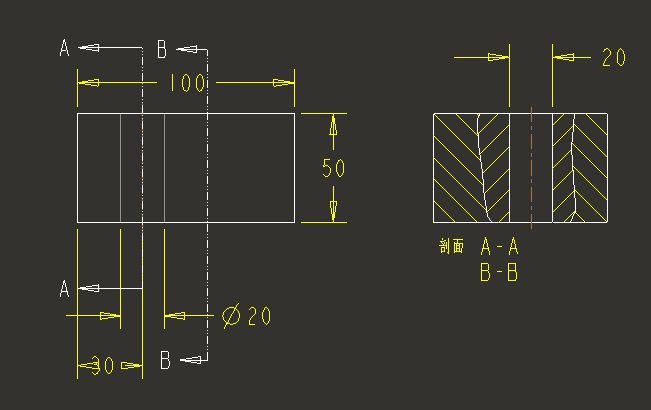

双剖面可以标注尺寸

zhanglili167

如果是局部视图的话那就只能标注出视图显示部分的尺寸，不完整的部分无法标注。
. c* |" h9 t9 M0 P8 }/ h1 q" z( J如果是剖断视图，那所有尺寸都可以标注。
4 Z4 k2 e: V. H1 {$ N* M
) \/ S5 K: f7 i4 f8 W[ 本帖最后由 zhanglili167 于 2009-4-20 21:52 编辑 ]

suiker

原帖由 zhanglili167 于 2009-4-20 21:51 发表 http://www.3dportal.cn/discuz/images/common/back.gif
! O# }; @9 X: p( j2 C4 Z0 R6 ?如果是局部视图的话那就只能标注出视图显示部分的尺寸，不完整的部分无法标注。
# F/ w, I: F( G0 P' d( \如果是剖断视图，那所有尺寸都可以标注。

如果单是局部视图、断裂视图，标注没有问题的，局部视图、断裂视图中再实现局部剖视图，就无法标注了，我没有表达清楚，可以尝试一下，M040、M070我都尝试了，以前的版本没有尝试过。

suiker

局部视图+全剖，可以标注尺寸

仟非露

呵呵，欣赏下好东西，太好了

zorro2

不要手工标注尺寸，要用“SHOW-ERASE”的命令让系统自己显示尺寸就可以了！

zhanglili167

原帖由 suiker 于 2009-4-20 22:12 发表 http://www.3dportal.cn/discuz/images/common/back.gif
局部视图+全剖，可以标注尺寸
1266581

那楼主现在到底要问什么

suiker

原帖由 zhanglili167 于 2009-4-21 14:22 发表 http://www.3dportal.cn/discuz/images/common/back.gif
! R2 [9 k8 t* t" |% ]
" @7 W8 q% F2 a+ L3 ]8 \, G" |2 U那楼主现在到底要问什么

( G4 d- v% O& p0 K1、断面视图外加一个局部剖视图，无法显示尺寸，也无法手动标注尺寸，可以显示轴线。
' G) M1 |1 ]3 P! o1 ~0 ?2、局部视图外加一个局部剖视图，无法显示尺寸，也无法手动标注尺寸，可以显示轴线。
6 x% P# i6 i# N7 u2 ]# F就是这样了。

zhanglili167

重新试过：
9 n$ B3 b, v9 z１。断面视图加一个剖视图后可以标注尺寸，也可以显示尺寸。
0 ?  g6 Z( B9 M$ B% K% I2。局部视图加剖视图可以标注尺寸，也可以显示尺寸。
你的不可以说明操作不当。

suiker

请楼上的贴图出来看看

riyue

我试了下,断面加局是不行的,
! H0 w# g6 S6 \7 |8 U& x0 I但是局部加一个局部是没有问题的! http://file:///C:/DOCUME~1/ADMINI~1.ZF/LOCALS~1/Temp/8)D900~2IJI9M@]5PM1_7TU.jpg
9 i" F6 Z) h0 ?% y  Q0 c! a2 [4 n9 G
  ?# E! t; p% A( u9 @/ F: X7 b6 L[ 本帖最后由 riyue 于 2009-4-22 13:35 编辑 ]
