我画的齿条-教程（分享）

cherishwyl · 发表于 2009-4-11 14:51:31

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

我画的齿条分享。
版本：SW2007
http://i.namipan.com/files/c052e03ea8bf2b6c53602685324cc9108621fa2a3be70000c1e9/3/1.jpg

画这个最难得部分：创建齿部特征。
当完成齿条的草图后，如果想利用“拉伸切除”来生成齿条，这是不行的，此时在基准面上的草图在“拉伸切除”中的“终止条件”只能为：“完全贯穿”，不会生成。
正确的方法是利用“分割线”。
1） “插入”-“曲线”-“分割线”，在选择“投影线”要分割的面
2）单击鼠标右键选择“分割线”所在零件面，“插入草图”；
3）选择分割线所分割的区域，点击“转换实体引用”；
4）点击“拉伸切除”，设置“终止条件”为“成形到下一面”，选择前面生成的“基准面4”作为拉伸方向。

hacker_yuzq · 发表于 2009-4-11 16:44:05

呵呵，好像不用这么麻烦吧，你把齿条的草图完全封闭后，"拉伸切除"中的“终止条件”全都出来了，你就可以任意选择了，如果草图没封闭的话，“终止条件”只有“完全贯穿”。这是我下载了你的模型然后把分割线删除掉后试的，你不妨一试

cherishwyl · 发表于 2009-4-11 17:08:25

没有看懂你在发一编吧

hacker_yuzq · 发表于 2009-4-11 17:14:18

我是说你的齿条草图没有封闭，所以才出现这种情况

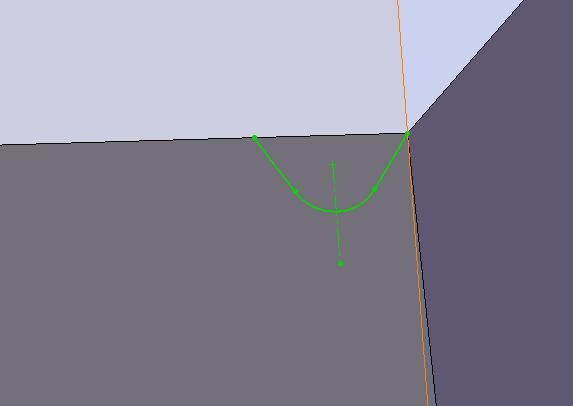

没封闭的图

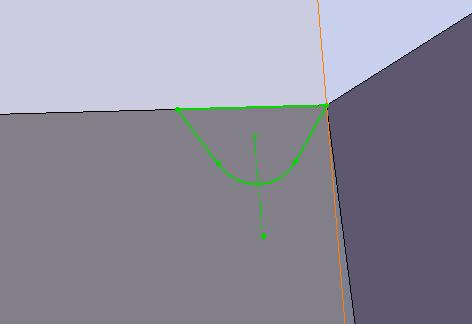

封闭的图

就是加了一条线

Znsol · 发表于 2009-4-11 18:14:35

1楼的模型做的太麻烦了，这个模型是很简单的呀。你多想想是这样吗。
不过初学者还是要鼓励的。终究建好了1个模型。多学学会有长进的。

jh781600 · 发表于 2009-4-12 10:44:10

这教程还可以，楼主可以考虑一下其他简单画法

mingdong8211 · 发表于 2010-4-1 21:25:07

好像在设计库里就有齿条，改下参数就可以了!

raoyong666 · 发表于 2010-4-1 22:10:50

是要用分割线的方法！

zbszzc · 发表于 2010-4-4 18:14:54

画齿条有这么复杂吗？

syc102 · 发表于 2010-4-5 10:59:44

用不着怎么麻烦。楼主多画几遍就能找到捷径啦

gusongyi · 发表于 2016-10-28 19:48:14

这教程还可以，楼主可以考虑一下其他简单画法
