[推荐] 用非线性分析模拟装配工艺过程(冷缩套合装配过程)

[复制链接]
发表于 2009-4-1 18:22:29 | 显示全部楼层 |阅读模式 来自: 中国上海

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
目的 套筒与轴过盈配合,过盈量1mm。把套筒加热到900℃以后装到轴上,求冷却后的应力分布。0 \4 j# a( F' s1 ^& O
" ^* l4 A2 K6 u8 A0 p
基本条件 轴外径100mm,套筒内径99mm,外径120mm,过盈量1mm。长度都是10mm。材料为合金钢。- v5 h! _# B. p' f( w8 ?
. r4 X# E1 ]/ t3 R$ ]9 X
分析过程
" ?9 s& U9 |" I( l: k
. n4 ?  i7 Y" q; S, I<目录>    一、建模    二、设置算例   三、检查结果; C. o7 T! V  y" X' F! x
% H. ^5 D! [# K6 p7 g* z, p
一、建模! z% ], {8 J& u! U; i0 d8 C, t/ b& i

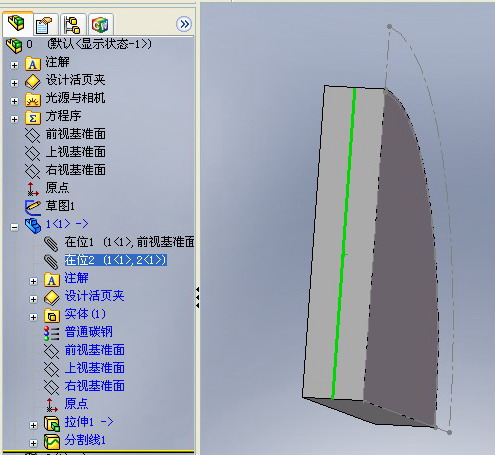

" I2 s0 Y) K4 F4 `3 s' X1. 取圆柱结构的1/4建模。为便于调整过盈量,采用参数化方法,自顶向下建模。新建装配体文件“0.sldasm”。
* ^  h: E3 V( P: @; o& c- Y* m/ A    01.jpg : n7 E) v9 F+ m% F4 W
$ ?- K( e9 p$ I0 z- R& n; Q

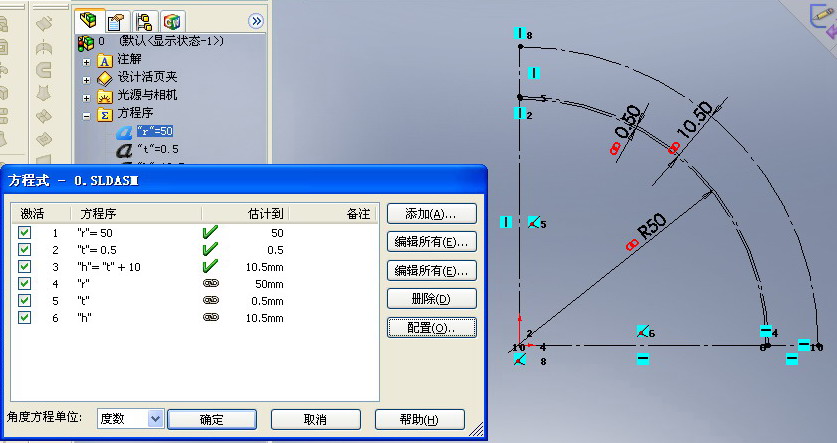

2. 添加方程式:
( a$ W6 e+ N6 \( U% J9 \6 L' _    r=50  /轴的半径; c5 n+ U8 @7 F
    t=0.5  /轴和套筒的半径差,过盈量的一半  `* d, O4 p- L+ r- ?( o% v
    h=t+10  /套筒的厚度
4 b9 j6 `' H0 d( _; k    在前视基准面上画草图,建立尺寸关系,如图。最后把草图中的曲线全部转化为构造几何线。    02.jpg
0 s+ S/ J% {: u5 Q4 Y+ Q8 A, q4 w+ ]
3. 在装配体中建新零件为轴,取文件名为“1.sldprt”。编辑材料为合金钢。& C" |+ v/ u, J, I7 R. z7 N
    建模方法:选前视基准面,新建草图。按住ctr键,同时选择r=50的圆弧、圆弧两侧的半径,然后点击草图工具栏上的“转换实体引用”。拉伸草图,深度10mm。. G0 w8 p6 G" `5 i% u" Z. E5 x' n
/ K9 ]% }$ W1 p7 o. a  B2 y% K
3 j5 J0 J: U2 w" V7 t4. 在1/4半轴的一个侧面建草图直线,此直线把侧面平分为两半。添加分割线。此分割线是为分析时约束轴准备。退出“编辑零部件”,完成轴建模。
4 l. c  D/ W  t    04.jpg
0 I4 |5 l1 ]* F: h2 h6 D) Z5 D8 p) |* y' _6 y

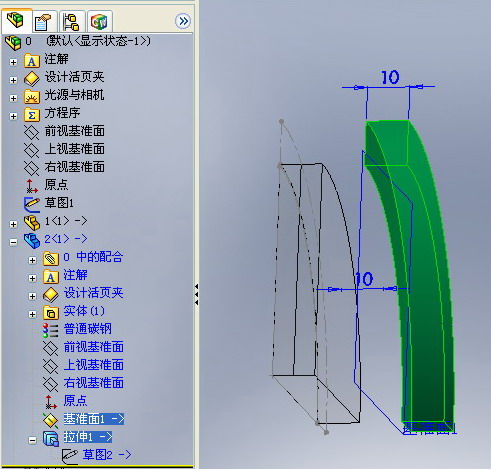

5. 新建零件“2.sldprt”,编辑材料为合金钢。在距离轴端面10mm的地方建一个和它平行的基准面,取名基准面1。参照第3步为轴建模的过程,在基准面1上建草图,拉伸草图成1/4圆环。$ [* Q2 N# ]* }% D) p
; y& D5 m8 J8 I( D' v6 w# C# i/ w4 w8 Q+ m2 g8 e5 F
6. 在圆环外侧面上建分割线,把侧面平分为两部分。建此分割线是为约束套筒准备。
% i  X4 J' F) ]0 F    06.jpg
, l1 @5 w: y9 G! \1 O

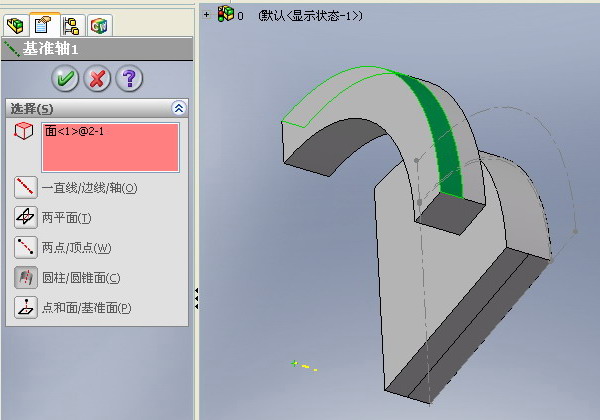

$ P& L1 [! d8 W7 t7. 建基准轴如图。退出“编辑零部件”,完成套筒建模。注:基准轴为定义径向应力和位移用。2 ~; w' I5 k: T5 [/ V, x! r
# F4 t+ ?# {6 O" m6 I0 w' D( T2 q2 z( j/ _
二、设置算例
6 H& l2 A" Q$ V+ p; ?8 \8 V

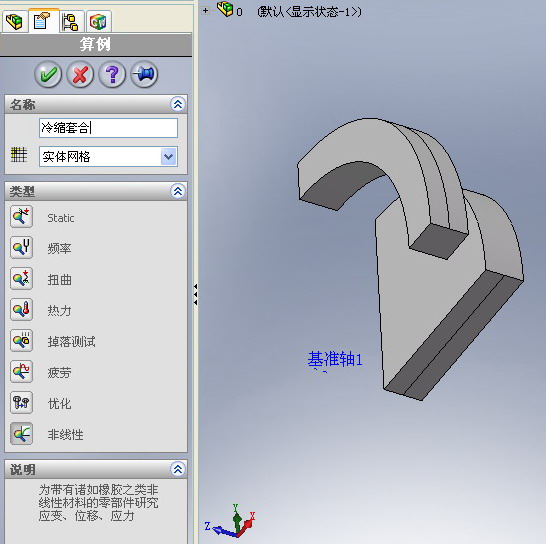

/ q8 P+ o  Z6 a$ g, i$ r* x, l1. 添加新算例,实体网格,非线性。命名为“冷缩套合”。
/ e' G) b* c* ~4 e6 ~8 v* {    08.jpg 2 K" l/ K1 X: O
& y( s9 r6 U. `% h- Y4 M8 j/ n
2. 添加对称约束。
/ B; Z! ]# }# `- g$ M* [0 K    09.jpg
8 b  g. l0 P5 G. f) Y+ g9 [
$ D6 A8 V; \( P) L3. 给套筒外侧面中间的点添加约束,限制轴向移动。因套筒和轴在变形过程中始终关于中面对称,所以约束中面上的点较合适。
- N8 T+ S9 ^( [1 @0 Z% D4 F    10.jpg
2 A  K; ?$ Y4 z+ x% s6 g

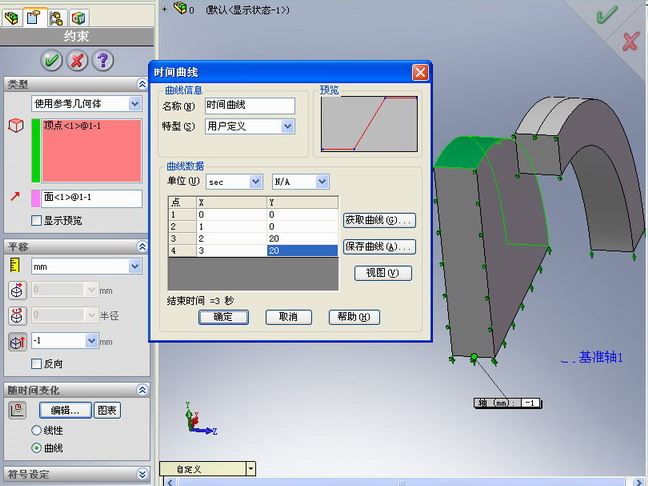

7 t+ i( T! [! c4 W1 Z# p4. 给轴中面上的点添加位移约束。位移规律按如图曲线添加。别忘了在轴向位移处填上数字“-1”,此处的数字和曲线上数值的乘积才是真实的位移。
7 i9 X# C( l- [* u  F5 q; P$ @    11.jpg
) i( Y8 d% @8 @4 X  `: B2 F# J$ R' ?2 D7 h$ |+ k( h7 `0 c$ K6 U' D: h* x

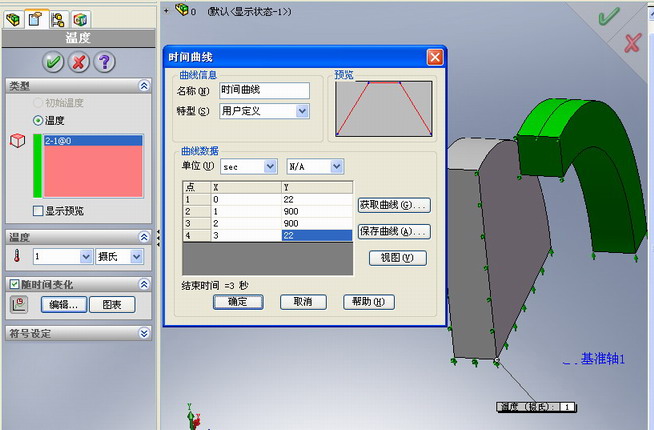

5. 给套筒定义温度。温度规律曲线如图所示。比较第4、5两步的曲线可以看出套筒的装配过程:
. t& [$ k0 [6 A0 Q- `% D    时间(秒)  套筒的动作        轴的动作5 G  s  z8 {0 U! L6 A$ M) T
        0~1        加热到900℃         等待
8 w% y5 Z$ g" H7 t; |; U- P) c/ b        1~2        900℃保温         进入到装配位置
! L' V3 \3 \1 E* q        2~3        降温到室温           等待
# h% k( J( R% }) D4 P1 i' N$ b    13.jpg # B8 @" h0 y; w) T8 e: z
7 E. M; O# C* ?" Z, M( \3 J
6. 给轴定义温度:室温22℃。1 l% ^% g4 u9 z# u' R+ W
' i- y1 f) @# p$ i1 i6 l

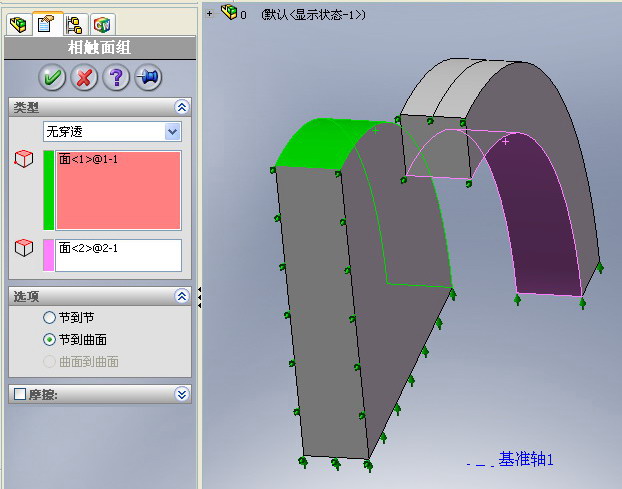

7 V$ }, m) n# w* _. F7. 定义轴和套筒的接触条件。可以指定摩擦,此处未选。
3 x& [( n5 o( ^( n5 q5 l! B' X$ V- V    15.jpg ! \' B- X! g9 Y9 W; k% J, Q
! _7 I) y$ \& c3 \
8. 配置非线性分析的属性,把结束时间调整到3秒。- x: K5 u7 j% k% \
    16.jpg % F. B, w! ~" @- S. {

( j) I2 }2 L! \8 E7 p9. 按默认单元大小划分网格。为提高精度可适当减小网格尺寸。2 m0 L  A$ P" w3 j0 g- Q& r
3 o5 K+ k4 ^) |. X- s& M( F

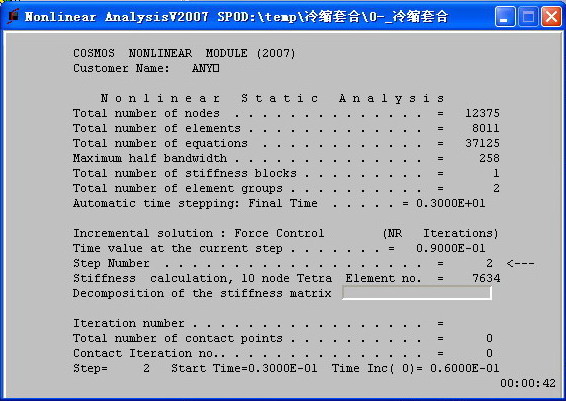

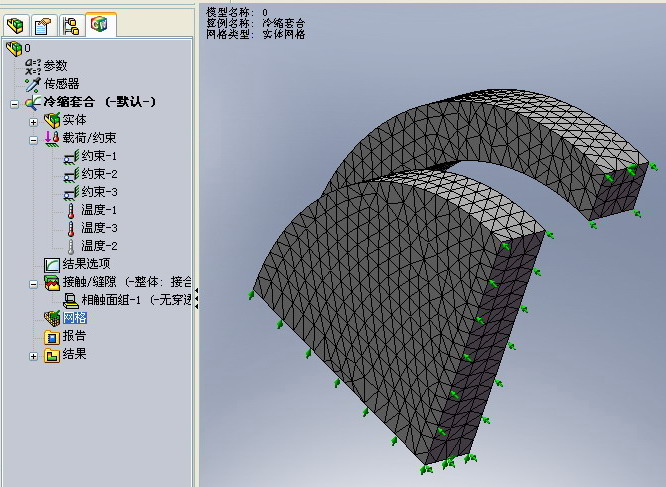

# w" t6 c" T- w* p' k% {10. 运行分析。
8 K! R5 e* V7 N- j) p: {& t    18.jpg
$ n4 r8 y# b; a* F  G* m4 e2 g* T- v! Z- a1 m* @
三、检查结果
- u$ H( @* ]  W' z% {& }8 M. s: E) s3 N# ^

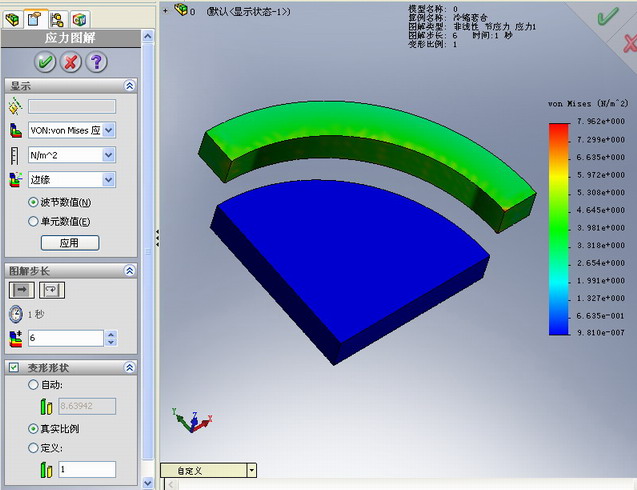

1. 1秒结束时的应力状态,此时套筒受热自由膨胀,内应力很小。8 \, z% m+ W3 F- o9 a. U
% G$ g8 ]" J9 `% I" U4 ^

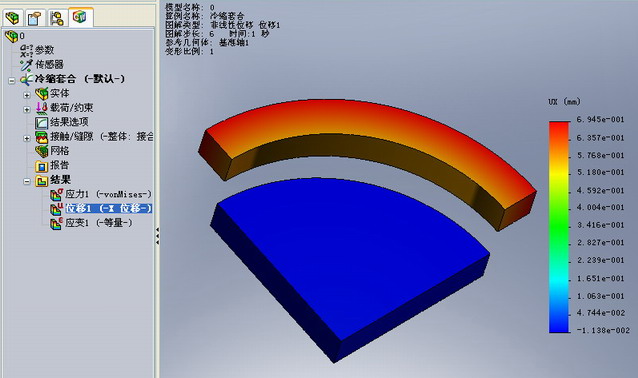

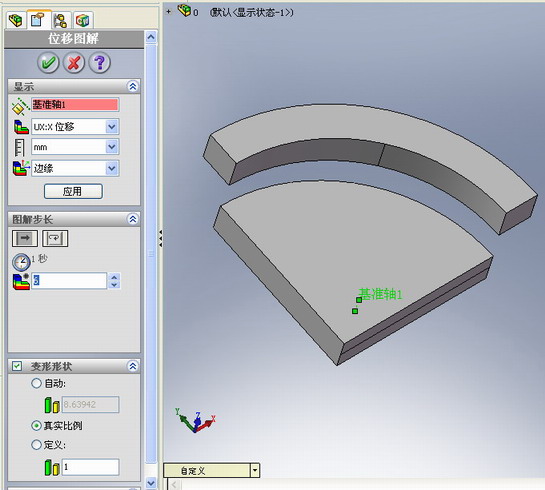

* E. ?, v7 {- r2. 定义1秒时的径向位移图解。; m# J$ I/ w" r1 c# @" `
, x5 C) \, R6 f1 T/ M- V+ T, b0 v' P; x
    22.jpg & v3 T) V% U3 C: D1 K
! P& Y- M8 h; a4 G1 G3 o/ D2 X2 C
3. 2秒时的应力分布图。可以看到轴线处有应力集中,这是由于约束作用于一点,理论上很小的外力就会引起较大的应力集中。外力来源于计算时产生的微小不平衡量。因为外力过小,产生的应力不大。
: [- ^& v4 y8 P9 |% Q  `* B5 A    23.jpg
; F$ s( y# F- }$ n- _

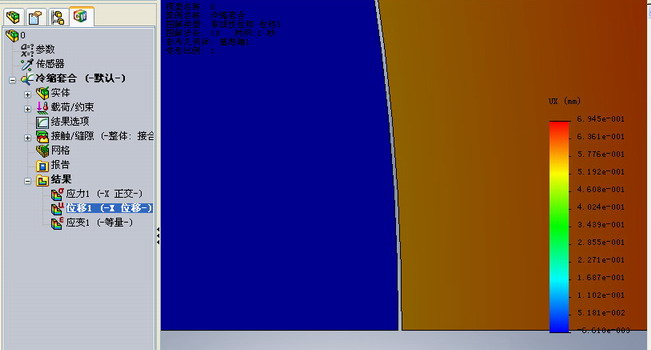

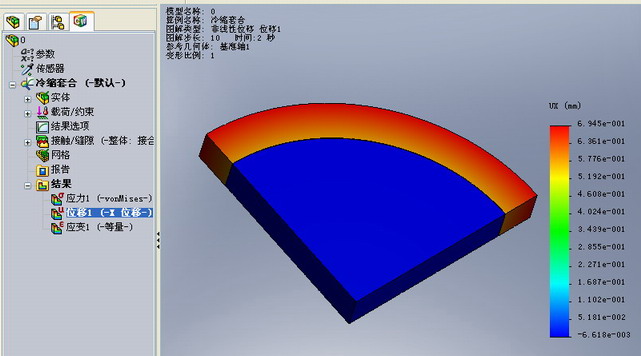

+ V7 q+ ]( S* n2 m( `4. 2秒时的径向位移图解。此时轴和套筒在端面上重合,放大后可以看清轴和套筒之间的间隙。$ F, p# r1 j0 t' s
. }0 H& w8 ~! e" A7 b$ h
8 o! V9 r! H; }2 U8 `    24_0.jpg
: U6 i: s/ ^  P

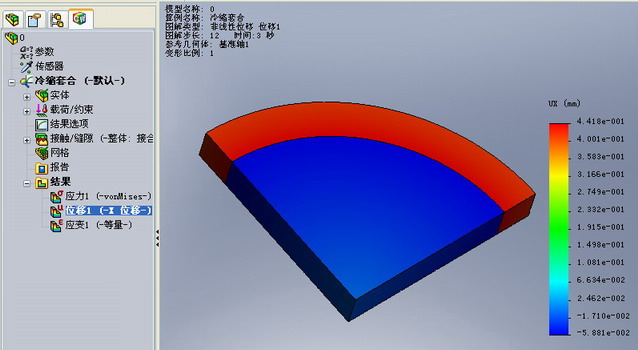

. K* R5 _  ~& C( s+ p# ]: i5. 3秒时的径向位移图解。此时套筒温度降到22℃,装配完成。3 \; C! ]7 A! d7 ^& _& J. ~+ h
: d) Q- X2 M( @* p7 g/ f3 L9 X5 o! c" f+ B% X6 l
6. 3秒时的等效应力分布和径向应力分布。! t8 _- i1 e# ]; {5 o
    27.jpg & m/ }. k( @+ `* f0 `* J7 {
2 d. b+ `, S' u3 \( x( X3 W4 U+ u& ]
    28.jpg - g- _( W/ ?5 t# `

6 O+ Z; d3 e& [+ x0 V1 \[ 本帖最后由 tigerdak 于 2009-4-2 15:25 编辑 ]

评分

参与人数 1三维币 +50 收起 理由
唐昕晨 + 50 奖,精华

查看全部评分

本帖被以下淘专辑推荐:

发表于 2009-4-4 15:35:43 | 显示全部楼层 来自: 中国浙江杭州
谢谢“打你”,非常好的 学习实例,特别是对‘时间曲线’的了解更深刻了!
发表于 2009-4-5 06:47:12 | 显示全部楼层 来自: 中国辽宁抚顺
非常好! 非常好的CosmosWorks学习范例
发表于 2009-5-26 11:46:41 | 显示全部楼层 来自: 中国浙江金华
真的很不错
2 s1 X% ]& f# w/ z6 x时间线用得很好
发表于 2009-5-29 19:56:58 | 显示全部楼层 来自: 中国台湾
這個可以應用到實務工作上,很實用的分析教程,感謝樓主分享教程及經驗技巧!
发表于 2009-8-17 17:49:33 | 显示全部楼层 来自: 中国安徽合肥
很好的学习范例,但是好像与实际有些不符,过盈量比较大,等效应力计算达到2000多MPa,目前这样的材料比较不多见吧。讨论讨论。
发表于 2010-1-19 15:42:17 | 显示全部楼层 来自: 中国广东深圳

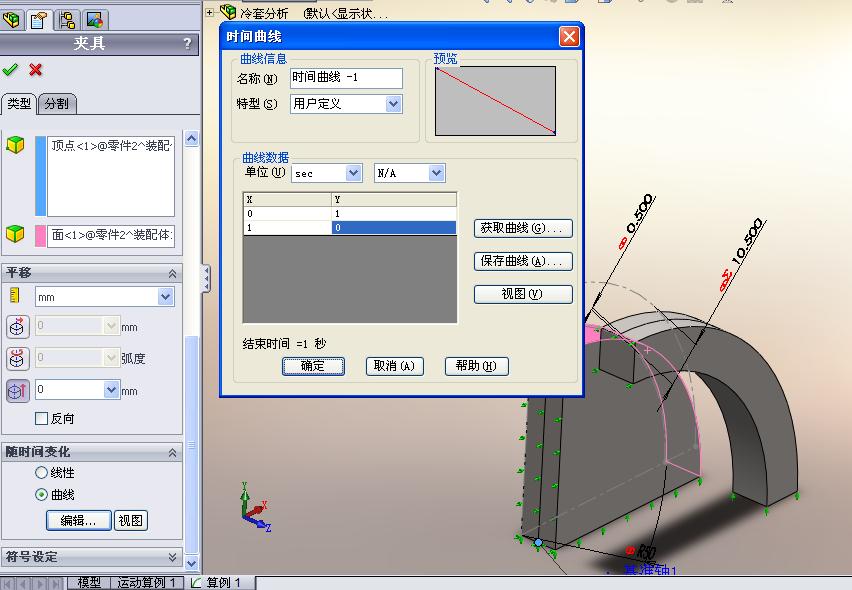

感谢楼主的教程,看帖后照着做了两次,均未成功。每次做到“时间曲线”这一节,就进行不下去了。不知道该怎样操作,才能生成教程里所示的曲线,点“获取曲线”,发现库里没有曲线文件;在另一帖里看到过楼主的回复,指出双击最后一行,即能产生下一行可编辑的点。但是反复双击多次,毫无反应。
: ~  {! _0 h$ G. l. N( P不知究竟是我的安装不够完全,还是操作错误,请楼主及各位高手指点指点,使我等菜鸟得以一窥全豹,感受下solidworks强大的分析功能!非常感谢!
; e4 z4 h, r) x 曲线.JPG
 楼主| 发表于 2010-1-20 18:04:26 | 显示全部楼层 来自: 中国上海
本帖最后由 tigerdak 于 2010-1-20 18:05 编辑 : _1 F: o4 H+ p2 O2 p: e

  W; j1 s& R- K! s42# lyh020209 * t2 [0 v( v" ^! K; W) g, P
你帖的图里少了一列,见下图。双击第一栏(以“点”开头的那一列)。这类似于一个excel表格,把用鼠标放在栏之间的分割线上(要放在顶上),把第一列拉出来就可以了。
$ R, `5 q  U# x% X& j Clip.jpg
发表于 2010-1-21 09:15:16 | 显示全部楼层 来自: 中国广东深圳
多谢楼主作答,还真没注意,我太粗心了,现在再去试试。再次感谢!
发表于 2010-1-21 09:26:30 | 显示全部楼层 来自: 中国浙江杭州
创意不错,有实际指导意义!感谢分享!
发表于 2010-1-21 11:28:07 | 显示全部楼层 来自: 中国广东深圳

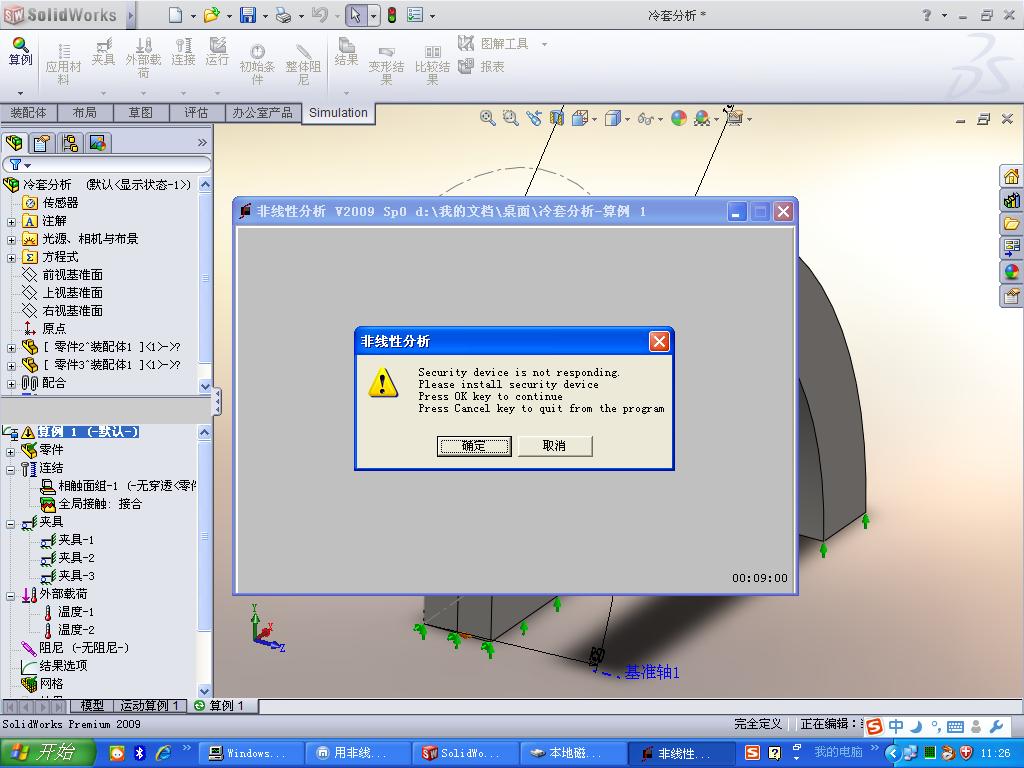

刚才按照楼主的指点,继续进行下去,能成功生成网格,但到了最后一步“运行”时,进行不下去了,弹出如图提示,不知是哪个步骤有问题,字面上意思为:“安全设备没有响应。
" R  X9 Z$ A6 p' ]7 p9 Z+ A6 ^( ~1 _
请安装安全装置。 $ g' N; x) K, g( S- c5 x/ @# j
按OK键confinue。
  k  T+ H* t2 v8 a% E" |: G按取消键退出从程序”,再次麻烦楼主帮看一看,谢谢你啊

/ u; C; m' o8 }  O- z+ W! g当然也考虑到这个装配体经过反复试验,有可能某个地方形成“死结”,打算自己另作一个全新的试试
 楼主| 发表于 2010-1-21 11:52:46 | 显示全部楼层 来自: 中国上海
刚才按照楼主的指点,继续进行下去,能成功生成网格,但到了最后一步“运行”时,进行不下去了,弹出如图提示,不知是哪个步骤有问题,字面上意思为:“安全设备没有响应。
$ T& S; ?% u/ _" i# p6 h/ V请安装安全装置。 + y! v" ]5 Z1 N0 X7 h+ x! Q" @: G$ z
按OK键confinue。
! G( `( k- w3 f$ ~/ b...
7 T+ x' K' f, F2 j! O# |lyh020209 发表于 2010-1-21 11:28 http://www.3dportal.cn/discuz/images/common/back.gif
4 U0 c! E2 N! U
这是因为许可证没设置好,没有得到授权。
发表于 2010-1-21 15:44:17 | 显示全部楼层 来自: 中国广东深圳
噢 谢谢楼主提醒。重装后忘了将网上找到的那个许可用进去,刚刚拷进去了。现在重新分析,已经半个钟,没有弹出上述出错提醒,不过也没结束,当然显示占用内存也较高。请问下,楼主的分析过程大约用了多长时间?(初次使用该功能,心底没谱,老大见笑了)
发表于 2010-1-23 08:21:04 | 显示全部楼层 来自: 中国广东深圳
本帖最后由 lyh020209 于 2010-1-23 08:27 编辑   p/ E' B9 j* H
/ Z6 j0 ^/ n2 Y! l2 R
50# tigerdak % d4 I0 E. k; h% f4 Y
/ E# K3 B' D# s/ L, M" e1 E
终于成功了!呵呵 真高兴。
/ w3 j$ P7 K% h* w0 p0 h昨天下班前就用了6个钟,下班后没关机,今天早晨来才发现分析结束了。可见作分析真耗时间。分析完成的文件真大,有1.32G再一次感谢楼主的教程。一直都想学习分析,这次总算体味了一把。有了一点谱。再次顶顶楼主$ a' P- T0 r* A) u+ H

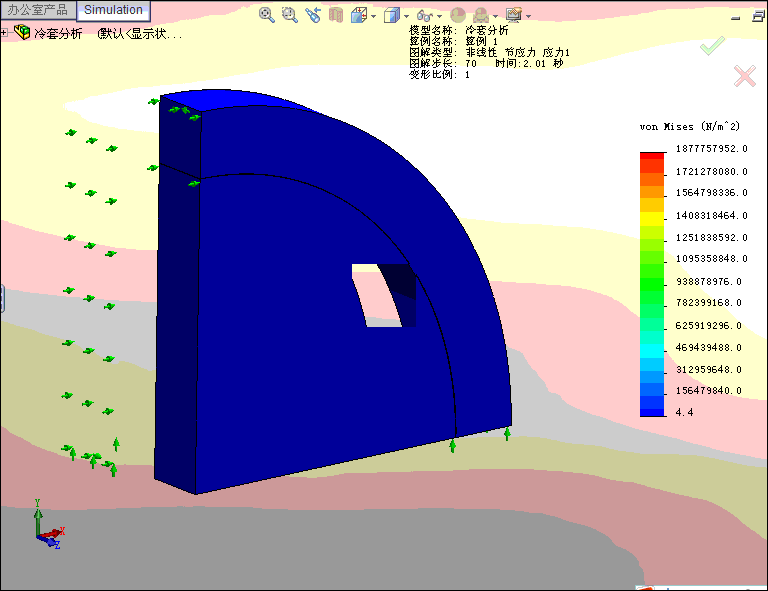

结果如图: 分析.JPG
