[CATIA教程] 『1042』内接五角星

[复制链接]
发表于 2008-12-26 10:03:23 | 显示全部楼层 |阅读模式 来自: 中国浙江宁波

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
题目地址:
* X8 f# {% m* Z# U9 I: A; G1 A- \
4 j- h5 f) t7 ?7 Nhttp://www.3dportal.cn/discuz/viewthread.php?tid=487660&fromuid=92984
9 N7 W6 S8 i8 l* G; C& {6 g# h! {# x" V, [5 M) r! A: X: S5 E
& _" }* H' f2 P7 h5 |4 ?  c
, p( Z$ E) _( ?) M: e; q6 t0 K- t& r: x9 ?9 F
教程格式:图文
0 V2 F0 l- \' B6 q. @  c; {) _! q' {; u" j- @9 i/ r* H5 r

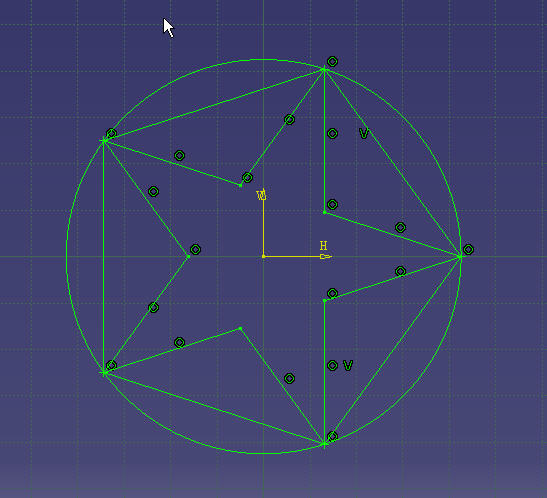

1.在草图中绘制如下图形。- P  o7 r3 c0 r0 P& I- w
步骤:先画圆,再做等分点。连线,删除该删的部分。# ]; G3 X7 C9 k: D5 E7 @; P: C
' `4 C/ A$ |; j5 a% N, s9 r% |" J
2.jpg 5 r% r$ F4 z2 X4 C9 \" n

+ [" {+ |& w9 b  p6 C& A- X2.退出草图,分解成多端线条,方便使用。
. C% s+ e( |2 x( p2 m0 a
2 v! Z2 b2 @5 m# A6 F' C; p 3.jpg 7 A# e3 Y  Y8 ~6 H

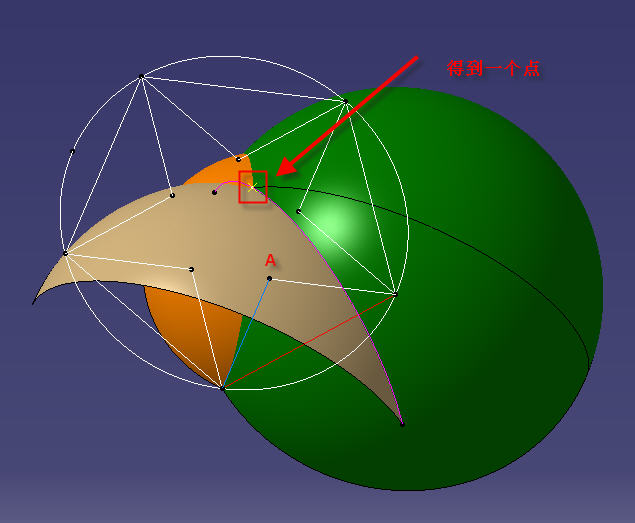

0 w. N; _; W3 F4 ?% o) m$ b3.以红色线段的两个端点为球心,长度为半径做球面,并求交线。
6 m% z' U; m/ b" X: F7 \" Z0 [以蓝色线段A端点为球心,蓝色线段长度为半径做球面,并与刚求得的交线再做相交,得到一个点。% l8 \" s. d5 Y) U# L# I
6 b! r& d5 M/ I8 E, c# J4 {! V
. q. Y9 Q' |) B# }# p9 e5 L' A! l) W! a& K& m
4。做直线,图中粉红色直线,再fill面并join,得到五角星的一个脚。! A6 k, ?4 m4 i- m: [
3 J# ~3 [% J: _) u9 G7 G3 L
5.jpg * w' }- J$ |: W4 a0 ^

6 O1 d, m$ t( G$ c% ^5。顶点做垂直“开始的时候草图”平面的直线,长度任意(将作为旋转轴使用),3 b: B7 d# M0 J; @  m- E* Q
以此直线为旋转轴阵列刚刚得到的“脚”。个数5,角度72度。  d$ g0 ~* Y9 ^- o& A

9 W/ ]$ ]+ ?/ ?/ @1 J$ U 6.jpg   T5 }: k  t3 A! I9 d

7 a# ?- z8 P8 Y& p( S5 h6.过五角星的任意一个脚的顶点做任意长度直线,方向垂直图中所示平面。* q. J* ]2 {% X" x# O: v
! A" S, X/ E( ?
& @3 O% r% Y' y2 ]5 N9 E6 E5 ~) F- B. Z0 E( }7 V

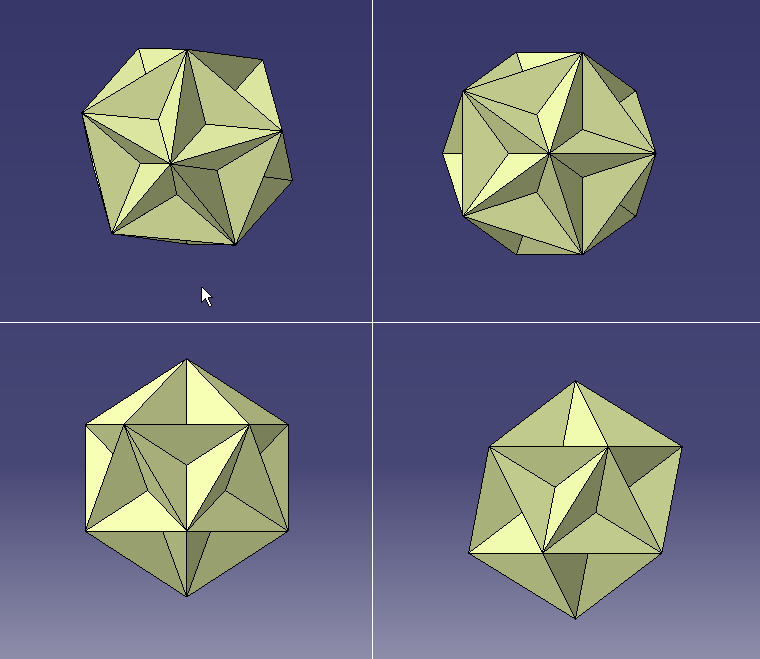

再抽取该线旁边的一个五角星的脚的面。做阵列。
& `% P/ \# O! M, _  O5 R! A
9 M' b# `& I$ J 2.jpg 1 L, Y% y! C7 t4 R9 Q9 `

" j3 _8 b  y$ ]# r7。其余的道理都相同了,不再细述。如果不能依靠阵列完成所有的面,$ u2 Z/ h* I, B( i
那么就可以单独用旋转面命令来完成剩余的部分。至此,全部完成。
  N& N" T5 x2 ^% H1 O/ k  a) E0 P1 ?! N% F1 A7 o

评分

参与人数 1三维币 +15 收起 理由
qhdhcs + 15 教程!

查看全部评分

 楼主| 发表于 2008-12-26 10:10:13 | 显示全部楼层 来自: 中国浙江宁波
附上 CATIA V5R19 源文件。

1042.rar

70.64 KB, 下载次数: 44

发表于 2008-12-27 16:00:12 | 显示全部楼层 来自: 中国山东济南

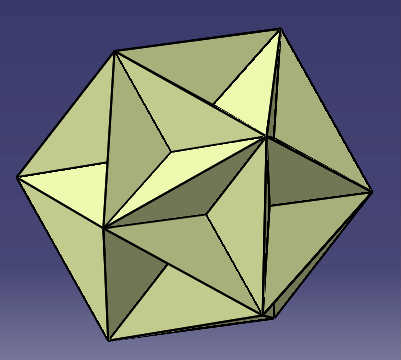

谢谢分享.我学着做了一个.
