晒一晒自己的处女作

pjtl

万事开头难，谁都有第一次的成功。
# F: _1 _8 B: f) P8 C       06年10月初公司开发一新车空调系统，客户提出技术交流方面要数模比对，老总在酒桌上满口就答应了。当时公司内没有人会建立数字模型，什么UG、Pro/E 等三维软件只是听说过而已。由于客户要的数模都是花钱请人制作的，时间和效果都无法得到客户的满意，所以，老总花了一万多元买了一套正版的CAXA2007实体，附赠2007电子图板个人版。事后我问为何买CAXA？回答是便宜，晕！
      作数模的任务自然落到我的头上，因为公司里我用电脑的水平可以说是最好的，又是搞技术的，公司第一张CAD图就是出自我手。在电脑里装上CAXA实体后，摸索着一步步地操作，由于以前没有这方面的知识，不知从何下手，反反复复多次尝试，总是以失败告终。说句心里话，在那段时间的我连上吊的心思都有。大约一个星期左右的时间，总算摸索出一点门路，最终在规定的时间内将这个冷凝器的数模做成，老总看后也满意，就给客户传去了。客户打来电话说ics格式的文件他们无法打开，还说他们用的是UG4.0，我又急忙转换igs成格式再传。转天来电话说文件打开了，是一堆乱七八糟（散了）的几何图形无法使用，这次我彻底崩溃了。有人劝我换UG或Pro/E试试看，我说有使用说明书都做不好，用那些无使用说明的盗版软件谈何容易。我分析，之所以不成功不是CAXA做的数模不行，而是出在格式转换上（至今我也没搞明白问题的所在），经过询问客户，他们可以打开stp、x_t等格式的文件，最终stp格式的文件成功了。
       现在看我的第一个数模，可以说是垃圾的很，它的错误很多，很多方法用的不恰当，但，它毕竟是我建立的第一个数模，我将一直保存它。
       今天我发这个帖子的目的是，希望大家都来晒一晒自己的第一个数模，是对自己使用CAXA经历的回顾，也能给刚刚开始使用CAXA的朋友们一点点启发。

jywbh

很实在，若以投产，请传个图片供大家欣赏。

jianlicui

做的挺好~~  你现在已经成前辈了~

pjtl

原帖由 jianlicui 于 2008-12-13 11:22 发表 http://www.3dportal.cn/discuz/images/common/back.gif
做的挺好~~  你现在已经成前辈了~

你的话实在令我汗颜，用网友“西山居士”的话来说，搞点横平竖直的东西还可以，曲面与造型方面差的很远。
由于年龄的较大学点新东西很难，刚开始用CAXA时还不懂上网查询，我现在一有问题首先想到的是在网上查一查。
回2楼：
新车已经搞出来，但，直到现在公告还没有批下来。

卢玉军

跟UG，SW，数据交换，x_t格式最好！

西山居士

原帖由 pjtl 于 2008-12-13 12:05 发表 http://www.3dportal.cn/discuz/images/common/back.gif
0 v( z) S& ?  G" @5 h8 [6 u/ G$ r) Q6 @
: U# a3 h# N* Z* a! \1 D5 h你的话实在令我汗颜，用网友“西山居士”的话来说，搞点横平竖直的东西还可以，曲面与造型方面差的很远。
/ d% m6 N: N6 K( ~3 U2 u" v由于年龄的较大学点新东西很难，刚开始用CAXA时还不懂上网查询，我现在一有问题首先想到的是在网上查一查 ...

6 Q" T6 \4 a* A+ A3 P哈哈，把我也拉进来了，让我下载看看

西山居士

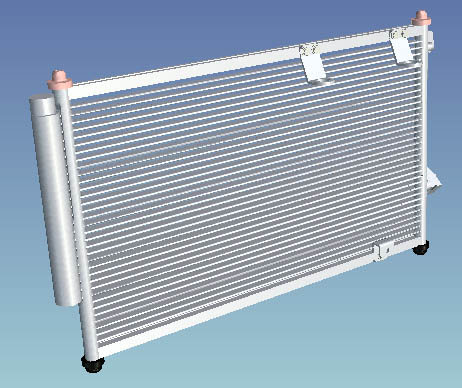

看了看，很不错，同时帮楼主贴张图片，再提点建议，中间那么多的散热管都是用约速装的？有点太费劲吧，用阵列省事。

jzjcc

很佩服楼主的毅力！

pjtl

原帖由 西山居士 于 2008-12-13 14:18 发表 http://www.3dportal.cn/discuz/images/common/back.gif
- x4 a) h- c1 F  m: B* g看了看，很不错，同时帮楼主贴张图片，再提点建议，中间那么多的散热管都是用约速装的？有点太费劲吧，用阵列省事。

/ r  w7 F, m/ c' d9 Z5 {那时候哪里会呀，能在规定的时间内搞出来就是胜利。
. R9 A& V* X% M9 d如果现在做的话，将所有细节都搞出来也用不了一天的时间。

西山居士

原帖由 pjtl 于 2008-12-14 10:08 发表 http://www.3dportal.cn/discuz/images/common/back.gif
/ I+ G0 D. C8 x' B
( f$ Q. B+ ?- e0 I那时候哪里会呀，能在规定的时间内搞出来就是胜利。
& q/ K$ i& w+ k' l2 h如果现在做的话，将所有细节都搞出来也用不了一天的时间。

是啊,我也一样,刚开始总是不能很好地用好工具,要走很多弯路。

380557319

呵呵,看了下,不错,楼主再接再厉

有彩虹的时光

你们公司会升级caxa实体设计到2009版吗  干脆到时候把正版caxa也给大家分享一下好了， 免得论坛里的兄弟都是用的Crack软件。先谢谢了 。小弟是不是很无耻啊！哈哈哈

pjtl

原帖由 123456bbs999 于 2008-12-14 13:34 发表 http://www.3dportal.cn/discuz/images/common/back.gif
9 d3 f/ F3 b! h1 a% E$ u你们公司会升级caxa实体设计到2009版吗  干脆到时候把正版caxa也给大家分享一下好了， 免得论坛里的兄弟都是用的Crack软件。先谢谢了 。小弟是不是很无耻啊！哈哈哈

  ~! g( _6 F  ~7 q) z. S老总抠门的很，别说2009了我们还用用2007的。版本的高低我并不看重，只要能满足要求就可以了，版本越高运行起来越慢。
