[CATIA教程] 『1050』曲面做题-把手

[复制链接]
发表于 2008-9-17 10:59:58 | 显示全部楼层 |阅读模式 来自: 中国浙江宁波

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
原题目链接:http://www.3dportal.cn/discuz/viewthread.php?tid=4967876 m3 {4 s# c* o7 {, X, G' l* [* S* X* \
是否原创:
* x- J# Z, j9 I教程格式:图片、文字) k2 c6 K) H# o; P$ ~/ j, _' l* Q
教程说明:图片和文字
, [! f/ w/ h, h7 I. @1 L附件数量:

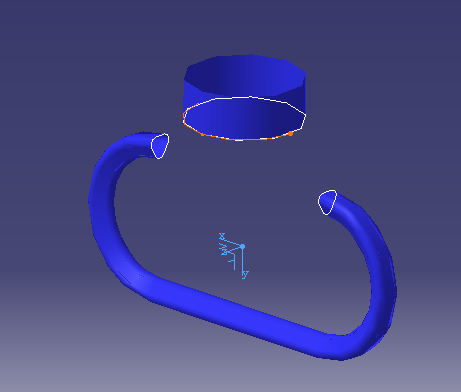

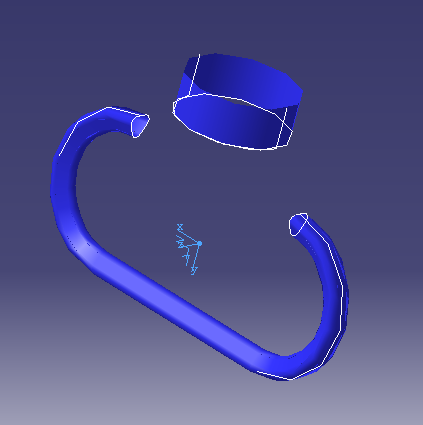

: U0 c) L1 M8 f/ t. {% u% t3 x1.先利用多重提取命令提取图示三个轮廓
. K% g8 v% o$ g; }3 h* v 1.png
- o$ J) [" f* C9 _  `5 d+ O# v  T/ k( O$ N
[ 本帖最后由 zyxwq 于 2008-9-17 12:26 编辑 ]

评分

参与人数 1三维币 +15 收起 理由
li5jun1 + 15 教程

查看全部评分

 楼主| 发表于 2008-9-17 11:01:07 | 显示全部楼层 来自: 中国浙江宁波
2.利用分割命令,将三个轮廓各分割成两断(与XY平面), }2 ~  w' ^% }3 r
2.png 7 h" {6 Z2 [1 y. Z: ^" C  ?
; B0 u% P: g& C. R4 k& v
[ 本帖最后由 zyxwq 于 2008-9-17 11:03 编辑 ]
 楼主| 发表于 2008-9-17 11:02:17 | 显示全部楼层 来自: 中国浙江宁波

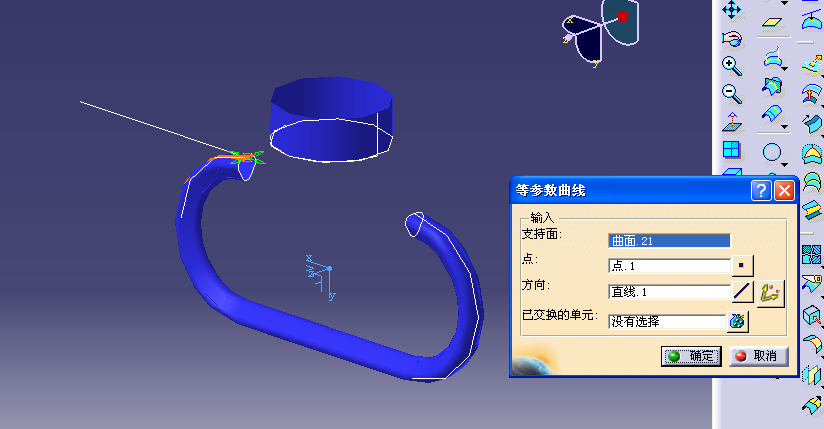

3.利用等参数命令将创建四条轮廓线(如下图所示)
$ N+ K4 N0 w' ~) j! @ 3.png
 楼主| 发表于 2008-9-17 11:04:59 | 显示全部楼层 来自: 中国浙江宁波
4.利用连接曲线和直线命令创建图示曲线
9 `8 {; Z1 S, Q* c 1.png
 楼主| 发表于 2008-9-17 11:06:08 | 显示全部楼层 来自: 中国浙江宁波
5.利用拉伸曲面命令创建如下三个支承面! r: s6 W2 ?* @& `* `
 楼主| 发表于 2008-9-17 11:07:15 | 显示全部楼层 来自: 中国浙江宁波

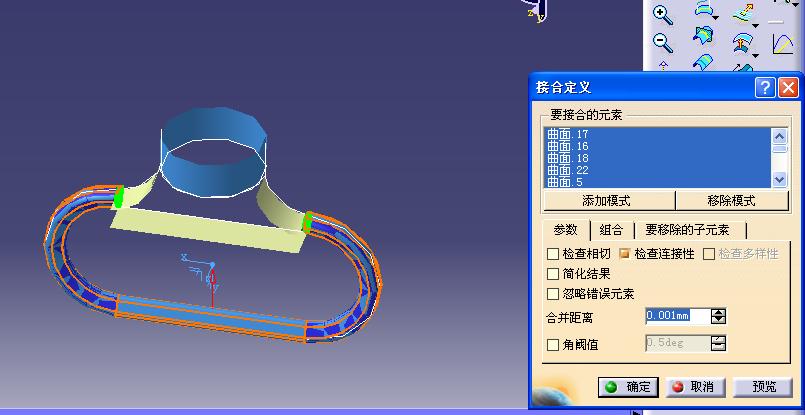

6.利用接合命令合并图示两曲面

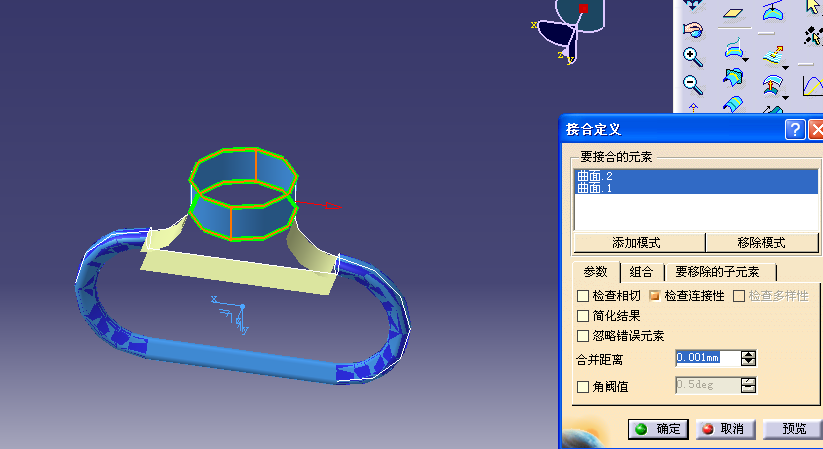

+ X8 h. x6 {3 B" L 1.png
( j9 |* p6 U1 l0 E; ] 1.png
 楼主| 发表于 2008-9-17 11:09:27 | 显示全部楼层 来自: 中国浙江宁波

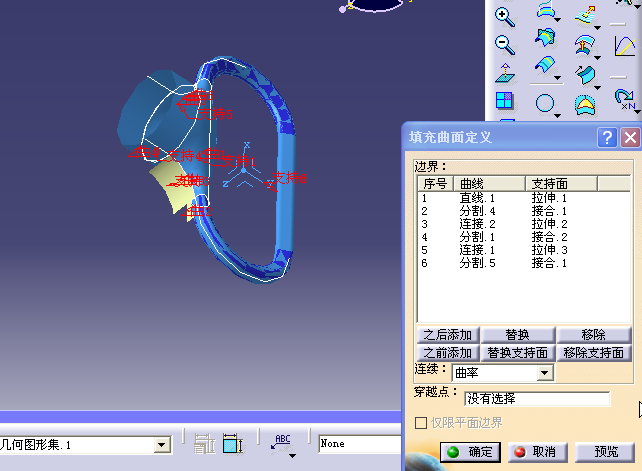

7.利用填充命令填充曲面
6 |0 t* Q2 V. f6 |( u 1.png 2.png
 楼主| 发表于 2008-9-17 11:11:16 | 显示全部楼层 来自: 中国浙江宁波
8.补面后的效果图: ~( C) F+ v# o3 v, a
