[练习题] 三维习题8(有教程)

[复制链接]
发表于 2008-8-14 07:08:56 | 显示全部楼层 |阅读模式 来自: 中国上海

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

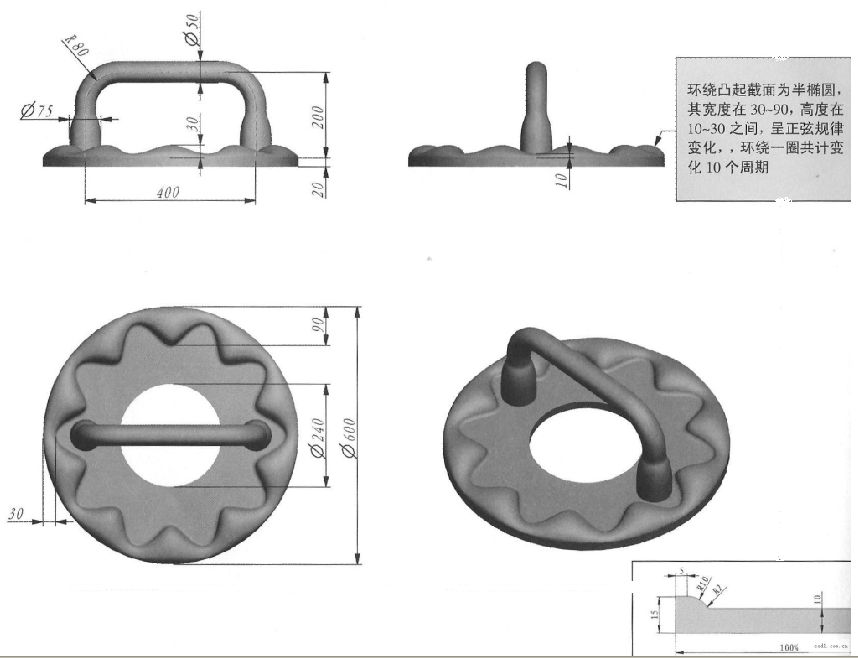

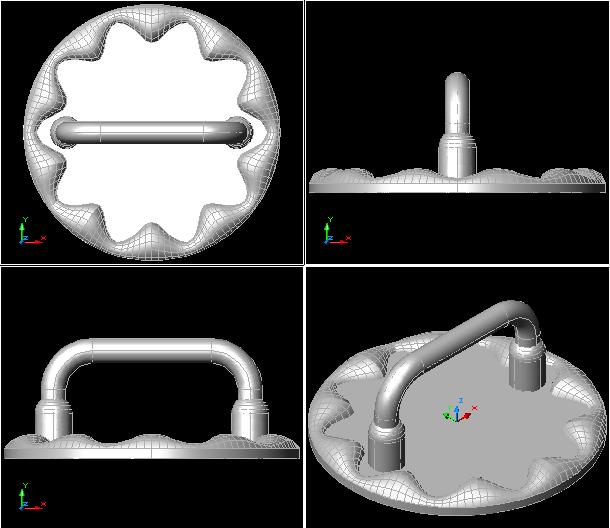

三维习题,大家练练: u: z  j# [- m: C

$ A* s: v' t+ g4 X[ 本帖最后由 newdhj 于 2008-8-16 07:01 编辑 ]

评分

参与人数 1三维币 +10 收起 理由
woaishuijia + 10 提供练习

查看全部评分

发表于 2008-8-14 08:37:42 | 显示全部楼层 来自: 中国广东深圳
太可怕了··画不来··
发表于 2008-8-14 12:04:50 | 显示全部楼层 来自: 中国广东广州
热烈欢迎师傅出练习题 :lol:

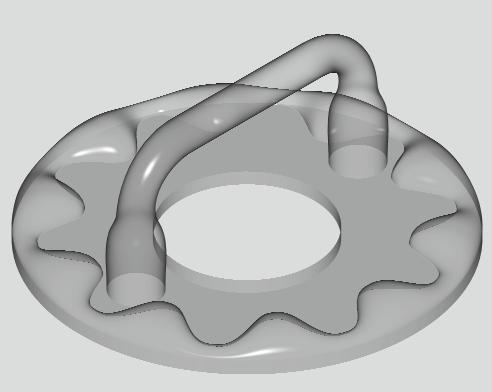

2 ~- u2 k) r- b4 Y4 h" ^9 e# d/ N跟着师傅学习 :shy. Y0 N/ C$ p* w: d

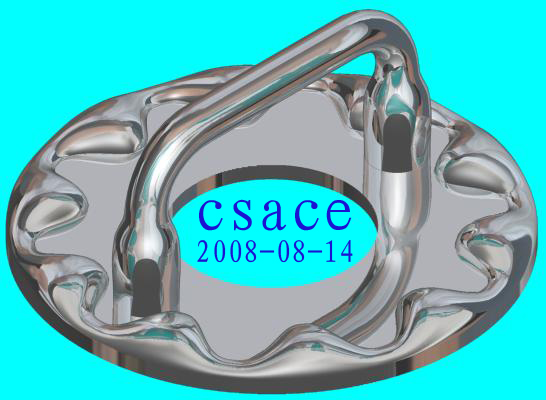

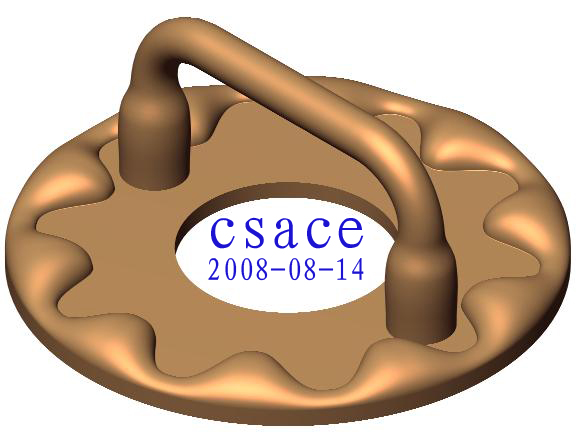

1 V# \8 M8 @, }6 ~ 三维习题8-1.jpg
% Z; U# T/ q( m: f# z
% Q. ~1 a  K6 g' [& r" o 三维习题8-4.jpg

评分

参与人数 1三维币 +5 收起 理由
woaishuijia + 5 感谢参与

查看全部评分

发表于 2008-8-14 13:51:44 | 显示全部楼层 来自: 中国重庆
是用AutoCAD画的吗?太恐怖了!
发表于 2008-8-14 14:10:06 | 显示全部楼层 来自: 中国广东广州
回楼上朋友,纯CAD制作 :P ) C8 K% Q/ Y- R4 V( Q& v% i5 G! ^

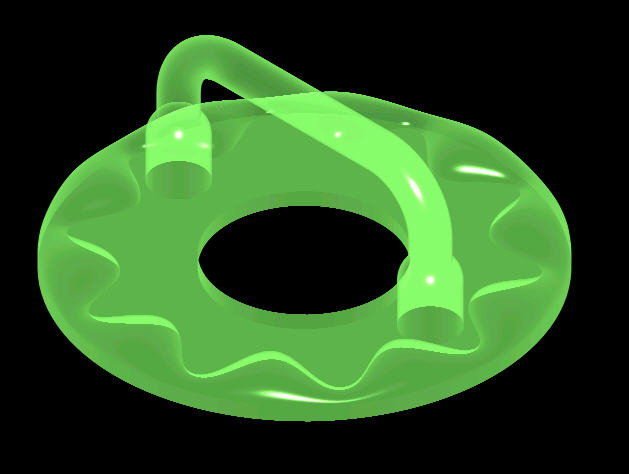

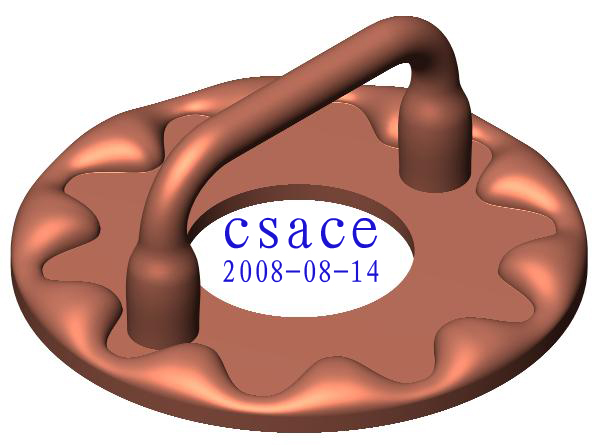

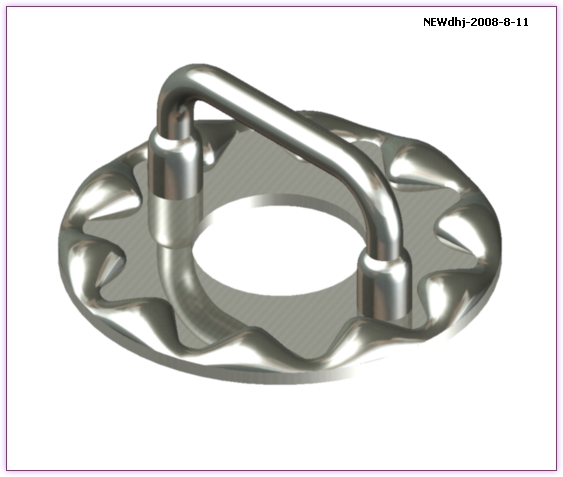

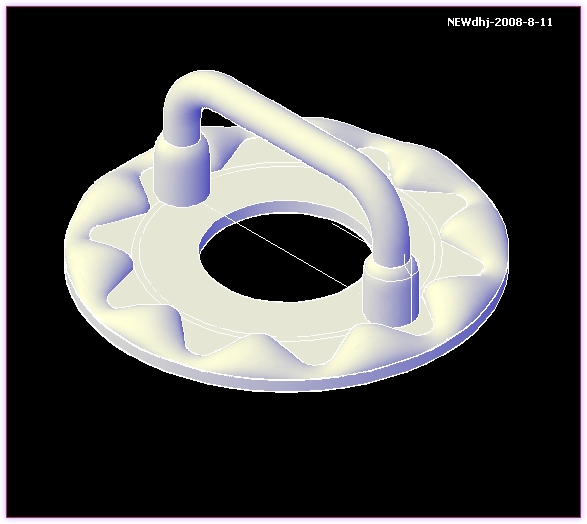

再来几张截图 :lol:
5 s# c4 }; b' m1 h5 j1 O7 _% R% U) S& h, r
7 M- V! n+ T% b8 K! k$ A- ?

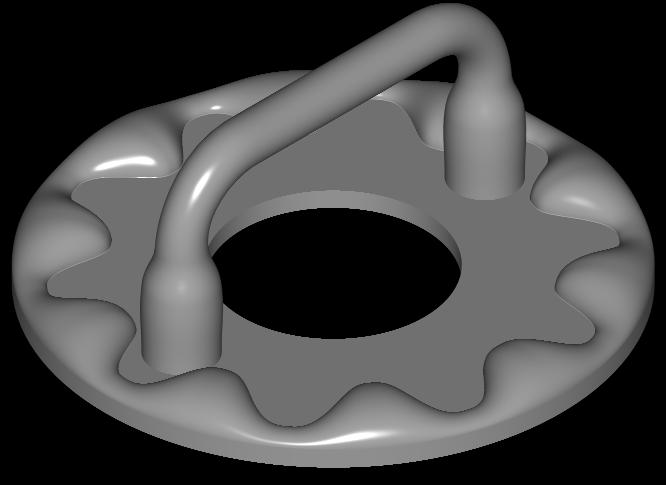

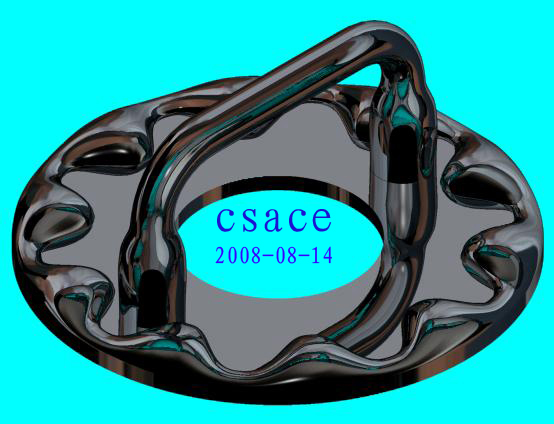

' w0 S+ p( ]4 q1 h& E. V0 F& `5 g 三维习题8-3.jpg
6 Q" \. F8 n  i; |) i: z# s) J5 D! R% m* Y

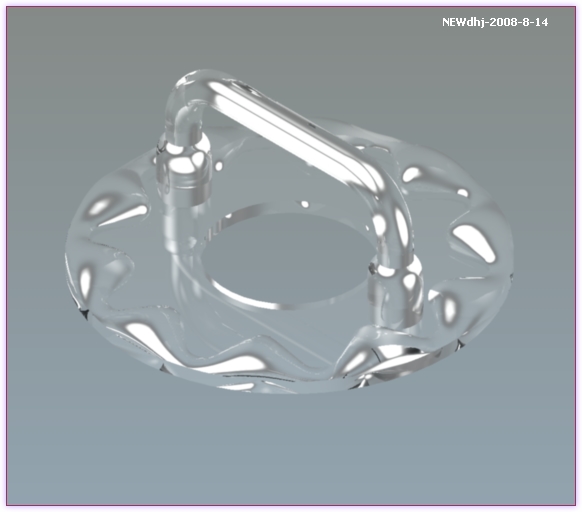

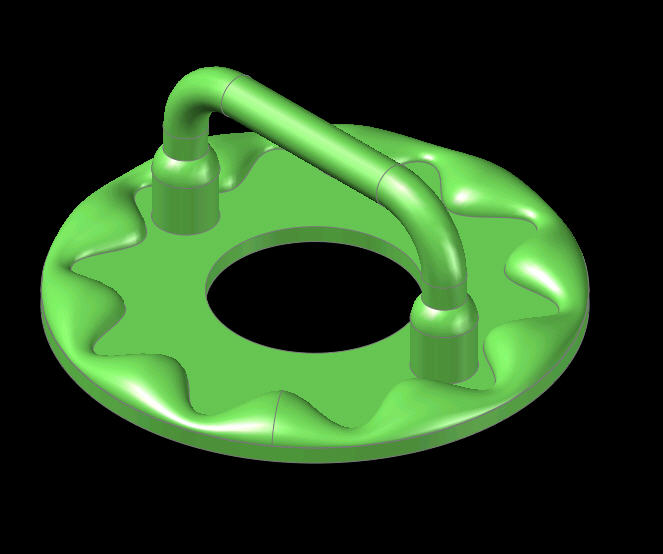

三维习题8-5.jpg $ x  f% F# \; m9 `, Z1 G7 |; O4 c
( o) [7 m. F6 l5 ^* P! U
发表于 2008-8-14 16:25:46 | 显示全部楼层 来自: 中国重庆
没装2007版本的,用2006试了一下,不知道合格不?8 n) ~- ~# }& {% T: }1 @0 X7 g' O

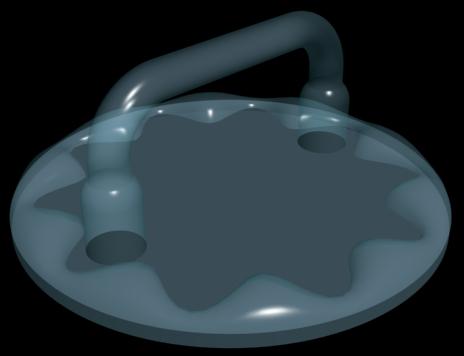

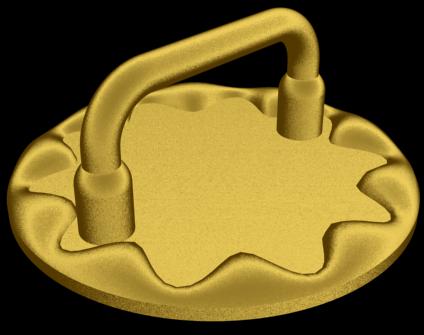

3D练习1.jpg 3D练习.jpg
" k! D' W# v  y: ^3 [# ?' i 未命名.jpg ) Y, X9 F$ u# L4 x) ?( g' }
3D练习.dwg (144.21 KB, 下载次数: 11)

评分

参与人数 1三维币 +5 收起 理由
woaishuijia + 5 不错

查看全部评分

 楼主| 发表于 2008-8-14 17:22:22 | 显示全部楼层 来自: 中国上海
原帖由 嘒彼小星 于 2008-8-14 16:25 发表 http://www.3dportal.cn/discuz/images/common/back.gif
3 V% Z+ R4 ]6 s2 R没装2007版本的,用2006试了一下,不知道合格不?
2 _# S9 L  u, b3 ^4 ?6 ?939162939163
/ \1 ~6 I/ }# A3 u( K# `939173  M+ a/ V/ J- Q. N6 k
939164

4 m/ _7 t) u8 P8 k. x! ~% n5 a2006做的。那就是网格曲面了。$ Y4 w& \# }, M, B3 @
也不错!
发表于 2008-8-14 17:38:29 | 显示全部楼层 来自: 中国重庆
真厉害,不亏是大师,一下就看出来周边的凹凸是用曲面做的,真的佩服!
发表于 2008-8-14 17:42:19 | 显示全部楼层 来自: 中国广东广州
原帖由 newdhj 于 2008-8-14 17:22 发表 http://www.3dportal.cn/discuz/images/common/back.gif
3 M1 O, L1 c& P: ]  J2 G7 T
( l9 c) `9 d8 a; d/ q2006做的。那就是网格曲面了。
( f# Q/ F# k3 `  _3 m/ o也不错!

/ p7 H6 u5 k* h9 A4 p/ [- H. y! E9 K$ e: _7 ?. M  H

# B: c0 C6 D. @2 }; X* _) f
. h4 y4 B5 _8 @  _9 [9 ?以前用曲面做练习时遇到的难题是过渡的地方不圆滑,又不能并集为一体,一直没找到解决方法
% m- }- o, G! K' u4 l- {1 v5 e: G' y" Z4 Q
请师傅点!
* ^- s2 F0 Q% q/ F
# h5 s0 ~2 r& J5 B' I7 S) m谢谢!
) ?6 t  W6 x: K3 Z) }+ r2 l5 o# H4 e& N) d; o  [% U  `
如下面用曲面建的模也是过渡的地方不圆滑 2 ?6 @: R! }+ k( z2 M
6 d0 w5 b0 |" j- ?
发表于 2008-8-14 21:13:56 | 显示全部楼层 来自: 中国甘肃张掖
我用2008做的,费了很大劲,不知对否,请师傅们指教!

三维练习8.dwg

1.74 MB, 阅读权限: 40, 下载次数: 3

评分

参与人数 1三维币 +5 收起 理由
woaishuijia + 5 感谢参与

查看全部评分

 楼主| 发表于 2008-8-16 06:57:07 | 显示全部楼层 来自: 中国上海
大家做得不错。我发个制作过程供参考

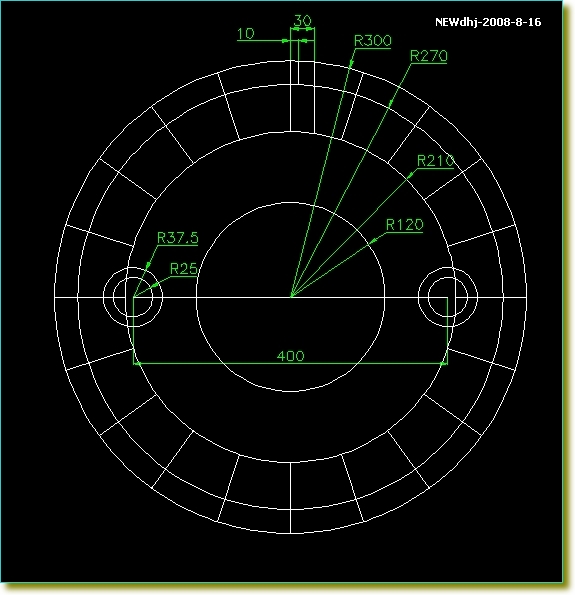

" S! l& i7 Q0 p1、俯视图按图尺寸画平面图" e5 O! ?5 ~* O/ x; j
/ B. d/ ?3 q( T7 U9 `6 s# \2 G4 U: a# a  n+ R

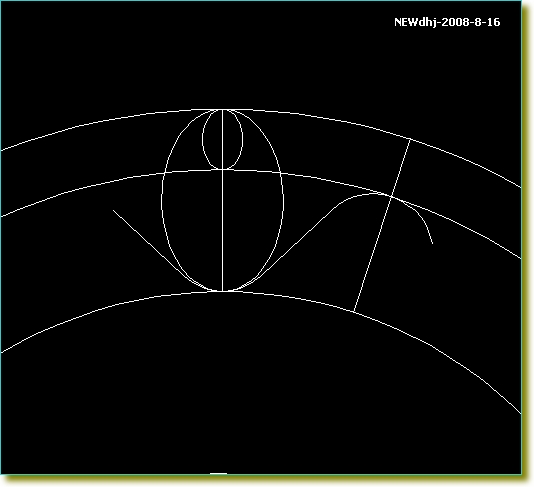

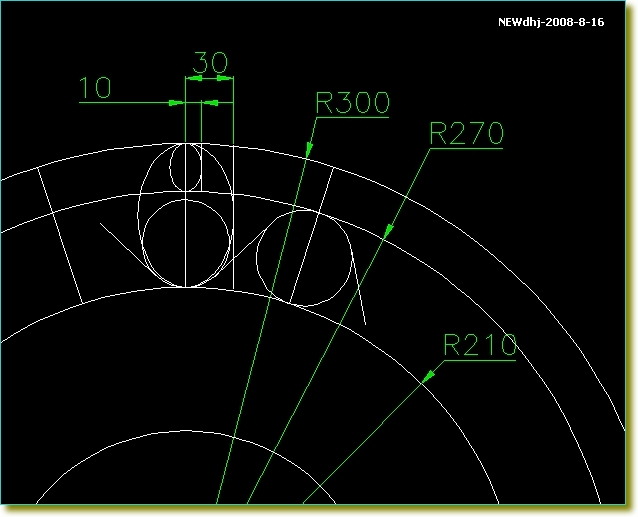

7 A) J  {4 U" o( }5 Q2、画两椭圆,两个圆及共切线
) U( n8 u, A1 J" H; T& Z# d0 m 002.JPG   J: J0 e" d3 X. b' ~" M6 f+ v  E
" s* O, w! }$ Y& Q& j

/ x* w4 O6 ?+ v  [8 {3、剪切两圆,并与两切线合并(PE——M——Y——J)0 k7 X% u& R' [4 q, P( H
003.JPG : u# m! c6 D4 j! h) X7 F
# G# F" I$ v' x6 L" A' v
[ 本帖最后由 newdhj 于 2008-8-16 09:36 编辑 ]
 楼主| 发表于 2008-8-16 06:59:00 | 显示全部楼层 来自: 中国上海

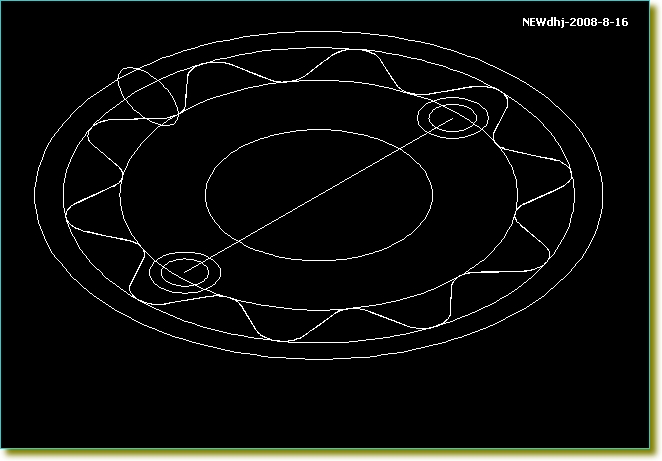

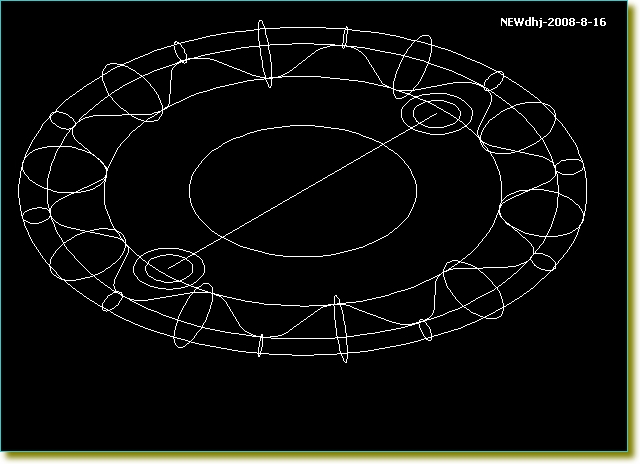

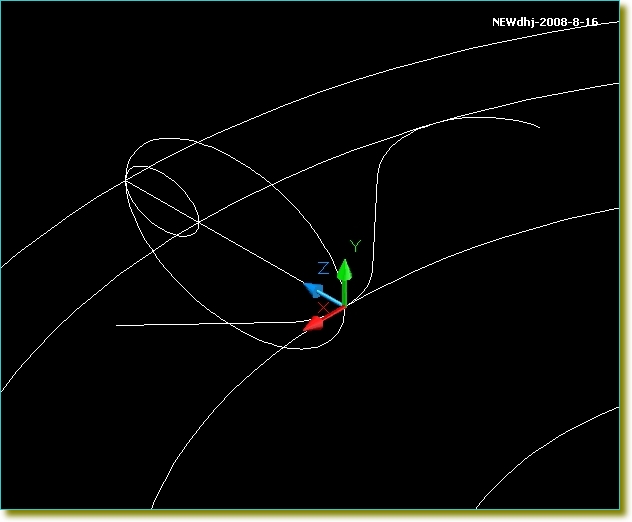

4、转换到西南等轴测视图,Z轴矢量到椭圆中心线(如图),两椭圆旋转90°
) G9 c" t9 v5 x8 O 004.JPG 6 D) ?1 P3 N6 P. Y# r

; e" _* a. h* y5 m- ]3 ~/ V" m7 S8 e* e

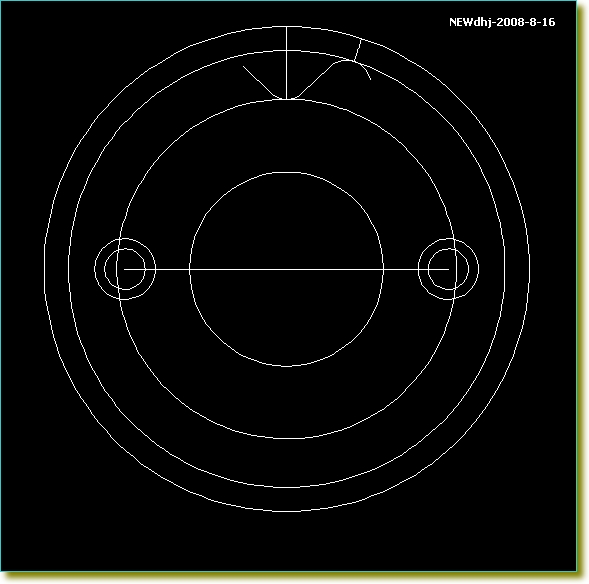

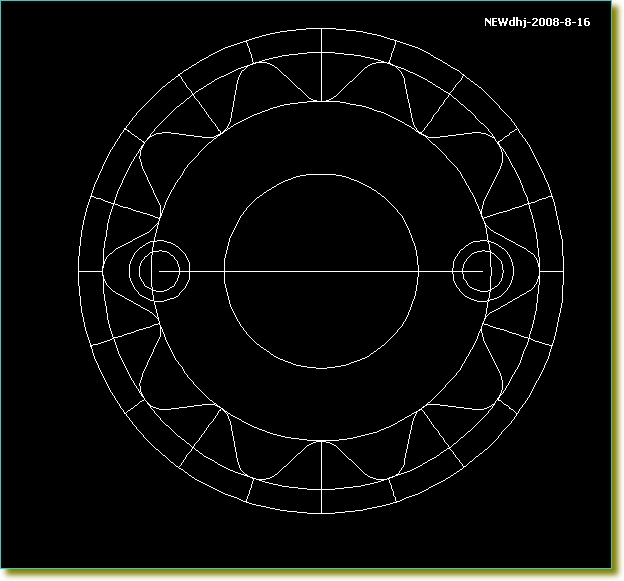

5、回到俯视图。小椭圆以中心旋转-18°,阵列,再次合并圆型波浪线环0 |# r, Y1 T1 F7 d% ]9 m9 _
005-1.JPG - [7 H, L+ b8 }4 P# S$ Z
7 M& s$ N6 X& f% T- {  f
/ O* _6 {# I$ [& E  d9 C# E3 f6 u, D5 K) D4 Q6 E8 D

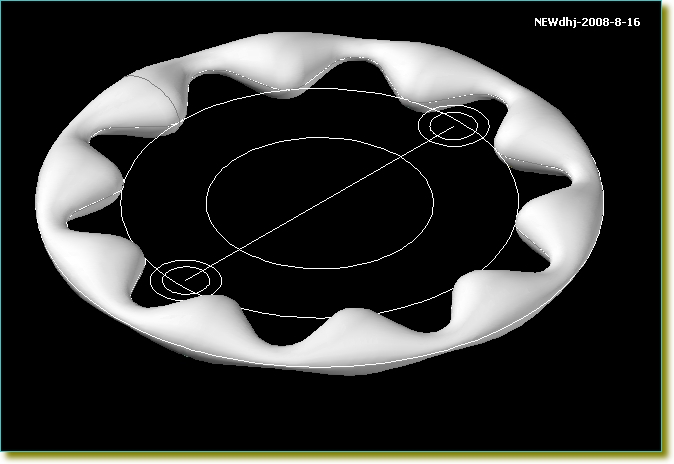

4 P" m8 `7 s( y4 [+ q' j" s6、LOFT(放样)依次一大一小选椭圆,导向选外圆和波浪线环
, ~2 C, C6 |8 x. N& T, n9 X+ { 006-1.JPG
& S( e6 ]/ H3 [1 {/ O& Y/ H0 `7 _9 o5 @ 006-2.JPG
$ Q. k* F5 Z) |5 m) q 006-3.JPG
2 I* A! c% }" i' y8 D( y$ n9 V$ i. h  x  l7 h" L5 {: F
[ 本帖最后由 newdhj 于 2008-8-16 09:37 编辑 ]

评分

参与人数 1三维币 +10 收起 理由
woaishuijia + 10 经验分享

查看全部评分

 楼主| 发表于 2008-8-16 07:00:14 | 显示全部楼层 来自: 中国上海

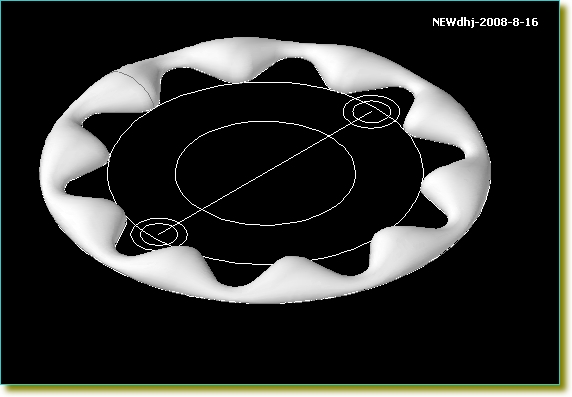

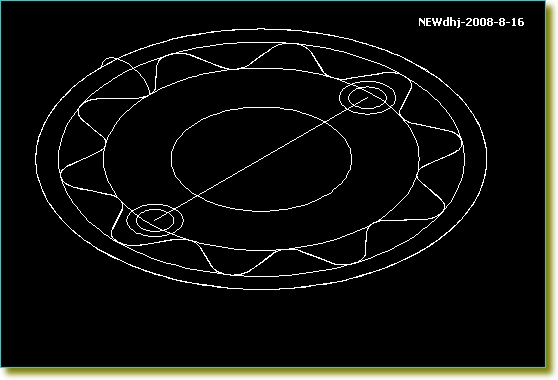

7、剖切一半实体! c" I. J, M: Q8 e( M
007-1.JPG + D; t2 s2 Y7 L* h
$ N# s- X9 ^) V: @( r' S: g1 e6 u: v  S0 a1 I1 |6 W, d4 i+ e. ]( R7 k

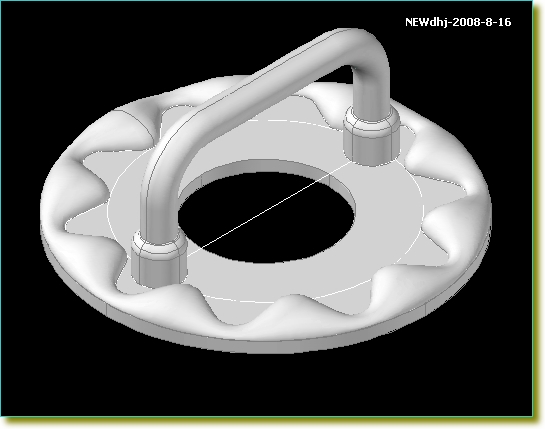

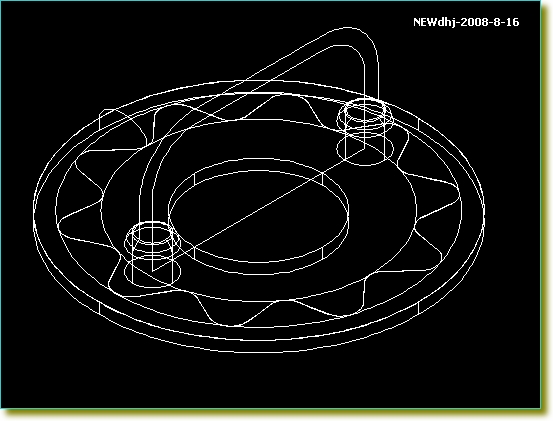

' C+ v) U- Q6 H5 P+ w* W, c' ~8、余下的就不要多说了
! b  ^; M5 |& N5 j( @6 [$ b 008-1.JPG   G- m$ H5 J. {  P
6 G) L* y$ T: ~. h- R. J: c
  f1 C! r- M& f0 D8 T7 e$ B[ 本帖最后由 newdhj 于 2008-8-16 09:37 编辑 ]
