[004]冲压灯座]（PCCAD2005）

2374 · 发表于 2007-12-1 07:01:29

您需要登录才可以下载或查看，没有帐号？注册

x

我是用AUTOCAD2005(单位用PCCAD)，此类是平面图到三维图中最简单的图形
1、关闭标注层

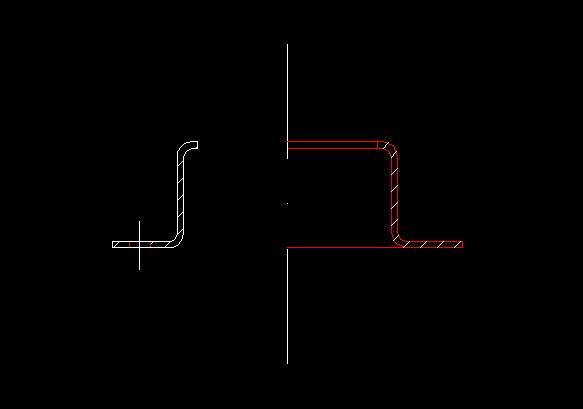

2、平面图中主视图的轴线一侧形成面域（先在一侧打断与三维图形无关的连接线）

3、转换成西南等轴侧视图

4、以轴线旋转形成灯座主体

3、（首先点击主视图，在点击西南等轴侧视图）在压边φ1孔处做圆柱体

4、差集成型

2374 · 发表于 2007-12-4 09:00:48

视频

wxmhome · 发表于 2008-9-24 16:52:47

很不错的教程！！！！！！！！！

anwei · 发表于 2008-9-26 10:28:51

牛.学习一下

fmxyk2004 · 发表于 2009-8-24 12:45:49

学习了原来CAD也很牛的

baby008 · 发表于 2010-12-1 10:59:40

很好的资料

rencai5 · 发表于 2011-3-29 13:27:03

CAD也可以这样???

ashu14 · 发表于 2011-5-15 10:39:29

还好,可以看看

781751853 · 发表于 2011-5-17 10:57:13

CAD做三维已经好久没有用过了。

辰辰 · 发表于 2011-6-18 15:49:00

楼主太强大了，受教了。以前没有怎么用过CAD画三维，目前正在学习中，谢谢楼主了！

xxp13136 · 发表于 2012-2-15 14:03:35

UGNX4.0自学教程，有下载的吗?
