扫描是将一个草图沿着一条轨迹线进行扫描，扫过的区域最后形成实体。如下图：
8 j% R+ i2 d. T
0 x5 W8 A( a) @0 L 扫描的对话框如下图所示，对于简单的扫描，我们分别选择两个草图作为轮廓和路径即可。当需要创建复杂一些的形状时，就需要对其“扭转/缩放”类型做进一步设置了。0 v- r1 z+ W3 W+ R4 `
. Z) F, Y6 D' V/ T, q z2 C
对于简单的扫描造型这里就不做介绍了，软件的帮助文档很详细的，对“扭转/缩放”类型的设置也介绍的很详细。
" ], n/ X; g7 l 接下来主要介绍一下“顶点控制”的设置，像指导线控制帮助里的介绍足够详细了。! K& @5 E) n. T7 d: F# F" C1 W
顶点控制：选择路径上的一组点并设置扫动到该点处时轮廓的扭转/缩放值。扭转角控制扭转的大小，缩放比控制缩放的大小。' Q( T4 `9 l+ K( s% o7 r5 `3 [
比如最简单的就是在两个平面上画两个草图，如下图就画了一个矩形和一条直线段。在下图的顶点设置项内，我们可以看到它的路径点包括了起点、控点1、控点2、控点3，同时在绘图区，可以看到直线段上有1、2、3的标注。其实这些控点都是直接用鼠标点选生成的，这些点我们可以直接选到大致位置通过单击鼠标生成、也可以事先在直线段上画几个点或对其分割（建议使用画点的方法），这样在选择控点的时候软件就可以提供一个对点的捕捉。可以对扫描进行精确设置。7 L5 u5 s9 v1 d$ ], X/ p Q8 v
在对“顶点控制”进行设置时，可以只对扭转角或缩放比进行设置，也可以同时设置。下图先仅对缩放比进行设置。还需要注意的一点：如果是开环的路径，顶点控制时最后一个控点一定要选择路径草图终点。
$ A0 _. `& [. a$ Y/ u) M Z) Z7 |( F
确定后，生成如下图所示实体。可以看到各个控点之间都是由光滑曲面过渡生成的，并且设置比例为0.001的点处，按实体点来生成的。$ v- ^! E( r. x+ c0 j

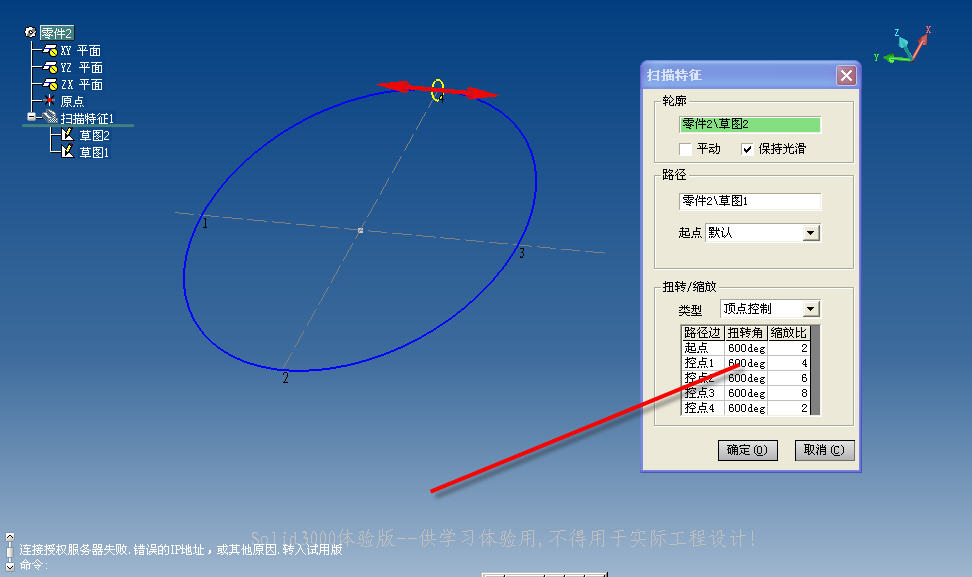

5 z9 f& l: t F1 u 接下来介绍一下闭环路径的扭转角控制，如下图可以在一个基准面上绘制两个草图（分别为两个圆），直接不做扭转设置是无法进行扫描的，可以和上例一样，在路径草图上选择多个控点，不同之处在于：对于闭环路径，最后点需要选择到和起点同一点。所设置的扭转角角度是以起点为基准设置的，如下图设置的两个控点之间的角度均为1800度。
, I* S# f$ V7 [1 p7 \3 O9 H

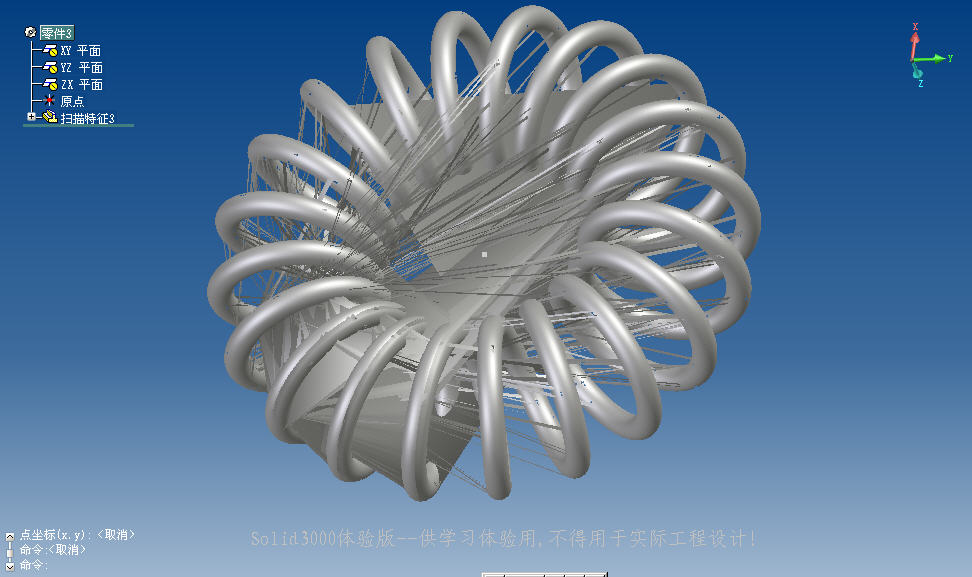

/ e ]: ~( P6 P; K 确定后生成如下图所示实体，当然控点之间的角度也可以根据需求进行设置，如果数值设置不当，也是比较容易提示造型失败的。
; c# N, m9 I5 Z5 e5 \* _4 h2 r9 X1 ^6 D& n6 @. q* n f
根据需要，也可以同时设置扭转及缩放值。暂时还没想到好的例子，就不再详细介绍了，欢迎大家补充。* u4 l6 J1 D( y$ }* G% O
