[讨论] PROE4.0新功能接龙

[复制链接]
发表于 2007-10-12 13:49:31 | 显示全部楼层 |阅读模式 来自: 中国广东深圳

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

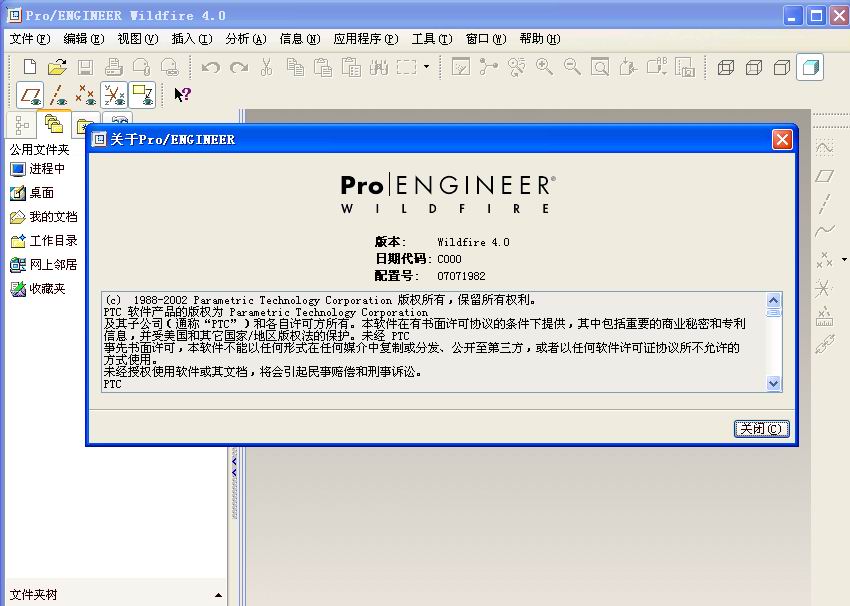

刚刚装上破衣4.0的
! u+ t  L8 x8 P4 v8 m# d* h觉得还不错  K5 {& d# M3 P  M1 u3 A6 ~7 |
有些新功能真的好用,我也只是随便看了几下,因为我现在还不太会用也火的。如在草绘里面可以自己找出开点,还有自动圆角功能。% J% e5 i; @4 b7 A. d7 {
大家把新功能放到一起来相互学习一下,希望老大们能把此贴顶固一下,让大家都可以学习一下。我是没有太多的时候来论坛没有办法。
 楼主| 发表于 2007-10-12 13:51:37 | 显示全部楼层 来自: 中国广东深圳
Pro/ENGINEER ——PTC最主要的 MCAD/CAM/CAE 软件,大部分用户习惯的叫法更多是“PRO/E”。野火版的推出,其强大的功能一直受到业界用户的好评。相信在 Pro/ENGINEER Wildfire 3.0 推出的时候,已经给广大的行业工程师、设计师带来了惊喜,以致有更多的人转向使用 Pro/ENGINEER 。2006年3月,PRO/E 野火版 3.0 正式上市,为了适应日益复杂的产品开发环境,2007年,PTC 即将推出 Pro/ENGINEER Wildfire 4,野火版 4 除了延续了 野火版 3.0 的强大功能,更有了突破性的进展,也为下一个野火版 Pro/ENGINEER Wildfire 5 更好的延续奠定了基础。萌迅软件有幸获得 野火版 4 的新功能相关信息,在此抢先介绍给广大的 Pro/E 爱好者。
' W+ C0 s" e) p( R9 h( x
5 }8 n' n9 W* M5 `# {' x最新的数据导入修复- r2 D. F' \7 V) U# s: V, {/ d

+ d9 B8 W, T2 C- g3 r1 i  Pro/ENGINEER Wildfire 4 沿用了 Wildfire (野火版) 的用户界面,具备强大的功能但是依然容易使用;* ^, T' J) H" S' U; R$ y
2 m1 m5 @' Y: c. z
) B6 B5 n; o% h  C7 E+ {( j. e

1 b, p" j+ ?, Q导入的数据描述出了逻辑曲面,重组曲面,重组合乎逻辑的数据,
" {: t* \  L  f; q  \( |使数据类似重新造型的模型树,具备几何/拓朴结构树等。
( I$ K9 W' D4 Y9 m    新的数据导入修复功能使 Pro/ENGINEER Wildfire 4
1 q& x. [+ z: x" F$ V) Y的用户更加充分的利用外部数据进行改善,重新继承数据。
$ t7 E5 c8 k3 F5 r: e; M7 x( A( k# r. V; q* ~) t

" E8 R+ @9 G+ U3 Q3 ^4 B6 {7 W' e, @
6 x7 f! A7 V- A4 ]) h9 d: l8 L7 u. T! }. O1 K. J  n7 A- I. J

3 t4 x7 B1 c0 K& u# W最新功能将在 Wildfire 4 的IDD (IMPORT DATA DOCTOR) 工具里体现4 [# u. P' ~& E; }- q
% |' D( Y2 I) y7 a
    增强修补模型:寻找和删除零碎的面;修改曲面,匹配曲面边界;自动恢复成基本定义的线框等;
3 |2 i7 P2 S8 F  o" f    % f" F. ]$ m5 q' M
    增强修改模型:添加UV线;删除、替换曲面;修剪、延伸、合并,通过删除曲面来闭合;可转换成圆柱、平面、其他等9 @/ O! g. R, M( O" o

! M( K1 h; Y8 \" C    增强特征模型:将静态的几何转换成具备参数定义的;Extrude,Revolve,Cylinder,Plance;Change direction, Change sketch, Change diameter
  m. J, I  e2 Y
6 K9 O9 A$ |) |7 q以上的功能都将会在 Pro/ENGINEER Wildfire 4 里体现,而且野火版 4 还向下兼容于所有版本。另外,PTC 还在不断的研发、完善其产品,将有可能在 野火版 3 和 4 之后的野火版 5 实现特征识别。通过特征识别工具条,用户选择导入数据的种子曲面与边界,系统则会应用这些数据来创建PRO/E的特征。支持的特征将包括平面及曲面上的直孔、拉伸,及对全部或部分进行旋转,恒量倒圆、倒角等。
 楼主| 发表于 2007-10-12 13:59:01 | 显示全部楼层 来自: 中国广东深圳
1、草图
9 Q: C$ R" R" @7 Z草图多了更多检测功能,如封闭区域加亮, 开放点大红色显示, 相交部分加亮, 并可检查草图要求是否满足
5 ?* c4 h2 e* n4 J* H4 R  a这次真的 把草图颜色加进来了,可以自己定义草图颜色
7 b) i. v, V: r4 Y+ \2、草图可参考和利用意图参照,更加有利于设计变更和全参数关联建模
& P- q# @) q9 X- _: w! i替换参考更加容易
  T6 u& E5 C3 Z- y& U, W3、新的孔特征创建,支持带钻尖和多种选择,放置参考点变为绿色,6 W7 i4 O! R5 a% n/ ]. P
4、新的remove 特征,使模具设计,结构设计更加随心所欲" K/ j( b7 I, Z# `2 L0 V
5、merge支持多个面组同时操作,不用一个一个了.........% m3 \8 m/ V7 R4 U
6、新的意图参考建构, 并支持名称意图,更加有利于设计变更和全参数关联建模2 j! J" Z7 e2 j
7、特征建模尺寸可以直接显示为3d的标注,更加方面交流和沟通。
0 ^5 @( y3 g% f6 t8、全新的打开界面
4 C6 \% v- b6 H9、udf 支持半preview, (可以退回重新定义), 替换更加方便
, p% D" @  q. t; S* U4 c: s& M10、新的auto round2 P0 H2 m$ w( \3 k/ K, I
11、比较大的更新; K% ~  k8 U! u& P. R+ C3 [% g- [
数据导入修复. x; j4 F7 k2 Q
4.0将支持VB二次开发
6 K7 a  {- B  m& T! z) Z0 {4 {包括VB 2005.net 以及类似于 word, excel 的VBA5 A) Y+ R8 F6 k4 e) {/ \) }
并且函数比较全, 而且完全基于类的方法,比toolkit直观和容易理解很多
( I) t0 ]2 t2 S( J作一般的开发完全能满足要求
发表于 2007-10-12 17:21:57 | 显示全部楼层 来自: 中国江苏南京
功能不错,但还不够稳定。
发表于 2007-10-12 19:28:06 | 显示全部楼层 来自: 中国河南信阳
现在只有测试版,帮助文件都无法打开
 楼主| 发表于 2007-10-12 21:29:24 | 显示全部楼层 来自: 中国广东深圳
没错
) E+ {2 I7 c8 ?& X5 ^1 \: ~呵但这条路是迟早的
0 U, Y8 D& }* H我现在还不太会用也火呢
. g( o/ \4 m& b; I8 H9 ^% n+ J但也没有办法唉
* R+ O% t2 w- Q8 G2 z$ H
发表于 2007-10-12 21:47:08 | 显示全部楼层 来自: 中国广东东莞
偶到現在都沒有搞到4.0的軟件, J% w4 C+ D3 t8 ?1 W/ J' @* p- T6 O

4 [2 G3 ^8 o" X. d7 g2 j[ 本帖最后由 HTQIANG 于 2007-10-12 21:49 编辑 ]
发表于 2007-10-12 23:18:39 | 显示全部楼层 来自: 中国江苏徐州
都有4.0了?更新也太快了吧!我们公司还用2001呢!
发表于 2007-10-13 05:58:51 | 显示全部楼层 来自: 中国天津
4.0里的M有了非线材料设置功能
发表于 2007-10-15 15:13:20 | 显示全部楼层 来自: 中国广东佛山
4.0也不能完善以下功能。。。???真是闷!闷!闷!) U+ M# M( E  Z: S. B" T1 Y

3 K% y) }( Q% s  _8 \9 p; @) b) k4 U  p( C; Z! r
1、不能直接选多个曲面作曲面修剪合并。。" y# b. E  S  v9 I/ k0 \$ R0 L
2、不能直接选取实体面作扭曲替换的被替换面。。
  F: j2 B% j6 w+ G- i7 U% Q$ B5 L3、不能直接选取实体、曲面边界作拉伸、旋转等基本特征操作。。
# f3 U$ T0 k$ H( M4 M4 B! z. _4、不能多选实体面作偏距面。。9 w. L9 ]' b; q) P8 H* J9 v! d# B2 v8 d
5、不能独立选取同一特征的分离面作偏距面。。
- k2 I2 U, n, {/ a6、不能删除特征参数。。
# N- p; C0 E' ~: C( W, M, N7、不能动态截面。。# I; D8 T/ g3 i+ D/ N, O* q- e9 E9 D
8、不能多选或链选曲面边作偏离曲面的曲线偏距。。  x3 y2 v7 o# ~" y8 }6 y
9、不能多选单个曲面作曲面的偏距。。2 }3 u* p/ S' b9 T; p  a0 [' m7 U
10、不能直接选取实体边作曲线偏距。。
2 h3 Q* F' C& r2 G* J5 |; O1 I$ R11、Sweep、Helical、Blend等基本特征未完全野火化,显得proe不伦不类。。
. t% Z; u. E  x  q- i& u$ q" b12、不能一次完成多个孔特征、不能以“重合”作为孔的定位尺寸参考。。. R6 \  @: ?( }
13、不能直接选取边界、曲面或实体平面等作为倒圆角转换“停止在参考”的参考。。
8 L) Y2 R0 r1 N$ y0 Q) t8 V+ k% z14、不能向镜像、陈列添加或删除特征。。
% O4 z: l5 N4 @* z# N7 h15、不能直接选取实体面进行移动复制。。
/ G8 i& |' {$ w0 e, ]& L- t16、不能直接在Common Flolders中设置工作路径和直接编辑Common Flolders。第一次打开! ?4 d& i# J- g+ v1 f
       Folder Tree时太慢(大约花10S时间)) Z/ P. ~2 H5 {1 X/ U8 r
17、不能在打开窗口中进行文件的复制、剪切、沾贴等基本操作。。$ ?; S: S$ |7 u
18、proe在绝多地方不能框选
发表于 2007-10-17 21:41:22 | 显示全部楼层 来自: 中国重庆

回复 2# 的帖子

1.不能直接选多个曲面合并。; X7 K1 [9 O5 l  B7 n
   2.破面修复不能用。
( T8 T# r: X& d2 C2 Z* A   3.以上问题是因为是测试板的原因吗。
1 t! p+ E& T2 s; S- k1 m6 T   4.请高手指点。
 楼主| 发表于 2007-10-17 22:00:19 | 显示全部楼层 来自: 中国广东深圳
17、不能在打开窗口中进行文件的复制、剪切、沾贴等基本操作。。
) a+ o. H$ G7 w5 |5 e+ ]6 D这个在四点0里是可以做到的
4 p$ i# J1 N3 j8 ?7 d你说的那些全是UG的功能: }3 p, o2 k* i' F. M! @5 J
破衣与UG总是有区别的
' l% ~; b# O( o* m要知道破衣是基于参数化的哟
; w4 c9 m9 Z# A  V  Y1 J; V可能难以实现你想要的/ Y) B3 t' k1 n1 p
我相信应该不是版本的问题
发表于 2007-10-17 22:07:12 | 显示全部楼层 来自: 中国广东珠海
哪里有野火4.0呀?怎么没人上传到论坛ftp
发表于 2007-10-17 22:23:06 | 显示全部楼层 来自: 中国重庆

请教

1.多面组不能合并.
/ w  G9 [4 [$ O# v2.破面修复不能用.3 F& z: C! Z/ ?
3.请指点.
发表于 2007-10-18 00:12:20 | 显示全部楼层 来自: 中国四川成都
关于remove去除圆角,3.0早就有这个功能了.只是隐藏很深,一般人找不到,先在config.pro设置:all_tmp_rmv_srf_feat yes,在proe编辑栏下,就会有一个移除的选项.
发表于 2007-10-18 00:16:38 | 显示全部楼层 来自: 中国四川成都
其他的没什么感觉,来一个网上搜索的1 m0 q5 c1 [' {9 T0 L4 q" S
异种设计在上下文 ( w5 `! ]: b  l8 `. G* M. K
异种设计在上下文帮助提供公司以数据对多cad 数据的被处理的用途在Pro/ENGINEER 。0 s0 T( y2 H9 g% `# A
2 {9 f9 k+ N8 y
Visual.basic 应用程序编程接口(API)
$ d' p3 `+ p) k1 D5 MPro/ENGINEER 野火4.0 介绍一个新编程的接口为Visual.basic 。/ r: R1 O1 |; A

6 x: S3 Q0 B, L3 @! S# _6 W去除特点 $ r) i6 F6 e/ ?, t- x
新去除特点允许用户从模型取消表面几何至于顺流使用象结构分析或铸件创作。3 D7 Y: j8 N. S0 T' d" K5 |

( j* d$ x; z9 M接口为ProductView 改进 $ G1 E' z% G; S/ X3 }+ i
接口为ProductView 现在支持ProductView 数据进口作为确切的表示法几何。9 `6 j6 G  F( I) T3 W: I
5 F% N% C+ G9 N- N& Y
新接口为JT 3 U2 _  q) @3 W* E$ B% p
PTC 介绍一个新接口为JT 模块为Pro/ENGINEER 野火4.0 。: Y+ k$ |/ t, `) d5 m/ |

3 S1 s* M, z: h! |% e% W- c. X% F% YMathcad - Pro/ENGINER 综合化改进
5 r8 X* f+ ?& ]在Pro/ENGINEER 野火4.0, 新Mathcad 兼容性和其它改进被提供。. T+ P) S$ M0 F4 s' _; q
% P' ^  Q+ H% p/ [  |5 J& s% ^
开始Pro/TOOLKIT 应用从分布的Pro/BATCH * K$ f  \$ L  r+ N
分布的Pro/BATCH 被延伸允许习惯Pro/TOOKLIT 应用的批施行。
0 M* s: u) M3 l9 P8 z# B9 L# G
7 K- M1 E7 p5 W& P- V第2 巫术师改进 3 T# I! b7 a" S# \) S& s
Pro/ENGINEER Wildifre 4.0 介绍新改进给数第2 位进口和出口巫术师。7 H- D6 Z2 O: ]6 K
2 e! x1 Y5 `/ \! T
AutoCAD DXF 和DWG 改进 ' Z3 t" F2 v' r2 [7 Z0 o2 k+ g
几种改进对Pro/ENGINEER's 接口为AutoCAD 被介绍包括被升级的支持对于AutoCAD 2005 年和AutoCAD 2006 格式。
' P2 m# s. A9 _1 C3 P0 Y+ f0 r1 N9 t2 j4 e1 j8 M3 T7 N% {+ i
PDF 改进
5 O% m2 R2 n( R. }/ L* l; L几改善对接口为PDF 被介绍包括支持对于3D PDF 内容的世代。* q: Q) D) i+ I2 d* n; x) k
0 P% B9 ~  z, b' k' V! U  n* W
Unigraphics 支持
, `- u1 W7 v5 |& M6 r被升级的支持对于UG 零件和汇编进口和出口。2 I$ {8 Z; B" G6 b7 d+ l& }
& t$ z2 z+ Q5 G3 n: {& W0 \$ @* L
进口DataDoctor 改善
0 }# `9 _  P- e- t7 l进口DataDoctor (IDD) 环境提供为您进口的数据修理或再用的工具。9 Y( B) b' t; }) t  D

( i! l' q$ Z) M: G逐渐变细的螺纹正确显示在图画
  h" C1 ~+ I2 r/ G* S1 B# X" y! C新逐渐变细的螺纹的被简化的画的表示法是可利用的, 根据ANSI 、ISO, 和JIS 图画标准。
" Q3 z! q4 i8 D0 A: H2 _
4 i3 Y0 ]- s! r& `7 A, u草稿基准改善
, t: F% E9 |! i, ]您能创造参数草稿datums 使用端点或在个体选择。集合基准标记的领导和手肘段是独立地受控和可调整的。& G7 c, e: C% {! u5 j6 p( h

1 a) S$ M( V& B9 s+ \& u1 V7 U. K改善的转换向草稿个体
: t. q# F, l9 ^3 ?式样边缘更加高效率地转换成多种草稿类型譬如草稿线、草稿弧、草稿多槽轴, 和草稿椭圆
# t% |! J+ x& N8 S' R% f3 J8 b- k8 J) S4 ?+ H% Y; u6 c
更新对活跃层数
- T1 S- R& V/ \9 p$ B' L0 ^9 d对象维护他们的活跃层数状态当您驾驶在开放窗口之间。当层数被激活, 层数以同样名字被激活在所有sub-models 。
- e' e& E, d: [! N, p
: B! i0 w% q: z1 {注释乒乓键显示   v  ~% v, \5 r3 V0 T5 v
您能迅速转动断断续续所有3D 注释显示。, q4 t$ n) I! c3 a

$ p# V, ^' p& J7 w; n3 i引伸线为标志附有草稿个体
' u- g# K% ~, c: I5 J* m* p3 [您能扯拽标志或表面结束平直的草稿个体或平直的式样曲线, 和创造引伸线。
7 a; z; b! |- L+ Q& c
8 v( Y+ _/ ?7 J+ f! a# u/ rSuperscripted 相称容忍显示
8 I* v) w& T+ n. s' `7 E& F1 _2 e您能设置相称容忍出现superscripted 从有名无实的维度价值。
, c; M' E& e* w; P7 i: [( K3 x4 B+ B2 @8 n6 o
设置为被显示的有效数字 ! v& n/ J( ]6 d, B' f
细节设定了选择, dim_trail_zero_max_places, 集合小数位当落后零使用到达小数位的数量由配置选择设置, default_dec_places 的数量。' @$ a. ^/ u0 E  Y: j9 ]4 u- v1 V  O1 j
) n; z& B& ]4 ]- k0 T" B
垂距笔记对参考点和轴
9 A& ~# g8 O5 d; A3 ]& {您能创造垂距笔记参考的基准点和轴在图画。您能创造孔是或垂距或在轴的桌大声喊叫, 并且保留垂距在几何修改期间。7 O# _6 X1 X' K1 m" T6 Q- O1 z8 N0 O
9 S' M/ T; V% B2 z% ~  L& ?3 T. m
修改式样边缘在图画
2 f: V/ u5 ~( [; w您能修改式样边缘显示直接地在图画。
发表于 2007-10-18 01:48:14 | 显示全部楼层 来自: 中国福建福州
谢谢教导 4.0都出来了,现在才知道
发表于 2007-10-18 06:39:18 | 显示全部楼层 来自: 中国浙江宁波
现在更新太快了,我公司现在还是2001,不过还是觉得2001稳定点。
发表于 2007-10-18 06:39:46 | 显示全部楼层 来自: 中国山东威海
听说4。0挂不上EMX,是吗?????????
发表于 2007-10-18 07:59:21 | 显示全部楼层 来自: 中国浙江金华
Pro/ENGINEER Wildfire 4 的破面修补功能的确不错,就是不会用,哪位高手抽空出个教程呀 :handshake
发表于 2007-10-18 08:27:20 | 显示全部楼层 来自: 中国上海
原帖由 mr.lee 于 2007-10-17 22:07 发表 http://www.3dportal.cn/discuz/images/common/back.gif: P9 K# g, J) {2 S0 |
哪里有野火4.0呀?怎么没人上传到论坛ftp

: v. g4 T$ z5 D' O1 s# [7 d% P6 Z! A
( t5 c% @3 J) \3 n- x/ D 论坛FTP应该有啊,要不我就上传了
发表于 2007-10-18 08:37:12 | 显示全部楼层 来自: LAN
你4.0版是不是测试版,点帮助之后是不自动退出?
发表于 2007-10-18 11:01:05 | 显示全部楼层 来自: 中国山东淄博
4.0已经使用中,就是不很熟悉!希望得到指导!
发表于 2007-10-18 11:12:39 | 显示全部楼层 来自: 中国河北廊坊
支持高级版本的早点问世!, {  z! _/ L* v9 p
期待高手的出现!
发表于 2007-10-18 11:36:51 | 显示全部楼层 来自: 中国山东烟台
什么时候能出正式版的呢?期待!!!
