[已答复] 在solid edge 中如何对装配图中的干涉部分进行除料?

[复制链接]
发表于 2007-9-14 22:03:43 | 显示全部楼层 |阅读模式 来自: 中国江苏苏州

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
我有以下问题,请高手指教:4 M2 J& b+ Q. g$ B; g

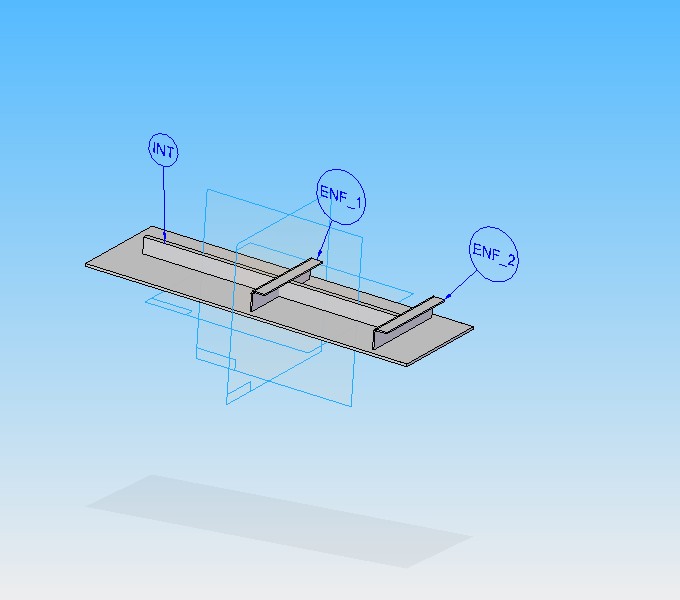

此图是一装配体,INT,ENF_1与ENF_2及下方的底板都是一个单独的零件,且INT与ENF_1,ENF_2都有干涉,我的问题:8 X( z- x0 D- x& ?6 M
1.在此ASM文档模式下,如何对ENF_1及ENF_2进行干涉部分的切除材料。% ?8 j, S1 R8 h+ E
2.我要复制一个ENF_1,沿INT的长度方向,位移D,如何进行,最简单的方法。9 \2 Y( }5 B# _7 ^# v
3.我新建一个文件plane.par,保存,不作任何编辑,退出,在此装配体中插入此plane.par文件;利用参考平面装配;完成;在pathfinder里找到此零件,右击>编辑(edit),进入此文件的激活环境,我要问的是,在这个环境中如何得用其它零件的表面,例如,我草绘一个截面,使用“拉伸”操作,拉伸方式选用“从...到...”(from...to...),哪么此时我想选用其它零件的表面,有什么办法(此时非当前零件的表面无法选中)5 _6 L  b& J, j; e3 M5 d( o0 m- }
不知我有没有表达清楚,肯请有兴趣的朋友指教及讨论.
: B3 W6 h2 r/ L2 S5 n: c intf.jpg
( a2 |, ^# ~" c# \0 B+ E* |$ |9 x6 |
[ 本帖最后由 jay_eter 于 2007-9-14 23:18 编辑 ]
发表于 2007-9-15 08:23:05 | 显示全部楼层 来自: 中国上海
昏倒,我看着楼主的问题,怎么好像都是在proe里用的呀?& S2 {: W- v7 P- B& p4 X7 i

: M" g+ J0 F0 a+ Q0 U4 @; C' j楼主是不是本来用proe的软件,现在改用solidedge,所以想知道这些命令怎么实行啊?9 n1 G  U/ V  M7 ]2 [! Z

9 ^3 T+ \  I$ d( C  V1 E唉,可惜我对solidedge也是一窍不通,这几条,我也是同样想知道的
 楼主| 发表于 2007-9-15 09:44:34 | 显示全部楼层 来自: 中国江苏苏州
上面这位朋友,猜对了,proe有这个功能,我想每个优秀的3D设计软件也应该有这个功能,只是实现方式不一样,我从没认为SE应该像proe那样了去实现这些功能,只是我认为SE应该可以实现这些功能,只是方式是我不了解的,因此在此请教!!!!
发表于 2007-9-16 18:17:44 | 显示全部楼层 来自: 中国山东济南
se的自上而下设计功能很不错的,尤其是其ZERO-D技术。
5 S: e* {) J0 m楼主的问题我简单第给解答一下,各位有何见解,欢迎讨论。( y  J3 z- G# b) `$ d
1.在此ASM文档模式下,如何对ENF_1及ENF_2进行干涉部分的切除材料。

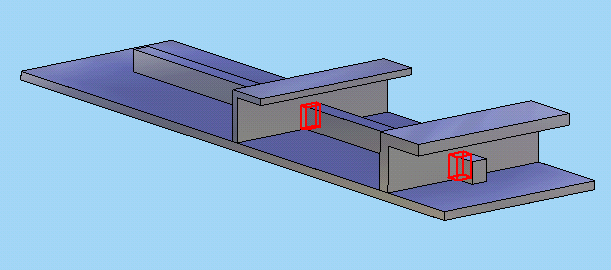

参考你的例子,使用干涉检查发现这两个地方干涉

参考你的例子,使用干涉检查发现这两个地方干涉

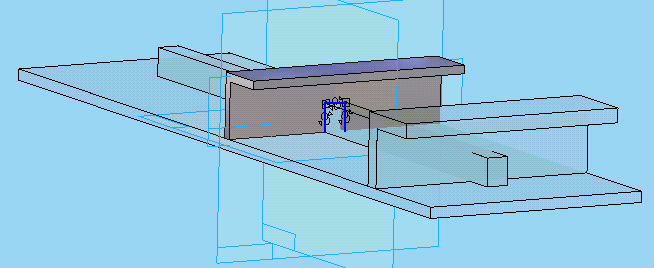

在装配下编辑其中一个零件,参考其它零件的轮廓切除干涉体积,注意SE的开放轮廓技术非常方便

在装配下编辑其中一个零件,参考其它零件的轮廓切除干涉体积,注意SE的开放轮廓技术非常方便

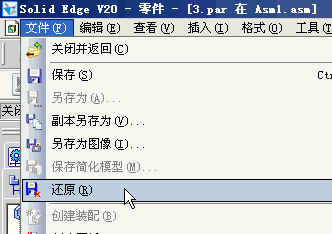

se的还原功能,如果你的关联设计不小心搞坏了整个装配,没关系,还原即可

se的还原功能,如果你的关联设计不小心搞坏了整个装配,没关系,还原即可

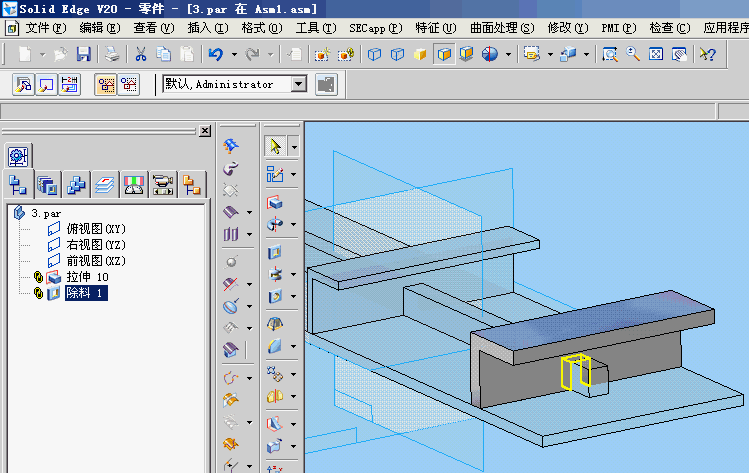

同样处理另一个

同样处理另一个

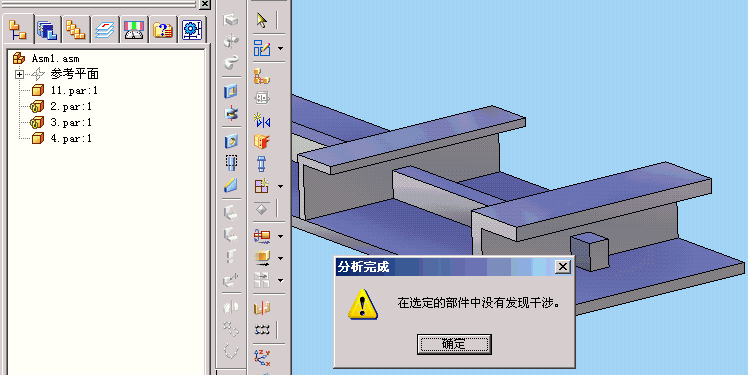

现在发现没有干涉了。并且保持了关联关系,如果中间零件变化,两个L型零件中间切口也会关联更新

现在发现没有干涉了。并且保持了关联关系,如果中间零件变化,两个L型零件中间切口也会关联更新
发表于 2007-9-16 18:25:40 | 显示全部楼层 来自: 中国山东济南
2.我要复制一个ENF_1,沿INT的长度方向,位移D,如何进行,最简单的方法。" _1 m* w* w/ y$ y. j+ o9 |
) Z1 E# h% n# `( }1 D

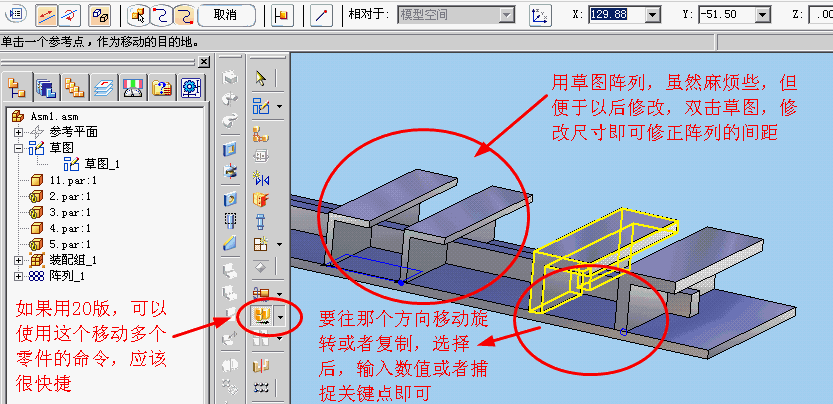

一种是用20版的移动多个零件的命令来实现。

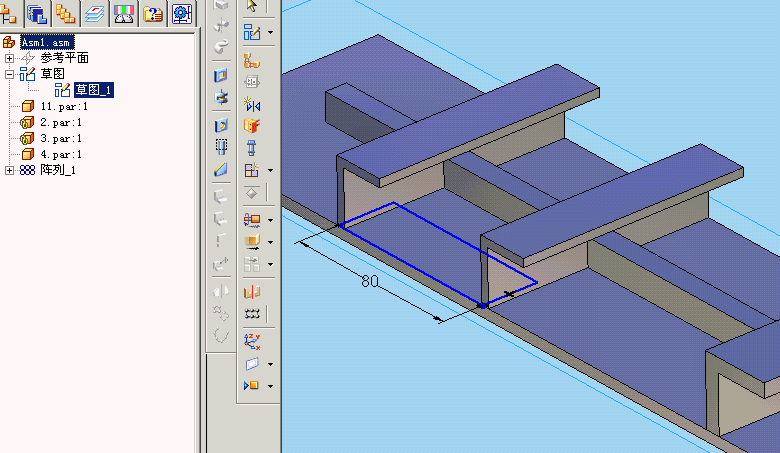

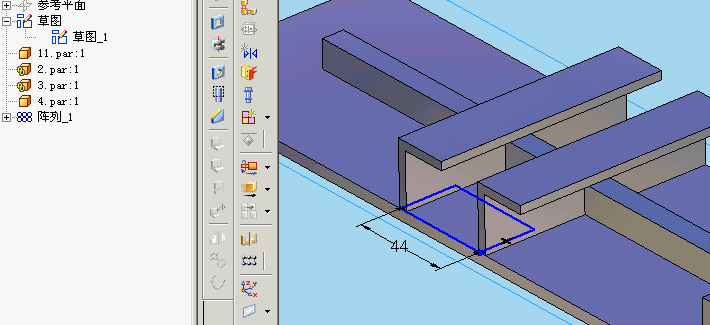

0 F& G! v0 q. n) B( Z& e' y# H! \一种是使用装配草图来控制,建议使用装配草图,虽然稍微多两步,但以后便与控制。0 u! b8 `1 y  D9 `7 K4 U
* u6 v5 Y1 N0 \  q+ {7 f& _/ G
[ 本帖最后由 heyantian 于 2007-9-16 18:27 编辑 ]
发表于 2007-9-16 18:26:44 | 显示全部楼层 来自: 中国山东济南
3.我新建一个文件plane.par,保存,不作任何编辑,退出,在此装配体中插入此plane.par文件;利用参考平面装配;完成;在pathfinder里找到此零件,右击>编辑(edit),进入此文件的激活环境,我要问的是,在这个环境中如何得用其它零件的表面,例如,我草绘一个截面,使用“拉伸”操作,拉伸方式选用“从...到...”(from...to...),哪么此时我想选用其它零件的表面,有什么办法(此时非当前零件的表面无法选中)0 B% }: T" D8 d6 M# j! p$ E- h

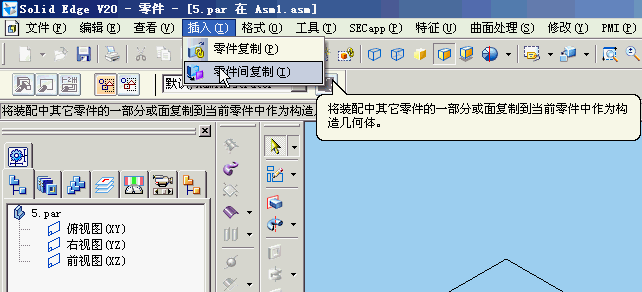

; y- M' g0 p+ U0 O; O使用零件间复制的命令,你就可以参考其它零件的特征面了。% M7 O, Q5 r# ?7 j2 Q4 ?- T! S9 x

$ X) r) |' ?6 {% _[ 本帖最后由 heyantian 于 2007-9-16 18:28 编辑 ]
发表于 2007-9-17 09:45:49 | 显示全部楼层 来自: 中国辽宁沈阳
:funk: :funk: 20的中文版?????9 d, J# R* W+ T# E# y% {
斑竹狠啊~~~那里搞的啊 ??
发表于 2007-9-17 16:41:49 | 显示全部楼层 来自: 中国四川成都
20啊?我也想要!!!!
 楼主| 发表于 2007-9-17 19:13:57 | 显示全部楼层 来自: 中国江苏苏州

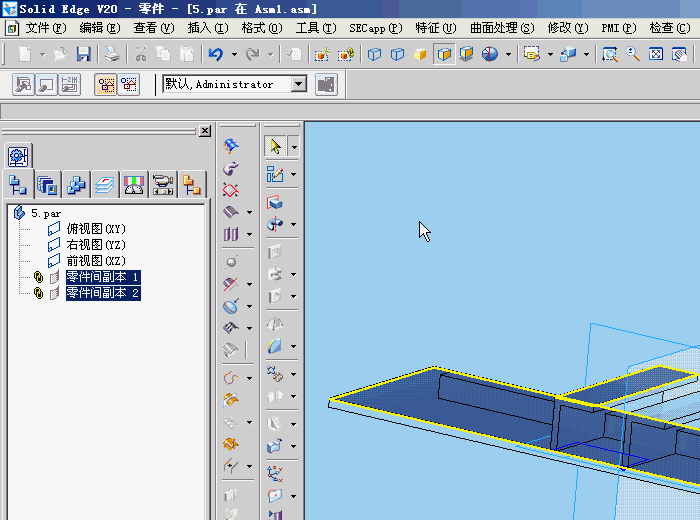

非常感谢Heyantian的回答,受益匪浅,特别是inter-part copy的应用.* ?1 v. a# C& }/ s# h) b0 B
但在干涉除料的问题上,如果干涉部分形状复杂,用Heyantian的方法,看样子SE处理起来对用户就有些麻烦.
 楼主| 发表于 2007-9-17 19:33:58 | 显示全部楼层 来自: 中国江苏苏州

简单除料

对于干涉除料,我想到一个办法:
  H0 S2 D0 h! [% s0 Z5 D1:选中对象文档>edit;进入par文件编辑环境4 c( U; Q9 t" W- t/ z6 f
2:insert>inter-part copy,选择solid进行拷贝& n! b% h, ^9 q5 [1 r
3:使用boolean feature进行布尔减运算(用help>command finder寻找boolean feature)
, g  U9 J7 Z" b补充:boolean feature的位置我没有在菜单里找到,我用的是command finder,谁找到了boolean feature 的位置请公示之。
发表于 2007-9-17 20:39:11 | 显示全部楼层 来自: 中国江苏扬州
20的中文版                那里搞的啊 ??
发表于 2007-9-18 01:08:16 | 显示全部楼层 来自: 中国山东济南
干涉部分形状复杂,可以使用面替换掉,如果在复杂的话,还试图这样做就说明我们需要调整思路,另找个方向突围了。
发表于 2007-9-23 22:55:42 | 显示全部楼层 来自: 中国浙江台州
回零件图模式修改不行吗?
发表于 2007-9-24 19:52:05 | 显示全部楼层 来自: 中国山东临沂
我想要中文版的V20,版主能否提供。先谢过了
发表于 2007-9-27 15:21:28 | 显示全部楼层 来自: 中国北京
问他要,他的确有,哈哈哈哈哈
发表于 2007-9-27 19:06:12 | 显示全部楼层 来自: 中国山东济南
原帖由 完美主义者 于 2007-9-23 22:55 发表 http://www.3dportal.cn/discuz/images/common/back.gif6 a) Y& J( ?9 c5 h
回零件图模式修改不行吗?

6 p1 D7 ?9 O0 j7 ~  r7 k) O7 r  s
" n% `! D/ R! M% H
' a& N- Y- u1 W2 `5 E不建议回零件图修改,因为那样无法参考其他零件的边面,除非你手动测量或者查询到其需要的数据,我们使用这种在装配中修改零件的办法是自上而下设计的一种表现,也是为了以后修改方便。
