挖掘机的工作装置
8 i# ^* @) y, T1 y" k一.反铲
. Q) l, Z6 B2 M5 k7 _ 铰接式反铲是单斗液压挖掘机最常用的结构型式,动臂、斗杆和铲斗等主要部件彼此铰接(见图1),在液压缸的作用下各部件绕铰接点摆动,完成挖掘、提升和卸土等动作。
+ U+ a$ u; }6 X+ U( W! u! a

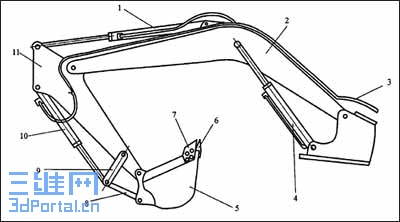

5 z7 C0 C% l8 B. O3 Y: M1 E图1 反铲
, n: M( x5 ^& ?. y3 z: B; C' ~1—斗杆油缸;2—动臂;3—油管;4—动臂油缸;5—铲斗;6—斗齿;7—侧齿;8—连杆;9—摇杆;10—铲斗油缸;11—斗杆
: u- o3 {: m$ M* y& N/ Q 1.动臂 F# v. t7 V$ a8 i. [: e: a% Y: f3 W1 |
动臂是反铲的主要部件,其结构有整体式和组合式两种。 * T9 i5 g/ E" L! q. R
! C* a* Y( }4 {* n& l, ~4 z& }
1)整体式动臂。其优点是结构简单,质量轻而刚度大。缺点是更换的工作装置少,通用性较差。多用于长期作业条件相似的挖掘机上。整体式动臂又可分为直动臂和变动臂两种。其中的直动臂结构简单、质量轻、制造方便,主要用于悬挂式液压挖掘机,但它不能使挖掘机获得较大的挖掘深度,不适用于通用挖掘机;弯动臂是目前应用最广泛的结构型式,与同长度的直动臂相比,可以使挖掘机有较大的挖掘深度。但降低了卸土高度,这正符合挖掘机反铲作业的要求。
, S2 q1 u6 @/ N" V- Q+ G6 p5 c' H4 i4 f' h2 U
2)组合式动臂。如图2所示,组合式动臂用辅助连杆或液压缸3或螺栓连接而成。上、下动臂之间的夹角可用辅助连杆或液压缸来调节,虽然使结构和操作复杂化,但在挖掘机作业中可随时大幅度调整上、下动臂之间的夹角,从而提高挖掘机的作业性能,尤其在用反铲或抓斗挖掘窄而深的基坑时,容易得到较大距离的垂直挖掘轨迹,提高挖掘质量和生产率。组合式动臂的优点是,可以根据作业条件随意调整挖掘机的作业尺寸和挖掘力,且调整时间短。此外,它的互换工作装置多,可满足各种作业的需要,装车运输方便。其缺点是质量大,制造成本高,一般用于中、小型挖掘机上。
- y5 l2 |1 Z: {) i1 u; U# p- n8 S1 | X7 x! q
2.反铲斗 * Q% y: E- A% i2 g
反铲用的铲斗形式,尺寸与其作业对象有很大关系。为了满足各种挖掘作业的需要,在同一台挖掘机上可配以多种结构型式的铲斗,图3为反铲常用铲斗形式。铲斗的斗齿采用装配式,其形式有橡胶卡销式和螺栓连接式,如图4所示。
$ q e% D! W+ |# K* L

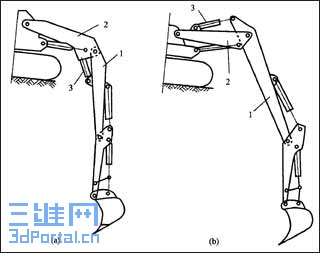

& k) H' r$ m6 A5 {, a图2 组合式动臂
9 ~% h- I3 S5 ^/ P8 b: a( m1—下动臂;2—上动臂;3—连杆或液压缸
5 m: L9 S" N, ~- M! w) l* J7 ^, w$ V

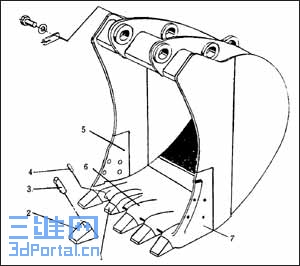

9 }$ g) ^! E+ t# ]图3 反铲常用铲斗结构
; C- K) |8 k1 [) `, n1—齿座;2—斗齿;3—橡胶卡销;4—卡销;5、6、7—斗齿板 # I) r- F0 ?6 @9 u$ X
二.正铲
6 p- F# J( {3 {& w2 I3 ^0 T 单斗液压挖掘机的正铲结构如图5所示,主要由动臂2、动臂油缸1、铲斗5、斗底油缸4等组成。 4 F) {4 v9 y8 E3 ^; K
铲斗的斗底利用液压缸来开启,斗杆6是铰接在动臂的顶端,由双作用的斗杆油缸7使其转动。斗杆油缸的一端铰接在动臂上,另一端铰接在斗杆上。其铰接形式有两种:一种是铰接在斗杆的前端;另一种是铰接在斗杆的尾端。 5 e2 T f9 b4 g, b( _
动臂均为单杆式,顶端呈叉形,以便与斗杆铰接。动臂有单节的和双节的两种。单节的动臂有长短两种备品,可根据需要更换。双节的动臂则由上、下两节拼装而成,根据拼装点的不同,动臂的工作长度也不同。 8 J+ V2 y% g7 y2 V
i; |/ \( z9 A* l
图4 斗齿安装形式
1 q& @* ~" j, K3 q(a) 螺栓连接;(b)橡胶卡销连接
$ E/ s O, I; K$ h" E+ W* @# A1— 卡销;2—橡胶卡销;3—齿座;4—斗齿 9 a. ?7 g1 L$ z1 _4 o! a6 K4 w
6 w+ _3 k, w; W& \

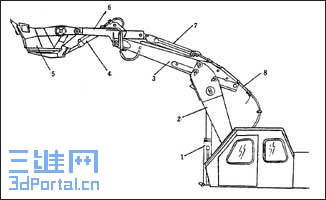

图5 正铲4 K. V8 p V: U4 D$ H/ l0 n" o$ C3 i
1—动臂油缸;2—动臂;3—加长臂;4—斗底油缸;5—铲斗;6—斗杆;7—斗杆油缸;8—液压软管 |
-
