畫不出來的圖形，求解

nako1113 · 发表于 2021-12-28 20:52:43

您需要登录才可以下载或查看，没有帐号？注册

x

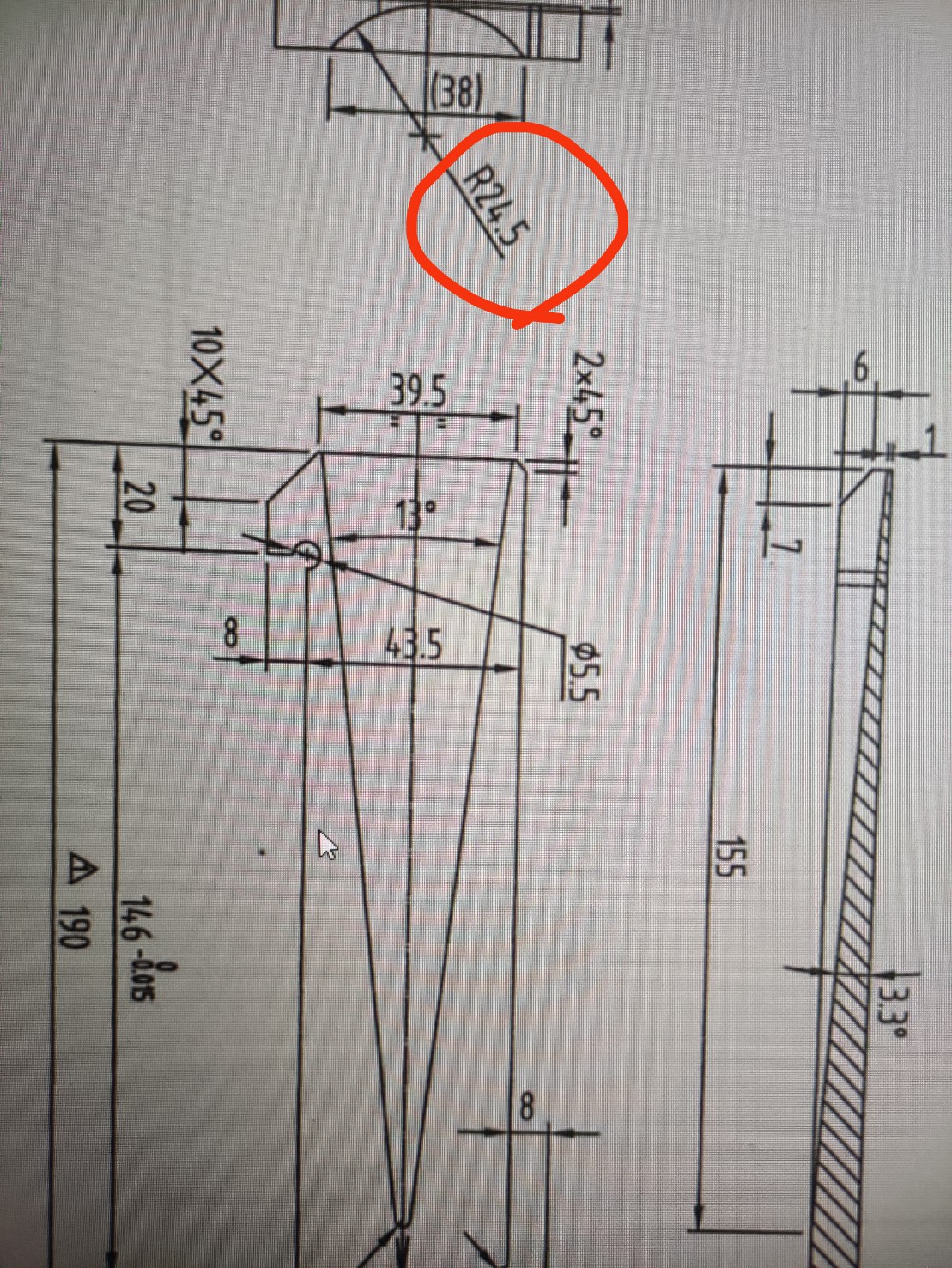

客戶交給我的一張圖，要銑一個圓形的凹，但是我一直沒辦法照圖面畫出那個凹來所以無法加工。。
想請問大神們有什麼解法？
感謝。。

nako1113 · 发表于 2021-12-28 21:00:02

本帖最后由 nako1113 于 2021-12-29 15:26 编辑

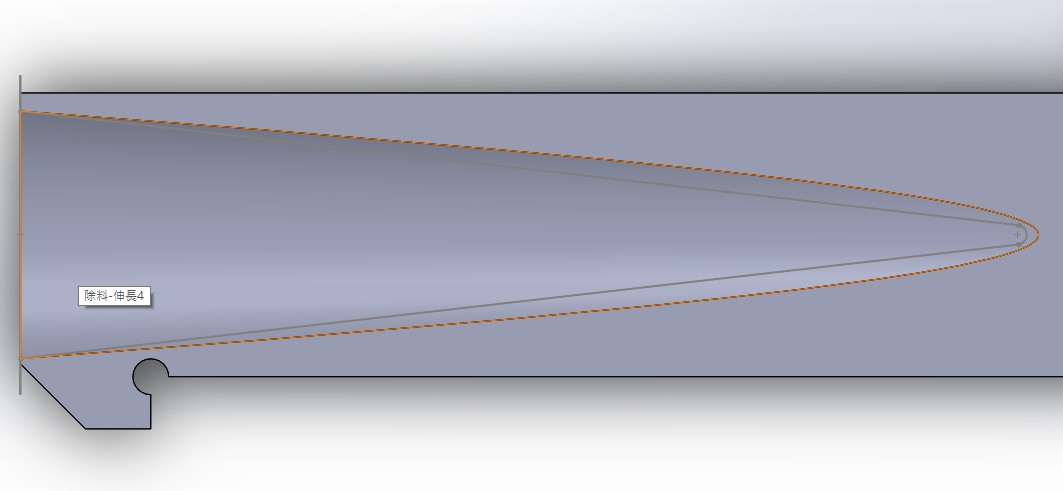

我遇到的困難是正視圖上那兩條13度夾角的直線，我怎麼作出來都是弧線不是直的。。

sam_chao · 发表于 2021-12-29 10:37:37

尽顾看头像了，看不到图，哈哈

nako1113 · 发表于 2021-12-29 15:11:54

sam_chao 发表于 2021-12-29 10:37# j4 Y- {! d1 r1 R
尽顾看头像了，看不到图，哈哈

頭像看過了，所以現在圖有漸漸浮現出來了嗎？

thor_lsd · 发表于 2021-12-29 18:28:45

直线夹角应该是这两条线是过母线的。放样切除可以。

nako1113 · 发表于 2021-12-29 21:21:05

thor_lsd 发表于 2021-12-29 18:28, m$ v/ e3 K1 M. z8 {+ }, l) A' k
直线夹角应该是这两条线是过母线的。放样切除可以。

可是畫不出來的話加工起來就不會是客戶圖面的樣子了。。求解。。

大隐于市 · 发表于 2021-12-29 22:45:51


附件是sw2018 sp5版本的part图档

零件1229.rar (101.74 KB, 下载次数: 17)

ocram · 发表于 2021-12-31 07:22:26

大隐于市发表于 2021-12-29 22:45

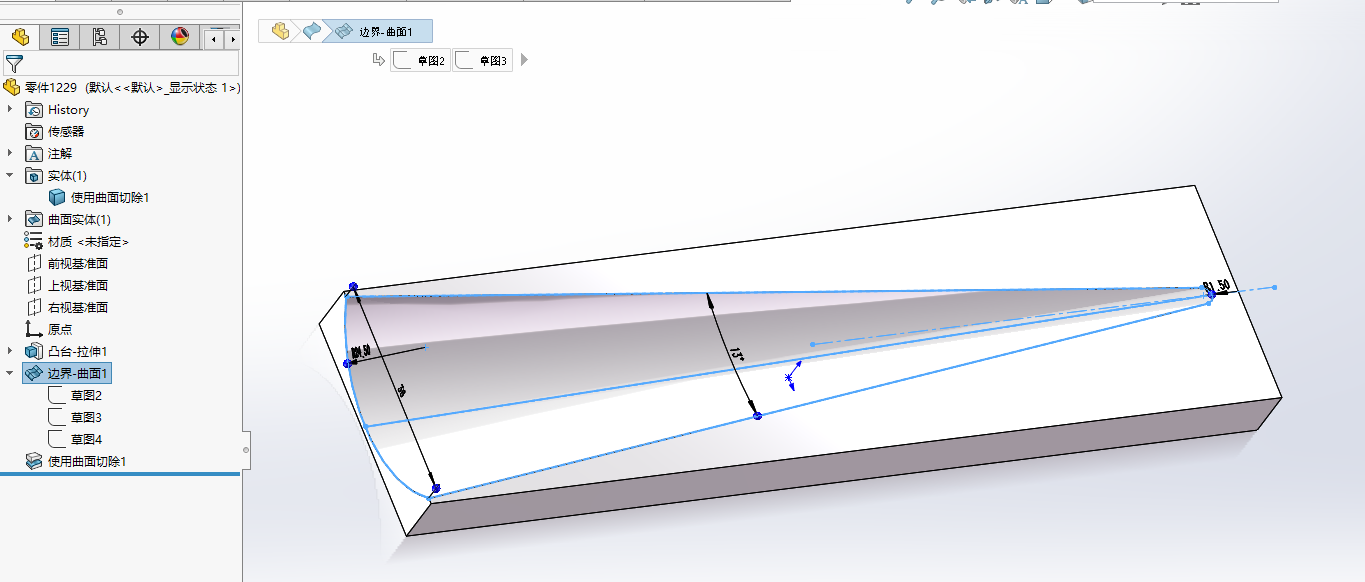

( l" q* s* l2 n2 \6 |3 O8 N5 Y4 O这个没啥难度的吧，可以用轮廓线生成边界曲面，然后通过曲面切除，应该能完美的符合2D图纸上标注的尺寸。
: P6 f% e9 \5 E ...

學習了謝謝

nako1113 · 发表于 2021-12-31 23:06:57

大隐于市发表于 2021-12-29 22:45: {6 D3 H% ~ m# R$ x# T6 n# [
这个没啥难度的吧，可以用轮廓线生成边界曲面，然后通过曲面切除，应该能完美的符合2D图纸上标注的尺寸。
' W2 }7 g; X* f ...

跪謝！！
真是太感謝您了。。
恍然大悟，豁然開朗啊~~
受教了。。
