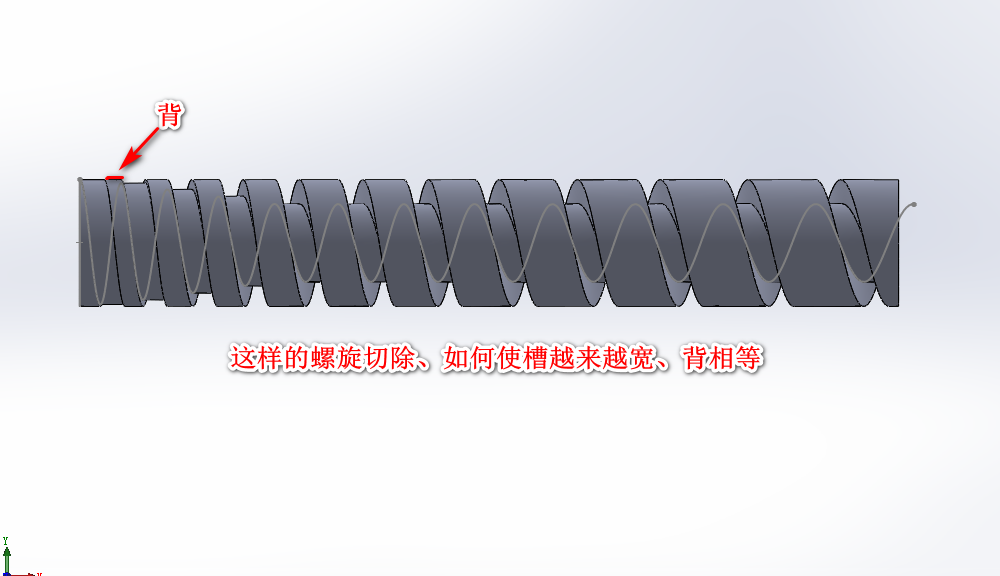

求助扫描切除

dzgybao · 发表于 2020-7-26 15:38:19

您需要登录才可以下载或查看，没有帐号？注册

x

22553711 · 发表于 2020-7-27 14:06:05

再做个圆柱体，两者相减，可以？

dzgybao · 发表于 2020-7-27 16:01:07

22553711 发表于 2020-7-27 14:068 B/ L+ s% r5 q W$ V
再做个圆柱体，两者相减，可以？

没明白大师的意思烦劳大师出手

13864597704 · 发表于 2020-7-28 10:29:39

扫描拉伸

lldd_123 · 发表于 2020-7-28 10:43:37

用了一个3D草图，把原来的变距螺旋线在原来的基础上平移了10mm做引导线或路径。

dzgybao · 发表于 2020-7-28 16:33:09

lldd_123 发表于 2020-7-28 10:43# H9 ?- M0 B( ^4 E& P! B) y( n3 u4 K
用了一个3D草图，把原来的变距螺旋线在原来的基础上平移了10mm做引导线或路径。

烦请上传模型

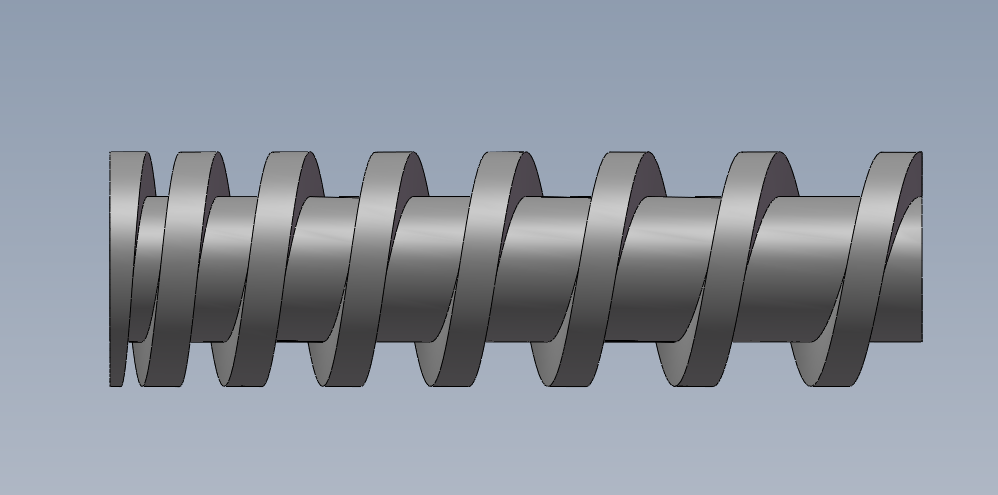

就是这个效果

lldd_123 · 发表于 2020-7-28 16:43:11

dzgybao 发表于 2020-7-28 16:33' |: t7 A1 e) R3 U3 m5 \
烦请上传模型就是这个效果

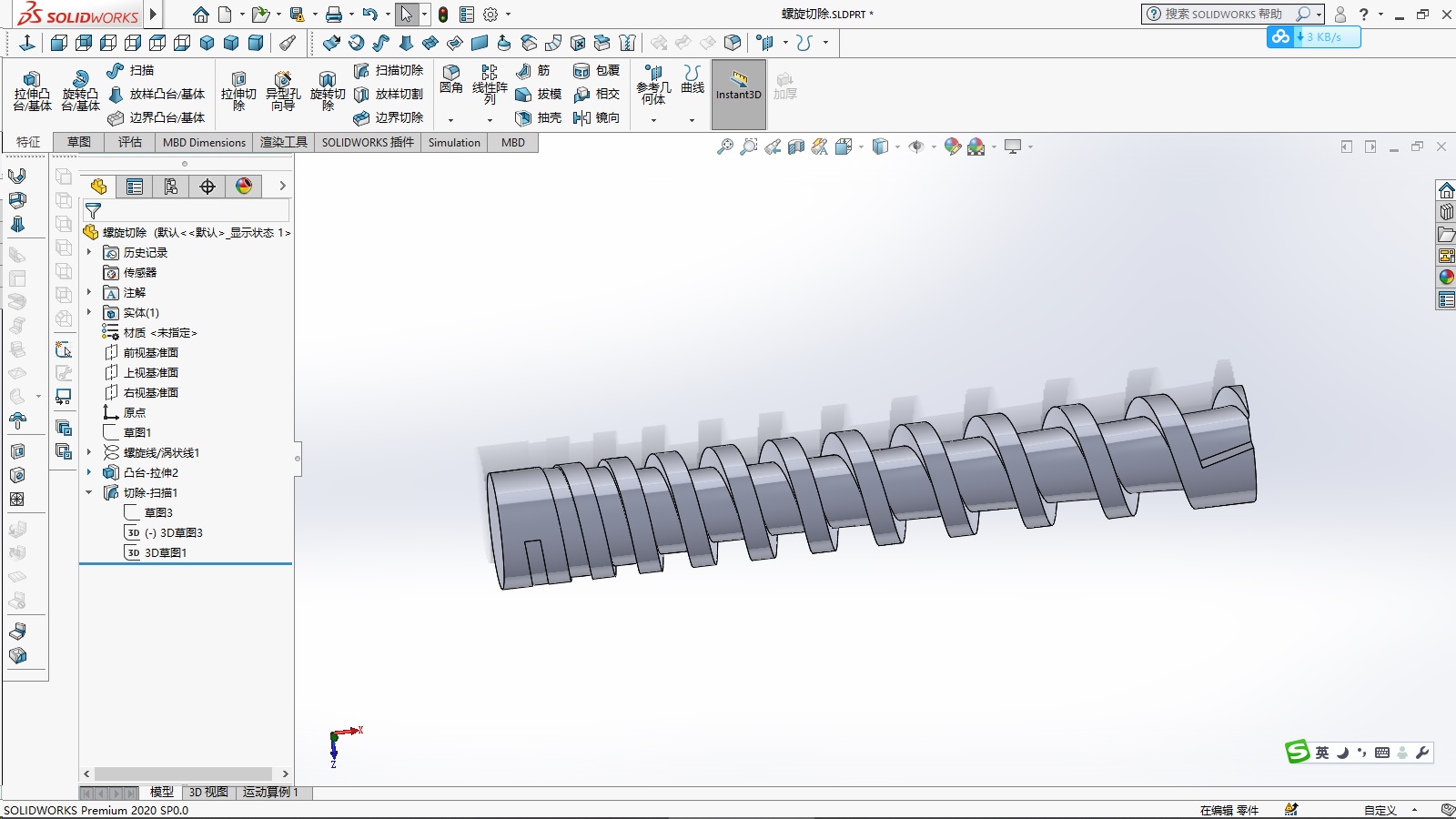

我是2020版本，且公司电脑是加密的，传了也打不开。所以就是用文字介绍了一下，自己试试吧：三维草图、转换实体引用（选原来的螺旋线），手动平移一段距离，约束、标注距离。扫描切除（有引导线）。

22553711 · 发表于 2020-7-29 13:10:49

dzgybao 发表于 2020-7-27 16:01
5 @, d6 l7 {9 I: ?8 h( o: _没明白大师的意思烦劳大师出手

你模型都做到这一步了，剩下就很简单了。
我的版本太低，你传个X_T或step，我试着弄弄看。

dzgybao · 发表于 2020-8-4 16:41:04

step 螺旋切除

juanjo · 发表于 2020-10-31 14:30:05

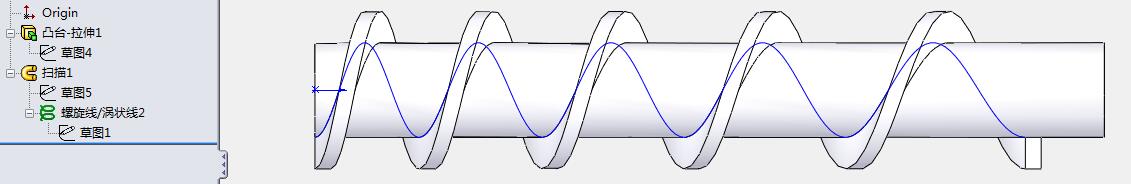

既然要求是。槽越来越宽。背不变的螺旋扫描切除。反向不是等于螺距越来越大，宽度不变的螺旋扫描拉伸的吗？。。。萌新有些疑惑.....
