[求助] 请教大家这个U型接头的画法?

[复制链接]
发表于 2017-6-22 08:57:52 | 显示全部楼层 |阅读模式 来自: 中国江苏镇江
特征建模
主题分类用于问题归类:

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
本帖最后由 抒怀新 于 2017-6-22 09:18 编辑 + N, E9 Q# K- [! T" C
* `& Z4 F& R$ X% a" G  i
7 r7 i! t& E6 a! B% Y
5 k6 {* O$ j. Y

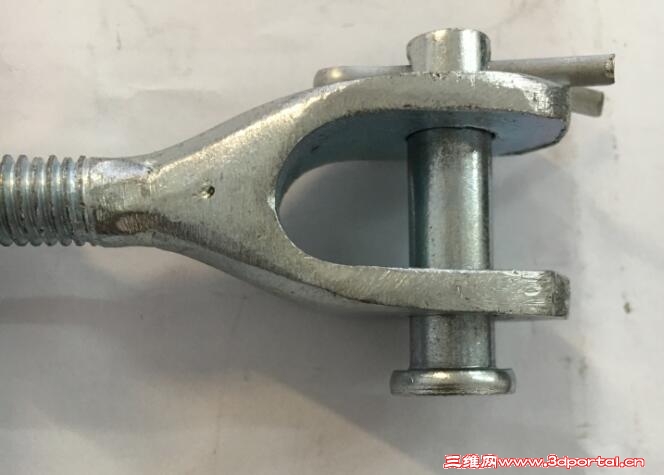

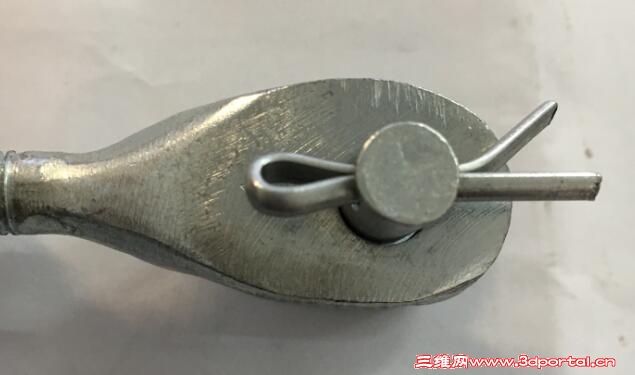

: F& E+ s/ \3 N; T' `( V( B如图,请教各位这样的接头如何画出来: g+ ~. c$ j3 F9 \  Z, y" L
! O& f# ~6 d! a
1.jpg 3 U! d2 d5 B, S' `/ D, g! e6 j
( V4 i( H3 J" S  ~
 楼主| 发表于 2017-6-22 09:02:54 | 显示全部楼层 来自: 中国江苏镇江
本帖最后由 抒怀新 于 2017-6-22 09:19 编辑 4 h: q/ a  x5 e
3 S6 ?( {7 T8 Q& u. z- h+ Q3 B
请各位帮忙看看
发表于 2017-6-22 10:58:04 | 显示全部楼层 来自: 中国广东肇庆
本帖最后由 keilei001 于 2017-6-22 11:06 编辑 + n( }* U! \+ A0 ~8 f! I& V8 [
3 {/ \' @1 t- U) M

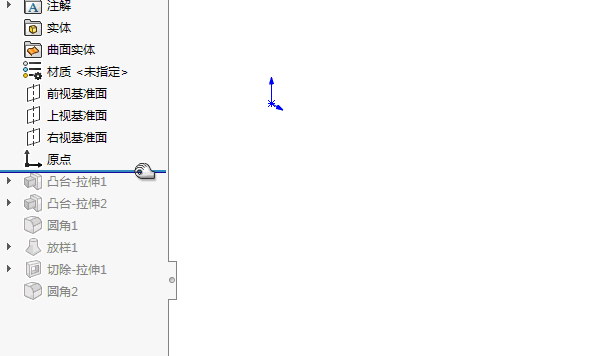

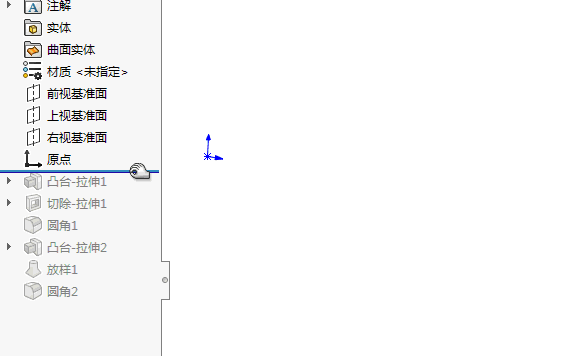

供参考,具体要看尺寸要求。; s8 E4 E  h/ d7 L7 f7 ]3 L6 [7 l' c
1
0 w) x: U  p( C6 Q 45.gif
, W# |+ y! h/ B2
$ Q) L/ A0 E7 }* d, y 48.gif
 楼主| 发表于 2017-6-22 11:32:57 | 显示全部楼层 来自: 中国江苏镇江
keilei001 发表于 2017-6-22 10:58
# ~) j# w7 C% q供参考,具体要看尺寸要求。$ k1 ~$ ^1 f( I- \: h# c
1
% P8 U$ g; Z5 m
谢谢K大,K大2个放样  一个用草图了  一个没用   请问有啥区别吗

点评

我认为放样时如果截面相差较大,那么就要用引导线,截面相差不大就直接用截面放样,具体还要看形状和尺寸要求。  详情 回复 发表于 2017-6-22 12:40
发表于 2017-6-22 12:40:09 | 显示全部楼层 来自: 中国广东肇庆
抒怀新 发表于 2017-6-22 11:325 ^& ~( U3 w. A7 G
谢谢K大,K大2个放样  一个用草图了  一个没用   请问有啥区别吗
; M1 L: H- O5 @6 i7 p  k
我认为放样时如果截面相差较大,那么就要用引导线,截面相差不大就直接用截面放样,具体还要看形状和尺寸要求。
 楼主| 发表于 2017-6-22 12:45:48 | 显示全部楼层 来自: 中国江苏镇江
keilei001 发表于 2017-6-22 12:40
1 m1 b# L- N- l% T/ S% H: g我认为放样时如果截面相差较大,那么就要用引导线,截面相差不大就直接用截面放样,具体还要看形状和尺寸 ...
  Y9 ?( \5 ~8 h' N% u
可以看下K大放样的引导线和具体设置吗

点评

传个文件供你参考,2012版的。  详情 回复 发表于 2017-6-22 13:13
发表于 2017-6-22 13:13:43 | 显示全部楼层 来自: 中国广东肇庆
抒怀新 发表于 2017-6-22 12:45$ A# R9 p) R9 v( @  V. G, A
可以看下K大放样的引导线和具体设置吗

7 A  l- N$ q# E* y6 l; z传个文件供你参考,2012版的。9 E# C& b' c# [: k
U型接头.rar (211.02 KB, 下载次数: 5)
